راه حل پست نوع جعبه در فضای باز برای نیروگاه فتوولتائیک مکزیک

توضیحات عکس در محل:

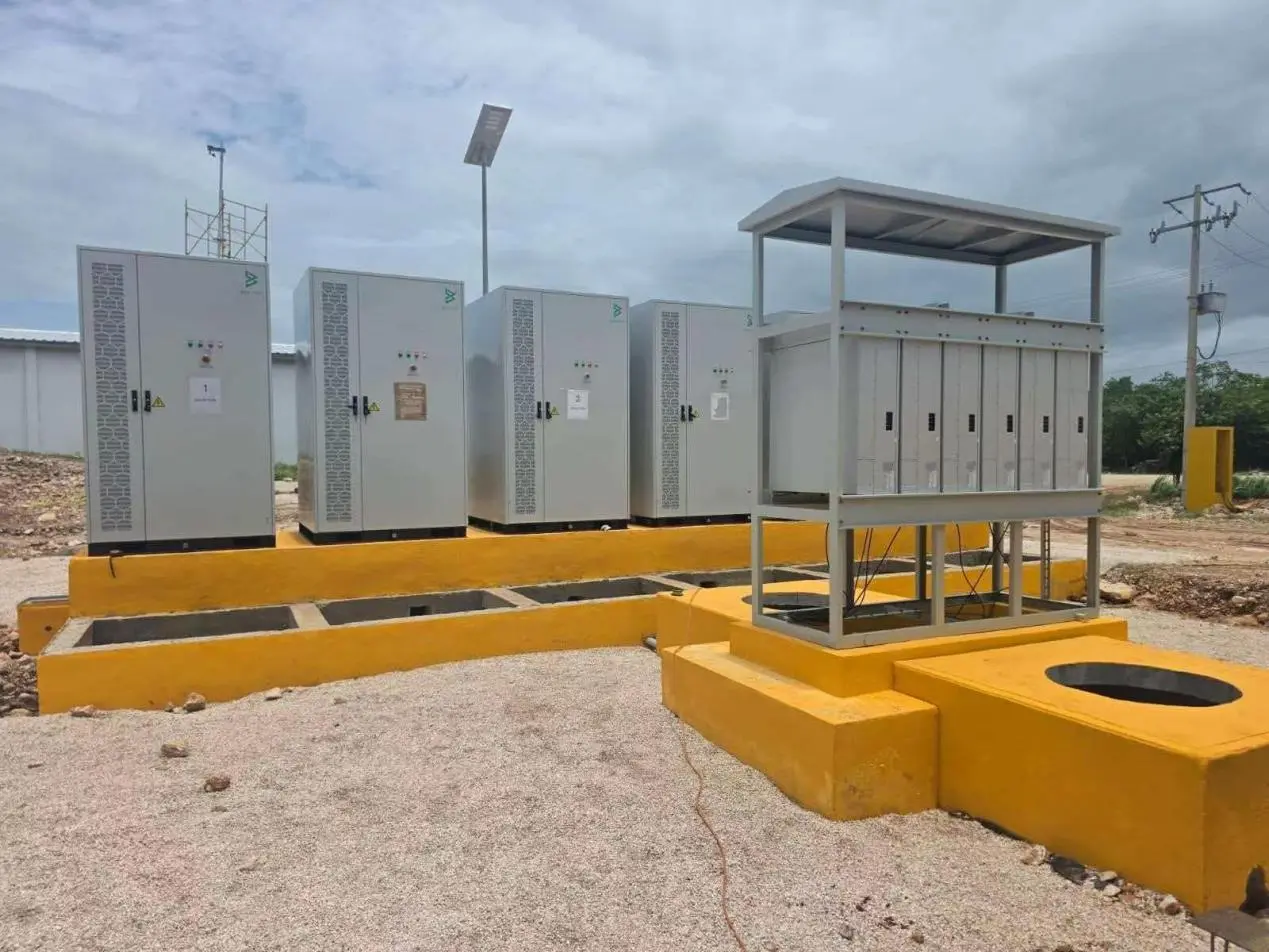

شکل 1: پیکربندی یکپارچه کابین کنترل اینورتر و کابینت کمباین ولتاژ پایین

در سمت چپ پانل، چهار کابینت کنترل اینورتر فتوولتائیک در فضای باز مستقل وجود دارد. در سمت راست، یک قاب توزیع کمباین فشار ضعیف نوع باز مطابق با یک سایبان ضد باران نصب شده است. همه تجهیزات بر روی پایه های بتنی زرد رنگ مرتفع نصب شده اند که دارای ترانشه های کابلی تعبیه شده برای اطمینان از ورود و خروج کابل در پایین هستند و در نتیجه از فرسایش آب باران و رطوبت سطح زمین جلوگیری می کنند.

کابینت کنترل اینورتر: محفظه حفاظتی در فضای باز با استاندارد IP54 با لوورهای خنک کننده همرفتی جانبی و فیلترهای گرد و غبار با مساحت بزرگ، با دکمه های عملکرد یکپارچه، نشانگرهای وضعیت و هشدارهای خطا در پانل جلویی. هر واحد به طور مستقل در منطقه تعیین شده خود عمل می کند و امکان نگهداری واحدهای جداگانه را بدون تأثیر بر کل سیستم تولید برق فراهم می کند.

قاب توزیع ولتاژ پایین: دارای طراحی سقف باز ضد باران با اتلاف حرارت طبیعی برای محیط های گرمسیری با دمای بالا، مجهز به شش پورت خروجی داخلی برای جمع آوری توان از چندین اینورتر و ساده سازی سیم کشی در محل. این تاسیسات شامل قطب‌های نظارت و روشنایی با انرژی خورشیدی است که بدون برق اصلی خارجی کار می‌کنند، نیازهای عملیات شبانه، نگهداری و نظارت امنیتی را برآورده می‌کنند.

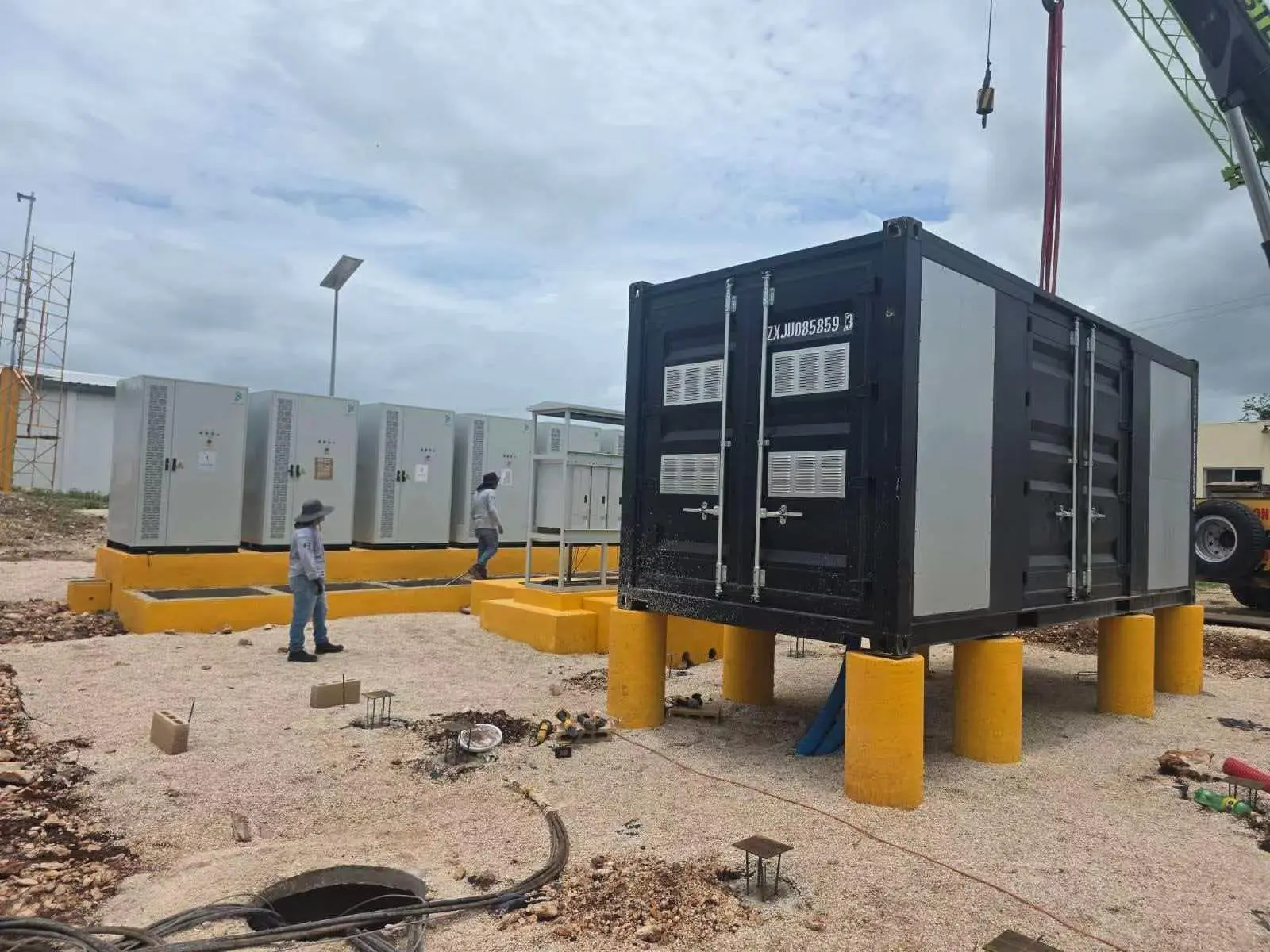

شکل 2 و 3: پست کانتینری به محل می رسد. نمای پانوراما از منطقه کامل توزیع برق

پست یکپارچه کانتینری مشکی به سایت تحویل داده شده است و یک سیستم توزیع برق فتوولتائیک کامل را به همراه کابینت اینورتر و کابینت کمباین که در عقب نصب شده است، تشکیل می دهد. هر دو طرف کانتینر مجهز به دریچه های تهویه مقاوم در برابر باران و دارای ساختارهای ضد گرد و غبار و مقاوم در برابر آب برای افزایش اتلاف گرما در محیط های با دمای بالا هستند. این ظرف با یک پوشش مقاوم در برابر آب و هوا در فضای باز پوشیده شده است که محافظت در برابر اشعه ماوراء بنفش و خوردگی اسپری نمک را فراهم می کند و آن را برای عملکرد طولانی مدت در شرایط هوای آزاد در مکزیک مناسب می کند.

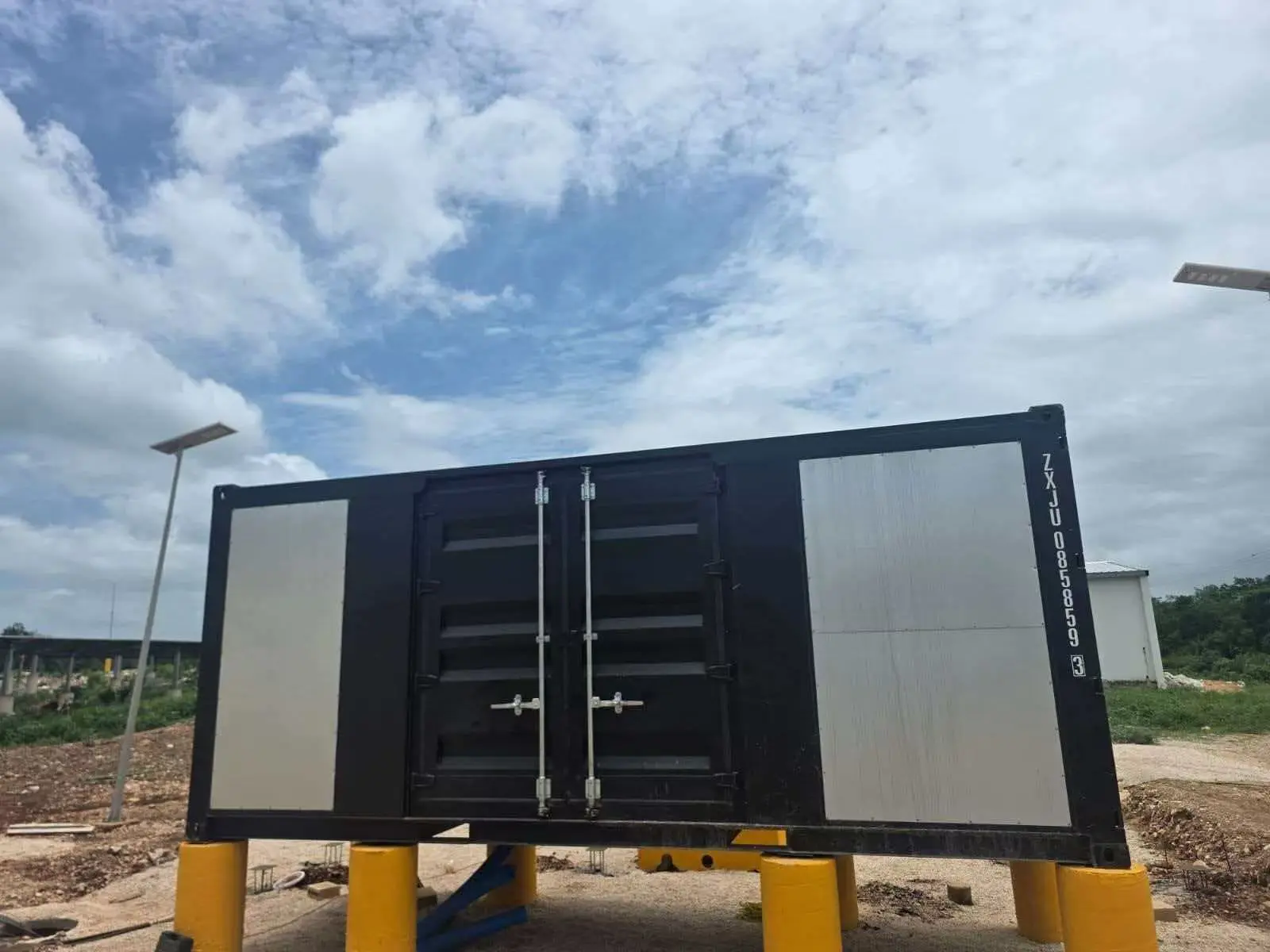

شکل 4: جعبه ظرف به ظاهر محصول تبدیل شده است

طراحی واحد کانتینری استاندارد شده با کانال های دسترسی دو درب و پانل های تعمیر و نگهداری جانبی برای سرویس دهی آسان تجهیزات داخلی؛ ساختار تهویه تقسیم‌بندی شده اتلاف گرما بهینه را تضمین می‌کند و در عین حال محافظت ضدآب و ضد گرد و غبار را فراهم می‌کند، و آن را برای برنامه‌های متمرکز مرحله‌ای و اتصال به شبکه در نیروگاه‌های فتوولتائیک در مقیاس مگاوات مناسب می‌سازد.

مزایای بازار پروژه

1. تحویل یکپارچه پیش ساخته: همه تجهیزات از پیش مونتاژ شده و در کارخانه آزمایش می شوند، به طور قابل توجهی زمان ساخت و ساز و راه اندازی در خارج از کشور را کاهش می دهد، چرخه کلی تحویل پروژه را کوتاه می کند و هزینه کل نیروی کار را برای پیمانکار عمومی کاهش می دهد.

2. کل زنجیره صنعتی دارای قابلیت‌های تامین جامع است، با ترانسفورماتورها، کابینت‌های تابلو، ترانسفورماتورهای جریان، رله‌های حفاظتی و کابینت‌های اینورتر که همگی در داخل و تحت استانداردهای فنی یکپارچه تولید می‌شوند و از خرید راحت قطعات یدکی و نگهداری تجهیزات اطمینان می‌دهند.

3. این راه حل که برای آب و هوای گرمسیری سفارشی شده است، به طور خاص مدیریت حرارتی، مقاومت در برابر رطوبت، و ساختارهای مقاوم در برابر خوردگی را متناسب با شرایط گرم و بارانی آمریکای لاتین بهینه می کند و به طور موثر به چالش های عملیاتی رایج مانند خاموش شدن تجهیزات به دلیل دماهای بالا و زنگ زدگی در نیروگاه های بیرونی می پردازد.

4. مطابق با مشخصات شبکه محلی، پارامترهای کلی آن مطابق با استانداردهای الکتریکی مکزیک است، که امکان تایید اتصال مستقیم به شبکه توسط شرکت های برق محلی را فراهم می کند و آن را برای تکرار و استقرار در پروژه های ذخیره انرژی فتوولتائیک در سراسر مکزیک، آمریکای مرکزی و منطقه کارائیب مناسب می کند.

خلاصه پروژه

این پروژه پست پیش ساخته فتوولتائیک و ذخیره انرژی یکپارچه مکزیکی از یک راه حل توزیع برق مدولار و جامع استفاده می کند که به طور خاص برای آب و هوای گرمسیری، گرم و بارانی منطقه بهینه شده است و دارای پیشرفت های تخصصی در مقاومت در برابر رطوبت، اتلاف گرما و حفاظت در برابر خوردگی است. با استفاده از یک رویکرد ساخت و ساز ترکیبی از پیش ساخته کارخانه با نصب سریع در محل، به یکپارچگی کامل زنجیره ای از وارونگی فتوولتائیک، جمع آوری و توزیع جریان و افزایش ولتاژ برای اتصال به شبکه دست می یابد. این راه حل استانداردسازی بالایی را نشان می دهد و به عنوان یک مورد معیار برای نیروگاه های انرژی تجدیدپذیر گرمسیری در آمریکای لاتین، مناسب برای تبلیغ به مشتریان PV و ذخیره سازی انرژی در خارج از کشور است.
