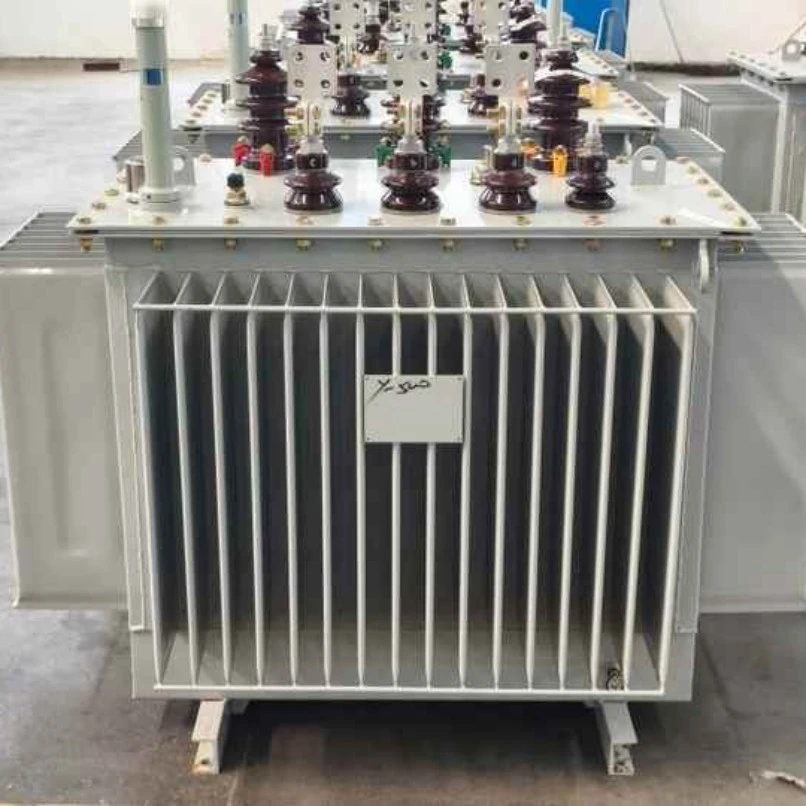

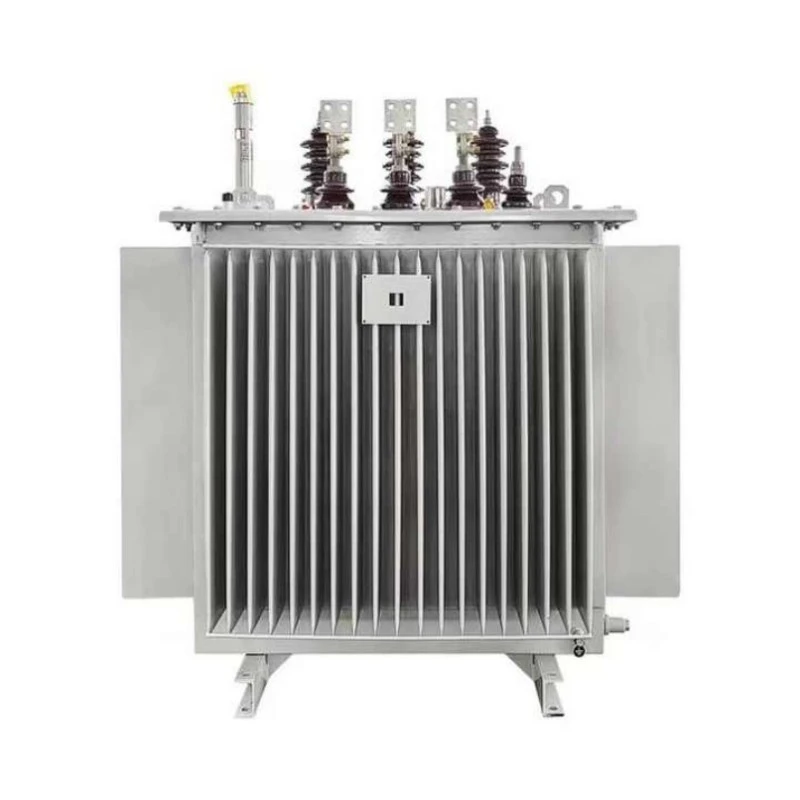

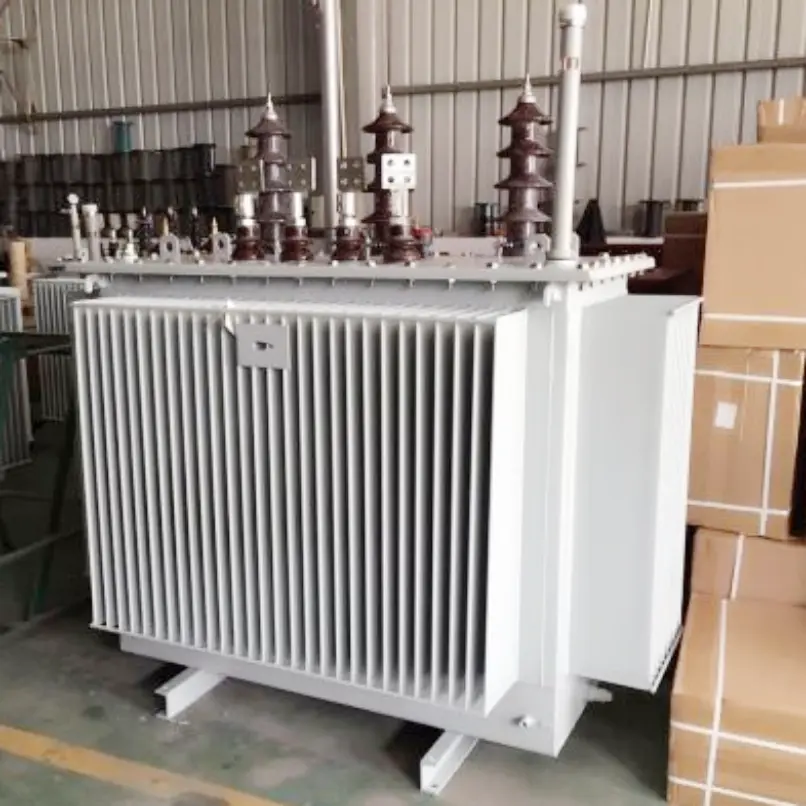

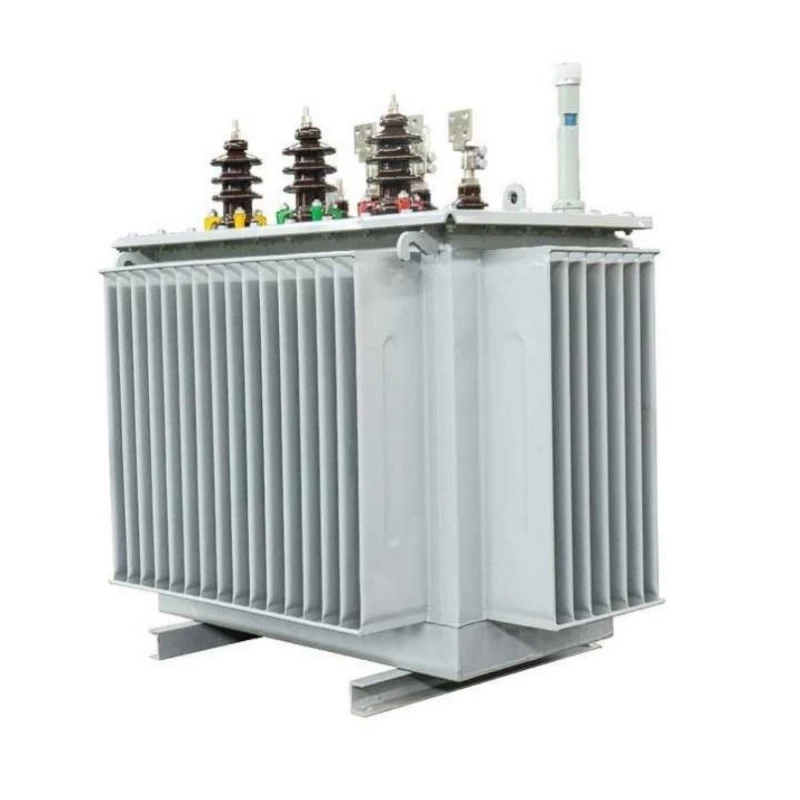

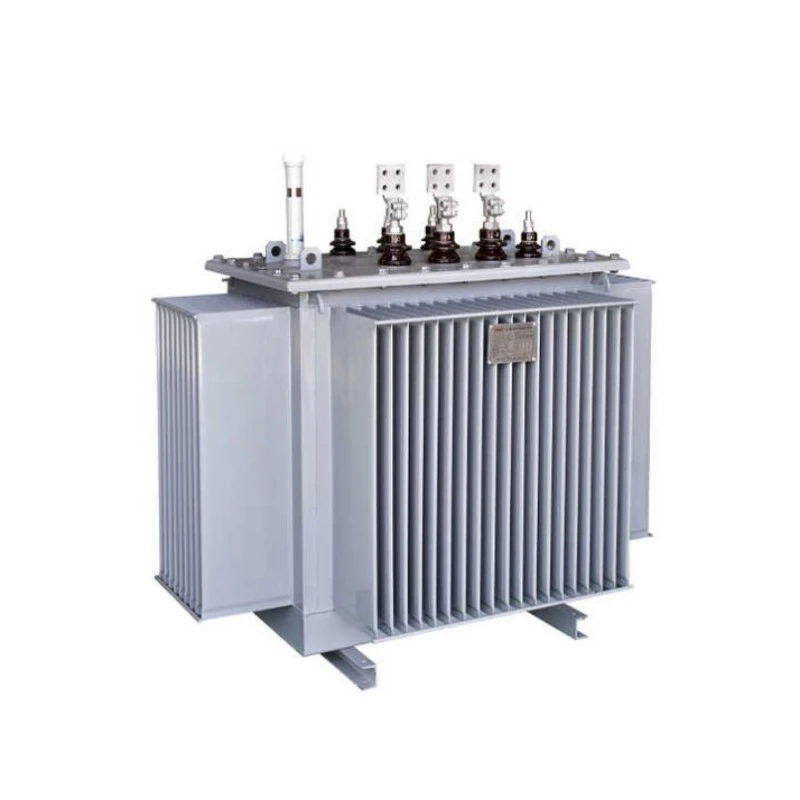

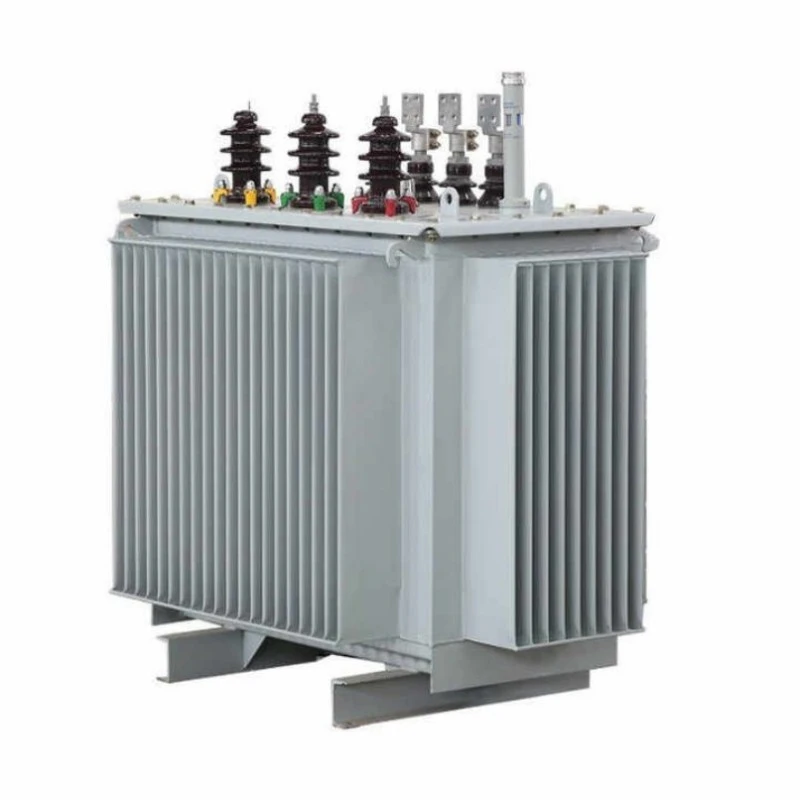

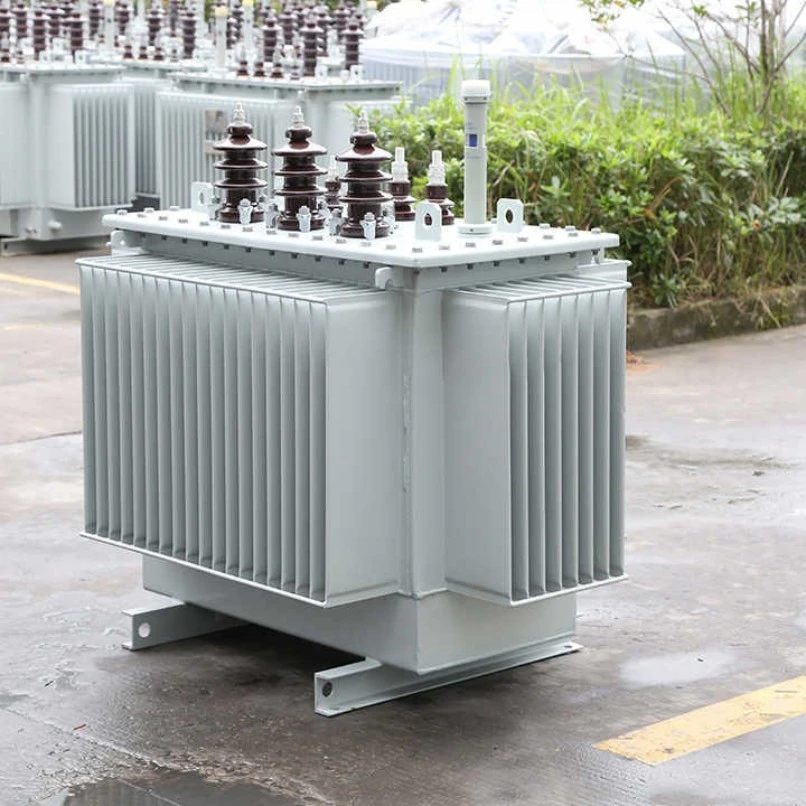

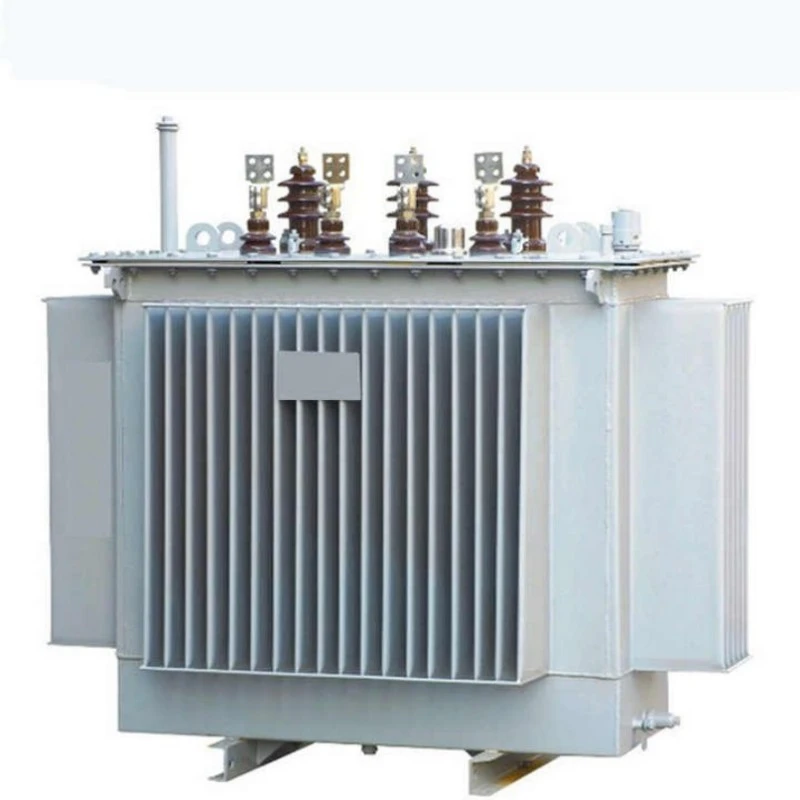

ترانسفورماتور غوطه ور در روغن پست الکترونیکی فشرده S11

ترانسفورماتور غوطه‌ور شده با روغن پست الکترونیکی S11 شرکت ما یک راه‌حل بسیار کارآمد و صرفه‌جویی در مصرف انرژی است که به‌طور خاص برای شبکه‌های توزیع برق مدرن طراحی شده است. خرید این محصول یک واحد یکپارچه ترکیبی از ترانسفورماتور را در اختیار شما قرار می دهد.تابلو برق فشار قویو تجهیزات توزیع ولتاژ پایین، باعث صرفه جویی قابل توجهی در فضای نصب و هزینه های ساخت و ساز می شود.

این محصول از یک هسته فولادی سیلیکونی کم تلفات و سیم‌پیچ‌های مسی با رسانایی بالا استفاده می‌کند که منجر به تلفات بدون بار قابل توجهی کمتر از استانداردهای ملی می‌شود که منجر به کاهش قابل‌توجهی در مصرف انرژی در طول عملیات طولانی‌مدت می‌شود. سیستم خنک کننده غوطه ور در روغن اتلاف حرارت عالی را تضمین می کند و عملکرد پایدار را حتی در شرایط دمای بالا و بار بالا حفظ می کند. ساختار ماژولار فشرده آن حمل و نقل و نصب را تسهیل می کند و ایمنی نگهداری در محل را افزایش می دهد.

ویژگی و کاربرد محصول

ویژگی ها

1. استانداردهای ANSI.IEC.GB.SANS.Standards را برآورده می کند یا از آن فراتر می رود

2. جابجایی، نصب و بهره برداری ایمن.

3. ظاهر جذاب و مدرن

4. ساختار معقول

5. کاملا مهر و موم شده

6. قابلیت اطمینان سیستم بالاتر

7. امنیت و قابلیت اطمینان بالا در عملیات

8. ظرفیت بالای اضافه بار و کارایی

9. ساخت و ساز قوی با اتصال کوتاه عالی و قابلیت مقاومت حرارتی

10. ترانسفورماتورها با کاهش تلفات بدون بار و کاهش تلفات بار کارایی بیشتری دارند

ترانسفورماتور فشرده ترانسفورماتور غوطه‌ور شده با روغن پست الکترونیکی S11 دارای چهار مزیت اصلی است:

راندمان بالا و صرفه جویی در انرژی:با استفاده از فولاد سیلیکونی کم تلفات و ساختار هسته بهینه شده، هر دو تلفات بدون بار و تلفات بار به طور قابل توجهی کمتر از محصولات سنتی هستند، که با دستورالعمل‌های ملی صرفه‌جویی در مصرف انرژی مطابقت دارند و هزینه‌های عملیاتی را به میزان قابل توجهی نسبت به عملیات طولانی مدت کاهش می‌دهند.

اتلاف گرما و ظرفیت اضافه بار:به عنوان یکترانسفورماتور غوطه ور در روغن، از روغن عایق با کارایی بالا به عنوان وسیله خنک کننده و عایق استفاده می کند، راندمان اتلاف حرارت بالا را ارائه می دهد و عملکرد پایدار را حتی در دمای بالا، بار سنگین یا شرایط سخت حفظ می کند و به طور موثر عمر مفید تجهیزات را افزایش می دهد.

طراحی ساختار فشرده:ترانسفورماتورهای غوطه‌ور شده با روغن زیر ایستگاه فشرده S11 به‌صورت سفارشی برای پست‌های فشرده طراحی شده‌اند و دارای ردپایی کوچک و ساختار فشرده‌ای هستند که نصب و نگهداری آسان را تسهیل می‌کند. آنها به ویژه برای سایت های توزیع برق داخلی یا خارجی که در آن فضا در بالاترین حد است مناسب هستند.

قابلیت اطمینان و ایمنی بالا:ساختار کاملاً مهر و موم شده به طور مؤثری از اکسیداسیون روغن و ورود رطوبت جلوگیری می کند، عملکرد عایق عالی و قابلیت مقاومت در برابر اتصال کوتاه را ارائه می دهد و عملکرد ایمن و پایدار طولانی مدت را در شرایط پیچیده شبکه تضمین می کند.

کاربرد

شرایط خدمات عادی ترانسفورماتور

1. ارتفاع از سطح دریا زیر 1000 متر است.

2. دمای محیط;

3. بالاترین دمای هوا +40 درجه سانتی گراد;

4. بالاترین میانگین روزانه دمای هوا +30 درجه سانتی گراد;

5. بالاترین میانگین سالانه دمای هوا +20 درجه سانتیگراد.

6. کمترین دمای هوای بیرون -25 درجه سانتی گراد;

سناریوهای برنامه اصلی

شبکه های توزیع نیروی برق شهری:مناسب برای پست های فشرده در مناطق مسکونی، مناطق تجاری و پارک های صنعتی که نیاز برق با چگالی بالا را برآورده می کند.

پروژه های انرژی نو:ترانسفورماتورهای غوطه‌ور شده با روغن پست‌های فشرده S11 به طور گسترده در مراحل افزایش یا توزیع سیستم‌های تولید برق فتوولتائیک و بادی مورد استفاده قرار می‌گیرند که قادر به مقاومت در برابر محیط‌های سخت در فضای باز هستند.

ساخت زیرساخت:مناسب برای مکان هایی با نیازهای قابل اطمینان منبع تغذیه بالا، مانند فرودگاه ها، متروها، بیمارستان ها و مراکز داده.

منبع تغذیه موقت و اضطراری:ساختار فشرده، حمل و نقل آسان، مناسب برای پست های موقت یا سناریوهای تعمیر اضطراری.

پارامتر محصول (مشخصات)

مقایسه ترانسفورماتور S11 در مقابل S13

انتخاب ترانسفورماتور توزیع مناسب به اهداف بهره وری انرژی، بودجه و هزینه های عملیاتی بلند مدت پروژه شما بستگی دارد. هر دو ترانسفورماتور غوطه ور در روغن S11 و S13 به طور گسترده در سیستم های توزیع برق استفاده می شوند، اما آنها برای اولویت های عملکرد متفاوت طراحی شده اند.

جزئیات تولید

مواد و فرآیند اصلی

هسته ترانسفورماتورهای غوطه ور در روغن پست الکترونیکی فشرده S11 با استفاده از فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا ساخته شده است. لایه لایه هسته با دقت برش خورده و به طور خودکار روی هم چیده می شود تا از اتصالات محکم و مسیرهای مغناطیسی یکنواخت اطمینان حاصل شود که اساساً جریان بدون بار و تلفات سرگردان را به حداقل می رساند.

سازه سیم پیچ

هر دو سیم پیچ ولتاژ بالا و ولتاژ پایین از هادی های مسی بدون اکسیژن برای هدایت الکتریکی بالا و تلفات مقاومتی کم استفاده می کنند. علاوه بر این، سیم‌پیچ‌های ولتاژ پایین از پیکربندی فویل سیم‌پیچ با عایق بین لایه‌ای یکنواخت استفاده می‌کنند که به طور قابل‌توجهی قابلیت مقاومت در برابر اتصال کوتاه را افزایش می‌دهد.

سیستم عایق

روغن عایق معدنی با کیفیت بالا یا سیال عایق با نقطه آتش بالا دوستدار محیط زیست به صورت اختیاری، برای ایجاد استحکام دی الکتریک عالی و پایداری شیمیایی استفاده می شود. سیستم عایق کاغذ روغنی تحت فرآیندهای خشک کردن و پر کردن روغن با خلاء شدید قرار می گیرد تا اطمینان حاصل شود که هیچ حباب هوا باقی نمی ماند، ولتاژ ابتدایی تخلیه جزئی بسیار بالاتر از الزامات استاندارد است و در نتیجه اطمینان عملیاتی طولانی مدت را تضمین می کند.

جزئیات طراحی سازه

مخزن و ساختار آب بندی

مخزن دارای یک پانل راه راه یا طراحی رادیاتور نوع پره یکپارچه است که نیازهای خنک کننده را برآورده می کند و در عین حال انعطاف پذیری الاستیک را برای تطبیق خودکار نوسانات حجم روغن فراهم می کند. ساختار کاملاً مهر و موم شده مجهز به یک شیر کاهش فشار و یک نشانگر سطح روغن است که از تماس بین روغن و هوای محیط جلوگیری می کند و در نتیجه از اکسیداسیون و جذب رطوبت جلوگیری می کند و فواصل تعویض روغن را افزایش می دهد.

طراحی یکپارچه فشرده

ترانسفورماتورهای غوطه‌ور شده با روغن در پست فشرده S11 که برای کاربردهای پست فشرده بهینه شده است، یکپارچه‌سازی از پیش نصب شده با تابلوهای توزیع ولتاژ بالا و تابلوهای توزیع ولتاژ پایین را امکان‌پذیر می‌سازد. ابعاد خارجی دقیقاً برای به حداقل رساندن ردپا در حین برآورده شدن نیازهای فاصله الکتریکی و فاصله عایق محاسبه شده است. گیره های بالابر، سوراخ های نصب پایه و روش های ورود کابل استاندارد شده اند تا نصب و اتصال سریع در محل را تسهیل کنند.

پیکربندی حفاظت و کنترل

مانیتورینگ و حفاظت دما

یک گیج دمای روغن و نشانگر دمای سیم پیچ به صورت استاندارد ارائه شده است که امکان نظارت بر دما را در زمان واقعی فراهم می کند و زنگ هشدار و کنتاکت های سفر قابل تنظیم را ارائه می دهد. برای ترانسفورماتورهای با ظرفیت بالا، یک سیستم اختیاری اندازه‌گیری دمای فیبر نوری امکان نظارت دقیق بر دمای هات‌پات‌های سیم‌پیچ را فراهم می‌کند و پشتیبانی از داده‌ها را برای مدیریت بار پویا فراهم می‌کند.

حفاظت از فشار و سطح روغن

یک شیر کاهش فشار برای آزادسازی خودکار فشار در صورت فشار داخلی غیرعادی مخزن نصب می شود و از تغییر شکل یا پارگی جلوگیری می کند. سنج سطح روغن دارای عملکرد هشدار سطح روغن پایین است که مداخله تعمیر و نگهداری به موقع یا تشخیص نشت را امکان پذیر می کند.

تضمین کیفیت و تست

هر ترانسفورماتور قبل از تحویل تحت آزمایش‌های جامع نوع و آزمایش‌های معمول قرار می‌گیرد، از جمله آزمایش‌های تلفات بدون بار و تلفات بار، آزمایش‌های امپدانس اتصال کوتاه، آزمایش‌های مقاومت در برابر ولتاژ اضافی القایی، آزمایش‌های تخلیه جزئی و آزمایش‌های ضربه صاعقه. همه شاخص‌های کلیدی عملکرد فراتر از الزامات استانداردهای ملی و مشخصات IEC هستند و عملکرد پایدار طولانی‌مدت را در شرایط پیچیده میدانی تضمین می‌کنند.

چرا Lugao Power را انتخاب کنید؟

Lugao Power با قابلیت های پیشرفته تولید و سیستم مدیریت کیفیت دقیق، راه حل های تجهیزات توزیع برق قابل اعتماد را برای مشتریان در سراسر جهان ارائه می دهد.

تولید کننده تخصصی- لوگائو دارای بیش از 10 سال تجربه در بخش تجهیزات انتقال و توزیع نیرو، متخصص در طراحی و ساخت ترانسفورماتورهای غوطه ور در روغن است.ترانسفورماتورهای نوع خشک، پست های پیش ساخته و تابلو برق فشار متوسط ​​و بالا.

کنترل کیفیت دقیق- هر ترانسفورماتور غوطه‌ور در روغن سری S11 قبل از خروج از کارخانه تحت آزمایش‌های معمولی جامع قرار می‌گیرد، از جمله آزمایش‌های بی باری و تلفات بار، آزمایش‌های مقاومت عایق، اندازه‌گیری مقاومت سیم‌پیچ، آزمایش‌های ولتاژ مقاومت دی‌الکتریک، و بازرسی‌های پذیرش کارخانه، برای اطمینان از قابلیت اطمینان در طول عملیات در محل.

راه حل های مهندسی سفارشی— ما خدمات سفارشی‌سازی را برای رتبه‌بندی ولتاژ، ظرفیت، گروه‌های اتصال، روش‌های خنک‌کننده، طراحی محفظه، و تنظیمات نصب ارائه می‌کنیم تا نیازهای بخش‌های مختلف از جمله تاسیسات، صنعت، انرژی‌های تجدیدپذیر و پروژه‌های زیربنایی را برآورده کنیم.

طراحی کارآمد انرژی— ترانسفورماتورهای ما با استفاده از ورق های فولادی سیلیکونی دانه گرا با نورد سرد با کیفیت بالا و سیم پیچ های مسی با رسانایی بالا تولید می شوند که برای کاهش مصرف انرژی، بهبود کارایی عملیاتی و کاهش هزینه کل مالکیت در کل چرخه عمر طراحی شده اند.

انطباق با استانداردهای بین المللی—— محصولات ما تحت یک سیستم مدیریت کیفیت دارای گواهی ISO تولید می شوند و با IEC، GB و سایر استانداردهای بین المللی مرتبط مطابقت دارند. گزارش های تست نوع و مستندات فنی در صورت درخواست موجود است.

عرضه جهانی قابل اعتماد—— با حمایت یک تیم مهندسی و صادرات با تجربه، Lugao به مشتریان جهانی مشاوره فنی، نقل قول های سریع، خدمات OEM/ODM انعطاف پذیر، بسته بندی ایمن و پشتیبانی پس از فروش پاسخگو ارائه می دهد.

خدمات پس از فروش محصول

1. پس از نصب و راه اندازی ترانسفورماتور در محل، ضمانت عدم نشتی آن و عدم پوسته شدن یا محو شدن رنگ تضمین می شود. گارانتی 5 ساله ارائه می شود؛ هرگونه مشکل کیفیتی که در استفاده معمولی در دوره گارانتی رخ دهد، تحت پوشش گارانتی قرار خواهد گرفت.

2. همه ترانسفورماتورهای غوطه ور شده با روغن پست الکترونیکی فشرده S11 تحت پوشش خدمات مادام العمر قرار می گیرند و از کامل بودن لوازم جانبی محصول اطمینان حاصل می کنند.

3. عمر سرویس کمتر از 30 سال نیست.

4. در صورت خرابی تجهیزات، تامین کننده ظرف یک ساعت پس از دریافت اخطار از خریدار پاسخ می دهد و پرسنل فنی را ظرف 24 ساعت در داخل کشور به سایت اعزام می کند.

تعهد خدمت

1. ترانسفورماتور غوطه ور شده با روغن پست الکترونیکی فشرده S11 مطابق با الزامات سیستم مدیریت کیفیت ISO 9001-2008 ساخته شده است و اطمینان حاصل می کند که محصول قبل از خروج از کارخانه 100٪ استانداردهای کیفیت را برآورده می کند.

2. شرکت ما خدمات جامع پیش فروش، فروش و پس از فروش را برای اطمینان از رضایت مشتری ارائه می دهد.

2. شرکت ما 60 ماه ضمانت ارائه می دهد. در صورت بروز هرگونه مشکل کیفی، ما محصول را به صورت رایگان تعمیر یا تعویض می کنیم و رضایت 100% مشتری را تضمین می کنیم.

طراحی و آزمایش ترانسفورماتورها باید با استانداردهای زیر مطابقت داشته باشد:

GB1094.1~2-1996، GB1094.3-2003، GB1094.5-2008 《ترانسفورماتورهای قدرت》

GB/T6451-2015 《مشخصات و الزامات فنی برای ترانسفورماتورهای قدرت غوطه ور در روغن》

JB/T3837-2010 《روش کامپایل نامگذاری نوع برای محصولات ترانسفورماتور》

GB/T311.1-3.11-97 《تکنیک های هماهنگی عایق و تست ولتاژ بالا برای تجهیزات انتقال و تبدیل ولتاژ بالا》

GB10237-88 《سطوح عایق و آزمایشات دی الکتریک برای ترانسفورماتورهای قدرت - عایق خارجی پاکسازی هوا》

GB7595-87 《استاندارد کیفیت برای روغن ترانسفورماتور در سرویس》

GB7328-87 《اندازه گیری سطح صدا برای ترانسفورماتور》

GB7534-87 《اندازه گیری تخلیه جزئی》

GB/T15164-94 《راهنمای بارگیری ترانسفورماتورهای قدرت غوطه ور در روغن》

DL/T586-95 《راهنمای فنی برای نظارت بر ساخت کاربران تجهیزات برق》

GB/T311.1-3.11-97 《تکنیک های هماهنگی عایق و تست ولتاژ بالا برای تجهیزات انتقال و تبدیل ولتاژ بالا》

GB2536-1990 《روغن ترانسفورمر》

JB/T56011-92 《طبقه بندی کیفیت محصول برای ترانسفورماتورهای قدرت غوطه ور در روغن》

ZBK41005-89 《سطح صدای ترانسفورماتورهای 6-220KV》
