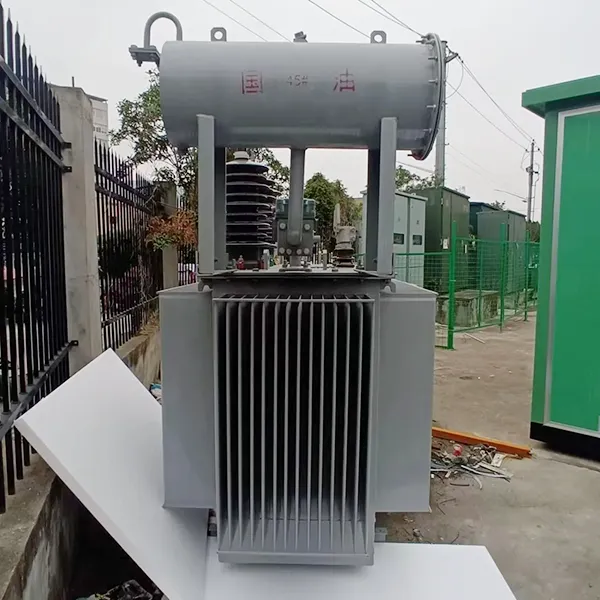

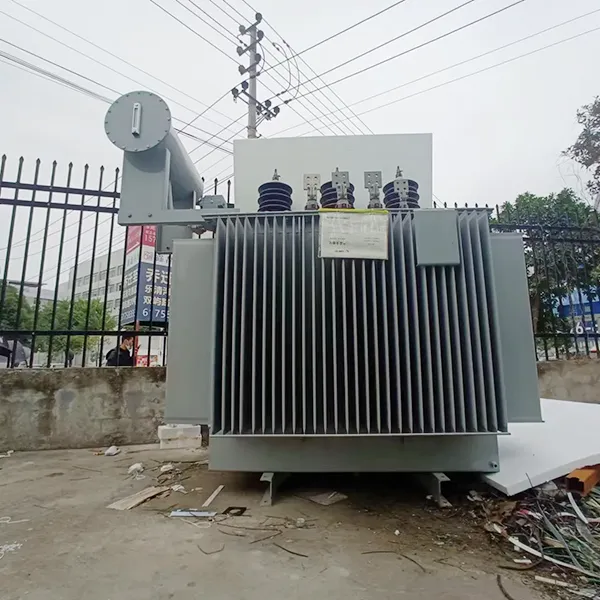

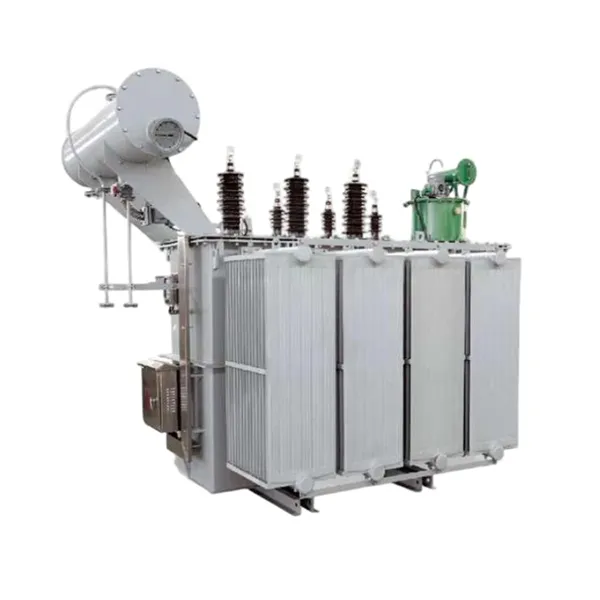

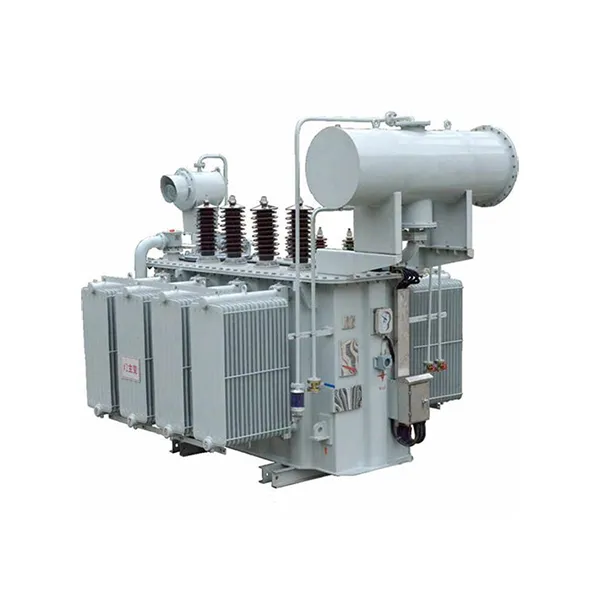

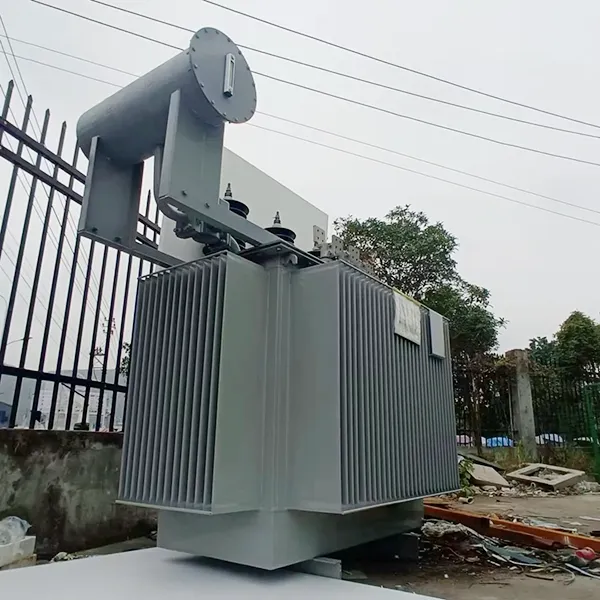

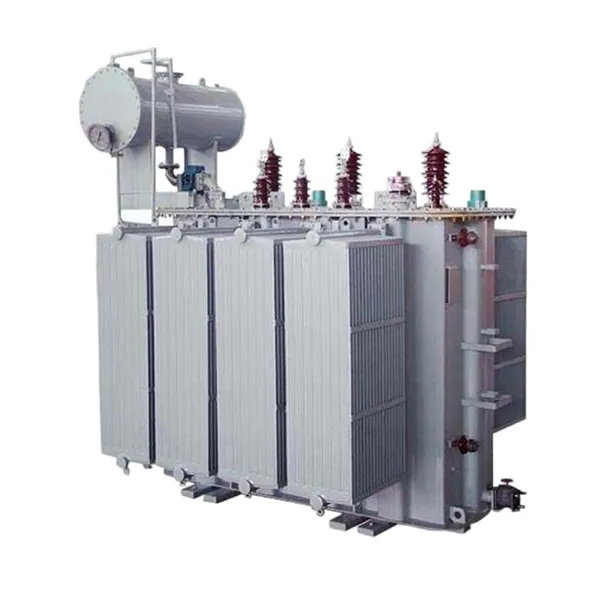

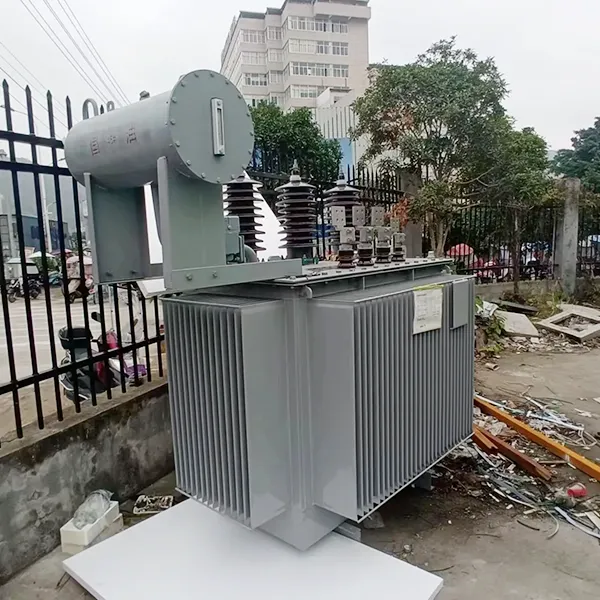

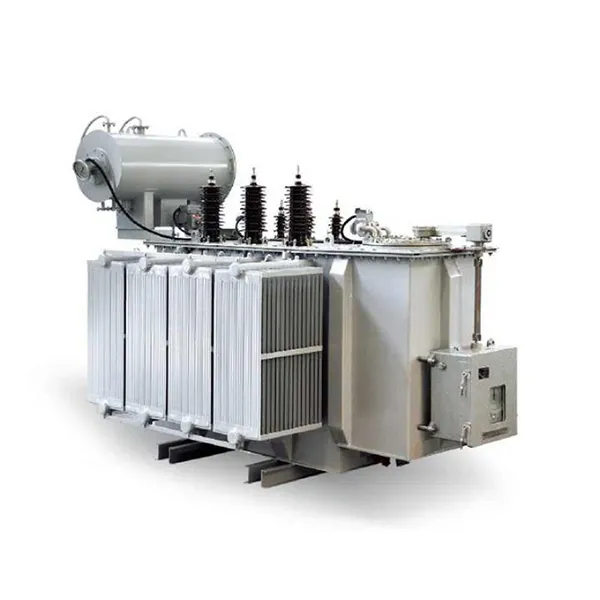

ترانسفورماتور ولتاژ متوسط ​​سه فاز استپ آپ

ترانسفورماتور ولتاژ متوسط ​​سه فاز ما برای تبدیل توان ولتاژ پایین (مانند 0.4 کیلو ولت) به خروجی ولتاژ متوسط ​​(مانند 11 کیلو ولت، 22 کیلوولت یا 33 کیلوولت) طراحی شده است که امکان انتقال کارآمد در فواصل طولانی یا ادغام در شبکه های توزیع را فراهم می کند. این محصول برای پروژه‌های انرژی تجدیدپذیر، تأسیسات صنعتی و نیروگاه‌هایی که نیاز به ارتفاع ولتاژ قابل اطمینان دارند ضروری است.

این ترانسفورماتور دارای یک هسته فولادی سیلیکونی دانه‌گرا با نفوذپذیری بالا و سیم‌پیچ‌های مسی بدون اکسیژن است که حداقل تلفات و پایداری حرارتی بالا را تضمین می‌کند. اینسیستم خنک کننده غوطه ور در روغناتلاف حرارت عالی را فراهم می کند، در حالی که ساختار کاملاً مهر و موم شده از آلاینده های محیطی محافظت می کند، نیازهای تعمیر و نگهداری را کاهش می دهد و عمر سرویس را افزایش می دهد.

پارامتر محصول (مشخصات)

مشخصات معمولی ترانسفورماتور سه فاز غوطه ور در روغن (0.4kV / 11kV)

تجهیزات استاندارد شامل

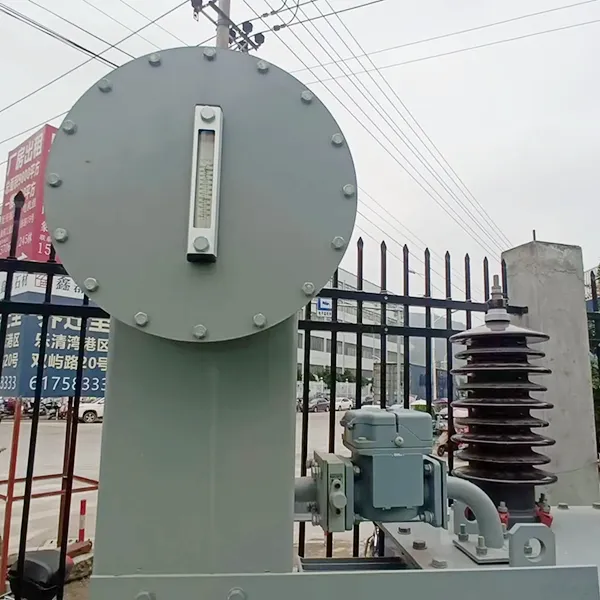

1. سنج سطح روغن با هشدار سطح پایین

2. شیر کاهش فشار

3. شماره گیری دماسنج با تماس های زنگ

4. رله گاز اختیاری برای تشخیص عیب

ویژگی و کاربرد محصول

ویژگی ها

ترانسفورماتورهای الکتریکی ولتاژ متوسط ​​سه فاز با استانداردهای بین المللی مطابقت دارد یا از آنها فراتر می رود - مطابق با استانداردهای IEC 60076، ANSI C57.12، GB1094 و SANS 780، که کاربرد و قابلیت اطمینان جهانی را تضمین می کند.

طراحی مخزن موجدار کاملاً مهر و موم شده - نیاز به نگهدارنده را از بین می برد، از اکسیداسیون روغن و ورود رطوبت جلوگیری می کند و امکان کارکرد بدون نیاز به تعمیر و نگهداری را در مدت زمان طولانی فراهم می کند.

ظرفیت اضافه بار بالا و پایداری حرارتی--سیستم خنک کننده غوطه ور در روغن عملکرد پایدار را حتی در شرایط بار بالا پایدار یا ولتاژ ورودی نوسان تضمین می کند.

عملکرد کم نویز - ساختار بهینه اتصال هسته و طراحی میرایی ارتعاش نویز عملیاتی را کاهش می دهد، مناسب برای محیط های مسکونی یا حساس به صدا.

ساختار جمع و جور برای نصب انعطاف‌پذیر - طراحی مدولار اجازه می‌دهد تا پیکربندی‌های نصب شده روی قطب، روی پد یا ایستگاه‌های فرعی، سازگار با مکان‌های دارای محدودیت فضا یا در فضای باز باشد.

قابلیت مقاومت در برابر اتصال کوتاه قوی - سیم‌پیچ‌های ولتاژ کم فویل و ساختارهای پشتیبان سیم پیچ صلب، یکپارچگی مکانیکی را در شرایط خطای ناگهانی تضمین می‌کنند.

نصب آسان و تعمیر و نگهداری کم--لوله های بالابر استاندارد، سوراخ های نصب پایه و گزینه های ورودی کابل، نصب در محل را ساده می کند. طراحی کاملا مهر و موم شده تعمیر و نگهداری معمول را به حداقل می رساند.

عمر طولانی با پشتیبانی مادام العمر - طراحی شده برای حداقل عمر عملیاتی 30 ساله، با پشتیبانی فنی مادام العمر و در دسترس بودن قطعات یدکی.

بازه‌های ضربه‌ای چندگانه برای تنظیم ولتاژ - گزینه‌های ضربه زدن ± 5٪، 2.

گزینه های سیال عایق سازگار با محیط زیست - با استر طبیعی (روغن گیاهی) یا مایعات عایق با نقطه آتش بالا برای کاربردهای سازگار با محیط زیست موجود است.

پرسش و پاسخ: اطلاعات کلیدی ترانسفورماتور Step Up

س: ترانسفورماتور Step Up چیست؟

A: ترانسفورماتور پله ای ولتاژ ورودی پایین را به ولتاژ خروجی بالاتر افزایش می دهد. پیچ های کمتری روی سیم پیچ اولیه و تعداد دورهای بیشتری روی سیم پیچ ثانویه دارد. این نوع ترانسفورماتور برای سیستم‌های انرژی تجدیدپذیر، مانند مزارع خورشیدی و نیروگاه‌های بادی، که در آن‌ها نیروی ولتاژ پایین تولید شده باید برای انتقال شبکه افزایش یابد، حیاتی است.

س: چگونه این ترانسفورماتور افزایش بهره وری انرژی را بهبود می بخشد؟

A: ترانسفورماتور ما از فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا با طراحی هسته مشترک لبه پله ای استفاده می کند. این امر به طور قابل توجهی تلفات هیسترزیس و جریان گردابی را کاهش می دهد و تلفات بی باری و بار را در مقایسه با ترانسفورماتورهای معمولی کاهش می دهد که به طور مستقیم هزینه های عملیاتی را کاهش می دهد.

س: چرا سیستم خنک کننده غوطه ور در روغن برای افزایش کاربردها مهم است؟

A: روغن عایق هم استحکام دی الکتریک و هم اتلاف گرمای کارآمد را فراهم می کند. این گرما را از هسته و سیم‌پیچ‌ها به سطح مخزن منتقل می‌کند و عملکرد پایدار را حتی در شرایط مداوم بار بالا یا دمای بالا که در کاربردهای پله‌آپ معمولی است، تضمین می‌کند.

س: آیا این ترانسفورماتور ولتاژ متوسط ​​سه فاز می تواند در فضای باز استفاده شود؟

ج: بله. طراحی مخزن موجدار کاملاً مهر و موم شده از اجزای داخلی در برابر رطوبت، گرد و غبار و محیط های خورنده محافظت می کند و آن را برای تاسیسات در فضای باز مانند نیروگاه های خورشیدی، مزارع بادی و پست های صنعتی ایده آل می کند.

مزایای ویژگی ها

کاهش قابل توجه هزینه های عملیاتی: مدار مغناطیسی بهینه و مواد کم تلفات تلفات انرژی را کاهش می دهند و هزینه برق را در طول عمر ترانسفورماتور کاهش می دهند.

قابلیت اطمینان عملیاتی بالا: طراحی مقاوم در برابر اتصال کوتاه پیشرفته و سیستم‌های عایق بهبودیافته عملکرد پایدار را حتی در نوسانات شبکه یا شرایط خطا تضمین می‌کند.

نیازهای تعمیر و نگهداری کم: ساختار کاملاً مهر و موم شده نیاز به تعویض روغن را از بین می برد و دفعات بازرسی را کاهش می دهد و زمان خرابی و هزینه های تعمیر و نگهداری را به حداقل می رساند.

طراحی فشرده و قابل انطباق: ساختار مدولار امکان نصب انعطاف‌پذیر را در محیط‌های با محدودیت فضا فراهم می‌کند، در حالی که رابط‌های استاندارد ادغام با تابلو و سیستم‌های کنترل را ساده می‌کنند.

محصولات سازگار با محیط زیست

سناریوهای کاربردی

سیستم‌های انرژی تجدیدپذیر: ایده‌آل برای مزارع خورشیدی و نیروگاه‌های بادی برای افزایش توان ولتاژ پایین تولید شده به سطوح ولتاژ متوسط ​​برای اتصال به شبکه.

تأسیسات صنعتی: در کارخانجات تولیدی و صنایع سنگین استفاده می شود که در آن برق ولتاژ پایین از ژنراتورها یا اینورترها برای توزیع باید بالا رود.

پروژه‌های زیرساختی: مناسب برای فرودگاه‌ها، راه‌آهن‌ها و مراکز داده که برای سیستم‌های برق پشتیبان یا اصلی نیاز به افزایش ولتاژ قابل اعتماد دارند.

نیروگاه ها: در ایستگاه های تولید برق در مقیاس کوچک که برای انتقال در فواصل طولانی باید ولتاژ افزایش یابد، استفاده می شود.

جزئیات تولید

مواد و فرآیند اصلی

هسته ترانسفورماتور پله‌ای با استفاده از فولاد سیلیکونی دانه‌گرا با نورد سرد با نفوذپذیری بالا با طراحی مفصل لبه پلکانی ساخته شده است. هسته برش دقیق است و به طور خودکار روی هم چیده می شود تا از توزیع یکنواخت شار مغناطیسی اطمینان حاصل شود، تلفات بدون بار و جریان مغناطیسی به حداقل برسد.

سازه سیم پیچ

هر دو سیم پیچ ولتاژ بالا و ولتاژ پایین با هادی های مسی بدون اکسیژن پیچیده می شوند. سیم‌پیچ‌های ولتاژ پایین از ساختار فویل یا مارپیچ با کانال‌های طولی روغن استفاده می‌کنند که استحکام مکانیکی و قابلیت مقاومت در برابر اتصال کوتاه را افزایش می‌دهد.

سیستم عایق و خنک کننده

روغن معدنی با کیفیت بالا یا مایع عایق با نقطه آتش بالا دوستدار محیط زیست استفاده می شود. سیستم عایق کاغذ روغنی تحت فرآیندهای خشک کردن خلاء و پر کردن روغن قرار می گیرد تا رطوبت و هوای باقیمانده را از بین ببرد و استحکام دی الکتریک بالا و قابلیت اطمینان طولانی مدت را تضمین کند.

مخزن و آب بندی

طراحی مخزن موجدار، جبران انبساط حرارتی را بدون نیاز به محافظ فراهم می کند. ساختار کاملاً مهر و موم شده از اکسیداسیون روغن و ورود رطوبت جلوگیری می کند، فرکانس نگهداری را کاهش می دهد و عمر روغن را افزایش می دهد.

پرسش و پاسخ: تولید و تضمین کیفیت

س: چگونه از مقاومت در برابر اتصال کوتاه ترانسفورماتور سه فاز غوطه ور در روغن اطمینان حاصل می کنید؟

پاسخ: ترانسفورماتورهای ما تحت آزمایش اتصال کوتاه در آزمایشگاه های معتبر ملی قرار می گیرند. ترکیبی از سیم‌پیچ‌های فویل، تکیه‌گاه‌های سیم‌پیچ سفت و سخت و بست‌های خود قفل شونده تضمین می‌کند که سازه در شرایط خطای ناگهانی دست نخورده باقی می‌ماند.

س: چه استانداردهای کیفیت را دنبال می کنید؟

پاسخ: تمامی محصولات مطابق با استانداردهای IEC 60076، GB1094 و ISO 9001:2015 طراحی، تولید و آزمایش شده اند. هر واحد قبل از تحویل تحت آزمایشات روتین و نوع جامع قرار می گیرد.

طراحی و آزمایش ترانسفورماتورها باید با استانداردهای زیر مطابقت داشته باشد:

GB1094.1~2-1996، GB1094.3-2003، GB1094.5-2008 《ترانسفورماتورهای قدرت》

GB/T6451-2015 《مشخصات و الزامات فنی برای ترانسفورماتورهای قدرت غوطه ور در روغن》

JB/T3837-2010 《روش کامپایل نامگذاری نوع برای محصولات ترانسفورماتور》

GB/T311.1-3.11-97 《تکنیک های هماهنگی عایق و تست ولتاژ بالا برای تجهیزات انتقال و تبدیل ولتاژ بالا》

GB10237-88 《سطوح عایق و آزمایشات دی الکتریک برای ترانسفورماتورهای قدرت - عایق خارجی پاکسازی هوا》

GB7595-87 《استاندارد کیفیت برای روغن ترانسفورماتور در سرویس》

GB7328-87 《اندازه گیری سطح صدا برای ترانسفورماتور》

GB7534-87 《اندازه گیری تخلیه جزئی》

GB/T15164-94 《راهنمای بارگیری ترانسفورماتورهای قدرت غوطه ور در روغن》

DL/T586-95 《راهنمای فنی برای نظارت بر ساخت کاربران تجهیزات برق》

GB/T311.1-3.11-97 《تکنیک های هماهنگی عایق و تست ولتاژ بالا برای تجهیزات انتقال و تبدیل ولتاژ بالا》

GB2536-1990 《روغن ترانسفورمر》

JB/T56011-92 《طبقه بندی کیفیت محصول برای ترانسفورماتورهای قدرت غوطه ور در روغن》

ZBK41005-89 《سطح صدای ترانسفورماتورهای 6-220KV》
