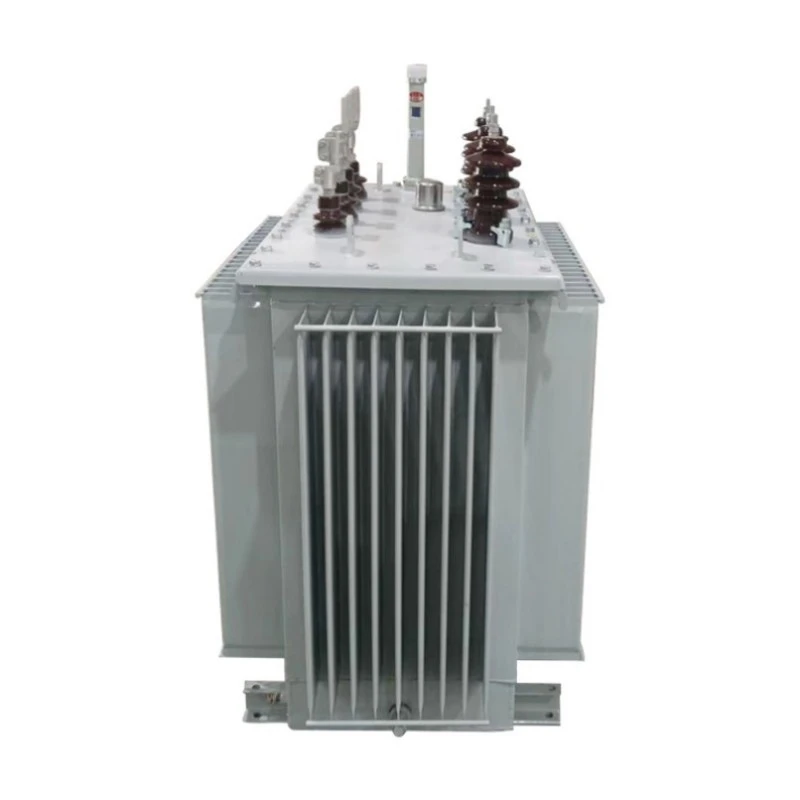

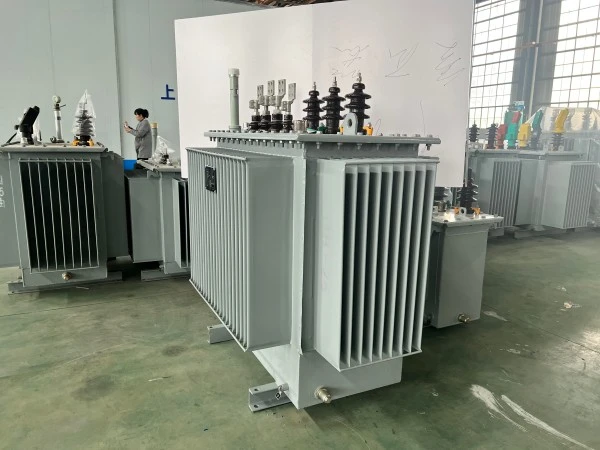

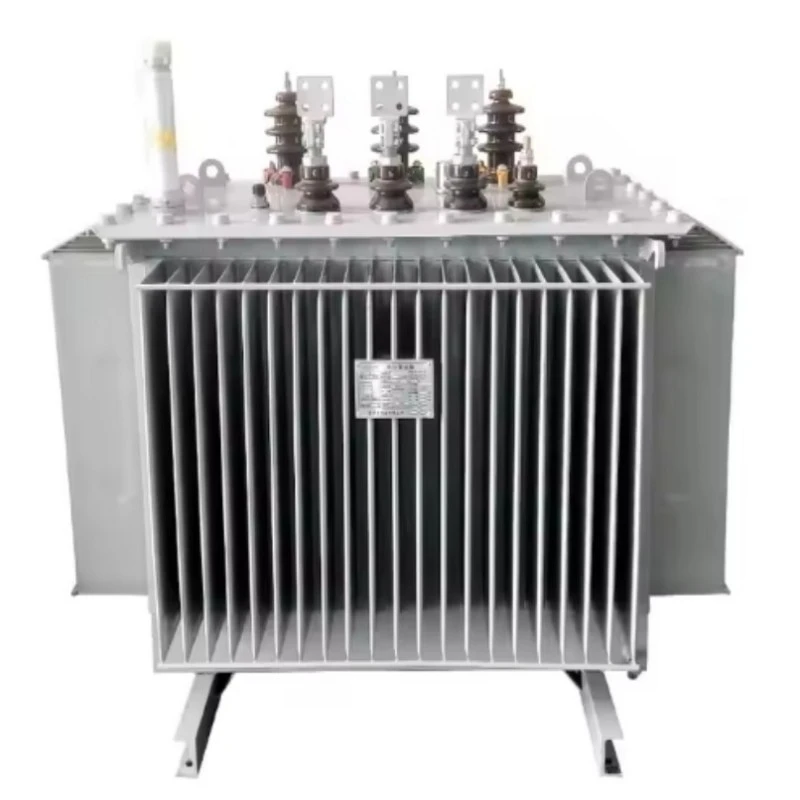

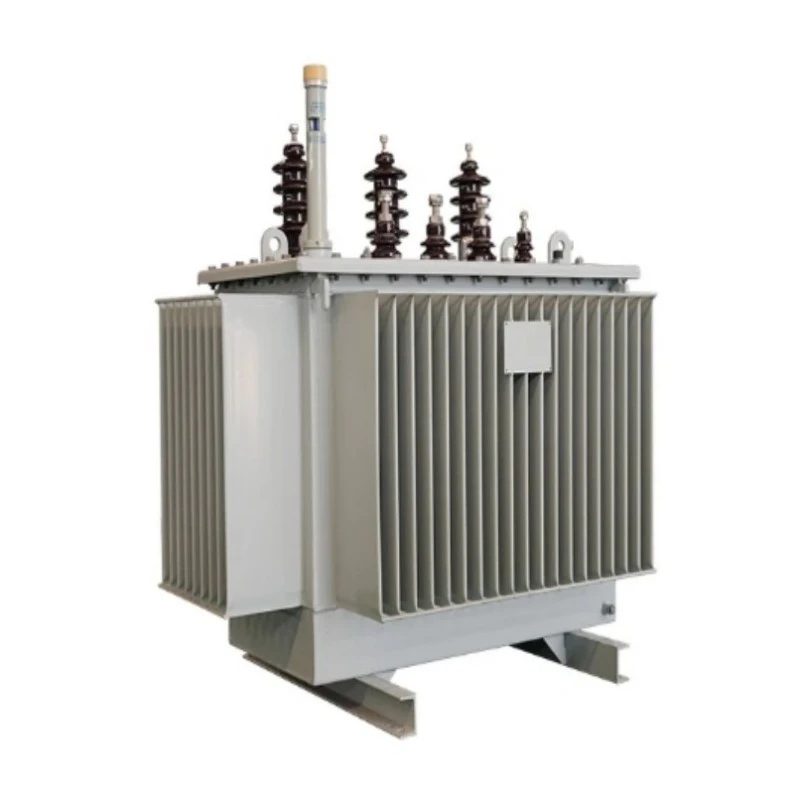

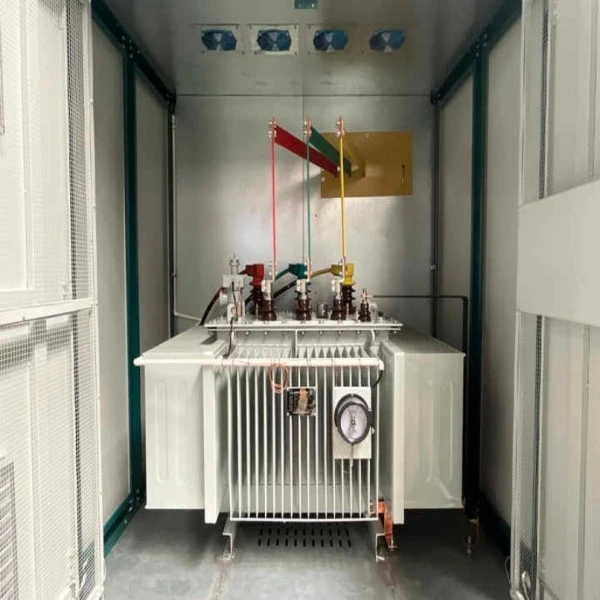

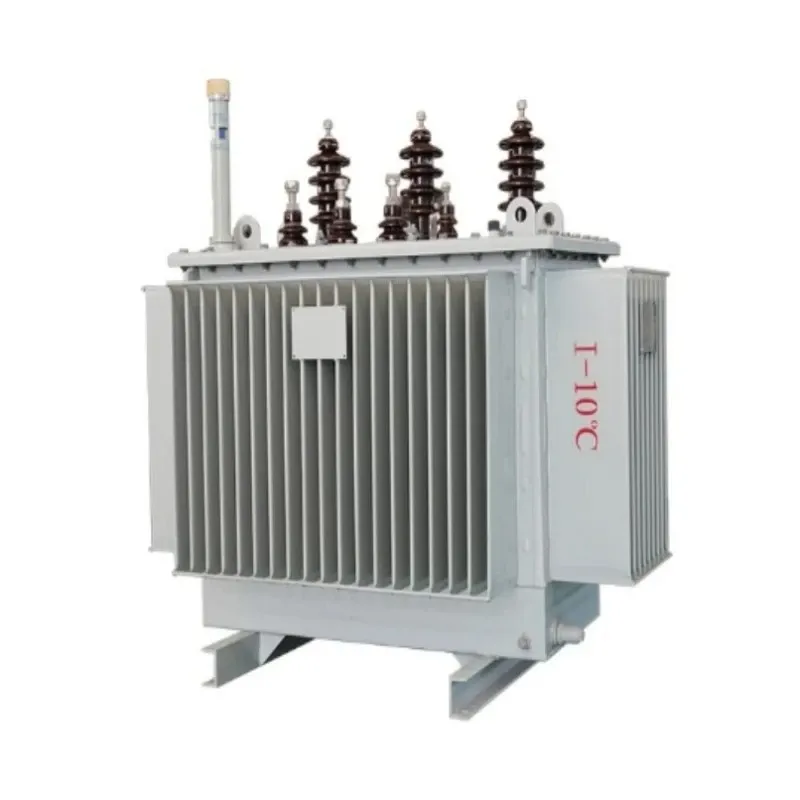

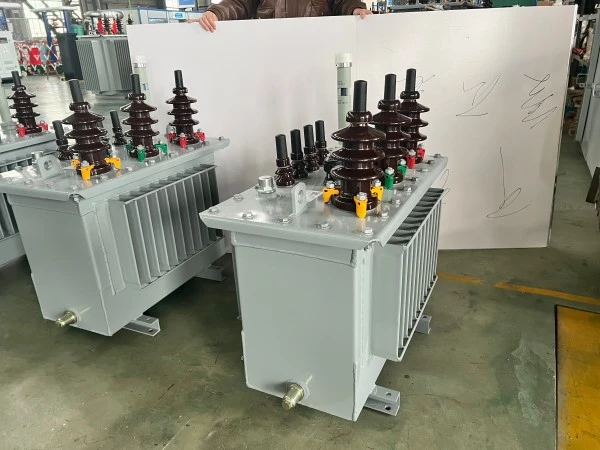

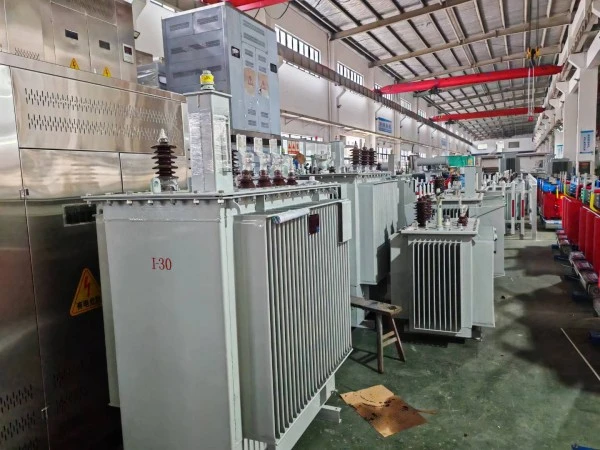

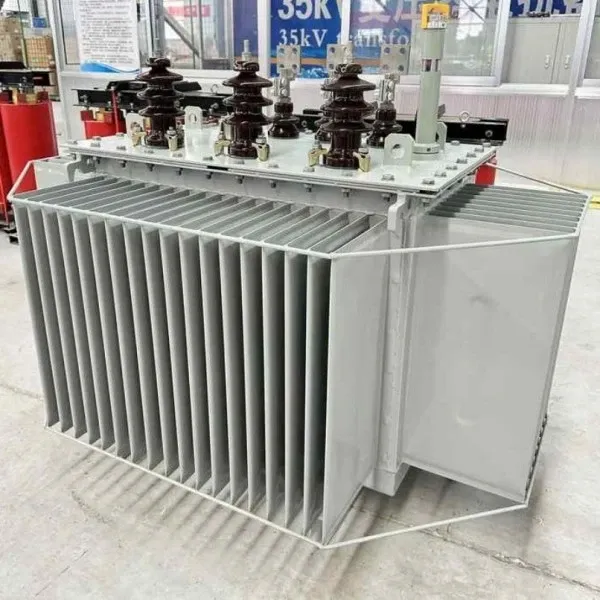

ترانسفورماتور تک فاز روغن غوطه ور S13

ترانسفورماتور الکتریکی غوطه‌ور شده در روغن تک فاز S13 به‌طور خاص برای کاربردهای منبع تغذیه تک‌فاز، مانند برق‌رسانی روستایی، توزیع روی قطب مسکونی، و استفاده تجاری سبک طراحی شده است. خرید این محصول یک ترانسفورماتور بسیار کارآمد و کم تلفات را در اختیار شما قرار می دهد که تلفات بی باری را در مقایسه با معمولی به میزان قابل توجهی کاهش می دهد.S9وسری S11، صرفه جویی قابل اندازه گیری انرژی را در طول عمر خود ارائه می دهد.

این ترانسفورماتور دارای یک هسته فولادی سیلیکونی دانه گرا با نفوذپذیری بالا با طراحی مفصل لبه پلکانی یا به صورت اختیاری یک هسته آلیاژی آمورف برای تلفات حتی کمتر است. سیستم خنک کننده غوطه ور در روغن، مدیریت حرارتی عالی را تضمین می کند، در حالی که ساختار مخزن موجدار کاملاً مهر و موم شده از اکسیداسیون روغن و ورود رطوبت جلوگیری می کند و نیازهای تعمیر و نگهداری را به طور چشمگیری کاهش می دهد. طراحی جمع و جور و سبک وزن آن، نصب و حمل و نقل را آسان می کند.

ویژگی و کاربرد محصول

ویژگی ها

مطابق با استانداردهای IEC، ANSI، GB، و SANS یا فراتر از آن است

تلفات بدون بار بسیار کم، تا 30 درصد کمتر از سری S11

طراحی مخزن راه راه کاملا مهر و موم شده بدون محافظ

ظرفیت اضافه بار بالا و پایداری حرارتی عالی

عملکرد کم صدا، ایده آل برای مناطق مسکونی

قابلیت مقاومت عالی در برابر اتصال کوتاه

جمع و جور و سبک برای نصب روی میله یا سکو

محدوده ولتاژ گسترده برای انعطاف پذیری شبکه

گزینه های روغن عایق سازگار با محیط زیست موجود است

عملکرد بدون نیاز به تعمیر و نگهداری در شرایط عادی سرویس

پرسش و پاسخ: بینش های کلیدی محصول

س: ترانسفورماتور غوطه ور روغن تک فاز چیست؟

A: Aترانسفورماتور غوطه ور روغن تک فاز نوعی ترانسفورماتور توزیع است که از روغن عایق برای سرمایش و عایق استفاده می کند و برای کار بر روی سیستم های الکتریکی تک فاز طراحی شده است. معمولاً در مناطق مسکونی، توزیع برق روستایی و کاربردهای تجاری سبک که در آن برق سه فاز مورد نیاز نیست استفاده می شود. غوطه ور شدن روغن باعث اتلاف حرارت عالی می شود و از اجزای داخلی در برابر عوامل محیطی محافظت می کند.

س: چگونه سری S13 نسبت به مدل های قبلی بازده انرژی بالاتری را به دست می آورد؟

A: سری S13 از طریق دو پیشرفت کلیدی به راندمان بالاتری دست می یابد: اول، استفاده از فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا با ساختار هسته اتصال لبه پله ای به طور قابل توجهی تلفات هیسترزیس و جریان گردابی را کاهش می دهد. دوم، هسته های آلیاژی آمورف اختیاری تلفات بدون بار را تا 50 درصد در مقایسه با فولاد سیلیکونی معمولی کاهش می دهند. این بهبودها منجر به مقادیر تلفات بدون بار می شود که 30٪ کمتر از سری S11 و بسیار کمتر از استانداردهای ملی انرژی است.

س: چرا ساختار کاملا آب بندی شده برای ترانسفورماتورهای تک فاز مهم است؟

A: ترانسفورماتورهای تک فاز اغلب در فضای باز در مناطقی با شرایط آب و هوایی متفاوت نصب می شوند. مخزن راه راه کاملا آب بندی شده نیاز به نگهدارنده را بی نیاز می کند و از تماس مستقیم روغن عایق و هوای جوی جلوگیری می کند. این امر جذب رطوبت و اکسیداسیون روغن را که از دلایل اصلی تخریب عایق هستند، متوقف می کند. در نتیجه، ترانسفورماتور در طول عمر خود نیازی به تعویض یا نگهداری روغن ندارد و هزینه های عملیاتی را تا حد زیادی کاهش می دهد.

س: آیا می توان از این ترانسفورماتور در کاربردهای انرژی تجدیدپذیر استفاده کرد؟

ج: بله. ترانسفورماتور غوطه‌ور روغن تک فاز S13 برای سیستم‌های انرژی تجدیدپذیر در مقیاس کوچک، مانند تأسیسات خورشیدی روی پشت‌بام، پروژه‌های میکرو آبی، و سیستم‌های ذخیره انرژی مسکونی مناسب است. راندمان و توانایی بالای آن در کنترل نوسانات ولتاژ، آن را برای افزایش یا کاهش توان در تنظیمات تولید پراکنده ایده آل می کند.

سناریوهای برنامه اصلی

برق دهی روستایی:برق تک فاز قابل اعتماد را برای روستاهای دور افتاده، مزارع و عملیات کشاورزی با حداقل تلفات فراهم می کند.

توزیع روی قطب مسکونی:ایده آل برای جوامع مسکونی که در آن تامین تک فاز استاندارد است و اندازه جمع و جور و صدای کم را ارائه می دهد.

ساختمانهای تجاری سبک:در مغازه های کوچک، ادارات و مراکز تجاری روستایی که نیاز به توزیع کارآمد برق دارند استفاده می شود.

یکپارچه سازی انرژی های تجدیدپذیر:مناسب برای افزایش ولتاژ از سیستم های PV خورشیدی مسکونی یا پایین آمدن از شبکه های کوچک.

قدرت ساخت و ساز موقت:طراحی سبک وزن امکان استقرار آسان برای نیازهای برق موقت در سایت های ساخت و ساز را فراهم می کند.

پارامتر محصول (مشخصات)

جدول: ترانسفورماتور غوطه ور روغن تک فاز S13 - مشخصات معمول (11 کیلوولت / 0.23 کیلوولت یا 0.4 کیلوولت)*

جزئیات تولید

مواد و فرآیند اصلی

هسته ترانسفورماتور الکتریکی غوطه‌ور شده در روغن تک فاز S13 با استفاده از فولاد سیلیکونی دانه‌گرا با نورد سرد با نفوذپذیری بالا با طرح اتصال لبه پله‌ای 45 درجه ساخته شده است. برای کاربردهایی که به بالاترین راندمان نیاز دارند، یک هسته آلیاژی آمورف موجود است که تلفات بدون بار را تا 50 درصد در مقایسه با فولاد سیلیکونی معمولی کاهش می دهد. هسته با دقت برش خورده و با چسب نوار شیشه ای نیمه خشک روی هم قرار می گیرد تا لرزش و نویز را به حداقل برساند.

سازه سیم پیچ

سیم‌پیچ‌های ولتاژ بالا و ولتاژ پایین هر دو از هادی‌های مسی بدون اکسیژن پیچیده می‌شوند که هدایت بالا و حداقل تلفات مقاومتی را تضمین می‌کنند. سیم پیچ ولتاژ پایین یک ساختار فویل یا مارپیچ با مجراهای روغن طولی دارد که به طور قابل توجهی استحکام مکانیکی و قابلیت مقاومت در برابر اتصال کوتاه را بهبود می بخشد.

سیستم عایق و خنک کننده

روغن عایق معدنی با کیفیت بالا به عنوان خنک کننده استاندارد و محیط دی الکتریک استفاده می شود. سیالات عایق با نقطه آتش بالا دوستدار محیط زیست در صورت درخواست در دسترس هستند. سیستم عایق کاغذ روغنی تحت فرآیندهای خشک کردن و پر کردن روغن با خلاء شدید قرار می گیرد، رطوبت باقیمانده و حباب های هوا را حذف می کند، ولتاژ اولیه تخلیه جزئی را بسیار بالاتر از الزامات استاندارد تضمین می کند.

مخزن و آب بندی

مخزن دارای طراحی پانل موجدار است که هم اتلاف گرما و هم جبران انبساط حرارتی را فراهم می کند و نیاز به محافظ خارجی را از بین می برد. ساختار کاملاً مهر و موم شده از اکسیداسیون روغن و ورود رطوبت جلوگیری می کند و عملکرد بدون تعمیر و نگهداری را برای عمر مفید ترانسفورماتور تضمین می کند. یک شیر کاهش فشار و گیج سطح روغن به عنوان ویژگی های ایمنی استاندارد ارائه شده است.

پرسش و پاسخ: تولید و کیفیت

س: چه آزمایش های کیفی روی هر ترانسفورماتور انجام می شود؟

پاسخ: هر ترانسفورماتور تک فاز S13 مجموعه جامعی از آزمایش‌های معمول و نوع را قبل از تحویل انجام می‌دهد، از جمله اندازه‌گیری‌های تلفات بدون بار و تلفات بار، آزمایش‌های امپدانس اتصال کوتاه، آزمایش‌های مقاومت در برابر ولتاژ اضافه القایی، آزمایش‌های تخلیه جزئی، و آزمایش‌های ضربه صاعقه. تمام نتایج آزمایش مستند و قابل ردیابی است.

س: طراحی مخزن راه راه چگونه به قابلیت اطمینان کمک می کند؟

پاسخ: طراحی مخزن موجدار سه عملکرد حیاتی را انجام می دهد: مساحت سطح را برای اتلاف گرمای کارآمد افزایش می دهد، ظرفیت انبساط انعطاف پذیر را برای سازگاری با تغییرات حجم روغن با دما فراهم می کند، و محیطی کاملاً مهر و موم ایجاد می کند که روغن را از آلاینده های خارجی جدا می کند. این امر نیاز به محافظ روغن و سیستم تنفس را از بین می برد و نقاط احتمالی خرابی را کاهش می دهد و تعمیر و نگهداری را ساده می کند.

س: عمر مورد انتظار این ترانسفورماتور چقدر است؟

پاسخ: در شرایط کارکرد عادی، ترانسفورماتور الکتریکی غوطه‌ور شده در روغن تک فاز S13 برای عمر مفید کمتر از 30 سال طراحی شده است. ساخت و ساز کاملا مهر و موم شده و مواد با کیفیت بالا، قابلیت اطمینان طولانی مدت را بدون نیاز به تعویض روغن یا تعمیر و نگهداری هسته تضمین می کند.

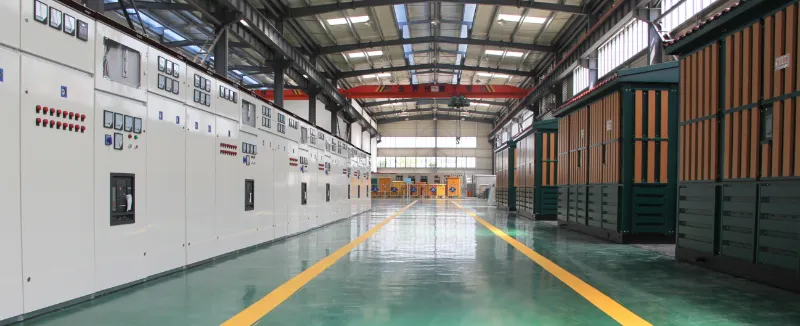

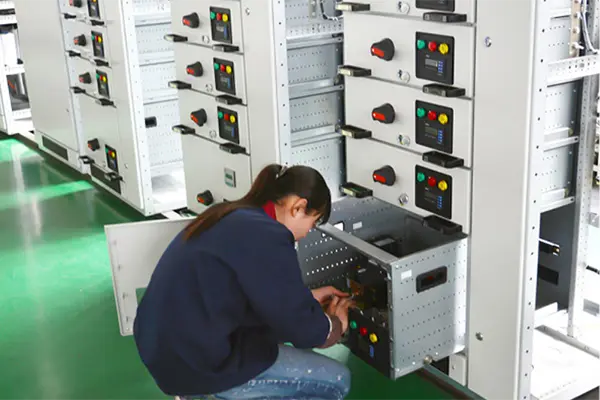

قابلیت تولید

لوگائو پاور خطوط تولید ترانسفورماتور مدرن مجهز به سیم پیچ پیشرفته، برش هسته، خشک کردن خلاء و تجهیزات تست را اداره می کند. ما از تولید OEM و ODM پشتیبانی می کنیم و راه حل های سفارشی برای ولتاژ، ظرفیت، فرکانس و استانداردهای بین المللی ارائه می دهیم که کیفیت پایدار و تحویل قابل اطمینان را تضمین می کند.

خدمات پس از فروش محصول

پس از نصب و راه اندازی ترانسفورماتور، ضمانت عدم نشتی آن و عدم پوسته شدن یا محو شدن رنگ تضمین می شود. گارانتی 5 ساله و پشتیبانی فنی مادام العمر ارائه می شود. هرگونه مشکل کیفیتی که در استفاده معمولی در دوره گارانتی رخ دهد پوشش داده می شود.

همه ترانسفورماتورهای تک فاز S13 تحت پوشش خدمات پشتیبانی مادام العمر هستند که از در دسترس بودن طولانی مدت قطعات یدکی و کمک فنی اطمینان حاصل می کند.

عمر سرویس تحت شرایط عملیاتی مشخص کمتر از 30 سال نیست.

در صورت خرابی تجهیزات، تامین کننده ظرف یک ساعت پس از دریافت اخطار از خریدار پاسخ می دهد و پرسنل فنی را ظرف 24 ساعت در داخل کشور به سایت اعزام می کند.

تعهد خدمت

ترانسفورماتور الکتریکی غوطه ور روغن تک فاز S13 مطابق با الزامات سیستم مدیریت کیفیت ISO 9001:2015/2018 ساخته شده است و اطمینان حاصل می کند که محصول قبل از خروج از کارخانه 100٪ استانداردهای کیفیت را برآورده می کند.

شرکت ما خدمات جامع پیش فروش، حین فروش و پس از فروش را برای اطمینان از رضایت مشتری ارائه می دهد.

شرکت ما 5 سال گارانتی و پشتیبانی فنی مادام العمر ارائه می دهد. در صورت بروز هرگونه مشکل کیفی، ما محصول را به صورت رایگان تعمیر یا تعویض می کنیم و رضایت 100% مشتری را تضمین می کنیم.

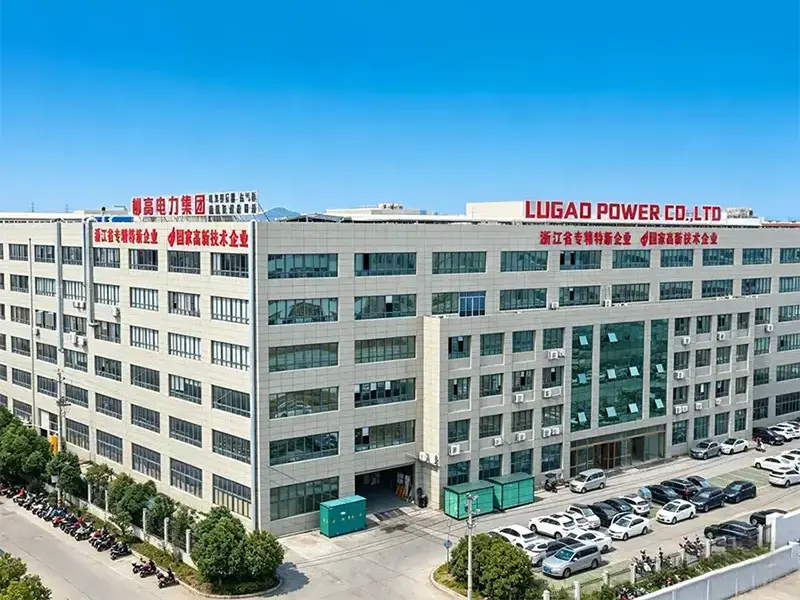

استحکام کارخانه

با سالها تجربه در ساخت تجهیزات انتقال و توزیع برق،لوگائو پاوریک پایگاه تولید حرفه ای اختصاص داده شده برای ارائه راه حل های ترانسفورماتور قابل اعتماد برای شرکت های برق جهانی، پیمانکاران EPC، تاسیسات صنعتی و پروژه های انرژی تجدید پذیر ایجاد کرده است.
