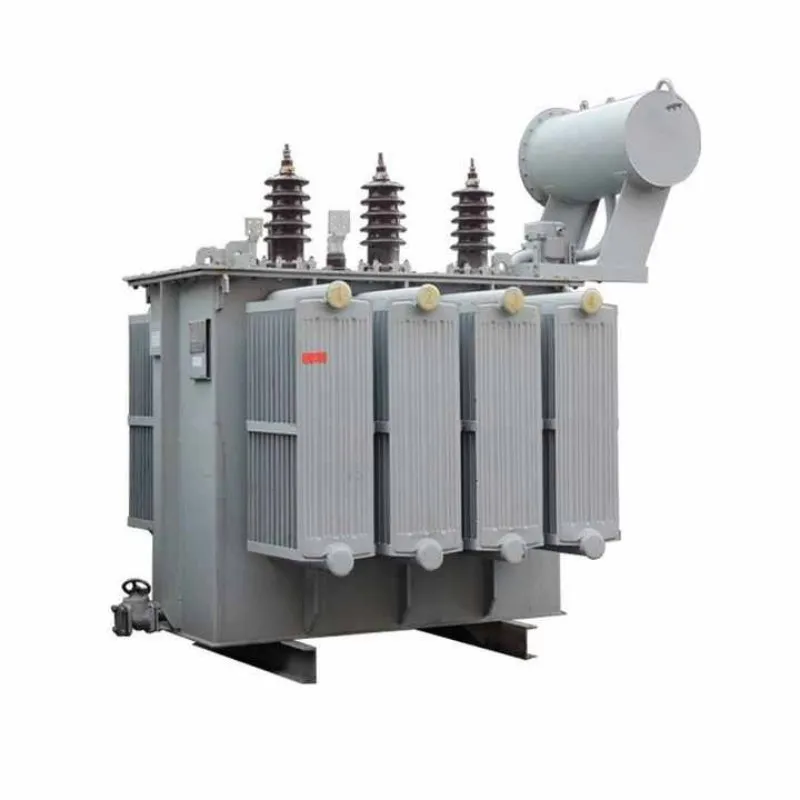

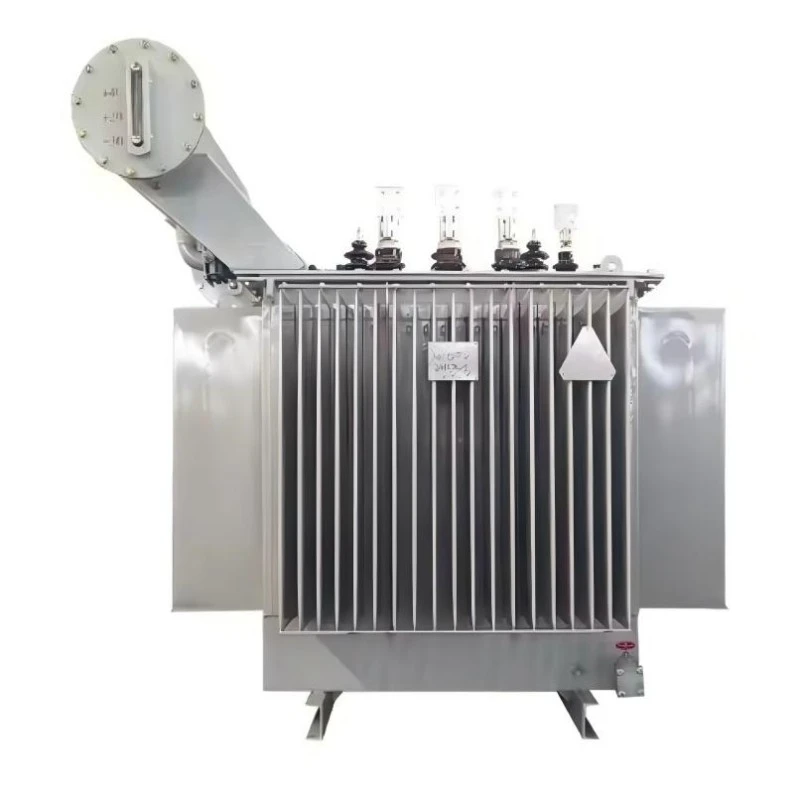

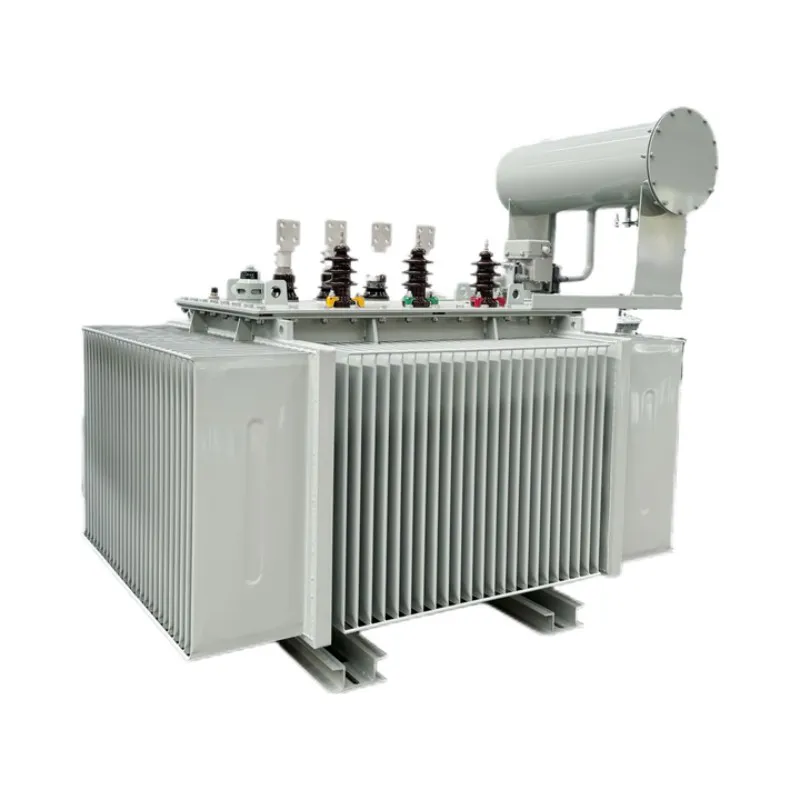

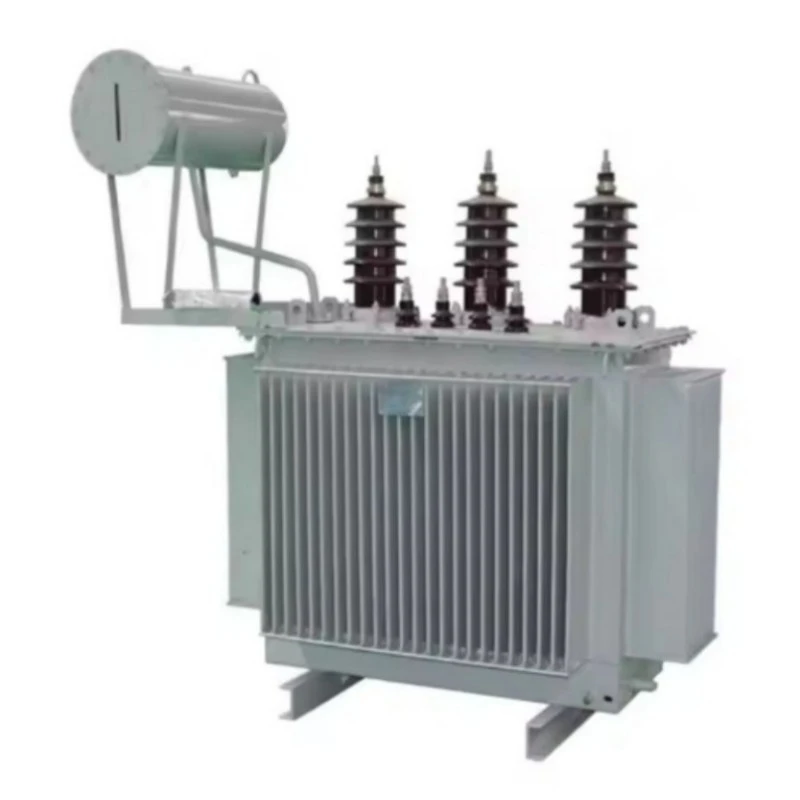

ترانسفورماتور کم مصرف سه فاز فضای باز کاملا آب بندی شده

ترانسفورماتور صرفه جویی در مصرف انرژی در فضای باز کاملاً مهر و موم شده یک دستگاه توزیع نسل بعدی است که با دقت طراحی شده است تا برق ولتاژ متوسط ​​(مانند 10 کیلو ولت یا 35 کیلوولت) را به برق ولتاژ پایین ایمن (400 ولت/230 ولت) برای کاربردهای صنعتی، تجاری و مسکونی تبدیل کند. برخلاف ترانسفورماتورهای سنتی که نیاز به نمونه برداری و نگهداری منظم روغن دارند، این واحد دارای یک مخزن محکم و مهر و موم شده است که روغن عایق را به طور کامل از جو جدا می کند. این طراحی از اکسیداسیون روغن و ورود رطوبت که از دلایل اصلی تخریب و خرابی عایق هستند جلوگیری می کند.

در هسته خود، این ترانسفورماتور از فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا با طراحی مفصل لبه پلکانی پیشرفته استفاده می کند. این فناوری پسماند مغناطیسی و تلفات جریان گردابی را به حداقل می‌رساند و به مقادیر تلفات بدون باری دست می‌یابد که به طور قابل‌توجهی از استانداردهای ملی بازده انرژی فراتر می‌رود. این واحد برای نصب در فضای باز بهینه شده است، مقاومت بالایی در برابر دمای شدید، گرد و غبار و رطوبت ارائه می دهد و آن را سنگ بنای یک شبکه توزیع برق مدرن و کم تعمیر و نگهداری می کند.

ویژگی و کاربرد محصول

ویژگی های کلیدی

عملیات بدون نیاز به تعمیر و نگهداری: مخزن موجدار کاملاً مهر و موم شده نیاز به نگهدارنده و تنفس را از بین می برد و از پیری روغن و کاهش هزینه های نگهداری جلوگیری می کند.

راندمان انرژی استثنایی: تلفات بدون بار را تا 20 درصد در مقایسه با ترانسفورماتورهای استاندارد سری S11 از طریق یک هسته بهینه و سیم پیچ های مسی با رسانایی بالا کاهش می دهد.

ظرفیت اضافه بار برتر:سیستم خنک کننده غوطه ور در روغن(ONAN) عملکرد پایدار را تحت بارهای بالا پایدار و افزایش تقاضای اوج تضمین می کند.

دوام قوی در فضای باز: ساخته شده با پوشش های مقاوم در برابر آب و هوا و حفاظت IP54، در برابر دمای شدید (25- تا +40 درجه سانتی گراد)، رطوبت و قرار گرفتن در معرض اشعه ماوراء بنفش مقاومت می کند.

مقاومت در برابر اتصال کوتاه بالا: سیم‌پیچ‌های تقویت‌شده مکانیکی با سیستم گیره قوی ایمنی و قابلیت اطمینان را در هنگام خطاهای شبکه تضمین می‌کنند.

سناریوهای برنامه اصلی

شبکه‌های برق شهری و روستایی: ایده‌آل برای پست‌های فشرده در جوامع مسکونی، مراکز تجاری و پروژه‌های برق‌رسانی روستایی که تجهیزات قابل اعتماد و کم تعمیر و نگهداری ضروری است. ترانسفورماتور کم مصرف سه فاز در فضای باز کاملاً مهر و موم شده در این محیط ها عالی است.

پارک‌ها و کارخانه‌های صنعتی: توان پایداری را برای ماشین‌آلات سنگین، خطوط فرآوری و کارخانه‌های تولیدی فراهم می‌کند و بارهای متغیر را با سهولت حمل می‌کند.

یکپارچه سازی انرژی های تجدیدپذیر: ایده آل برای مزارع خورشیدی و نیروگاه های بادی، جایی که دوام در فضای باز و راندمان بالا برای افزایش ولتاژ برای اتصال به شبکه حیاتی است.

پروژه‌های زیرساختی: مستقر در فرودگاه‌ها، سیستم‌های مترو، مراکز داده و بیمارستان‌هایی که قابلیت اطمینان منبع تغذیه غیرقابل مذاکره است.

برق موقت و اضطراری: ردپای جمع و جور و ساختار مستحکم آن را برای پست های پست موقت یا سایت های تعمیر اضطراری ایده آل می کند.

پارامتر محصول (مشخصات)

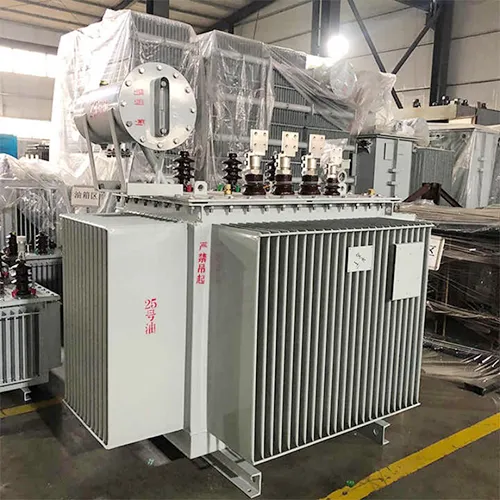

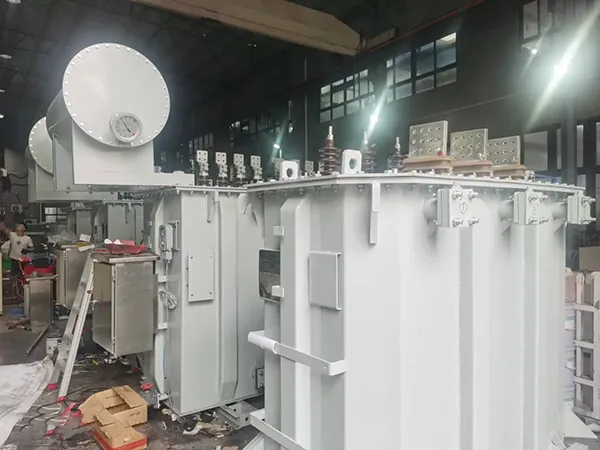

جزئیات تولید

مواد اصلی و فرآیند ساخت

هسته این ترانسفورماتور با استفاده از فولاد سیلیکونی دانه گرا نورد سرد با نفوذپذیری بالا ساخته شده است. ورقه‌ها با استفاده از فرآیند اتصال لبه پله‌ای 45 درجه برش داده شده و روی هم چیده می‌شوند و مدار مغناطیسی کاملاً یکپارچه را تضمین می‌کنند. این تکنیک تلفات جریان گردابی را به حداقل می‌رساند و جریان مغناطیسی را کاهش می‌دهد و اساس قابلیت صرفه‌جویی در انرژی را تشکیل می‌دهد. هسته با نوار شیشه ای نیمه خشک برای کاهش لرزش و اطمینان از عملکرد بی صدا محکم می شود.

سازه سیم پیچ

هر دو سیم پیچ ولتاژ بالا و ولتاژ پایین از هادی های مسی بدون اکسیژن ساخته شده اند که به دلیل رسانایی بالا و تلفات مقاومتی کم انتخاب شده اند. سیم‌پیچ ولتاژ پایین از پیکربندی فویل‌پیچ با کانال‌های طولی روغن استفاده می‌کند که نه تنها اتلاف گرما را افزایش می‌دهد، بلکه استحکام مکانیکی عالی را برای مقاومت در برابر نیروهای اتصال کوتاه فراهم می‌کند.

تکنولوژی مخزن و آب بندی

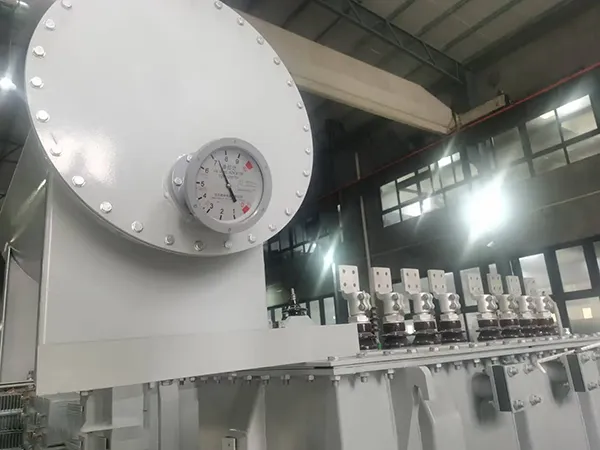

ویژگی بارز این ترانسفورماتور مخزن موجدار کاملا آب بندی شده آن است. برخلاف طرح‌های معمولی، پانل‌های راه راه منبسط و منقبض می‌شوند تا تغییرات حجم روغن به دلیل نوسانات دما را در خود جای دهند و نیازی به محافظ سنتی را از بین ببرند. این یک سیستم کاملا بسته ایجاد می کند و از تماس روغن عایق با هوای خارجی جلوگیری می کند و در نتیجه اکسیداسیون، جذب رطوبت و تشکیل لجن را از بین می برد. یک شیر کاهش فشار و یک گیج سطح روغن با دقت بالا از ویژگی های ایمنی استاندارد هستند.

سیستم عایق

ترانسفورماتور صرفه جویی در مصرف انرژی در فضای باز سه فاز کاملاً مهر و موم شده از روغن عایق معدنی با کیفیت بالا استفاده می کند که تحت یک فرآیند خشک کردن و پر کردن روغن با خلاء شدید قرار می گیرد. این تضمین می‌کند که هوا یا رطوبت باقی‌مانده در مخزن باقی نمی‌ماند، ولتاژ ابتدایی تخلیه جزئی بالا و قابلیت اطمینان طولانی‌مدت دی الکتریک را تضمین می‌کند.

تضمین کیفیت و گواهینامه

گواهینامه ها: ISO 9001:2008، CE و گزارش های جامع تست نوع از مراکز ملی تست ترانسفورماتور.

تست معمول: هر واحد تحت آزمایش 100٪ کارخانه قرار می گیرد، از جمله آزمایش های افت بی باری، افت بار، امپدانس اتصال کوتاه، مقاومت در برابر ولتاژ اضافی القایی و آزمایش های تخلیه جزئی.

کنترل کیفیت: فرآیند تولید ما دارای نظارت در زمان واقعی مونتاژ هسته، سیم پیچی و مونتاژ نهایی است تا اطمینان حاصل شود که هر ترانسفورماتور معیارهای کیفیت دقیق ما را برآورده می کند.

چرا Lugao Power را انتخاب کنید؟

انتخاب Lugao Power به معنای سرمایه گذاری در محصولی است که برای طول عمر مهندسی شده است. تخصص ما در ساخت ترانسفورماتور صرفه جویی در انرژی سه فاز کاملاً مهر و موم شده در فضای باز تضمین می کند که واحدی دریافت می کنید که نه تنها نیازهای الکتریکی شما را برآورده می کند، بلکه به کاهش انتشار کربن و کاهش بودجه عملیاتی کمک می کند.

خدمات پس از فروش

گارانتی 5 ساله: ما عملکرد بدون نشتی و بدون لایه برداری را تضمین می کنیم. هر گونه نقص تولید در استفاده معمولی برای تعمیر یا تعویض رایگان پوشش داده می شود.

پشتیبانی از خدمات مادام العمر: قطعات یدکی و کمک فنی برای کل عمر ترانسفورماتور در دسترس هستند.

عمر خدمات 30 ساله: طراحی شده با مواد درجه یک برای اطمینان از سه دهه عملکرد قابل اعتماد.

پاسخ سریع: در صورت خرابی تجهیزات، تیم ما ظرف یک ساعت پس از اطلاع رسانی پاسخ می دهد و پرسنل فنی را ظرف 24 ساعت در داخل کشور به سایت اعزام می کند.

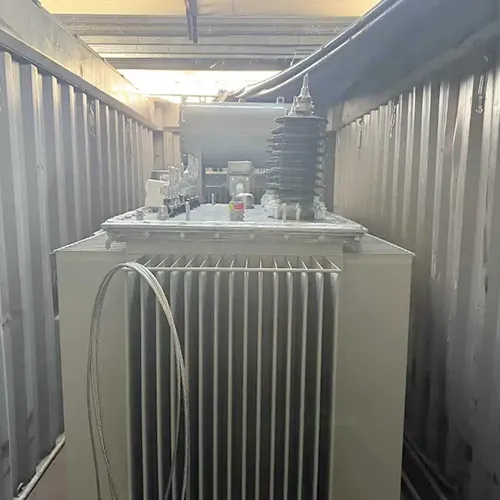

بسته بندی و تحویل

بسته بندی: ترانسفورماتور کم مصرف سه فاز در فضای باز کاملاً مهر و موم شده به طور ایمن در یک جعبه چوبی مقاوم در برابر آب و هوا بسته بندی شده است یا برای محافظت بهینه در طول حمل و نقل بسته بندی شده است.

شرایط حمل و نقل: تحویل با روغن پر شده با مخزن کاملا مهر و موم شده، همراه با گزارش تست کارخانه، دفترچه راهنمای نصب، و نقشه های ابعادی دقیق.

لوازم جانبی استاندارد: هر واحد شامل یک گیج سطح روغن، شیر فشار شکن، دماسنج صفحه ای، بوشینگ های فشار قوی و ولتاژ پایین، پیچ های اتصال زمین و یک مجموعه سخت افزاری کامل برای نصب می باشد.

پرسش و پاسخ: سوالات متداول

Q1: ترانسفورماتور صرفه جویی در انرژی در فضای باز سه فاز کاملا آب بندی شده چیست؟

A1: این یک ترانسفورماتور توزیع است که برای استفاده در فضای باز با یک مخزن مهر و موم شده هرمتیک طراحی شده است. برخلاف واحدهای سنتی با محافظ روغن، این طرح از تماس روغن عایق با هوا جلوگیری می کند و خطر اکسیداسیون و جذب رطوبت را از بین می برد که به طور قابل توجهی باعث کاهش تعمیر و نگهداری و افزایش طول عمر آن می شود.

Q2: چگونه این ترانسفورماتور در مقایسه با مدل های قدیمی تر در مصرف انرژی صرفه جویی می کند؟

A2: صرفه جویی در انرژی از طریق استفاده از فولاد سیلیکونی دانه گرا با نفوذپذیری بالا و ساختار اتصال هسته بهینه به دست می آید. این امر تلفات بی باری (هیسترزیس و جریان گردابی) را در مقایسه با ترانسفورماتورهای سری S9 یا S11 معمولی بیش از 15 تا 20 درصد کاهش می دهد که منجر به کاهش قابل توجه قبض برق در طول عمر دستگاه می شود.

Q3: آیا این ترانسفورماتور واقعاً بدون نیاز به تعمیر و نگهداری است؟

A3: بله، در شرایط عملیاتی عادی. از آنجایی که ترانسفورماتور کم مصرف سه فاز در فضای باز کاملاً مهر و موم شده از مخزن موجدار بدون تنفس استفاده می کند، روغن هرگز در اثر قرار گرفتن در معرض هوا یا رطوبت تحلیل نمی رود. این امر نیاز به آزمایش دوره ای روغن، فیلتر کردن یا تعویض را که برای ترانسفورماتورهای معمولی مورد نیاز است، از بین می برد.

Q4: آیا این ترانسفورماتور می تواند شرایط اتصال کوتاه را با خیال راحت انجام دهد؟

A4: کاملاً. با سیم‌پیچ‌های تقویت‌شده مکانیکی با استفاده از سیم‌پیچ‌های ولتاژ پایین با فویل و یک سیستم گیره قوی طراحی شده است. همه واحدها در طول مرحله آزمایش نوع تحت آزمایش‌های دقیق ضربه اتصال کوتاه قرار می‌گیرند تا اطمینان حاصل شود که می‌توانند بدون آسیب در برابر خطاهای شبکه مقاومت کنند.
