هنگامی که رلههای حفاظتی نتوانند عیب را در پنجره بحرانی 0.1 ثانیه برطرف کنند، فلاش قوس حاصل میتواند شینها را تبخیر کند و خاموشیهای فاجعهبار پست را ایجاد کند - اما چگونه میتوان تجهیزات سوئیچینگ را انتخاب کرد که هم قطع سریع خطا و هم استقامت مکانیکی طولانیمدت را تحت تنشهای مکرر اتصال کوتاه تضمین میکند؟ Lugao Power Co., Ltd. این مشکل را با راهحلهای کلید ولتاژ بالا ما که بهعنوان سیستمهای محصور شده با فلز و بهشدت آزمایششده طراحی شدهاند، دارای قطع کنندههای مدار خلاء یا SF6 با درجهبندی قطع تا ۴۰ کیلو آمپر هستند، ارائه میکنند که خدمات شهری و تأسیسات صنعتی سنگین را با حفاظت و کنترل قابل اعتماد برای شبکههای توزیع اولیه که در آن جریانهای خطا شدید است و منبع تغذیه مداوم است، ارائه میکند.
مواجهه با جریان های خطا بالا؟ در اینجا نحوه تعیین اینکه آیا تجهیزات سوئیچ HV تنها گزینه شماست یا خیر، آمده است
تیمهای تدارکات مهندسی، هنگام ارزیابی تامینکنندگان واجد شرایط سوئیچگیر برای شبکههای توزیع اولیه، اغلب میپرسند: در چه سطح فعلی خطا، حفاظت از RMU ناکافی میشود و مشخصاتتابلو برق فشار قویبا مدارشکن تمام توان؟ پاسخ به بزرگی جریان خطا، الزامات هماهنگی حفاظت و بحرانی بودن مدار بستگی دارد.
کلید ولتاژ بالا به طور خاص برای شبکه های توزیع اولیه طراحی شده است که در آن جریان های خطا شدید است و سیستم حفاظتی باید جریان های اتصال کوتاه را بدون تکیه بر فیوزهای پشتیبان قطع کند. برخلاف RMU ها که سوئیچ های بار را با فیوزها برای حفاظت از خطای اقتصادی ترکیب می کنند، تابلو برق فشار قوی دارای قطع کننده های مدار قدرت است که قادر به قطع جریان های اتصال کوتاه کامل تا 40 کیلو آمپر یا بالاتر هستند. این پیکربندی برای پستهای برق، نیروگاههای صنعتی سنگین و تأسیسات انرژیهای تجدیدپذیر که در آن سطوح خطا از توانایی تجهیزات محافظتشده در برابر فیوز بیشتر است، ضروری است.
کلید ولتاژ بالا لوگائو دارای تنظیمات قطع کننده مدار قابل کشیدن یا ثابت است که انعطاف پذیری را برای نگهداری و بهره برداری فراهم می کند. ساختار محصور شده با فلز با محفظههای شینه جدا شده، مهار خطا را تضمین میکند و از انتشار قوس داخلی به بخشهای مجاور جلوگیری میکند. طراحی قوی، تایید شده از طریق آزمایش نوع دقیق، چندین دهه خدمات قابل اعتماد را در محیط های پر تقاضا ارائه می دهد.
Lugao چگونه مقاومت قوس و اتصال کوتاه را تأیید می کند؟
کلید ولتاژ بالا باید نیروهای الکترومغناطیسی بسیار زیاد و انرژی فلاش قوس الکتریکی تولید شده در شرایط خطای شدید را تحمل کند. سیستم های سوئیچ ولتاژ بالا لوگائو با پایه های دی الکتریک بالا طراحی شده اند که از طریق آزمایش های دقیق تایید شده اند: مقاومت فرکانس توان در 42 کیلو ولت برای یک دقیقه و مقاومت در برابر ضربه رعد و برق در 75 کیلو ولت، مطابق با استانداردهای IEC 62271-200 یا بالاتر از آن. رتبهبندیهای مقاومت در برابر اتصال کوتاه از طریق آزمایش تمام توان، با نمونههایی از جمله 20 کیلو آمپر تا 40 کیلو آمپر RMS در سمت ولتاژ بالا تأیید میشوند.
مقاومت قوس الکتریکی یک ویژگی ایمنی حیاتی است. تابلو برق ما تحت آزمایش خطای قوس داخلی (رده بندی IAC) قرار می گیرد تا اطمینان حاصل شود که محفظه می تواند انرژی قوس را در خود داشته باشد و به طور ایمن آن را تخلیه کند و از پرسنل و تجهیزات مجاور محافظت کند. بازرسی های پس از آزمایش یکپارچگی اتصال شینه و تغییر شکل ساختاری صفر را تأیید می کند و مهندسین پروژه را از پایداری سیستم در شرایط سخت ترین خطا اطمینان می دهد.
چه حفاظت های سازه ای و سازگاری های زیست محیطی ادغام شده اند؟
محفظه تابلو برق که در معرض آب و هوا، گرد و غبار و رویدادهای قوس بالقوه قرار دارد، اولین دفاع در برابر تخریب محیط زیست و پیامدهای حوادث است. سوئیچگیر ولتاژ بالا Lugao دارای رتبه های حفاظتی IP4X برای واحدهای داخلی و رتبه های بالاتر برای نصب در فضای باز است که مقاومت موثری در برابر ورود ذرات جامد و پاشش آب ایجاد می کند. این محفظه از فولاد مقاوم در برابر خوردگی با سطوح ضد خوردگی (ضخامت 2 میلیمتر برای اجزای حیاتی) ساخته شده است، این محفظه در برابر دمای شدید محیط، رطوبت بالا و جوهای خورنده ساحلی مقاومت میکند.
شینه جدا شده و محفظه های قطع کننده مدار، ایمنی بیشتری را از طریق جداسازی فیزیکی قطعات برق دار فراهم می کند. هر محفظه عملکردی به طور مستقل با موانع مقاوم در برابر آتش مهر و موم شده است که از انتشار خطا بین بخش ها جلوگیری می کند و شامل حوادث احتمالی در محفظه مبدا می شود. این طراحی بخشبندی تضمین میکند که خطا در یک بخش، یکپارچگی بخشهای مجاور را به خطر نمیاندازد، پایداری سیستم را حفظ میکند و آسیب را کاهش میدهد.
لوگائو چه کلاسهای ولتاژ و گزینههای پیکربندی را میتواند تامین کند؟

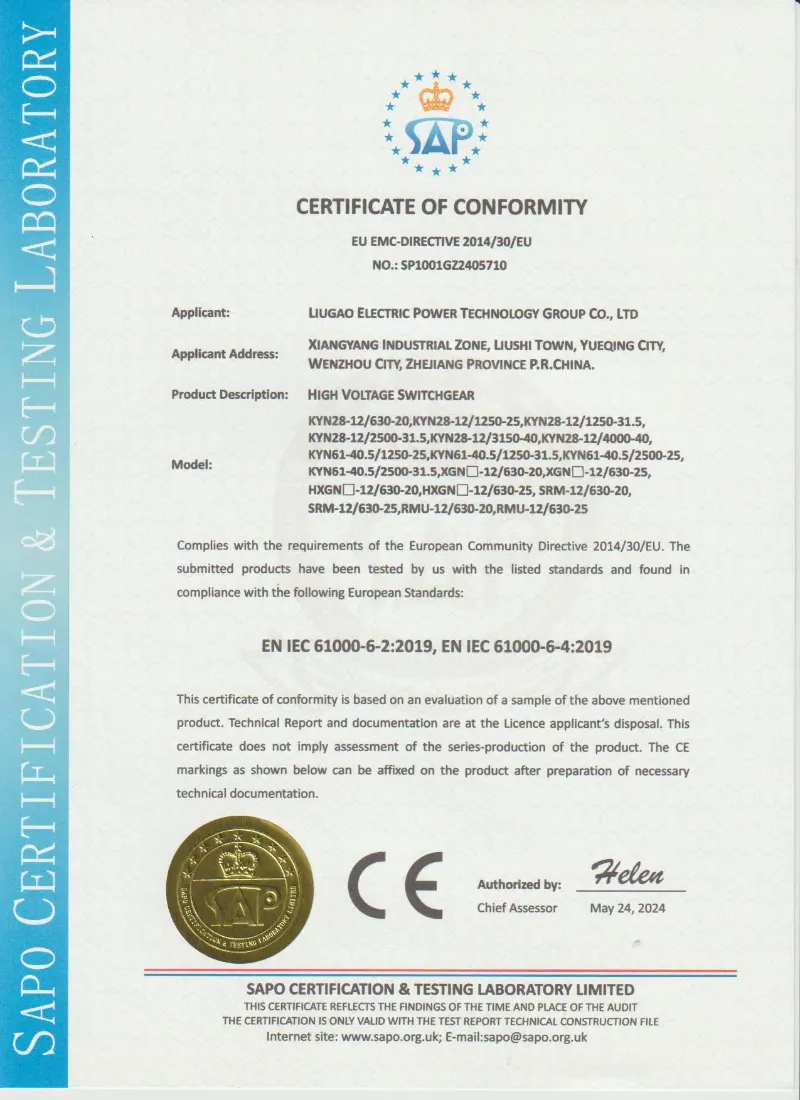

کارگاه تولید دارای گواهینامه ISO9001 و SGS لوگائو، مجهز به خطوط مونتاژ حرفه ای و محفظه های تست تمام توان، کلید ولتاژ بالا را مطابق با استانداردهای بین المللی IEC، GB، CE، و CCC تولید می کند و از استقرار مستقیم و بدون تغییرات هزینه بر سایت پشتیبانی می کند.
کلاس های ولتاژ و محدوده ظرفیت
کلاس ولتاژ
سناریوی کاربردی
گزینه های پیکربندی
کلید ولتاژ بالا 40.5 کیلوولت / 33 کیلو ولت
پست های برق، سیستم های جمع کننده مزرعه بادی، مناطق صنعتی سنگین که به مقاومت در برابر اتصال کوتاه قوی و سطوح دبی جزئی کم نیاز دارند.
پیکربندی KYN61-40.5 عایق هوا یا GIS با مدارشکن خلاء یا SF6
کلید ولتاژ متوسط 24 کیلو ولت / 13.8 کیلو ولت
ساختمان های بلند شهری، جوامع مسکونی، زیرساخت های شهرداری، برنامه های اتوماسیون شبکه ایالتی
مجهز به ماژول های هوشمندی که امکان کنترل از راه دور، سنجش و حفاظت را فراهم می کند
کلید توزیع 12 کیلو ولت / 11 کیلو ولت
مجتمع های تجاری، جوامع مسکونی، پروژه های برق رسانی روستایی
طرح های ثابت یا قابل کشیدن با گزینه های مدارشکن خلاء
تعویض دنده و گزینه های کامپوننت
Lugao تنظیمات داخلی انعطاف پذیری را برای مطابقت با نیازهای پروژه ارائه می دهد:
· نوع قطع کننده مدار:مدار شکن خلاء (VCB) برای کاربردهای ولتاژ متوسط، خاموش کردن قوس عالی و عمر طولانی تر. کلیدهای مدار SF6 برای کاربردهای ولتاژ بالاتر که به قابلیت قطع قوی نیاز دارند در دسترس است.
· انواع کابینت کلید:پیکربندیهای KYN28A، KYN61 یا GIS با طرحهای ثابت یا قابل کشیدن، شبکه حلقه پشتیبانی، ترمینال یا حالتهای منبع تغذیه دوگانه.
· حفاظت و کنترل:رله های حفاظتی یکپارچه با رابط های ارتباطی برای نظارت و کنترل از راه دور، از جمله عملکردهای حفاظت از جریان اضافه، خطای زمین، جهت و دیفرانسیل.
چگونه می توان پیکربندی کلید ولتاژ بالا ایده آل را برای پست اصلی خود انتخاب کرد؟
برای پستهای برق و نیروگاههای صنعتی سنگین که جریانهای خطا شدید است و قابلیت اطمینان مدار حیاتی است، کلید ولتاژ بالا با حفاظت قطع کننده مدار ضروری است. Lugao گزینه های پیکربندی سفارشی شده، از جمله رتبه بندی های مختلف شکن، ترتیبات باسبار، و طرح های حفاظتی را برای مطابقت با نیازهای پروژه خاص ارائه می دهد. ساخت و ساز قوی و آزمایش جامع، چندین دهه خدمات قابل اعتماد را در محیط های سخت تضمین می کند.
خط تولید ما را تماشا کنیدویدئو
برتری تولید کلید ولتاژ بالا لوگائو را به طور مستقیم تجربه کنید:

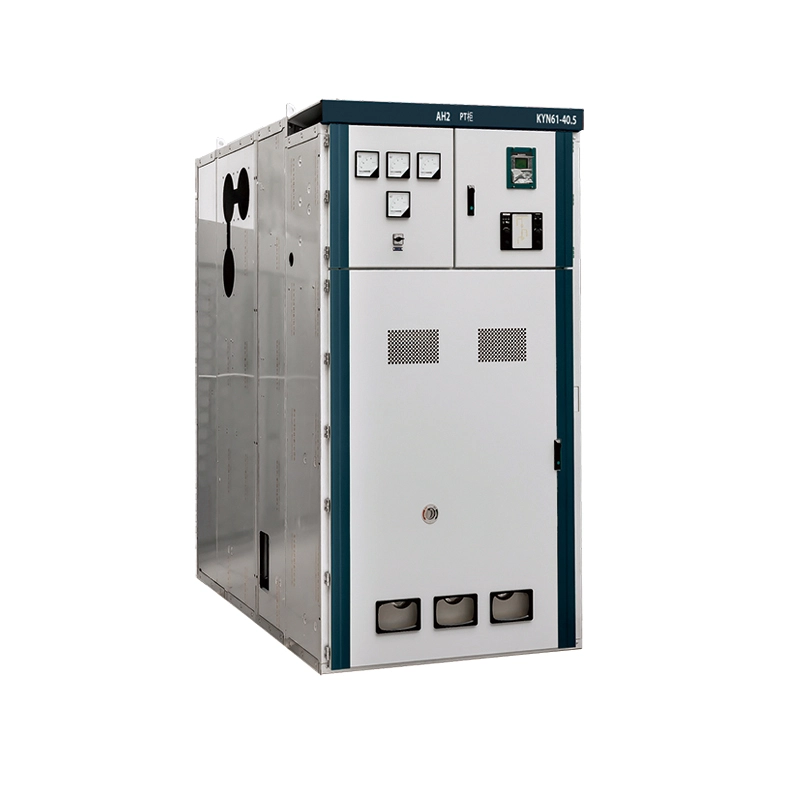

تابلو برق LUGAO KYN ولتاژ بالا عایق شده با هوا برای سیستم های توزیع برق با ولتاژ متوسط داخلی از 3.6kV تا 40.5kV طراحی شده است. این دستگاه از ساختاری با روکش فلزی، گاری دستی قطع کننده مدار خلاء قابل برداشت، قفل های مکانیکی، کلید ارت و عایق هوا بدون گاز SF6 استفاده می کند. تابلو را می توان برای فیدرهای ورودی، فیدرهای خروجی، پانل های باس-کوپلر، پانل های اندازه گیری و طرح های حفاظتی با توجه به نیاز پروژه پیکربندی کرد.
تابلوی تابلوی ولتاژ بالا ثابت نوع گاری دستی lugao برای سیستم های توزیع برق 3kV تا 40.5kV داخلی طراحی شده است. این دستگاه از ساختار محفظه محصور شده فلزی، گاری دستی قطع کننده مدار خلاء قابل برداشت، اینترلاک های مکانیکی و الکتریکی، ترانسفورماتورهای جریان و ولتاژ، رله های حفاظتی و کلید ارت استفاده می کند. تابلو را می توان برای فیدرهای ورودی، فیدرهای خروجی، حفاظت ترانسفورماتور، کنترل موتور، بانک های خازن و پروژه های توزیع پست با توجه به الزامات فنی تایید شده پیکربندی کرد.

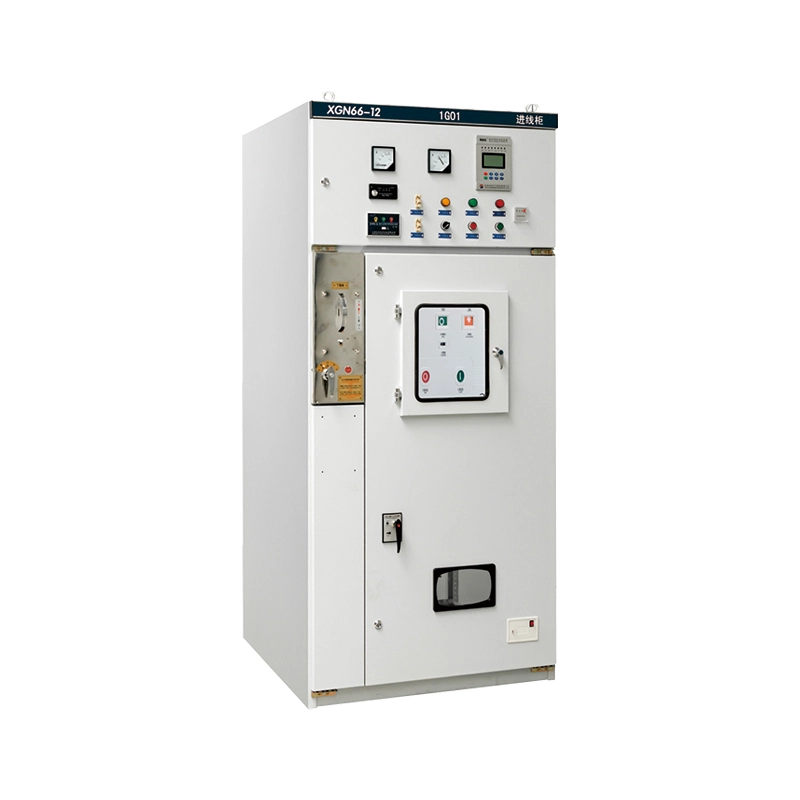

Lugao Power Co., Ltd. نسل بعدی راه حل های توزیع برق را برای شما به ارمغان می آورد. به عنوان یک تولید کننده برتر، ما کلید ولتاژ بالا ثابت فلزی AC را که برای عملکرد قابل اعتماد در سیستم های توزیع ثانویه 3.6-12 کیلوولت طراحی شده است، عرضه می کنیم. این کلید ولتاژ بالا AC ثابت فلزی محصور شده، ایمنی عملیاتی، معماری صرفه جویی در فضا و دوام طولانی مدت را در اولویت قرار می دهد. راه حل ما با استقامت مکانیکی بالاتر و گواهینامه های بین المللی، دریافت و توزیع یکپارچه برق را برای کاربردهای صنعتی و کاربردی تضمین می کند و در عین حال هزینه های تعمیر و نگهداری شما را به میزان قابل توجهی کاهش می دهد.
Lugao Power Co., Ltd. از شما دعوت می کند تا تابلو برق فشار قوی نوع ثابت XGN Box ما را کاوش کنید - راه حلی فشرده، کاملا محصور و بسیار قابل اعتماد برای شبکه های توزیع برق 6kV-35kV. این دستگاه که برای کاربردهای داخلی طراحی شده است، دارای پیکربندی قطع کننده مدار ثابت، کنتاکت های قطع کننده قابل مشاهده و عملکرد ضد تراکم قوی است. امروز با انتخاب تابلو برق فشار قوی نوع ثابت XGN Box که سختترین نیازهای شبکه شما را برآورده میکند، ایمنی توزیع و راندمان عملیاتی خود را ارتقا دهید.
Lugao Power Co., Ltd. از شما دعوت می کند تا تابلو برق زرهی پست 35 کیلوولت KYN را تهیه کنید - یک راه حل سنگین، مقاوم در برابر قوس و فلزی برای توزیع اولیه 35 کیلو ولت. با ساخت و ساز کاملاً زره پوش، چرخشکن های قابل برداشت واقعی، و قفل شدن پنج پیشگیری، ایمنی عملیاتی را تضمین می کند، خطرات فلاش قوس را کاهش می دهد و امکان تعویض سریع شکن را فراهم می کند. امروز پست 35 کیلوولت خود را با سوئیچینگ ایمن ارتقا دهید.
Lugao Power Co., Ltd. از شما دعوت می کند تا کلید ولتاژ بالا با در هم قفل شدن پنج پیشگیری از نوع KYN Center --- یک تابلو برق AC داخلی فشرده، با روکش فلزی که برای توزیع برق 3.6-12 کیلوولت مهندسی شده است. با قفل شدن کامل پنجگانه، طراحی ضد قوس، و عمر مکانیکی 30 ساله، خطاهای عملیاتی را حذف می کند، ایمنی پرسنل را افزایش می دهد و زمان توقف برنامه ریزی نشده را کاهش می دهد. امروز پست خود را با سوئیچینگ هوشمند و ایمن ارتقا دهید.
Lugao یک تولید کننده و تامین کننده حرفه ای کلید ولتاژ بالا در چین است. Lugao Power با راه حل های فنی سفارشی، پشتیبانی OEM/ODM، تست کارخانه و کمک های مهندسی، به مشتریان کمک می کند تا سیستم های توزیع برق قابل اعتماد و کارآمد را برای پروژه های سراسر جهان بسازند.
