کلید ولتاژ بالا ثابت AC فلزی محصور شده

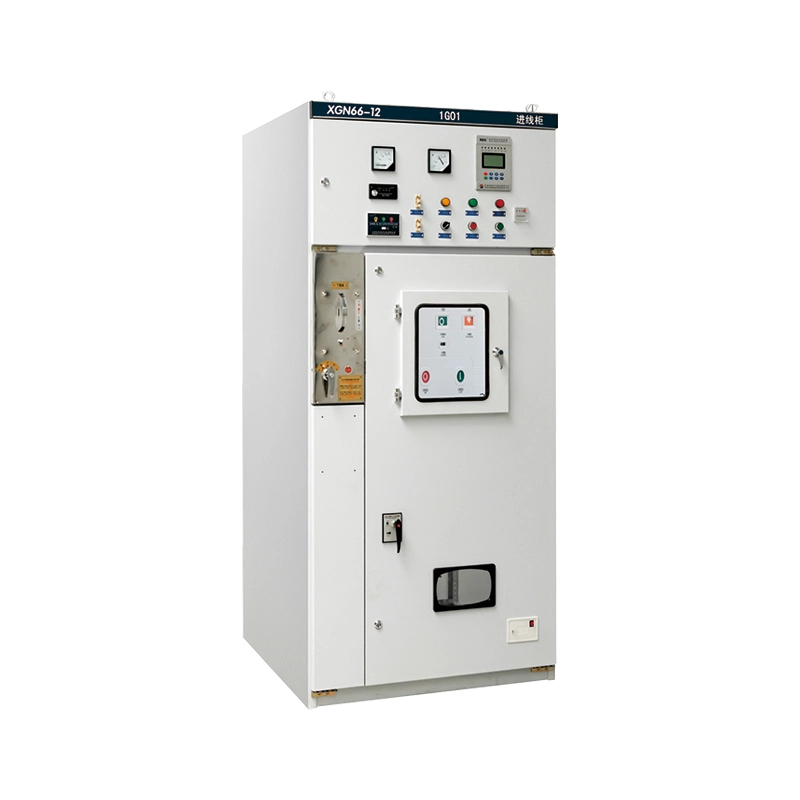

کلید ولتاژ بالا AC ثابت فلزی محصور شده (مدل: XGN66-12) یک مجموعه کامل عایق هوا در داخل ساختمان است. این برای سیستم های برق سه فاز AC 50/60 هرتز طراحی شده است که با ولتاژهای نامی 3.6kV، 7.2kV و 12kV کار می کنند.

برخلاف انواع قابل کشش، این دنده فلزی AC ثابت از یک مدارشکن خلاء نصب شده ثابت و یک سیستم جداسازی ساختار یافته استفاده می کند. این فلسفه طراحی اتصالات مدار اصلی را ساده می کند، پایداری مکانیکی را افزایش می دهد و راه حلی مقرون به صرفه را بدون به خطر انداختن ایمنی ارائه می دهد. محفظه از صفحات فولادی نورد سرد با استحکام بالا، جوش داده شده و پیچ و مهره شده برای تشکیل یک ساختار مقاوم که در برابر تغییر شکل در حین حمل و نقل و بهره برداری مقاومت می کند، ساخته شده است. این به عنوان رابط حیاتی برای دریافت انرژی الکتریکی از شبکه و توزیع آن به ترانسفورماتورها، موتورها و سایر بارهای ولتاژ بالا عمل می‌کند و عملکردهای کنترل، اندازه‌گیری و حفاظت یکپارچه را در یک فضای فشرده و فشرده ارائه می‌دهد.

ویژگی و کاربرد محصول

ویژگی های کلیدی (سبک پرسش و پاسخ)

س: چه چیزی باعث می شود که طراحی "ثابت" این کلید ولتاژ بالا ثابت فلزی AC نسبت به انواع قابل برداشت بهتر باشد؟

ج: سادگی و قدرت. از آنجایی که اجزای اصلی ثابت هستند، اتصالات مدار اولیه مستحکم‌تر بوده و کمتر در معرض مشکلات سایش تماسی مرتبط با گاری‌های دستی متحرک هستند. این طراحی حجم کابینت کمتری (تقریباً 50 درصد کوچکتر از طرح‌های سنتی) را امکان‌پذیر می‌کند و آن را برای پست‌های داخلی با فضای محدود عالی می‌کند. همچنین به طور کلی هزینه خرید اولیه پایین‌تری را ارائه می‌کند و در عین حال مکانیزم در هم‌بسته "پنج ضد" را برای جلوگیری از عملکرد نادرست حفظ می‌کند.

س: چگونه Lugao Power ایمنی پرسنل عملیاتی را تضمین می کند؟

A: ایمنی در مکانیک تعبیه شده است. راتابلو برقمجهز به سیستم قفل مکانیکی اجباری بین کلید اصلی، جداکننده و درب کابینت است. کلید ولتاژ ثابت AC فلزی محصور شده دارای یک نقطه شکست قابل مشاهده (سوئیچ جداکننده) است که به اپراتورها این امکان را می دهد تا به صورت بصری قطع شدن برق را قبل از تعمیر و نگهداری، مطابق با استانداردهای ایمنی الکتریکی جهانی، تایید کنند. علاوه بر این، اجزایی مانند جداکننده GN30-12 برای جلوگیری از قرار گرفتن در معرض فلاش قوس کاملاً محصور شده اند.

س: در چه محیط هایی می توان از این محصول استفاده کرد؟

پاسخ: این محصول برای محیط های صنعتی خشن طراحی شده است. در دماهای بین -25 درجه سانتیگراد تا +40 درجه سانتیگراد و ارتفاعات تا 1000 متر (قابل تنظیم برای ارتفاعات بالاتر) با اطمینان کار می کند. به طور گسترده در موارد زیر استفاده می شود:

1. نیروگاه ها و پست ها: به عنوان واحد اصلی ورودی/خروجی.

2. شرکت های صنعتی و معدنی: برای کنترل ماشین آلات سنگین و ترانسفورماتورها.

3. ساختمان های بلند: برای اتاق های توزیع برق در زیرزمین ها یا طبقات فنی.

4. انرژی های تجدیدپذیر: به عنوان یک نقطه هماهنگ سازی برای مزارع بادی یا خورشیدی.

س: آیا این کلید ولتاژ بالا ثابت فلزی AC از تعمیر و نگهداری آسان پشتیبانی می کند؟

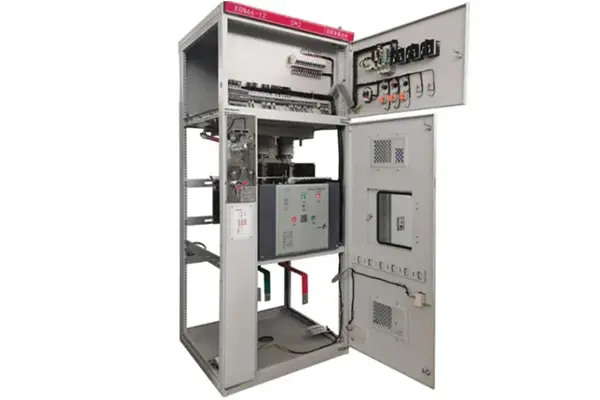

ج: قطعا. با وجود "تثبیت" بودن، تعمیر و نگهداری ساده است. پانل جلویی امکان دسترسی آسان به محفظه قطع کننده مدار را فراهم می کند و محفظه شینه در بالا جدا شده است. تعویض فیوز (در ترکیبات فیوز) ساده و ایمن است.

جزئیات تولید و تضمین کیفیت

کاردستی فنی

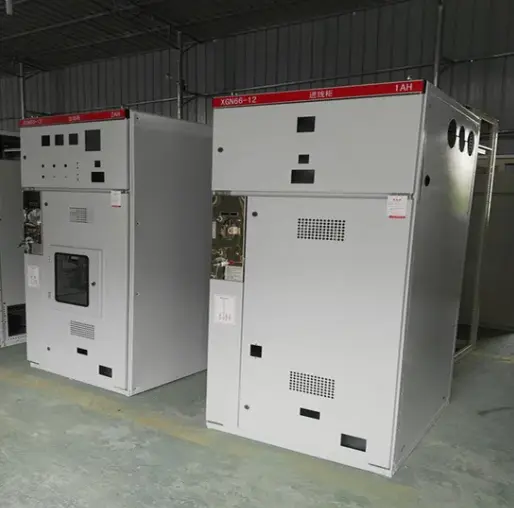

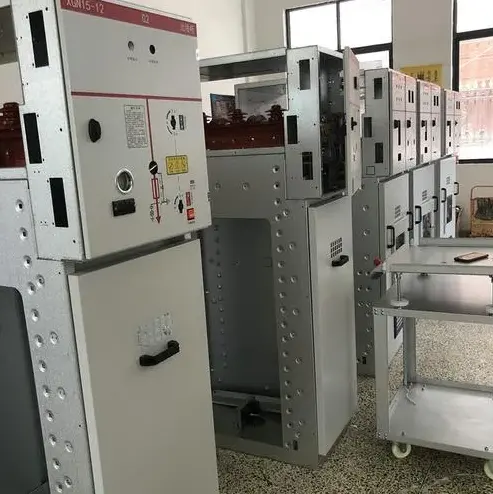

● ساخت پیشرفته: محفظه فلزی با استفاده از دستگاه‌های پانچ، خم و برش CNC پردازش می‌شود و دقت بالا و قابلیت تعویض را تضمین می‌کند. قاب با پیچ و مهره های با استحکام بالا مونتاژ می شود و تغییر شکل جوش را از بین می برد.

● عملکرد عایق: این سیستم از هوا به عنوان رسانه عایق اولیه استفاده می کند. با این حال، از طریق بهینه سازی فاصله فاز شینه و استفاده از عایق های خزش بالا، کلید ولتاژ بالا ثابت AC فلزی محصور شده به راحتی تست ولتاژ مقاومت فرکانس توان 42 کیلو ولت را پشت سر می گذارد.

● مکانیسم در هم قفل کردن: ما از یک سیستم قفل "پنج پیشگیری" قابل اعتماد استفاده می کنیم:

1. در صورت بسته بودن کلید ارت از بسته شدن بریکر جلوگیری می کند.

2. از بسته شدن کلید ارت در صورت بسته بودن بریکر جلوگیری می کند.

3. در صورت فعال بودن بریکر از باز شدن پانل های جلو/عقب جلوگیری می کند.

گواهینامه ها

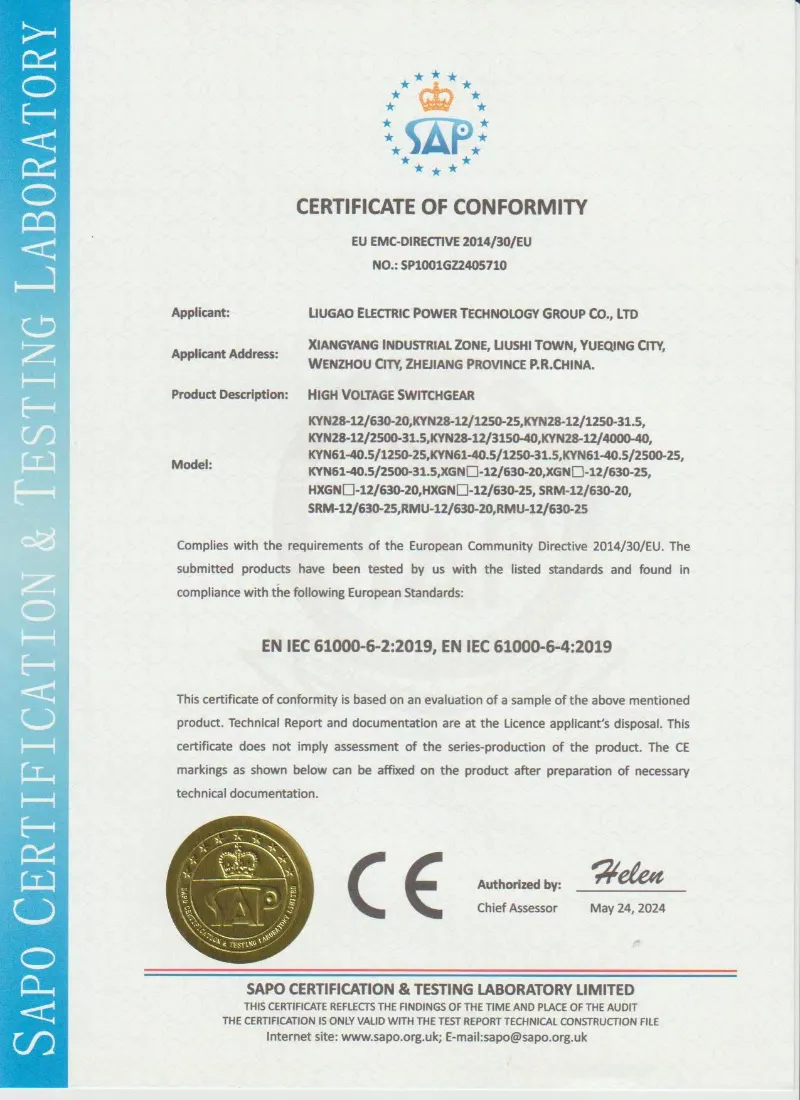

● Lugao Power Co., Ltd.به دستورالعمل های بین المللی سختگیرانه پایبند است. سری XGN66-12 ما کاملاً تایپ آزمایش شده است و مطابق با IEC 62271-200 (تجهیزات و تجهیزات کنترل فلزی AC) است. ما همچنین گواهینامه های ISO 9001 را برای تاسیسات تولید خود داریم و کیفیت ثابت را تضمین می کنیم.

پارامتر محصول (مشخصات)

انتخاب رتبه صحیح بسیار مهم است. برای یک ترانسفورماتور 1000 کیلوولت آمپر در ولتاژ 12 کیلوولت، جریان نامی 630 آمپر با ظرفیت تحمل کوتاه مدت 25 کیلو آمپر را توصیه می کنیم تا جریان های خطای احتمالی را به طور موثر مدیریت کند. برای محاسبات بار خاص با مهندسان ما مشورت کنید.

چرا Lugao Power Co., Ltd. را انتخاب کنید؟

تخصص اثبات شده صادرات:با بیش از 500 واحد استقرار موفقیت آمیز در فیلیپین، ویتنام، عربستان سعودی و نیجریه در طول 5 سال گذشته، راه حل های بسته بندی ما (شامل جعبه های فولادی تقویت شده و فیلم ضد خوردگی VCI) برای حمل و نقل دریایی در فواصل طولانی و ذخیره سازی بندر مرطوب مورد آزمایش قرار گرفته اند.

سفارشی سازی واقعی:فراتر از تطابق رنگ RAL، نسبت‌های CT/VT و پیکربندی‌های تماس کمکی را برای تناسب با طرح‌های رله حفاظتی موجود شما (سازگار با ABB/Siemens/Schneider) ارائه می‌کنیم.

زنجیره تامین چابک:ما با استفاده از اکوسیستم اجزای محلی خود، زمان تحویل 15 تا 20 روزه را تضمین می کنیم، به طور قابل توجهی سریعتر از همتایان اروپایی، بدون به خطر انداختن کیفیت اجزای کلیدی (قطع کننده های خلاء VS1/ZN63).

پاسخگویی پس از فروش

خط تلفن:سوالات فنی در عرض 2 ساعت (24/7) پاسخ داده شد.

لجستیک لوازم یدکی:قطعات یدکی حیاتی از طریق DHL/FedEx ظرف 48 ساعت ارسال می شود.

اسناد دیجیتال:ما نمودارهای سیم کشی کامل انگلیسی، SLD ها و کتابچه های راهنمای عملیات را از طریق یک پیوند ابری قبل از حرکت کشتی ارائه می دهیم و تیم سایت شما را قادر می سازد تا از قبل آماده شود.
