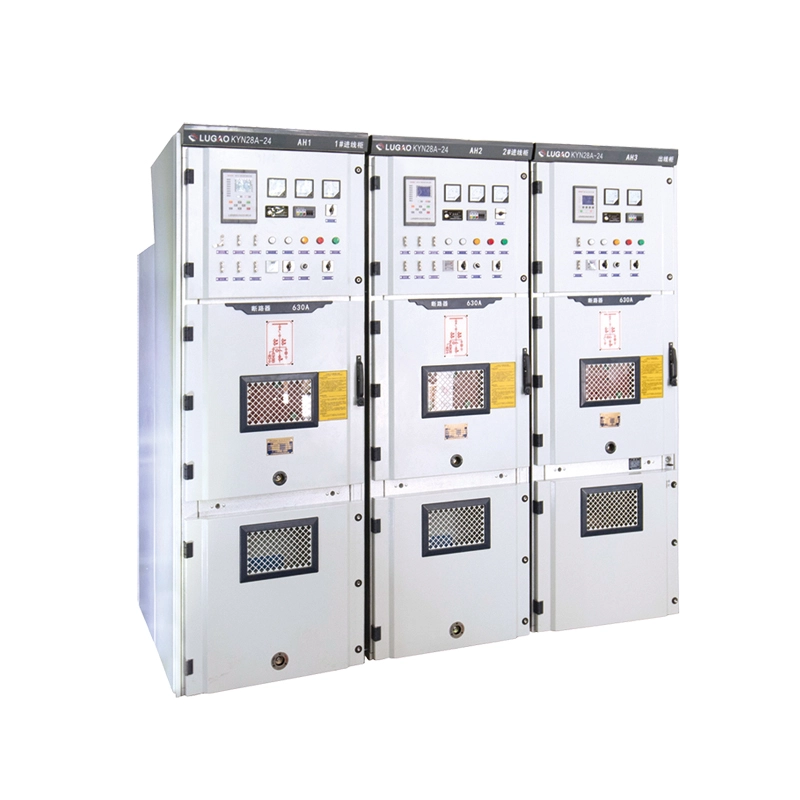

کلید 35 کیلوولت KYN پست زرهی قابل برداشت

این تجهیزات چیست؟

تابلو برق زرهی پست 35 کیلوولت KYN از نوع زرهی قابل برداشت است که در کارخانه مونتاژ شده و محصور شده فلزی است.تابلو برق فشار قوی داخلیطراحی شده برای سیستم های برق سه فاز AC 40.5kV (35kV اسمی). این متعلق به سری KYN است و در پست های برق، نیروگاه های صنعتی، مجتمع های تجاری بزرگ و ایستگاه های جمع آوری انرژی های تجدید پذیر استفاده می شود.

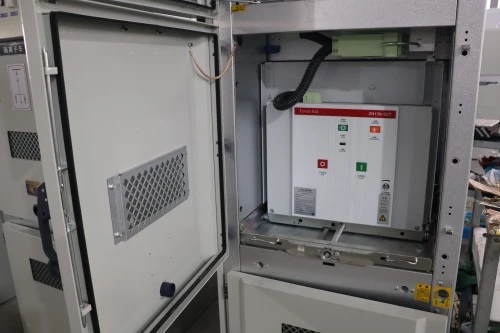

بر خلاف تابلو برق نوع ثابت که در آن بریکرها در جای خود پیچ ​​می شوند، این نوع زرهی قابل برداشت دارای یک واگن برقی متحرک است که می تواند به سه موقعیت متمایز بغلتد: کارکرد، آزمایش/ایزوله و خارج کردن. این طراحی اجازه می دهد تا یک بریکر معیوب در عرض چند دقیقه بدون قطع برق کل شین تعویض شود - یک مزیت حیاتی برای منبع تغذیه مداوم.

چه کاری انجام می دهد؟

وظیفه اصلی این تجهیزات دریافت برق ورودی 35 کیلو ولت از ترانسفورماتور یا خط هوایی، حفاظت از شبکه پایین دست با قطع کننده مدار و توزیع برق به فیدرهای خروجی مانند موتورهای ولتاژ متوسط، ترانسفورماتورهای ثانویه، بانک های خازن یا بارهای بزرگ صنعتی است. تابلو برق زرهی پست 35 کیلو ولت KYN همچنین ارائه می دهد:

● ایزوله - قطع قابل مشاهده برای نگهداری ایمن

● حفاظت – جریان اضافه، خطای زمین و قطع اتصال کوتاه از طریق رله یا IED

● اندازه گیری – اندازه گیری ولتاژ و جریان برای پست SCADA

● درهم تنیده – سیستم مکانیکی پنج پیشگیری برای از بین بردن خطای انسانی

تفکیک کد مدل

ویژگی و کاربرد محصول

ویژگی محصول

ویژگی 1: ساختار واقعی زرهی قابل برداشت

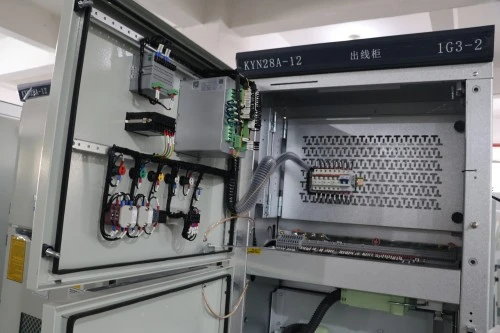

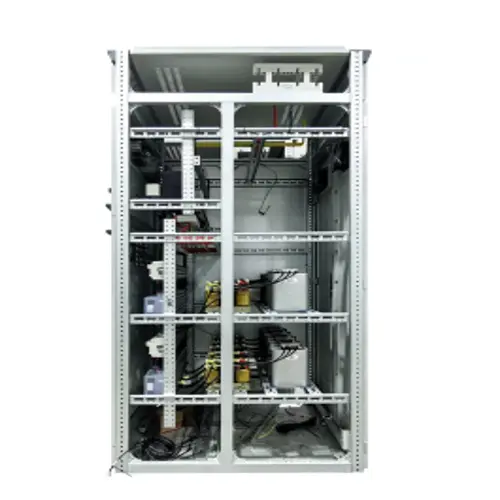

چرخ دنده فلزی قابل برداشت دارای محفظه‌های صفحه فولادی جداگانه برای شکن، شینه، پایانه کابل و کنترل ولتاژ پایین است. هر محفظه زمین شده و از انتشار فلاش قوس جدا شده است.

ویژگی 2: در هم تنیدگی مکانیکی پنج پیشگیری

سیستم پنج پیشگیری کاملاً مکانیکی است و وابسته به نرم افزار نیست. از نظر فیزیکی از:

1. بستن بریکر با سوئیچ ارت بسته

2. باز کردن درب جلو با شکن بسته

3. حرکت شکن بین موقعیت ها در هنگام زنده

4. عملکرد کلید اتصال زمین با هادی های برق

5. بستن شکن بدون قدرت کنترل

ویژگی 3: مهار گسل قوس بالا

طبقه‌بندی قوس داخلی (IAC) تا 31.5 کیلو آمپر به مدت 1 ثانیه آزمایش شد. فلپ های قوسی فشار را به سمت بالا و دور از اپراتورها هدایت می کنند.

ویژگی 4: قابلیت اطمینان عایق ولتاژ بالا

فاصله فاز به فاز و فاز به زمین از حداقل IEC 62271-200 فراتر می رود. تمام شینه ها عایق بندی شده و یا با محافظ ضد کرونا پوشانده شده اند.

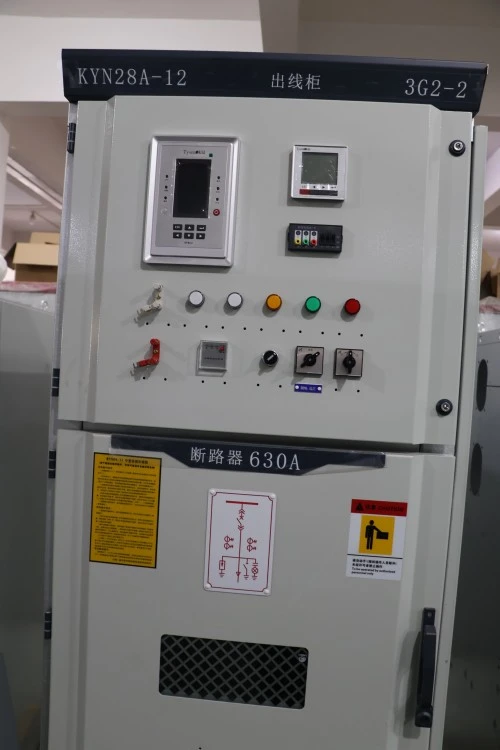

ویژگی 5: نظارت هوشمند و عملیات از راه دور

IED استاندارد (دستگاه الکترونیکی هوشمند) با پیام‌رسانی RS485/Modbus یا IEC 61850 GOOSE. نظارت بر زمان واقعی موقعیت شکن، وضعیت شارژ فنر، SF6 (در صورت استفاده)، دما و تخلیه جزئی.

مشخصات محصول

چرا Lugao Power Co., Ltd. را به جای رقبا انتخاب کنید؟

چرا مشتریان بارها و بارها ما را انتخاب می کنند:

ما گوشه های فاصله عایق، مواد شینه یا استحکام در هم قفل را برش نمی دهیم. هر کلید KYN که از کارخانه ما خارج می‌شود، تحت آزمایش مقاومت کامل 95 کیلوولت قرار می‌گیرد - نه یک آزمایش معمولی ولتاژ کاهش یافته. ما همچنین نمودارهای سیم کشی مخصوص پانل را به صورت CAD و PDF ارائه می دهیم، نه الگوهای عمومی.

بسته بندی، تحویل و خدمات پس از فروش

بسته بندی

هر پانل تابلو برق زرهی پست 35 کیلو ولت KYN با کاغذ ضد زنگ VCI + فیلم پلاستیکی پیچیده شده است.

1. سپس در یک جعبه تخته سه لا دارای گواهی بخور با لایه های فوم در تمام گوشه ها و لبه ها قرار دهید.

2. چرخ دستی شکن در موقعیت عقب نشینی حمل می شود و با براکت های حمل و نقل قفل شده است

3. شینه ها جدا می شوند، به صورت جداگانه بسته بندی می شوند، با شماره فاز و پانل برچسب گذاری می شوند

4. شاخه های ثانویه، دسته های قفسه بندی، کلیدهای زمین و فیوزهای یدکی در جعبه لوازم جانبی ضد آب و هوا در داخل محفظه LV بسته بندی شده اند.

5. کیسه های خشک کن سیلیکا ژل برای محموله های حساس به رطوبت (حمل و نقل دریایی) اضافه شده است.

حمل و نقل

1. حمل و نقل دریایی: کانتینر HC 40 فوتی دارای 6 تا 8 پانل (بسته به ابعاد) است.

2. حمل و نقل زمینی: کامیون تخت با کیسه هوای ضد لرزش و تسمه

3. اینکوترمز: EXW (کارخانه)، FOB ningbo

4. اسناد همراه با حمل و نقل

5. نقشه چیدمان کلی (به عنوان ساخته شده)

6. نمودار تک خطی با شماره گذاری پانل

7. شماتیک سیم کشی (اندازه A3، چند لایه)

8. صورتحساب مواد (شکن، CT، VT، رله)

9. گزارش آزمون معمول (با امضای QA)

10. راهنمای دستورالعمل (زبان انگلیسی یا محلی)

11. ماتریس بهم پیوسته و زمانبندی کلید (در صورت استفاده از اینترلاک کلید)

تعهد خدمات پس از فروش

1. دوره گارانتی: 12 ماه از تاریخ حمل و نقل (قابل افزایش تا 24 یا 36 ماه با قرارداد خدمات پرداخت شده)

2. پشتیبانی فنی: مشاوره رایگان مادام العمر از راه دور. مهندسان ما قبل از تحویل، نمودار تک خطی و تنظیمات رله شما را بررسی می کنند.

3. خدمات میدانی: نظارت بر نصب، کمک راه اندازی، تشخیص عیب. رایگان در طول دوره گارانتی (هزینه سفر و اقامت). پس از گارانتی، شارژ به نرخ روز + قطعات.

4. تامین قطعات یدکی: چرخ دستی های شکن، کنتاکت های اولیه، شاخه های ثانویه، دسته های قفسه بندی، سوئیچ های زمین، کنترل کننده های دما، و اجزای به هم پیوسته در انبار نگهداری می شوند. ارسال روز بعد از طریق DHL/FedEx برای لوازم یدکی حیاتی.

سوالات متداول

Q1: آیا می توان از تابلو برق زرهی پست 35 کیلوولت KYN در یک پست فشرده در فضای باز استفاده کرد؟

A: استاندارد: IP4X (فقط در فضای داخلی).

گزینه: محفظه فضای باز IP54 با سقف ضد آب و هوا و تهویه اجباری، دارای پانل های متعدد.

اقدام: هنگام درخواست قیمت، «outdoor» را مشخص کنید.

Q2: چگونه می توان قبل از انرژی دادن، اتصال پنج پیشگیری را تأیید کرد؟

پاسخ: تست گام به گام را به صورت دستی دنبال کنید (آزمون پایه: 10 دقیقه).

بررسی های کلیدی: شکن باز + اتصال زمین بسته → باید قفسه بندی را مسدود کند. شکن بسته است → درب جلو باید قفل بماند.

توصیه: تست در حین راه اندازی و هر 6 ماه یکبار.

Q3: طول عمر مخاطبین قطع کننده اولیه و نشانگر جایگزینی؟

A: کنتاکت‌های مسی با روکش نقره: دارای امتیاز برای 5000 عملیات.

نشانگر سایش: خط قرمز قابل مشاهده در انگشت تماس → جایگزین کنید.

پست معمولی (یک بار در سال قفسه بندی): بیش از 30 سال عمر می کند. عملکرد مکرر (کوره های قوس الکتریکی): اندازه گیری مقاومت تماس سالانه.
