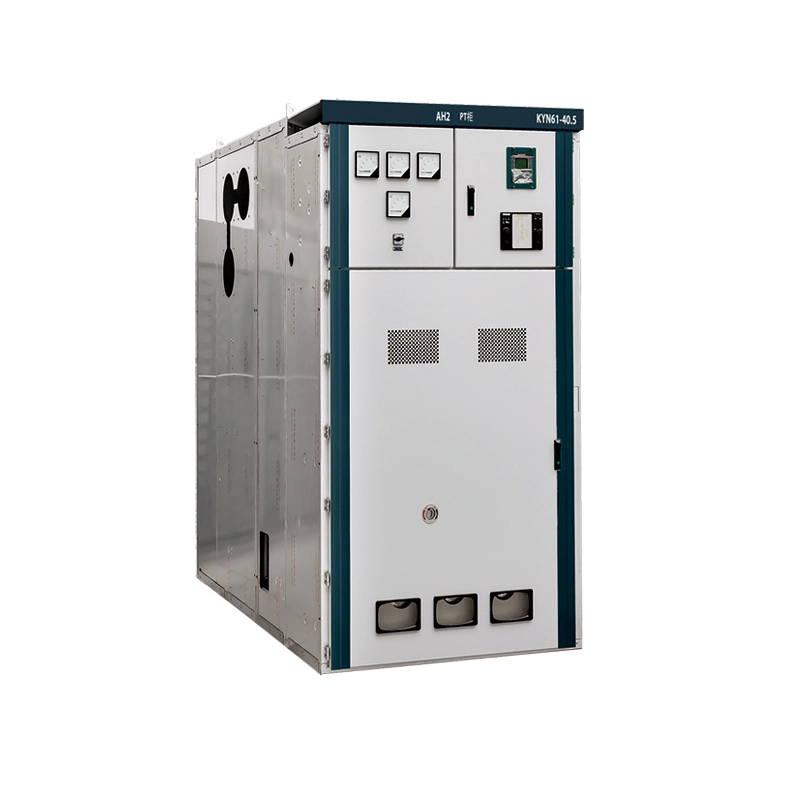

تابلو برق ولتاژ بالا KYN عایق هوا

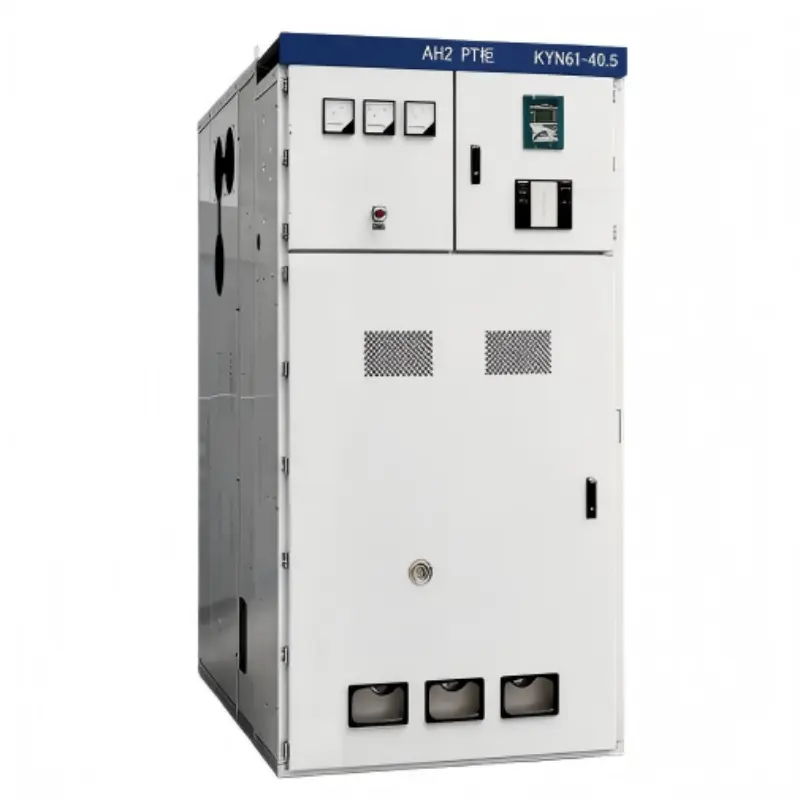

تابلو برق عایق هوای ولتاژ بالا KYN چیست؟

Switchgear یک مجموعه تابلو برق ولتاژ متوسط ​​داخلی با روکش فلزی، عایق هوا، طراحی شده برای سیستم های برق سه فاز AC که در 3.6 کیلوولت تا 40.5 کیلو ولت، 50 هرتز یا 60 هرتز کار می کنند.

نام "KYN" از نامگذاری استاندارد ملی چین پیروی می کند

K - روکش فلزی

Y – نوع گاری دستی

N - داخل ساختمان

بر خلاف تابلو برق عایق گاز (GIS) که از SF6 استفاده می کند، سری KYN به هوای جوی به عنوان رسانه دی الکتریک اولیه بین قطعات زنده و زمین متکی است.

چه کاری می تواند انجام دهد؟

این تابلو برق عایق ولتاژ بالا KYN به عنوان هاب مرکزی برای کنترل، محافظت و جداسازی تجهیزات الکتریکی فشار قوی عمل می کند. توابع اصلی آن عبارتند از:

1. دریافت و توزیع برق - شین اصلی برق ورودی را از یک ترانسفورماتور یا ژنراتور دریافت می کند، سپس آن را به چندین فیدر خروجی توزیع می کند. هر فیدر را می توان به طور مستقل تغییر داد.

2. محافظت در برابر خطاهای الکتریکی – قطع کننده های مدار خلاء یکپارچه (که در یک گاری دستی قابل جابجایی قرار دارند) هنگام تشخیص اضافه بار، اتصال کوتاه یا شرایط خطای زمین، به طور خودکار در عرض میلی ثانیه خاموش می شوند. ترانسفورماتورهای جریان عیب را حس می کنند. رله های حفاظتی فرمان سفر را آغاز می کنند.

3. تجهیزات را برای تعمیر و نگهداری جدا کنید - گاری دستی را می توان در موقعیت "قطع" قرار داد و یک شکاف هوای قابل مشاهده بین شکن و کنتاکت های اولیه ثابت ایجاد کرد. کرکره ها به طور خودکار روی کنتاکت های ثابت زنده بسته می شوند و امکان بازرسی ایمن بریکر را بدون قطع برق کل شینه فراهم می کند.

4. اندازه گیری و نظارت بلادرنگ را ارائه دهید - ترانسفورماتورهای جریان (CT) و ترانسفورماتورهای ولتاژ (VTs) نصب شده در سیگنال های تغذیه محفظه کابل به آمپرمترها، ولت مترها، تحلیلگرهای کیفیت توان و واحدهای پایانه راه دور (RTU).

5. ارتینگ ایمن را فعال کنید – یک سوئیچ ارت دستی که به صورت مکانیکی با موقعیت گاری دستی در هم قفل شده است، اجازه می دهد تا قبل از شروع کار تعمیر، سمت کابل به طور ایمن زمین شود.

6. هماهنگی با رله‌های حفاظتی – رله‌های مبتنی بر ریزپردازنده مدرن (اختیاری) جریان اضافی جهت‌دار، دیفرانسیل، خطای زمین محدود، و حفاظت از شکست قطع‌کننده را فراهم می‌کنند. ارتباط از طریق Modbus یا IEC 61850 امکان ادغام با سیستم های SCADA را فراهم می کند.

در اصل، سوئیچ‌گیر پنل عایق‌شده با ولتاژ بالا KYN مجموعه‌ای از شبکه‌های ولتاژ متوسط ​​است - قوی، شفاف (عایق‌شده در برابر هوا تا بتوانید ببینید چه اتفاقی می‌افتد)، و برای نصب در داخل ساختمان مقرون به صرفه است.

پارامترهای محصول

مزایای محصول

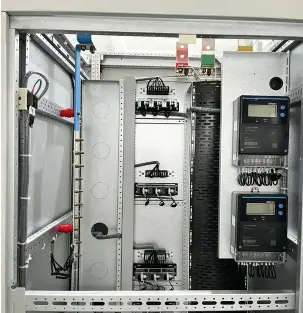

1. ساخت و ساز با روکش فلزی واقعی با بخش بندی

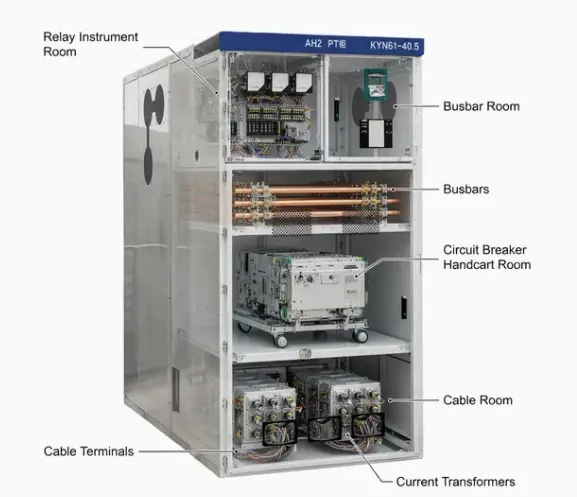

تابلو برق KYN ما پانل را به چهار قسمت کاملاً مجزا تقسیم می کند:

● محفظه اتوبوس (بالا عقب)

● محفظه گاری دستی شکن (جلو وسط)

● محفظه کابل (عقب پایین)

● محفظه ابزار ولتاژ پایین (جلو بالا)

هر محفظه توسط موانع فولادی گالوانیزه به ضخامت 3 میلی متر با پوشش های دسترسی پیچ شده جدا شده است. این تفکیک به دست می آید:

● مهار خطا – اگر قوس داخلی در یک محفظه رخ دهد، نمی تواند به محفظه های مجاور سرایت کند. طراحی ما تست IAC AFLR را تا 40 کیلو آمپر به مدت 1 ثانیه پشت سر گذاشته است.

● ایمنی پرسنل - اپراتورها می توانند درب محفظه شکن را برای دسترسی به گاری دستی باز کنند، در حالی که شینه ها فعال هستند اما کاملاً در پشت موانع فولادی ثابت محصور شده اند.

● تعمیر و نگهداری موازی – کار پایان دادن به کابل می تواند در حین سرویس کردن محفظه شکن ادامه یابد.

2. کرکره اتوماتیک برای محافظت از تماس زنده

هنگامی که گاری دستی از حالت اتصال به حالت آزمایشی حرکت می کند، کرکره های فولادی ضد زنگ به طور خودکار روی کنتاکت های اصلی ثابت (سمت خط و بار) می لغزند. ویژگی های کلیدی:

● جنس - فولاد ضد زنگ با ضخامت 3 میلی متر (نه آلومینیوم یا پلاستیک)

● عملکرد - فنری، ایمن (کرکره ها حتی در صورت شکستن فنر مکانیزم بسته می شوند - کمک گرانش)

● اینترلاک - کرکره ها را نمی توان به صورت دستی باز کرد مگر اینکه گاری دستی برداشته شود و از یک ابزار مخصوص باز کردن قفل استفاده شود (از دسترسی غیرمجاز جلوگیری می کند)

● عایق - کرکره ها با 2 میلی متر اپوکسی عایق در قسمت عقب پوشانده شده اند تا از ولتاژهای القایی جلوگیری شود.

3. عایق هوا - بدون گاز SF6

برخلاف تابلو برق عایق گاز (GIS)، تابلو برق عایق هوای ولتاژ بالا KYN تنها از هوای جوی به عنوان رسانه عایق استفاده می کند. این مزایای متعددی را به همراه دارد:

● انتشار گازهای گلخانه ای صفر – SF6 پتانسیل گرمایش جهانی 23500 برابر CO2 دارد. تنظیم کننده ها در اتحادیه اروپا و بسیاری از ایالت های ایالات متحده استفاده از SF6 را محدود می کنند. KYN عایق شده با هوا، انتخاب مطمئن آینده است.

● بدون نیاز به تجهیزات جابجایی گاز – GIS به گاری های گاز گران قیمت، فشارسنج ها، نشت یاب ها و تکنسین های تایید شده برای پر کردن مجدد نیاز دارد. KYN به هیچ یک از اینها نیاز ندارد.

● شکاف های هوایی قابل تأیید بصری – اپراتورها می توانند کنتاکت های باز یا شکاف بین گاری دستی و تماس های ثابت را ببینند. تجهیزات SF6 همه چیز را در پشت محفظه های مهر و موم شده پنهان می کند.

● هزینه چرخه عمر کمتر - بدون پر کردن مجدد گاز، بدون آزمایش رطوبت دوره ای، بدون تعویض مهر و موم. هوا رایگان است.

5. قابلیت مقاومت در برابر اتصال کوتاه بالا

ماتابلو برق KYNبه دست می آورد:

● جریان مقاومت کوتاه مدت - تا 50 کیلو آمپر به مدت 3 ثانیه

● حداکثر جریان مقاومتی نامی - تا 125 کیلو آمپر

● طبقه بندی قوس داخلی – IAC AFLR 40kA/1s (قابل دسترسی جلو، جانبی، عقب)

این رتبه‌بندی‌ها از نیازهای معمولی ابزار بیشتر است (معمولاً ۲۵ کیلوآمپر یا ۳۱.۵ کیلوآمپر برای ۳ ثانیه). قابلیت مقاومت بالا ناشی از:

● براکت های پشتیبانی باسبار 2.5 میلی متری دو تا شده

● شینه های مسی با روکش نقره با حداقل گشتاور پیچ 70 نیوتن متر

● آستین های شینه عایق برای جلوگیری از فلاش های فاز به فاز تحت ارتعاش.

ویژگی های محصول

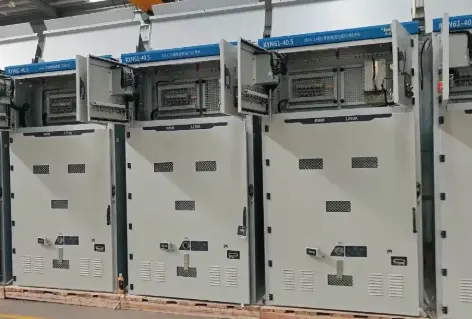

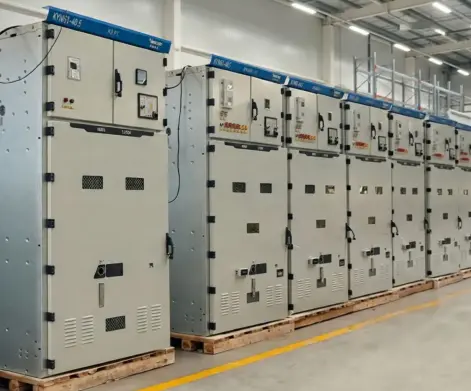

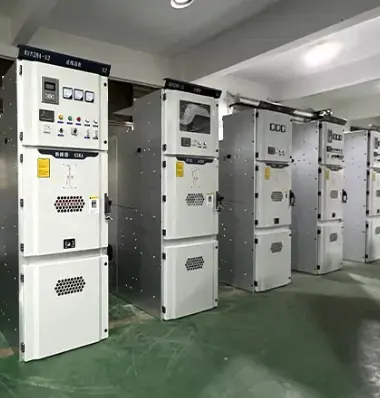

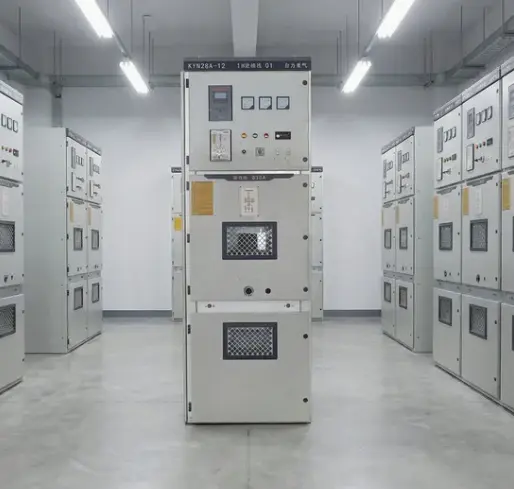

جزئیات تولید

قاب و محفظه

1. مواد: 2.5 میلی متر قاب فولاد نورد سرد. موانع محفظه 3.0 میلی متری

2. شکل دهی: برش لیزری، پانچ CNC، رباتیک MIG جوش داده شده

3. پوشش: فرآیند نه مرحله ای - پرایمر پوشش E-coat + پوشش پودری پلی استر، ضخامت 100-120μm. نمک پاشی بیش از 1000 ساعت

4. رنگ: استاندارد RAL 7035 (خاکستری روشن).

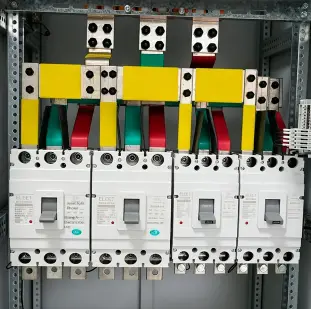

سیستم شینه

1. مس: 99.95% E-Cu، رسانایی ≥58 MS/m

2. اتصالات: روکش نقره (10μm) + واشر Belleville، گشتاور تا 70Nm با علامت رنگ قرمز

3. عایق: آستین های مقاوم در برابر شعله قابل انقباض، تخلیه جزئی <5pC در 15kV

4. عایق های پشتیبانی: اپوکسی با پرکننده سیلیس، خزش ≥20mm/kV

تولید گاری دستی

1. شاسی: مشکی با روکش پودری. چهار غلتک نایلونی MoS2 (ظرفیت بار هر کدام 500 کیلوگرم)

2. قفسه بندی: پیچ سرب Acme، 10 چرخش تست به اتصال، گشتاور کمتر از 15 نیوتن متر

3. نصب بریکر: پیچ و مهره مستقیم برای Lugao VCB یا ABB VD4/Ziemens 3AH

4. کنتاکت های کمکی: 8NO+8NC، نقره-نیکل، 10A در 250V AC

بسته بندی، حمل و نقل و خدمات پس از فروش

بسته بندی و حمل و نقل

هر کابینت تابلو برق با روکش فلزی عایق‌شده با هوا KYN با فیلم‌های ضد رطوبت، فوم یا محافظ‌های گوشه محافظت می‌شود و مطابق با الزامات حمل و نقل در جعبه‌های چوبی صادراتی یا پالت‌های تقویت‌شده بسته‌بندی می‌شود. گاری های دستی، ابزار و لوازم جانبی قطع کننده مدار خلاء را می توان برای کاهش حرکت در طول حمل و نقل ثابت یا جداگانه محافظت کرد. حمل و نقل را می توان با حمل و نقل دریایی یا زمینی با توجه به مقصد پروژه ترتیب داد.

خدمات پس از فروش

لوگائوپشتیبانی فنی را برای نصب، راه اندازی و بهره برداری طبق توافق نامه سفارش تایید شده ارائه می دهد. نقشه های برق، نمودارهای سیم کشی ثانویه، دستورالعمل های عملیاتی و گزارش های آزمایش معمولی را می توان قبل از حمل و نقل ارائه کرد. شرایط گارانتی و پشتیبانی قطعات یدکی طبق قرارداد و موافقت نامه فنی تایید شده ارائه می شود.
