کلید ولتاژ بالا نوع باکس XGN نوع ثابت

این تجهیزات چیست؟

تابلو برق فشار قوی نوع ثابت XGN Box (XGN مخفف "نوع ثابت جعبه") یک محصور فلزی است.تابلو برق فشار قوی داخلیمونتاژ عمدتاً در سیستم های برق متناوب سه فاز با ولتاژهای نامی 6 کیلو ولت، 10 کیلوولت، 20 کیلوولت یا 35 کیلو ولت و فرکانس نامی 50/60 هرتز استفاده می شود.

چه کاری انجام می دهد؟

این تجهیزات برای دریافت و توزیع انرژی الکتریکی و همچنین برای کنترل، حفاظت و نظارت بر خطوط برق و ترانسفورماتورها استفاده می شود. برخلاف تابلو برق کشی، تابلو برق فشار قوی نوع ثابت XGN Box از قطع کننده های مدار نصب شده ثابت و کلیدهای جداکننده با شکاف های جداسازی قابل مشاهده استفاده می کند که باعث می شود آن را سفت تر، مقرون به صرفه تر و نگهداری آن را در بسیاری از کاربردهای صنعتی و تجاری در مقیاس متوسط ​​آسان تر کند.

تفکیک کد مدل:

XGN - نوع جعبه ثابت نوع داخلی فلزی محصور شده است

نوع جعبه - محفظه فلزی کاملاً محصور

نوع ثابت – نصب ثابت اجزای سوئیچینگ اصلی

کاربردهای معمولی:

اتاق های توزیع برق در کارخانه ها، مجتمع های مسکونی، مراکز خرید، بیمارستان ها، مراکز داده و ایستگاه های انرژی تجدید پذیر.

توضیحات محصول

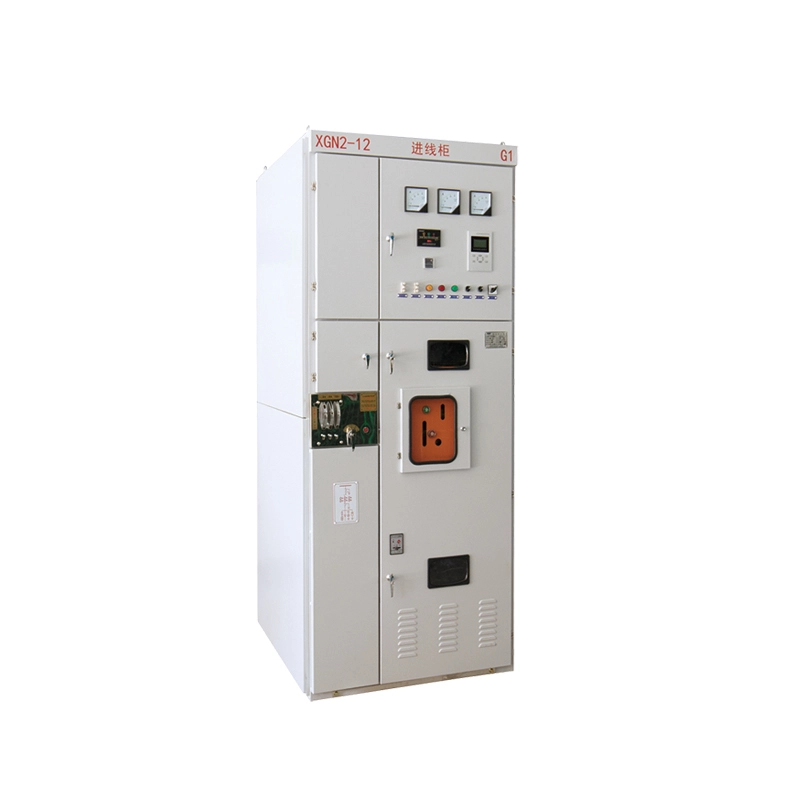

تابلو برق فشار قوی نوع ثابت XGN Box یک راه حل استاندارد، مقرون به صرفه و بسیار قابل اعتماد است. ساختار اصلی آن شامل یک مدارشکن خلاء با نصب ثابت، یک کلید جداکننده سه حالته، ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ و یک مکانیسم قفل کننده جامع است. محفظه از فولاد نورد سرد با کیفیت بالا یا فولاد ضد زنگ ساخته شده است که برای مقاومت در برابر خوردگی عالی با پودر الکترواستاتیک پوشش داده شده است.

پارامترهای الکتریکی کلیدی: ولتاژ نامی 12 کیلوولت (اختیاری 24 کیلو ولت/40.5 کیلو ولت)، جریان نامی تا 3150 آمپر، جریان مقاوم در برابر اتصال کوتاه تا 40 کیلو آمپر. راتابلو برقبه طور کامل با استانداردهای GB3906 و IEC62271-200 مطابقت دارد.

طراحی فشرده آن (عرض معمولی 800 میلی متر، عمق 900 میلی متر، ارتفاع 2200 میلی متر) باعث صرفه جویی در فضای با ارزش کف می شود. تمام محفظه های ولتاژ بالا به طور کامل محصور و در هم قفل شده اند و عملکرد ایمن را تضمین می کنند. پنل جلویی شامل نمودارهای تقلیدی واضح، لامپ های نشانگر و دکمه های سفر اضطراری است.

تابلو برق ولتاژ بالا نوع ثابت XGN Box مخصوصاً برای پروژه هایی مناسب است که در آن عملیات ساده، هزینه اولیه پایین و تعمیر و نگهداری آسان بر پیکربندی تخلیه اولویت دارند.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

ویژگی های کلیدی

1. نوع ثابت سادگی - نرخ شکست کمتر

بدون ساختار ریلی متحرک پیچیده. تابلو برق فشار قوی نوع ثابت جعبه ای XGN از اتصالات پیچ دار یا با تماس مستقیم استفاده می کند که خطرات خرابی مکانیکی را تا حد زیادی کاهش می دهد.

2. مخاطبین قطع قابل مشاهده - ایمن برای Lockout/Tagout

سوئیچ ایزوله موقعیت های تماس را به وضوح قابل مشاهده است. اپراتورها می توانند جداسازی مدار را قبل از تعمیر و نگهداری به صورت بصری تأیید کنند - یک مزیت ایمنی حیاتی نسبت به دنده های قدیمی تر روغنی یا مینی.

3. فشرده و صرفه جویی در فضا

عرض کمتر از 600 میلی متر برای نسخه های 12 کیلوولت. ایده آل برای مقاوم سازی در پست های با فضای محدود.

4. کاملاً در هم قفل شده - از عملکرد نادرست جلوگیری می کند

اینترلاک‌های مکانیکی و الکتریکی بین مدار شکن، کلید جداکننده و پوشش جلویی با الزامات «پنج پیشگیری» مطابقت دارند.

5. سازگار با محیط های خشن

بخاری های ضد تراکم و محفظه جلویی IP4X عملکرد قابل اعتماد را در محیط های مرطوب یا گرد و غبار تضمین می کند.

حوزه های کاربردی

● کارخانه های صنعتی – منبع تغذیه خطوط تولید

● مجتمع های تجاری – اتاق توزیع اصلی

● مراکز داده – سوئیچینگ برق پشتیبان

● نیروگاه های بادی/خورشیدی – جمع آوری ولتاژ متوسط

● بیمارستان ها – سوئیچینگ برق دوگانه با دنده ثابت

پرسش و پاسخ

س: تفاوت بین تابلو برق فشار قوی نوع ثابت جعبه ای XGN و نوع تخلیه (مانند KYN) چیست؟

پاسخ: سوال عالی. تابلو برق فشار قوی نوع ثابت XGN Box دارای کلیدهای مدار ثابت است. شما نمی‌توانید شکن را "روکش کنید"، اما ساختار سفت‌تر، هزینه اولیه کمتر و تعمیر و نگهداری ساده‌تری خواهید داشت. برای کاربردهایی که افزونگی در دسترس بودن بالا حیاتی نیست (به عنوان مثال، کمتر از 500 عملیات در سال)، نوع ثابت مقرون به صرفه‌تر و قابل اعتمادتر است.

درب

جزئیات تولید

1. ساخت محوطه

ورق فولادی نورد سرد (≥2 میلی متر ضخامت) یا فولاد ضد زنگ 304

خمش، جوشکاری و عملیات سطحی در خانه

پوشش پودری الکترواستاتیک (ضخامت ≥60μm، تست اسپری نمک ≥240h)

2. اجزای اصلی

قطع کننده مدار خلاء ثابت (مارک: Lugao / اختیاری زیمنس، ABB)

کلید ایزوله سه حالته با شکستگی قابل مشاهده

شینه های مسی (قلع کاری شده یا با روکش نقره)

ترانسفورماتورهای جریان/ولتاژ (کلاس دقت 0.5 / 0.2S)

3. سیم کشی داخلی

شماره سیم‌ها، بلوک‌های ترمینال و کانال‌های پلاستیکی به وضوح مشخص شده‌اند

سیم کشی ثانویه در 2 کیلو ولت به مدت 1 دقیقه آزمایش شد

همه سیم ها ضد شعله و دارای درجه حرارت 105 درجه سانتیگراد هستند

4. تست کارخانه

تست ولتاژ مقاومت فرکانس قدرت

اندازه گیری مقاومت مدار اصلی

تست عملیات مکانیکی (≥200 بار)

تأیید عملکرد اینترلاک

اندازه گیری تخلیه جزئی (≤10pC)

XGN در مقابل KYN Switchgear

انتخاب بین XGN نوع ثابت Switchgear وکلید قابل برداشت KYN بستگی به نیازهای پروژه، استراتژی تعمیر و نگهداری و بودجه شما دارد. تابلو برق XGN برای کاربردهایی طراحی شده است که قابلیت اطمینان، عملیات ساده و هزینه های سرمایه گذاری کمتر را در اولویت قرار می دهند، در حالی که تابلو برق KYN برای سیستم هایی که نیاز به تعمیر و نگهداری مکرر یا انعطاف پذیری عملیاتی بالایی دارند مناسب تر است.

صدور گواهینامه و تضمین کیفیت

● مطابق با IEC 62271-200

● دارای گواهینامه GB 3906

● خطای قوس داخلی تست شده (IAC A-FL) - اختیاری است

● سیستم مدیریت کارخانه ISO 9001:2015

● گزارش‌های آزمایشی را از ایستگاه ملی تست دستگاه فشار قوی (Xi'an / Beijing) تایپ کنید

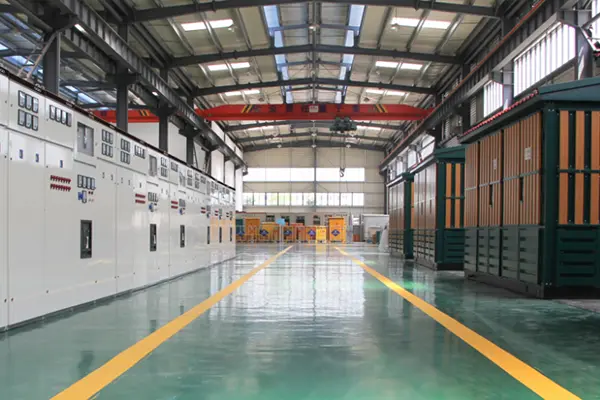

تابلو برق XGN ما در یک مرکز تولید مدرن مجهز به دستگاه های برش لیزری CNC، مراکز خمشی CNC، سیستم های جوشکاری رباتیک، خطوط پردازش شینه مسی، و آزمایشگاه های جامع تست ولتاژ بالا تولید می شود. تابلو برق فشار قوی نوع ثابت XGN Box شما همراه با مجموعه کاملی از گزارش های آزمایش، نمودارهای سیم کشی و دفترچه راهنمای عملیات به زبان انگلیسی و چینی ارسال می شود.

مزایا در مقایسه با رقبا – چرا Lugao را انتخاب کنید؟

بسته بندی و تحویل

استاندارد بسته بندی

● جعبه های تخته سه لا با استحکام بالا با فیلم ضد رطوبت

● لایه فوم داخلی برای قطعات

● تمام پایانه های خروجی با درپوش های عایق پوشانده شده اند

● بخش های باسبار به طور جداگانه با برچسب بسته بندی شده اند

علائم حمل و نقل

● شماره سفارش، مقصد، وزن، علائم «شکننده» و «بدون پشته».

گزینه های تحویل

● FOB نینگبو / شانگهای

● زمان تحویل: 15 تا 25 روز برای پیکربندی استاندارد

تعهد خدمات پس از فروش

● دوره گارانتی - 12 ماه از تاریخ ارسال (قابل تمدید تا 24 یا 36 ماه تحت قرارداد خدمات)

● پشتیبانی فنی - مشاوره رایگان مادام العمر. عیب یابی از راه دور در طی 2 ساعت در روزهای کاری

● خدمات میدانی - راهنمای نصب موجود است. رسیدگی به عیب در محل در صورت نیاز (رایگان در طول گارانتی)

● تامین قطعات یدکی - قطعات متداول ذخیره شده. تحویل پیک روز بعد برای سفارشات فوری
