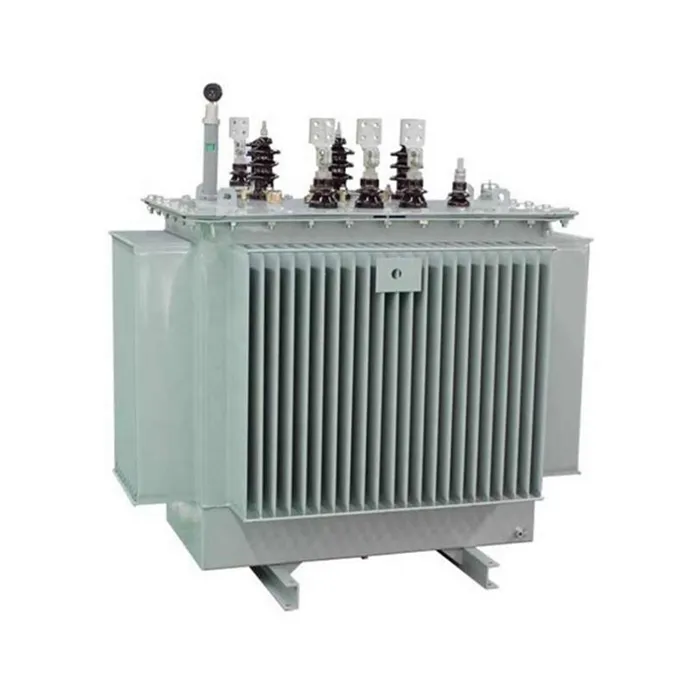

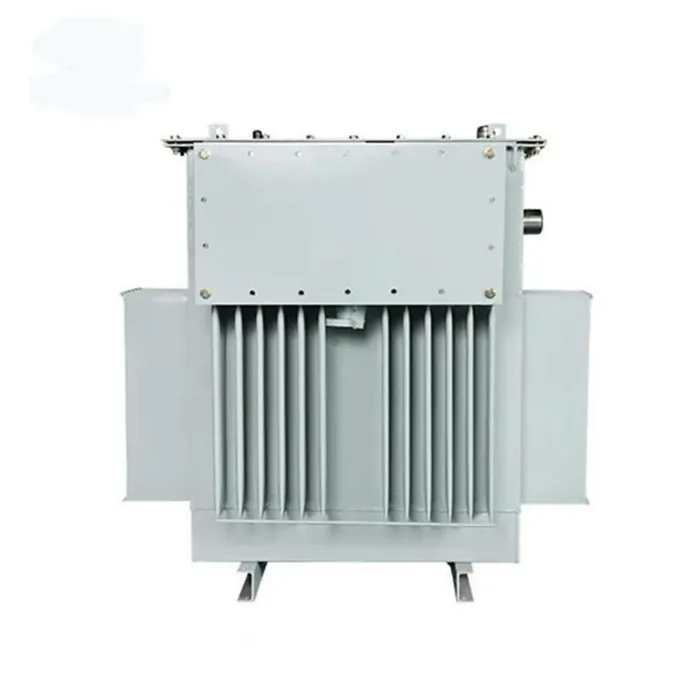

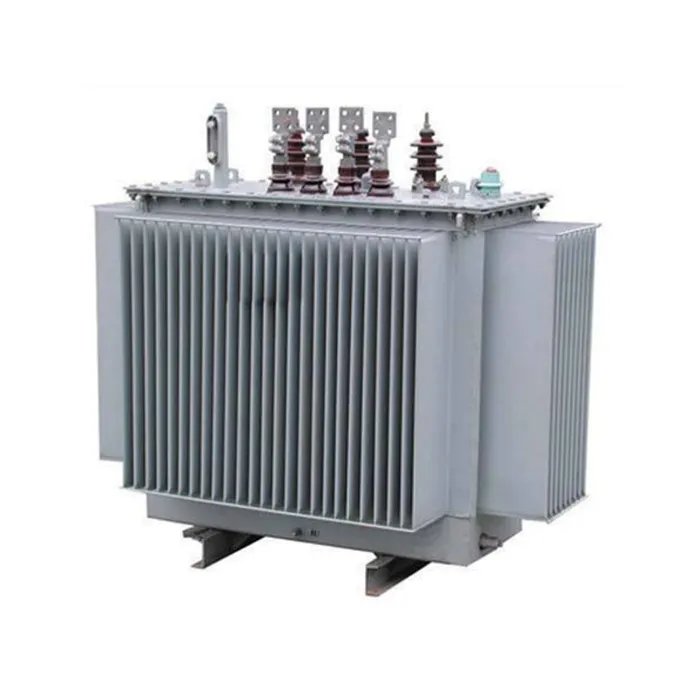

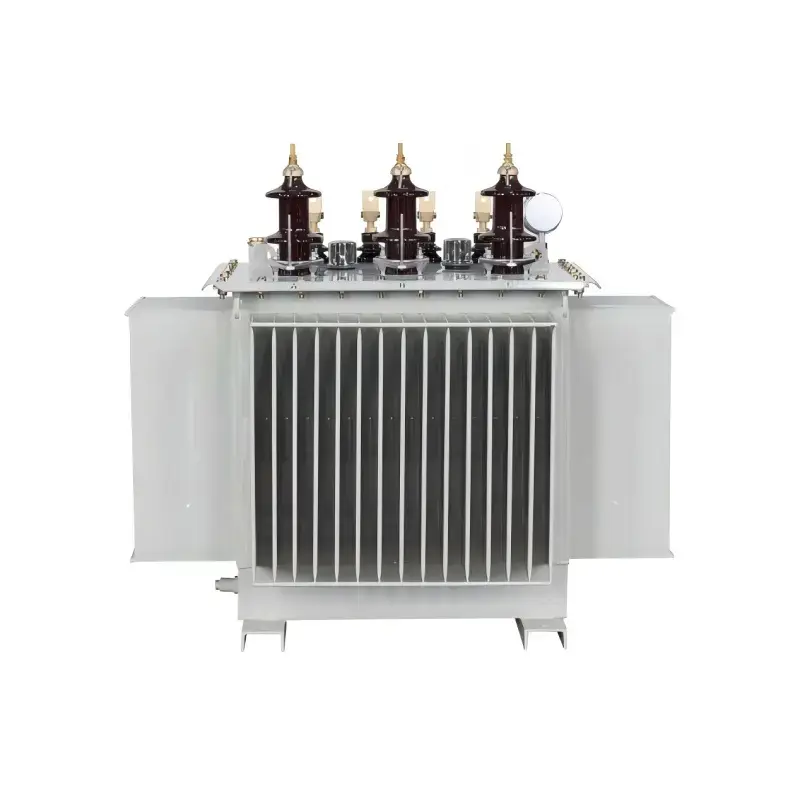

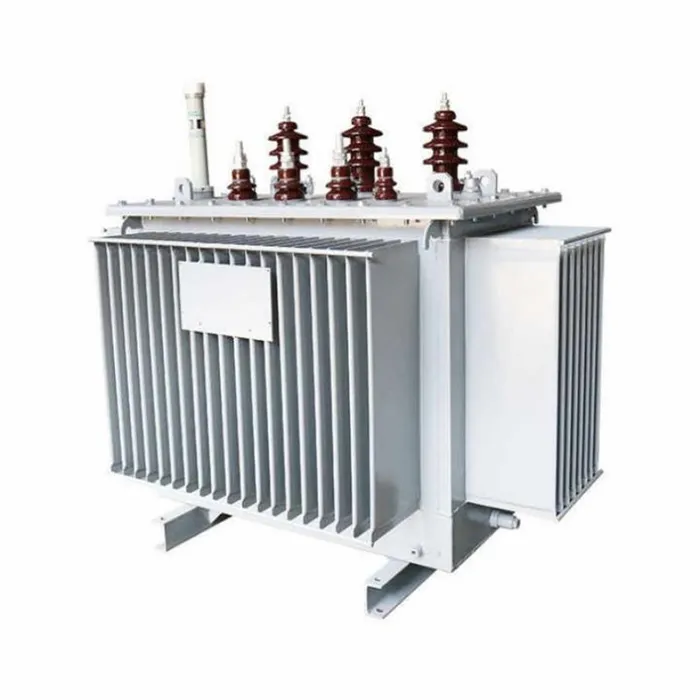

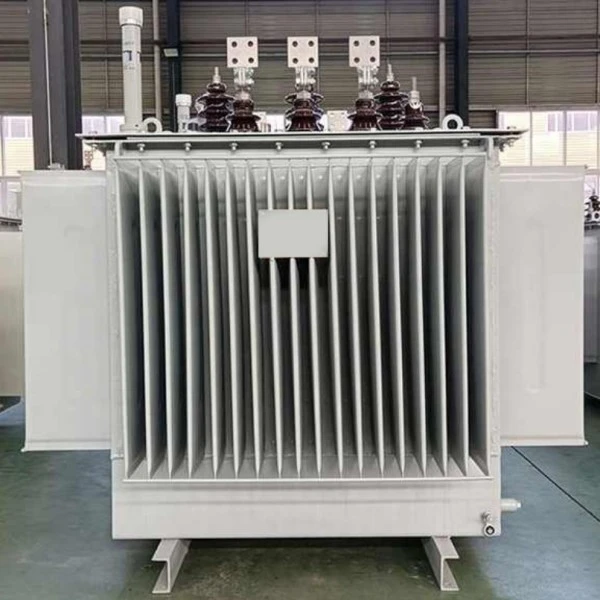

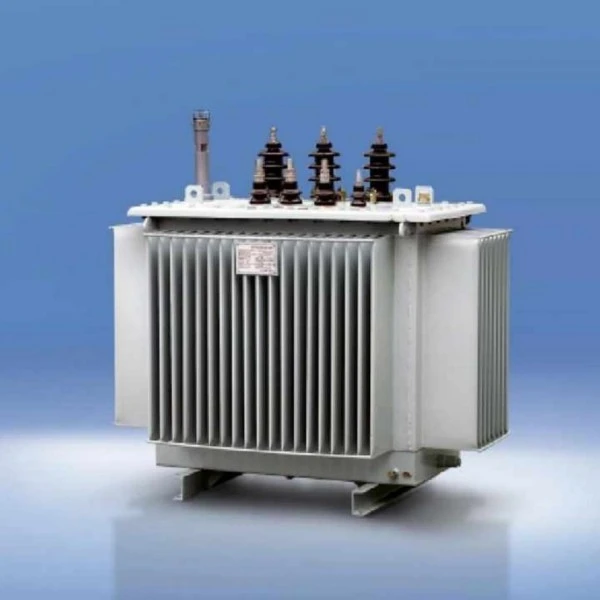

ترانسفورماتور ولتاژ پایین سه فاز روغنی S9

ترانسفورماتور ولتاژ پایین سه فاز روغنی S9 شرکت ما یک دستگاه برق بسیار قابل اعتماد است که به طور خاص برای سیستم های توزیع برق با ولتاژ پایین طراحی شده است. خرید این محصول یک ترانسفورماتور با کیفیت بالا را در اختیار شما قرار می دهد که عملکرد پایدار را با مقرون به صرفه بودن ترکیب می کند و به طور گسترده در کارخانه های صنعتی، ساختمان های تجاری و سناریوهای توزیع برق مسکونی قابل استفاده است. این محصول از ورق های فولادی سیلیکونی نورد سرد با کیفیت بالا و سیم پیچ های مسی با خلوص بالا استفاده می کند. ساختار هسته بهینه آن به طور موثری تلفات هیسترزیس و جریان گردابی را کاهش می دهد و عملکرد پایدار و قابل اعتماد طولانی مدت را تضمین می کند. سیستم خنک کننده عایق غوطه ور در روغن، اتلاف گرما و ظرفیت اضافه بار عالی را فراهم می کند و ولتاژ خروجی را حتی در شرایط نوسانات ولتاژ یا تغییرات بار قابل توجه حفظ می کند. ساختار کاملا مهر و موم شده به طور موثر رطوبت و ناخالصی های خارجی را جدا می کند، طول عمر تجهیزات را افزایش می دهد و فرکانس نگهداری را کاهش می دهد.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

ویژگی های محصول

انرژی کارآمد و کم تلفات:در مقایسه با سری S7 قبلی، ترانسفورماتور S9 دارای کاهش متوسط ​​در تلفات بی باری تقریباً 10 درصد، کاهش تلفات بار حدود 22 درصد و کاهش قابل توجهی در جریان بی باری نزدیک به 46 درصد است. در آن زمان این یک محصول صرفه جویی در مصرف انرژی در سطح ملی بود.

طراحی سازه قابل اعتماد:

هسته اصلی:ترانسفورماتور غوطه‌ور در روغن S9 ساخته شده از فولاد سیلیکونی دانه‌گرا با نورد سرد با کیفیت بالا، با استفاده از ساختار هسته اتصال سه مرحله‌ای کاملاً شیب‌دار، به طور موثر تلفات و نویز را کاهش می‌دهد.

سیم پیچ ها:سیم پیچ ولتاژ بالا از ساختار استوانه ای چند لایه استفاده می کند، در حالی که سیم پیچ ولتاژ پایین از یک ساختار مارپیچ استوانه ای یا بهبود یافته با کانال های روغن طولی استفاده می کند که اتلاف گرما و استحکام مکانیکی را افزایش می دهد.

فرآیند بستن:همه بست‌ها از مهره‌های ضد شل شدن خود قفل‌شونده استفاده می‌کنند و یک ساختار موقعیت‌یابی هسته برای اطمینان از پایداری در طول حمل‌ونقل و عملیات طولانی‌مدت اضافه می‌شود و نیاز به بازرسی هسته و تعمیر و نگهداری بالابر را از بین می‌برد.

ساختار کاملاً مهر و موم شده (سری S9-M):مخزن ترانسفورماتور توزیع S9 با پانل های راه راه طراحی شده است که عملکرد تنفسی را برای جبران تغییرات حجم روغن ارائه می دهد و محافظ سنتی را حذف می کند. این ساختار کاملاً مهر و موم شده روغن ترانسفورماتور را به طور کامل از هوای خارجی جدا می کند و به طور موثر از ورود اکسیژن و رطوبت جلوگیری می کند و در نتیجه پیر شدن روغن عایق را به تاخیر می اندازد.

حفاظت جامع ایمنی: ترانسفورماتور ولتاژ پایین سه فاز روغنی S9مجهز به قطعاتی مانند شیر کاهش فشار، دماسنج شماره‌گیر و رله گاز، که در صورت بالا رفتن فشار داخلی به سرعت فشار را آزاد می‌کند و از عملکرد ایمن تجهیزات اطمینان می‌دهد.

مزایای ویژگی ها

کاهش قابل توجه هزینه های عملیاتی:مزیت اصلی در بهره وری انرژی نهفته است. در مقایسه با سری S7، هزینه های عملیاتی محصول S9 تقریباً 19٪ کاهش می یابد که منجر به صرفه جویی قابل توجهی در مصرف برق در طول کارکرد طولانی مدت می شود.

قابلیت اطمینان عملیاتی بالا:با بهبود پشتیبانی انتهای سیم پیچ، ساختار عایق جدید و طراحی مقاوم در برابر اتصال کوتاه، توانایی آن در مقاومت در برابر اتصال کوتاه ناگهانی به طور قابل توجهی افزایش یافته است. این تست‌های اتصال کوتاه ناگهانی را در یک مرکز آزمایشی معتبر ملی گذرانده است و عملکرد پایدار را حتی در شرایط نامطلوب مانند نوسانات شبکه تضمین می‌کند.

هزینه های نگهداری بسیار پایین:ساختار کاملا مهر و موم شده نیاز به تعویض روغن ترانسفورماتور را در طول عمر معمولی آن بی نیاز می کند و حجم کار و هزینه های تعمیر و نگهداری را تا حد زیادی کاهش می دهد.

سازگاری بالا و طراحی زیبایی شناسی:طراحی مخزن موجدار نه تنها راندمان اتلاف گرما را بهبود می بخشد، بلکه منجر به یک محصول فشرده تر و زیباتر می شود و ردپای نصب را کاهش می دهد.

محصولات با محیط سازگار می شوند

سناریوهای کاربردی

ترانسفورماتورهای ولتاژ پایین سه فاز روغنی S9 عمدتاً در کاربردهای توزیع برق پایانه ای استفاده می شود که در آن برق فشار قوی 10 کیلوولت یا 35 کیلوولت باید به برق ولتاژ پایین 400 ولت تبدیل شود. سناریوهای خاص عبارتند از:

نوع محصور شده (سری S9-M): به ویژه برای صنایعی مانند فرآوری نفت و شیمیایی مناسب است. این محیط ها معمولاً حاوی مقادیر زیادی روغن و مواد شیمیایی هستند. ساختار کاملا مهر و موم شده به طور موثر گازهای خورنده را جدا می کند، از اجزای داخلی محافظت می کند و عملکرد ایمن را تضمین می کند.

نوع بدون محفظه (سری S9):به طور گسترده در شرکت های صنعتی و معدنی، سایت های ساختمانی، جوامع مسکونی، مراکز تجاری، فرودگاه ها، ایستگاه های راه آهن و سایر ساختمان های عمومی صنعتی و عمرانی به عنوان قطب های توزیع برق استفاده می شود.

زیرساخت و کشاورزی:معمولاً در متروها، سکوهای حفاری، سکوهای تولید نفت، و شبکه های برق کشاورزی شهری و روستایی برای ارائه منبع تغذیه پایدار برای تجهیزات مختلف استفاده می شود.

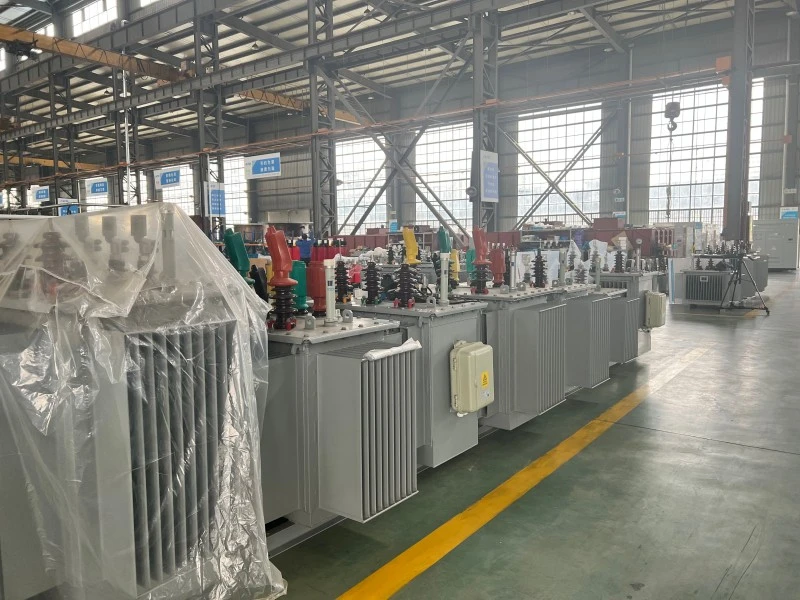

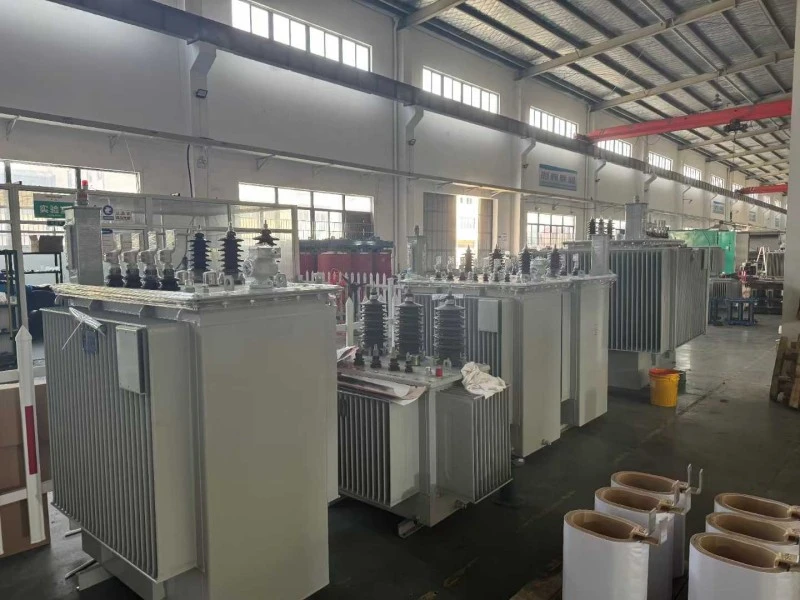

جزئیات تولید

ترانسفورماتور سه فاز پر شده با روغن در جزئیات محصول بهینه سازی گسترده ای را پشت سر گذاشته است. از طریق طراحی تصفیه شده اجزای هسته مانند هسته، سیم پیچ ها، مخزن روغن و اتصال دهنده ها، تلفات کم، قابلیت اطمینان بالا و ویژگی های بدون تعمیر و نگهداری را به دست می آورد.

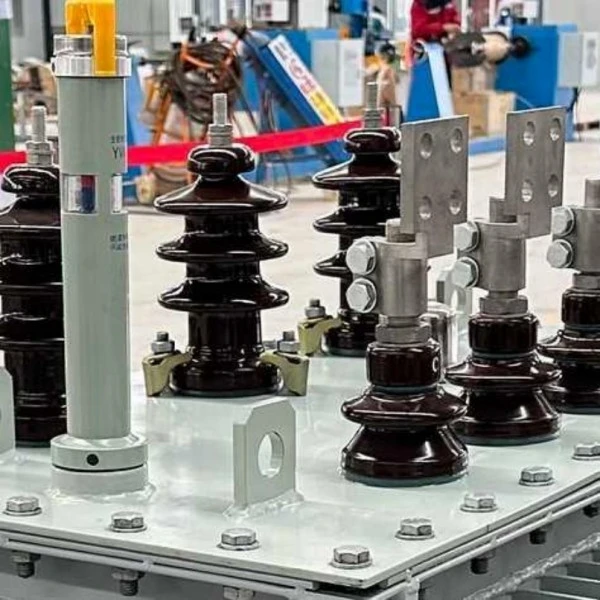

ساختار و فرآیند جزء اصلی

سوالات متداول

ترانسفورماتور توزیع سه فاز روغنی S9 چیست؟

ترانسفورماتور توزیع سه فاز غوطه‌ور در روغن S9 یک دستگاه توزیع برق است که برای کاهش برق ولتاژ متوسط ​​مانند 6 کیلو ولت، 10 کیلوولت، 11 کیلوولت یا 13.8 کیلوولت به برق ولتاژ پایین مانند 0.4 کیلوولت، 0.415 کیلوولت یا 0.433 کیلوولت استفاده می‌شود. این به طور گسترده ای در کارخانه های صنعتی، ساختمان های تجاری، جوامع مسکونی، سایت های معدن، شبکه های برق کشاورزی و سیستم های توزیع آب و برق استفاده می شود.

آیا می توان نسبت ولتاژ ترانسفورماتور غوطه ور در روغن S9 را سفارشی کرد؟

بله. Lugao می تواند نسبت ولتاژ را با توجه به شبکه محلی و نیازهای پروژه سفارشی کند. گزینه های رایج عبارتند از 10kV/0.4kV، 11kV/0.415kV، 13.8kV/0.4kV و سایر ترکیبات ولتاژ سفارشی. گروه برداری، محدوده ضربه زدن، فرکانس و لوازم جانبی را نیز می توان سفارشی کرد.

چه محدوده ظرفیتی برای این ترانسفورماتور موجود است؟

ترانسفورماتور توزیع روغنی S9 را می توان با توجه به نیاز پروژه در ظرفیت های نامی متفاوتی عرضه کرد. ظرفیت های رایج شامل 5kVA، 10kVA، 30kVA، 50kVA، 100kVA، 250kVA، 500kVA، 1000kVA، 1600kVA، 2000kVA و 2500kVA می باشد. لطفاً برای انتخاب مدل مناسب بر اساس تقاضای بار خود با Lugao تماس بگیرید.

تفاوت بین ترانسفورماتورهای روغنی S9 و S11 چیست؟

در مقایسه با سری S9،سری S11معمولاً تلفات بدون بار کمتری دارد و عملکرد صرفه جویی در انرژی بهتری دارد. ترانسفورماتور S9 به دلیل عملکرد پایدار، طراحی بالغ و مقرون به صرفه بودن هنوز به طور گسترده در بسیاری از پروژه های توزیع استفاده می شود. انتخاب نهایی به بودجه پروژه، الزامات کارایی، استانداردهای محلی و شرایط عملیاتی بستگی دارد.

آیا ترانسفورماتور روغنی S9 برای نصب در فضای باز مناسب است؟

بله. ترانسفورماتور پر شده با روغن S9 را می توان برای نصب در فضای باز طراحی کرد. این می تواند با مخزن روغن مهر و موم شده، پوشش ضد خوردگی، شیر فشار، دماسنج، نشانگر سطح روغن و سایر لوازم جانبی حفاظتی مطابق با نیاز پروژه مجهز شود. برای محیط های خشن، لطفاً ارتفاع، دمای محیط، رطوبت و سطح آلودگی را قبل از نقل قول ارائه کنید.

این ترانسفورماتور از چه روش خنک کننده ای استفاده می کند؟

ترانسفورماتور توزیع غوطه ور در روغن S9 معمولاً از خنک کننده ONAN استفاده می کند که به معنای خنک کننده طبیعی هوای طبیعی روغن است. روغن ترانسفورماتور به طور طبیعی در داخل مخزن گردش می کند تا گرما را منتقل کند، در حالی که سطح مخزن خارجی گرما را از طریق خنک کننده هوای طبیعی دفع می کند.

آیا Lugao می تواند خدمات OEM یا سفارشی ترانسفورماتور را ارائه دهد؟

بله. Lugao خدمات OEM و ترانسفورماتور سفارشی را ارائه می دهد. گزینه های سفارشی سازی شامل ظرفیت نامی، نسبت ولتاژ، فرکانس، گروه برداری، محدوده ضربه زدن، طراحی محفظه، لوازم جانبی ترانسفورماتور، رنگ رنگ، پلاک نام و بسته بندی مورد نیاز است.

خدمات پس از فروش محصول

1. پس از نصب و راه اندازی ترانسفورماتور در محل، ضمانت عدم نشتی آن و عدم پوسته شدن یا محو شدن رنگ تضمین می شود. گارانتی 5 ساله ارائه می شود؛ هرگونه مشکل کیفیتی که در استفاده معمولی در دوره گارانتی رخ دهد، تحت پوشش گارانتی قرار خواهد گرفت.

2. کلیه محصولات تحت پوشش خدمات مادام العمر قرار می گیرند و از کامل بودن لوازم جانبی محصول اطمینان حاصل می کنند.

3. عمر سرویس کمتر از 30 سال نیست.

4. در صورت خرابی تجهیزات، تامین کننده ظرف یک ساعت پس از دریافت اخطار از خریدار پاسخ می دهد و پرسنل فنی را ظرف 24 ساعت در داخل کشور به سایت اعزام می کند.

تعهد خدمت

1. محصولات ما مطابق با الزامات سیستم مدیریت کیفیت ISO9001-2015 تولید می شوند و از 100٪ کیفیت محصول قبل از خروج از کارخانه اطمینان حاصل می کنند.

2. شرکت ما خدمات جامع پیش فروش، فروش و پس از فروش را برای اطمینان از رضایت مشتری ارائه می دهد.

1. شرکت ما 60 ماه ضمانت ارائه می دهد. در صورت بروز هرگونه مشکل کیفی، ما محصول را به صورت رایگان تعمیر یا تعویض می کنیم و رضایت 100% مشتری را تضمین می کنیم.

طراحی و آزمایش ترانسفورماتورها باید با استانداردهای زیر مطابقت داشته باشد:

GB1094.1~2-1996، GB1094.3-2003، GB1094.5-2008 《ترانسفورماتورهای قدرت》

GB/T6451-2015 《مشخصات و الزامات فنی برای ترانسفورماتورهای قدرت غوطه ور در روغن》

JB/T3837-2010 《روش کامپایل نامگذاری نوع برای محصولات ترانسفورماتور》

GB/T311.1-3.11-97 《تکنیک های هماهنگی عایق و تست ولتاژ بالا برای تجهیزات انتقال و تبدیل ولتاژ بالا》

GB10237-88 《سطوح عایق و آزمایشات دی الکتریک برای ترانسفورماتورهای قدرت - عایق خارجی پاکسازی هوا》

GB7595-87 《استاندارد کیفیت برای روغن ترانسفورماتور در سرویس》

GB7328-87 《اندازه گیری سطح صدا برای ترانسفورماتور》

GB7534-87 《اندازه گیری تخلیه جزئی》

GB/T15164-94 《راهنمای بارگیری ترانسفورماتورهای قدرت غوطه ور در روغن》

DL/T586-95 《راهنمای فنی برای نظارت بر ساخت کاربران تجهیزات برق》

GB/T311.1-3.11-97 《تکنیک های هماهنگی عایق و تست ولتاژ بالا برای تجهیزات انتقال و تبدیل ولتاژ بالا》

GB2536-1990 《روغن ترانسفورمر》

JB/T56011-92 《طبقه بندی کیفیت محصول برای ترانسفورماتورهای قدرت غوطه ور در روغن》

ZBK41005-89 《سطح صدای ترانسفورماتورهای 6-220KV》
