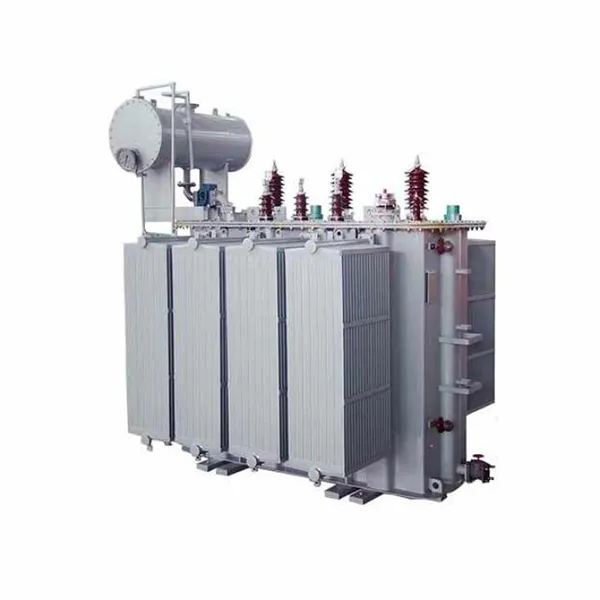

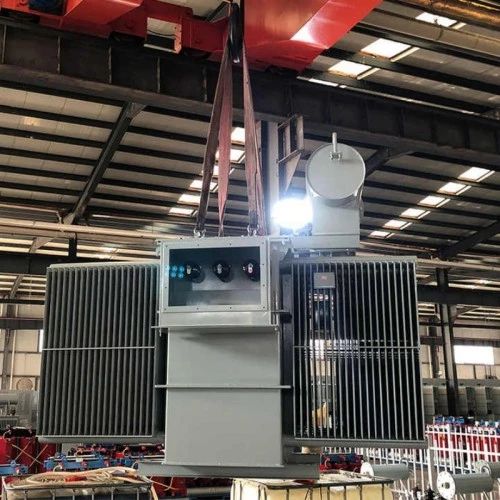

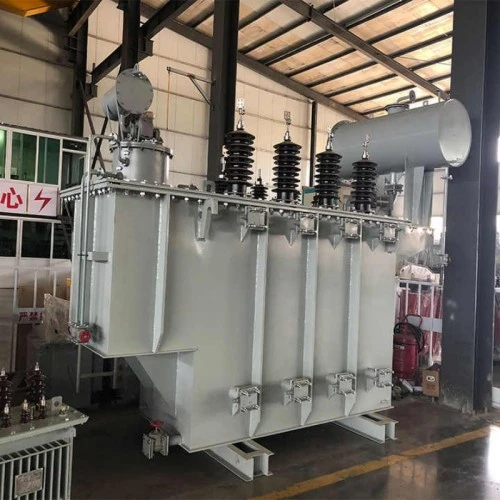

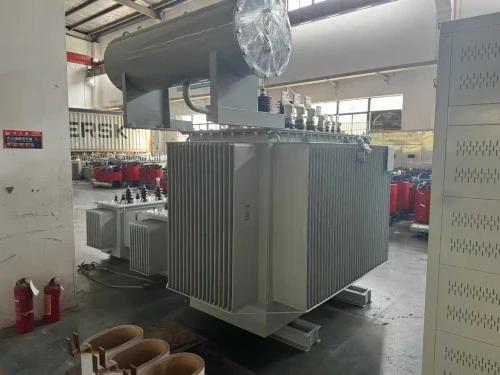

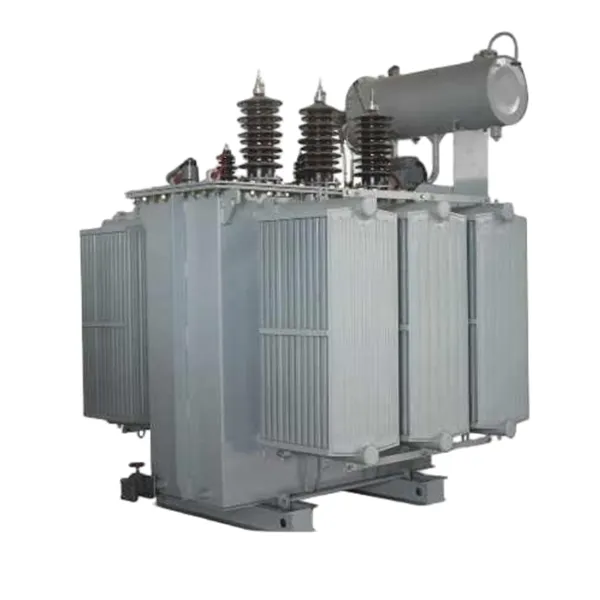

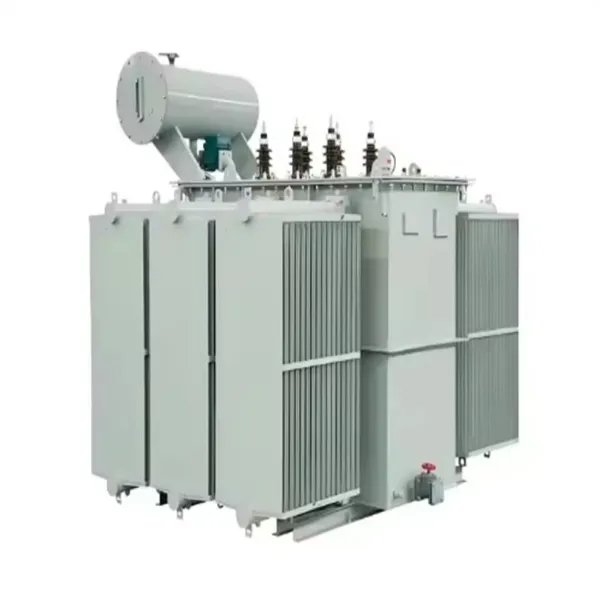

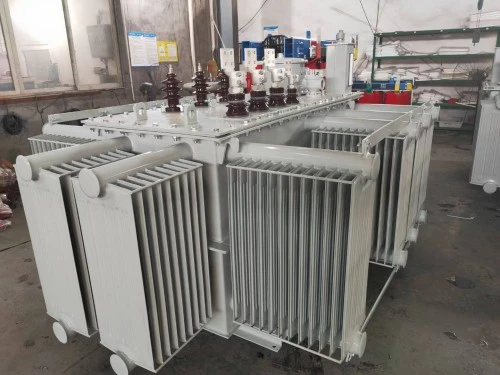

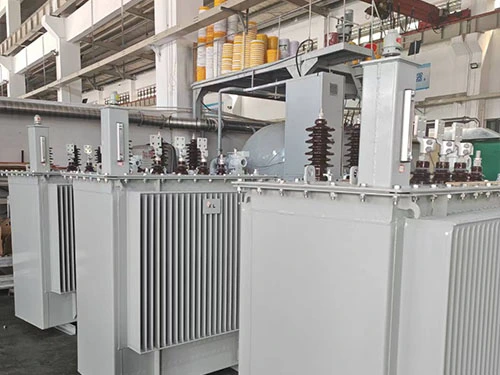

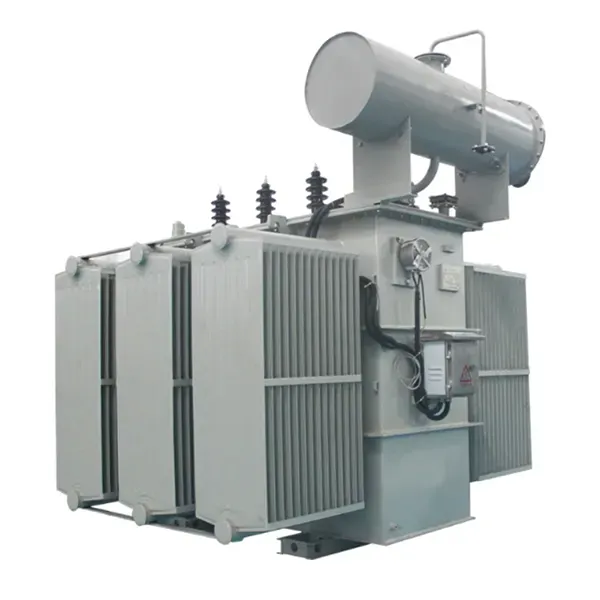

ترانسفورماتور ONAN غوطه ور در روغن دو سیم پیچ تک فاز

ترانسفورماتور ONAN غوطه ور در روغن تک فاز دو سیم پیچ، اوج فناوری تبدیل برق معمولی و در عین حال بسیار قابل اعتماد را نشان می دهد. درLugao Power Co., Ltd.,ما درک می کنیم که ستون فقرات هر شبکه توزیع الکتریکی در استحکام ترانسفورماتورهای آن نهفته است. این مدل به طور خاص برای کاهش یا افزایش ولتاژ بین دو مدار الکتریکی مجزا با استفاده از پیکربندی سیم پیچ اولیه و ثانویه طراحی شده است که توسط یک هسته فولادی سیلیکونی با نفوذپذیری بالا از هم جدا شده اند.

نام "ONAN" (روغن طبیعی هوای طبیعی) نشان می دهد که این واحد بر یک فرآیند همرفت طبیعی متکی است. روغن عایق هنگام گرم شدن به طور طبیعی به گردش در می آید و انرژی حرارتی را به دیواره های مخزن منتقل می کند و سپس در هوای محیط پخش می شود. این امر نیاز به فن ها یا پمپ های خنک کننده خارجی را از بین می برد و در نتیجه ترانسفورماتور نه تنها بی صدا است بلکه به طور قابل توجهی کمتر مستعد خرابی مکانیکی است.

بر خلاف ترانسفورماتورهای خودکار، ترانسفورماتور ONAN غوطه ور شده با روغن تک فاز دو سیم پیچ، ایزوله الکتریکی کامل بین دو طرف اولیه و ثانویه را فراهم می کند. این عایق گالوانیکی برای ایمنی بسیار مهم است، به طور موثر هارمونیک ها را فیلتر می کند و از تجهیزات حساس پایین دست در برابر نوسانات گذرا محافظت می کند. این واحد چه برای پست های انتقال فشار قوی و چه به عنوان ترانسفورماتور ورودی سرویس برای مجتمع های تجاری استفاده شود، این واحد قابلیت مقاومت استثنایی در برابر اتصال کوتاه و عملکرد حرارتی را تضمین می کند.

پارامتر محصول (مشخصات)

Lugao Power Co., Ltd. این واحدها را با درجه بالایی از سفارشی سازی برای برآوردن نیازهای شبکه خاص تولید می کند. در زیر مشخصات فنی استاندارد آمده است:

ویژگی و کاربرد محصول

س: چرا طراحی دو سیم پیچ را به ترانسفورماتور خودکار انتخاب کنید؟

1. ایزولاسیون فیزیکی و الکتریکی بین مدارهای HV و LV را فراهم می کند.

2. از انتقال امواج (به عنوان مثال، رعد و برق) به سمت ثانویه جلوگیری می کند.

3. برای ایمنی در مراکز مسکونی، صنعتی، و تجهیزات پزشکی ضروری است.

4. تنظیم بهتر ولتاژ را تحت بارهای نوسانی ارائه می دهد.

س: چرا از خنک کننده ONAN به جای خنک کننده اجباری استفاده کنید؟

1. بدون قطعات متحرک (بدون فن، بدون پمپ) - خطر خرابی سیستم کمکی صفر است.

2. ایده آل برای مکان های دور با دسترسی محدود به تعمیر و نگهداری.

3. عملکرد بی صدا - مناسب برای محیط های حساس به نویز.

4. طول عمر اغلب با کمترین مداخله از 25 سال فراتر می رود.

س: چگونه Lugao Power کیفیت هسته و سیم پیچ را تضمین می کند؟

1. از فولاد سیلیکونی CRGO با ساختار هسته پله ای استفاده می کند.

2. تلفات بدون بار را تا حدود 20% در مقایسه با هسته های استاندارد انباشته کاهش می دهد.

3. سیم پیچ در مس یا آلومینیوم با رسانایی بالا، به طور یکنواخت پیچیده می شود.

4. هر واحد قبل از خروج از کارخانه تحت آزمایش های حرارتی و اضافه ولتاژ القایی قرار می گیرد.

سناریوهای کاربردی خاص

1. توزیع خدمات روستایی: گسترش خطوط برق به پمپ های کشاورزی و مزارع دوردست.

2. سیگنالینگ راه آهن: تامین توان قابل اعتماد برای تجهیزات کنار مسیر.

3. مجتمع های مسکونی: کاهش ولتاژ متوسط ​​به 120V/240V برای خانه های یک خانواده یا خدمات ساختمان های بلند.

4. روشنایی صنعتی: تغذیه شبکه های روشنایی صنعتی سنگین.

5. یکپارچه سازی تجدیدپذیر: اتصال با اینورترهای خورشیدی برای تغذیه بارهای تک فاز ایزوله.

جزئیات تولید

1. ساخت و ساز هسته و سیم پیچ

قلب ترانسفورماتور ONAN غوطه ور در روغن تک فاز دو سیم پیچ در هسته آن قرار دارد. Lugao Power از یک هسته برش دقیق، ساخته شده از فولاد CRGO با نفوذپذیری بالا استفاده می کند. این طراحی شکاف هوا را به حداقل می رساند و جریان مغناطیسی و نویز را به میزان قابل توجهی کاهش می دهد. سیم پیچ ها به صورت متحدالمرکز قرار می گیرند - سیم پیچ LV نزدیک تر به هسته قرار می گیرد و سیم پیچ HV به دور آن پیچیده می شود. این آرایش اتصال الکترومغناطیسی و استحکام مکانیکی را بهینه می کند.

2. عایق و مخزن

ما از روغن ترانسفورماتور با عیار بالا (روغن معدنی یا طبیعی استر در صورت درخواست) استفاده می کنیم که هم به عنوان عایق دی الکتریک و هم به عنوان یک محیط خنک کننده عمل می کند. مخزن از فولاد سنگین ساخته شده است که با یک فرآیند تصفیه سطحی پنج مرحله ای پوشانده شده است: چربی زدایی، فسفاته کردن، پرایمینگ، پوشش میانی و پوشش نهایی رنگ مقاوم در برابر UV. این امر مقاومت در برابر خوردگی در محیط های ساحلی یا مرطوب را تضمین می کند.

3. تضمین کیفیت و گواهینامه ها

هر واحد مطابق با استانداردهای ISO 9001:2015 تولید می شود. پروتکل های تست ما عبارتند از:

1. تست های معمول: اندازه گیری مقاومت سیم پیچ، تست نسبت ولتاژ، اندازه گیری تلفات بدون بار و اندازه گیری جریان، امپدانس اتصال کوتاه و تست های دی الکتریک.

2. تست های نوع: تست افزایش دما، تست ضربه رعد و برق (LI) و تست قابلیت مقاومت در برابر اتصال کوتاه.

3. ما دارای گواهینامه هایی هستیم که با استانداردهای جهانی مانند IEC 60076 و ANSI/IEEE C57.12.00 مطابقت دارد و اطمینان حاصل می کنیم که ترانسفورماتورهای ما در بازارهای بین المللی پذیرفته می شوند.

چرا Lugao Power را انتخاب کنید؟ (مقایسه رقبا)

هنگام تهیه ترانسفورماتور ONAN غوطه‌ور در روغن دو سیم پیچ، بازار با گزینه‌های ارزان‌قیمتی اشباع می‌شود که کیفیت مواد را به خطر می‌اندازند. در اینجا دلیل جدا شدن Lugao Power Co., Ltd.

تعهد ما: ما فقط ترانسفورماتور نمی فروشیم. ما راه حل های مهندسی شده ارائه می دهیم. تیم فنی ما در محاسبات امپدانس، تنظیمات تپ چنجر و راهنمایی نصب کمک می کند. با Lugao Power، یک ترانسفورماتور ONAN غوطه‌ور در روغن تک‌فاز دو سیم‌پیچ دریافت می‌کنید که به‌دلیل کاهش نیازهای تعمیر و نگهداری و راندمان انرژی بالاتر، به‌طور مداوم هزینه کل مالکیت (TCO) کمتری را ارائه می‌دهد.

مطالعه موردی کاربردی: پروژه برق رسانی روستایی

در سه ماهه دوم سال 2024، یک شرکت شهری در آسیای جنوب شرقی با خرابی های مکرر ترانسفورماتورهای نوع خشک وارداتی به دلیل موج های رعد و برق مواجه شد. آنها به واحدهای ترانسفورماتور ONAN غوطه ور شده در روغن تک فاز Lugao Power (50 kVA، 11kV/230V) تغییر مکان دادند.

نتایج:

1. کاهش نرخ شکست: 0٪ نرخ شکست در دو فصل باران های موسمی.

2. عملکرد حرارتی: خنک کننده ONAN دمای سیم پیچ را 15 درجه سانتیگراد کمتر از واحدهای قبلی تحت بار 90 درصد حفظ کرد.

3. تعمیر و نگهداری: این شرکت به دلیل سیستم قوی نگهداری روغن، هیچ مداخله تعمیر و نگهداری را گزارش کرد.

بسته بندی و حمل و نقل

Lugao Power با درک این موضوع که لجستیک می تواند به اندازه تولید حیاتی باشد، تضمین می کند که هر ترانسفورماتور ONAN غوطه ور در روغن تک فاز دو سیم پیچ برای حمل و نقل جهانی بسته بندی می شود.

بسته بندی: واحدها پر از روغن عایق با کیفیت بالا ارسال می شوند. ما از جعبه های چوبی (دارای گواهینامه ISPM 15) برای صادرات یا قاب های فولادی با بسته بندی محافظ استفاده می کنیم. برقگیرها و بوشینگ ها به طور جداگانه در فوم ضربه گیر بسته بندی می شوند تا از آسیب حمل و نقل جلوگیری شود.

مستندات: هر محموله شامل یک کتابچه راهنمای جامع، گزارش های آزمایشی و نمودارهای نصب است.

زمان سرب: واحدهای استاندارد در 20--25 روز کاری در دسترس هستند. سفارشات سفارشی به 30 تا 35 روز نیاز دارند.

بندر بارگیری: نینگبو.

سوالات متداول (سؤالات متداول)

Q1: آیا می توان از این ترانسفورماتور در خارج از منزل در دماهای شدید استفاده کرد؟

ج: قطعا. سیستم خنک کننده ONAN برای کنترل دمای محیط از -25 درجه سانتیگراد تا +50 درجه سانتیگراد طراحی شده است. برای محیط های شدید (بیابان یا قطب شمال)، Lugao Power می تواند حجم روغن و طراحی رادیاتور مخزن را متناسب با آن تنظیم کند. پوشش قوی مخزن مقاومت در برابر اشعه ماوراء بنفش و رطوبت را تضمین می کند و ترانسفورماتور ONAN غوطه ور در روغن تک فاز دو سیم پیچ را برای نصب روی قطب یا نصب در سطح زمین در فضای باز ایده آل می کند.

Q2: طول عمر معمولی این ترانسفورماتور چقدر است؟

پاسخ: با نصب مناسب و آزمایش دوره ای روغن، طول عمر عملیاتی معمولاً بین 25 تا 30 سال است. هسته و سیم پیچ ها با کلاس حرارتی طراحی شده اند که طول عمر عایق 30 ساله را تحت شرایط بار نامی امکان پذیر می کند. Lugao Power یک ضمانت تولید استاندارد 5 ساله با قراردادهای خدمات تمدید شده ارائه می دهد.

Q3: آیا تعویض کننده های شیر را برای تنظیم ولتاژ ارائه می دهید؟

ج: بله. بسته به برنامه، هم تعویض‌کننده‌های شیر خارج از مدار (OCTC) و هم تعویض‌کننده‌های ضربه‌ای روی بار (OLTC) را ارائه می‌کنیم. برای توزیع استاندارد، ما شیرهای بدون انرژی (+/- 2.5٪ یا 5٪) را برای تنظیم نوسانات شبکه یکپارچه می کنیم. اگر ترانسفورماتور ONAN غوطه‌ور شده در روغن دو سیم‌پیچ را برای تجهیزات صنعتی حساسی که به ولتاژ ثابت نیاز دارند خریداری می‌کنید، می‌توانیم یک سیستم OLTC نصب کنیم.

Q5: تفاوت بین یک ترانسفورماتور استاندارد و یک نوع "Heavy Duty" که ارائه می کنید چیست؟

A: واحدهای استاندارد ما برای استفاده تجاری و مسکونی عمومی ساخته شده اند. نوع "وظیفه سنگین" ما ازترانسفورماتور ONAN غوطه ور در روغن دو سیم پیچ تک فازدارای افزایش سطح مقطع مس، یوغ هسته تقویت شده و عیار بالاتر روغن عایق (Natural Ester) برای مقاومت در برابر اضافه بارهای چرخه ای تا 150٪ برای مدت زمان کوتاه. این برای کاربردهای جوشکاری، تجهیزات معدن، یا بارهای کشاورزی که جریان های راه اندازی زیاد است، ایده آل است.

امروز با Lugao Power Co., Ltd. تماس بگیرید

از تداوم شبکه برق خود اطمینان حاصل کنید. دوام، کارایی و ایمنی ترانسفورماتور ONAN غوطه ور در روغن دو سیم پیچی ما را انتخاب کنید. برای قیمت‌ها، نقشه‌های فنی یا تخفیف سفارش عمده، لطفاً از فرم درخواست زیر استفاده کنید.
