پست ترانسفورماتور جعبه ای با کارایی بالا برای توزیع برق قابل اعتماد

کمبود زمین شهری، چرخه های طولانی ساخت و ساز در محل، و افزایش تقاضا برای شبکه های برق توزیع شده اغلب استقرار پست های پست سنتی را پیچیده می کند. Lugao Power Co., Ltd. که به عنوان یک تولید کننده پست ترانسفورماتور نوع جعبه ای تخصصی و مستقر در چین فعالیت می کند، این گلوگاه های پروژه را از طریق پست های کاملاً یکپارچه مونتاژ شده در کارخانه ما برطرف می کند که تابلو برق ولتاژ متوسط، ترانسفورماتورهای قدرت و توزیع ولتاژ پایین را در یک محفظه فشرده و منفرد ترکیب می کند. از سال 2016، تاسیسات دارای گواهینامه ISO9001 و SGS ما، پست‌های مستحکم آمریکایی و اروپایی را ارائه می‌کند که زمان نصب را تا 60% کاهش می‌دهد، خدمات شهری، پیمانکاران EPC و تاسیسات صنعتی را با راه‌حل توزیع برق قابل اعتماد و متصل و آماده برای خدمات فوری ارائه می‌دهد.

چگونه بین پست های آمریکایی و اروپایی برای پروژه خود انتخاب کنید؟

هنگام ارزیابی تامین‌کنندگان واجد شرایط پست ترانسفورماتور نوع جعبه، تیم‌های تدارکات مهندسی اغلب می‌پرسند: آیا باید استانداردهای طراحی آمریکایی یا اروپایی را برای شبکه توزیع خود مشخص کنیم؟ پاسخ به زمینه برنامه و ترجیحات شبکه منطقه ای بستگی دارد.

پست‌های نوع آمریکایی دارای طراحی متمایز سه محفظه‌ای هستند - بخش‌های ترانسفورماتور، ولتاژ بالا و ولتاژ پایین - با محفظه ترانسفورماتور که معمولاً از یک واحد کاملاً مهر و موم شده و غوطه‌ور در روغن استفاده می‌کند. این طرح بر ردپای فشرده تأکید دارد و تقریباً یک سوم تا یک پنجم حجم واحدهای اروپایی را با ظرفیت معادل ارائه می‌کند و آن را به ویژه برای نصب در فضای باز در جوامع مسکونی و شبکه‌های توزیع شهری با دسترسی محدود به زمین مناسب می‌سازد.

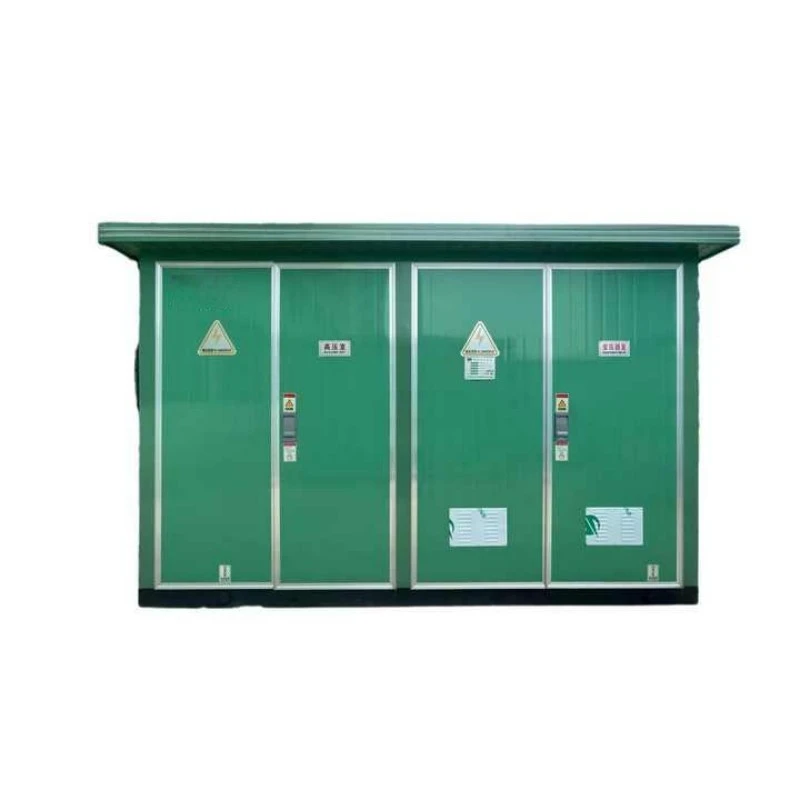

در مقابل، پست‌های نوع اروپایی، پیکربندی ماژولارتر و مبتنی بر اتاق را با تابلوهای ولتاژ بالا، ترانسفورماتور و محفظه‌های ولتاژ پایین در یک محفظه واحد اتخاذ می‌کنند. این طرح قابلیت سرویس دهی و انعطاف پذیری را در اولویت قرار می دهد و ترانسفورماتورهای غوطه ور در روغن و نوع خشک را در خود جای می دهد و به طور گسترده در پارک های صنعتی، مجتمع های تجاری و پروژه های زیرساخت شهری در سراسر مناطق استاندارد IEC مورد استفاده قرار می گیرد.

هر دو طرح دارای مزایای اصلی هستند - پیش آزمایش کارخانه، حداقل کارهای عمرانی و استقرار سریع - اما این انتخاب در نهایت با استانداردهای شبکه محلی، منطقه در دسترس سایت و اولویت‌های تعمیر و نگهداری مطابقت دارد.لوگائوهر دو پیکربندی را با سفارشی‌سازی کامل ارائه می‌دهد و از یکپارچگی یکپارچه بدون توجه به نیازهای منطقه‌ای اطمینان می‌دهد.

چگونه Lugao یکپارچگی دی الکتریک و طول عمر حرارتی را تضمین می کند؟

پست‌های جعبه‌ای باید در برابر موج‌های صاعقه، اضافه ولتاژ سوئیچینگ و تنش حرارتی ناشی از بار مداوم مقاومت کنند. پست‌های ترانسفورماتور نوع جعبه‌ای Lugao با پایه‌های دی‌الکتریک بالا که از طریق آزمایش‌های دقیق تایید شده‌اند، مهندسی شده‌اند: مقاومت فرکانس برق در ۴۲ کیلوولت به مدت یک دقیقه و مقاومت در برابر ضربه رعد و برق در ۷۵ کیلوولت در سمت ولتاژ بالا. این آستانه ها هر دو مورد نیاز پست های نوع آمریکایی و اروپایی را برآورده می کنند یا از آنها فراتر می روند و از سیم پیچ های ترانسفورماتور داخلی و اجزای تابلو برق در برابر اختلالات شبکه محافظت می کنند.

مدیریت حرارتی به طور مستقیم بر عمر عایق ترانسفورماتور تأثیر می گذارد. دمای بار کامل ما افزایش می‌یابد - تقریباً 45.1 کلوین در سیم‌پیچ‌های ولتاژ بالا و 52.9 کلوین در سیم‌پیچ‌های ولتاژ پایین - به طور مداوم در محدوده‌های تعیین‌شده IEC و IEEE باقی می‌ماند. طراحی محفظه شامل مسیرهای تهویه بهینه و سطوح اتلاف گرما است که به طور فعال گرما را از اجزای حیاتی دور می کند و از نقاط حساس موضعی که عایق کاغذ را تخریب می کنند و پیری روغن را تسریع می کنند، جلوگیری می کند. این انعطاف پذیری حرارتی باعث کاهش هزینه های چرخه عمر و کاهش فرکانس تعمیر و نگهداری برای سرمایه گذاری در ترانسفورماتور برق شما می شود.

چه حفاظت های ساختاری و محیطی ادغام شده اند؟

محفظه پست که در معرض آب و هوا، گرد و غبار و اثرات تصادفی قرار دارد، اولین دفاع در برابر تخریب محیط زیست است. پست‌های لوگائو دارای رتبه‌بندی حفاظتی IP44 هستند که مقاومت موثری در برابر ورود ذرات جامد و پاشش آب ایجاد می‌کنند، که هم برای تأسیسات آمریکایی در محوطه باز و هم برای پیکربندی‌های اروپایی یکپارچه در ساختمان‌ها مناسب است. این محفظه که از فولاد مقاوم در برابر خوردگی با سطوح ضد خوردگی ساخته شده است، در برابر دمای شدید محیط، رطوبت بالا و جوهای خورنده ساحلی مقاومت می کند و یکپارچگی سازه را برای چندین دهه خدمات تضمین می کند.

لوگائو چگونه قابلیت اتصال کوتاه را تأیید می کند؟

شبکه های توزیع به ناچار جریان های خطا را تجربه می کنند. توانایی یک پست برای زنده ماندن از این رویدادها بدون تغییر شکل داخلی یا آسیب شینه غیرقابل مذاکره است. پست‌های ترانسفورماتور نوع جعبه لوگائو برای مقاومت در برابر اتصال کوتاه آزمایش می‌شوند - به عنوان مثال رتبه‌بندی‌ها شامل 20 کیلو آمپر RMS در سمت ولتاژ بالا است - با بازرسی‌های پس از آزمایش که یکپارچگی اتصال شینه و تغییر شکل ساختاری صفر را تأیید می‌کند. این ناهمواری مکانیکی معتبر به مهندسان پروژه اطمینان می‌دهد که پست‌های ما پایداری سیستم را تحت سخت‌ترین شرایط خطا حفظ می‌کنند.

لوگائو چه ظرفیت، ولتاژ و پیکربندی های خنک کننده را می تواند تامین کند؟

کارگاه تولید دارای گواهی ISO9001 و SGS لوگائو، مجهز به خطوط مونتاژ حرفه ای و محفظه های تست تمام توان، پست های ترانسفورماتور جعبه ای را مطابق با استانداردهای بین المللی IEC، GB، CE، و CCC تولید می کند و از استقرار مستقیم و بدون نیاز به تغییرات هزینه بر سایت پشتیبانی می کند.

کلاس های ولتاژ و محدوده ظرفیت

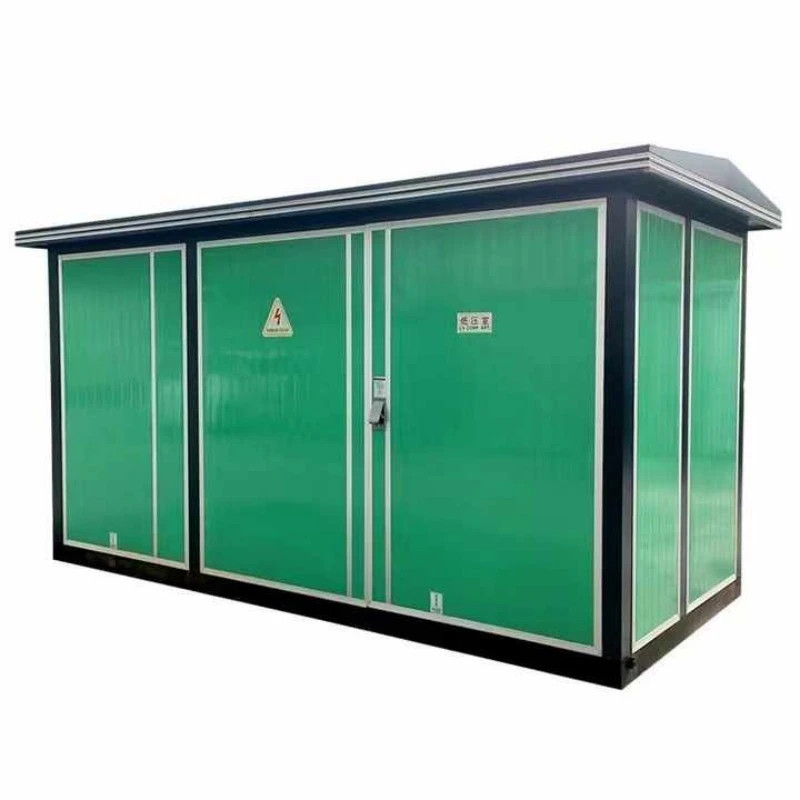

پست های 30 کیلوولت / 35 کیلو ولت نوع آمریکایی و اروپایی:طراحی شده برای پست های توزیع برق، سیستم های کلکتور مزرعه بادی و مناطق صنعتی سنگین که نیاز به تبدیل ولتاژ متوسط ​​با مقاومت در برابر اتصال کوتاه قوی و سطوح دبی جزئی کم دارند.

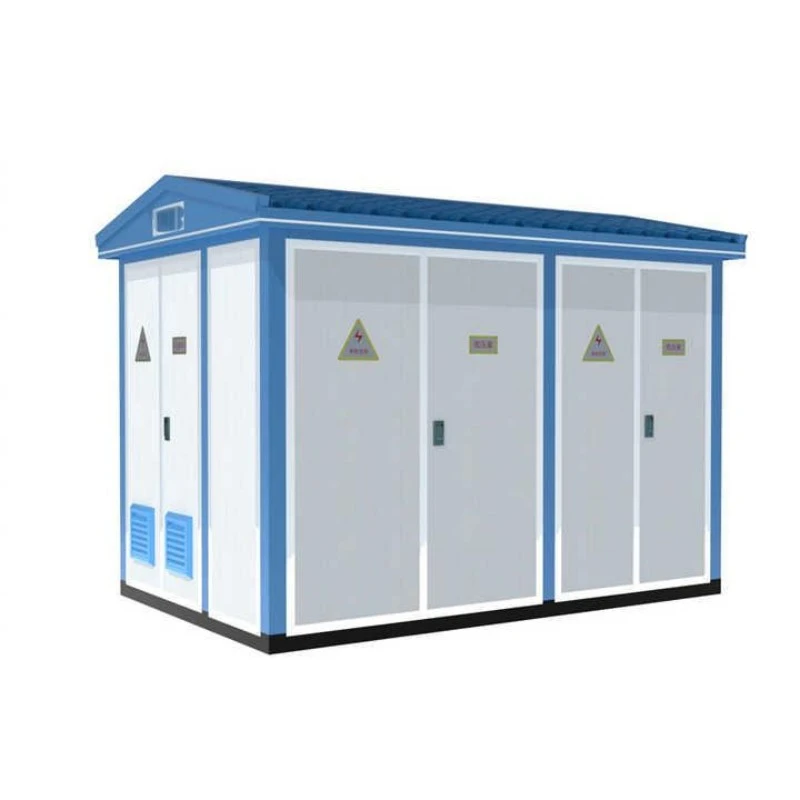

ایستگاه فرعی جعبه هوشمند/کامپکت 24 کیلوولت (20 کیلوولت):مجهز به ماژول های هوشمند در هر دو طرف HV و LV، که امکان کنترل از راه دور، سنجش، سیگنال دهی و تنظیم را برای برنامه های اتوماسیون شبکه دولتی فراهم می کند. مناسب برای ساختمان های بلند شهری، منازل مسکونی و زیرساخت های شهری.

پست توزیع 11 کیلوولت / 10 کیلو ولت:ایده آل برای مجتمع های تجاری، جوامع مسکونی، و پروژه های برق روستایی. دارای طراحی مخزن راه راه یا گزینه های ترانسفورماتور نوع خشک، حذف نیازهای نگهداری محافظ و اطمینان از عملکرد قابل اعتماد در محیط های خشن در فضای باز.

گزینه های ترانسفورماتور و کلید

لوگائو تنظیمات داخلی انعطاف پذیری را برای مطابقت با نیازهای پروژه ارائه می دهد:

نوع ترانسفورماتور: کاملا آب بندی شده در روغن غوطه ور شده استگزینه‌های (S9، S11، S13، SH15) یا نوع خشک (SCB10، SCB11، SCBH15)، با اولویت‌های ایمنی آتش‌سوزی و محیطی.

کلید ولتاژ بالا:کابینت‌های XGN15، HXGN17، یا KYN28A با سوئیچ بار یا تنظیمات قطع‌کننده مدار خلاء، شبکه حلقه پشتیبانی، ترمینال یا حالت‌های منبع تغذیه دوگانه.

توزیع ولتاژ پایین:GGD، GCS، یاتابلو برق MNSبا توابع جبران ورودی، خروجی و واکنشی، پشتیبانی از نوع پانل یا سازه های نصب شده روی کابینت.

چگونه می توان پست ایده آل باکس نوع را برای مکان های شهری با فضای محدود انتخاب کرد؟

برای پست‌های سنتی با فضای کف فراوان، تأسیسات ساختمانی معمولی امکان‌پذیر است. با این حال، پست‌های زیرزمینی شهری، تأسیسات فشرده GIS، و مناطق تجاری شلوغ، راه‌حل‌های بهینه‌سازی فضا را می‌طلبند. Lugao با استفاده از تابلو برق با چگالی بالا و طرح‌های ترانسفورماتور یکپارچه، بهینه‌سازی ردپای سفارشی را ارائه می‌دهد، و نیازهای کلی سطح زمین را کاهش می‌دهد. پست‌های نوع آمریکایی، با حجم فشرده‌شان، به‌ویژه برای توزیع جوامع مسکونی که در آن هزینه‌های زمین بسیار بالاست، مناسب هستند. واحدهای اروپایی، در حالی که بزرگتر هستند، دسترسی خدمات برتر را برای کاربردهای صنعتی که فرکانس نگهداری بالاتر است، ارائه می دهند.
