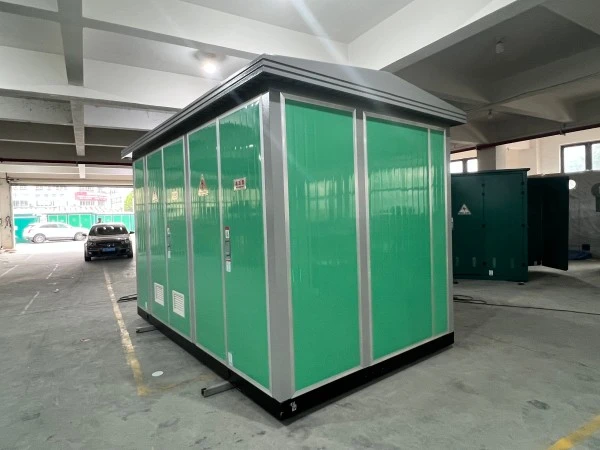

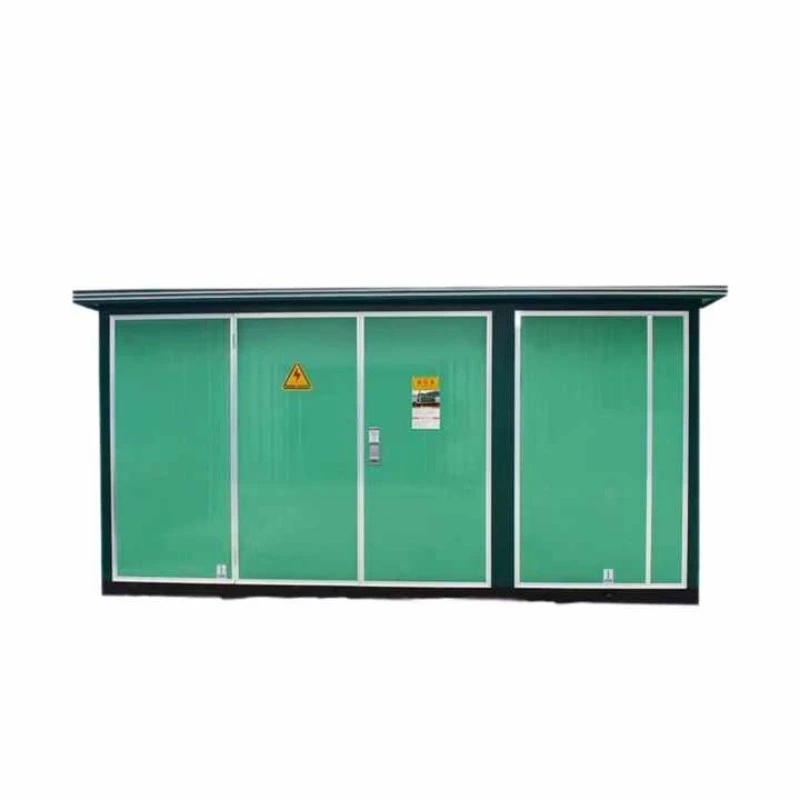

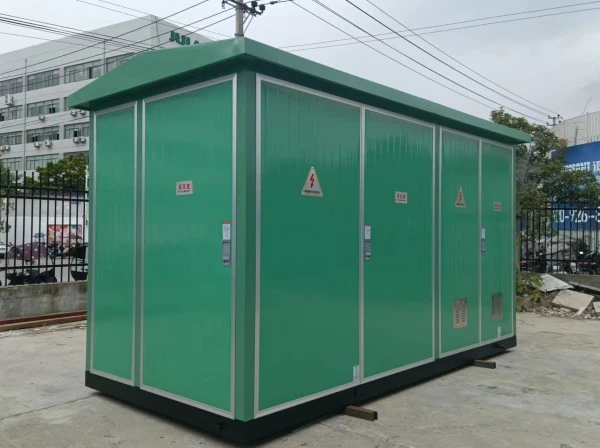

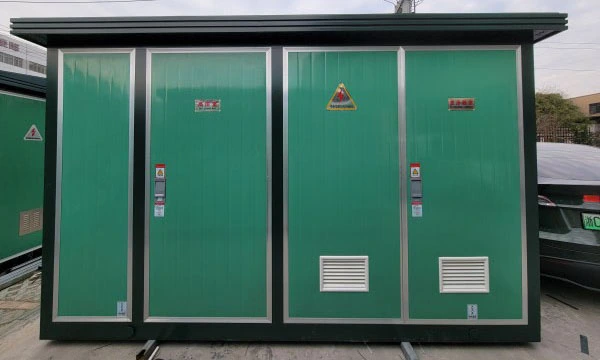

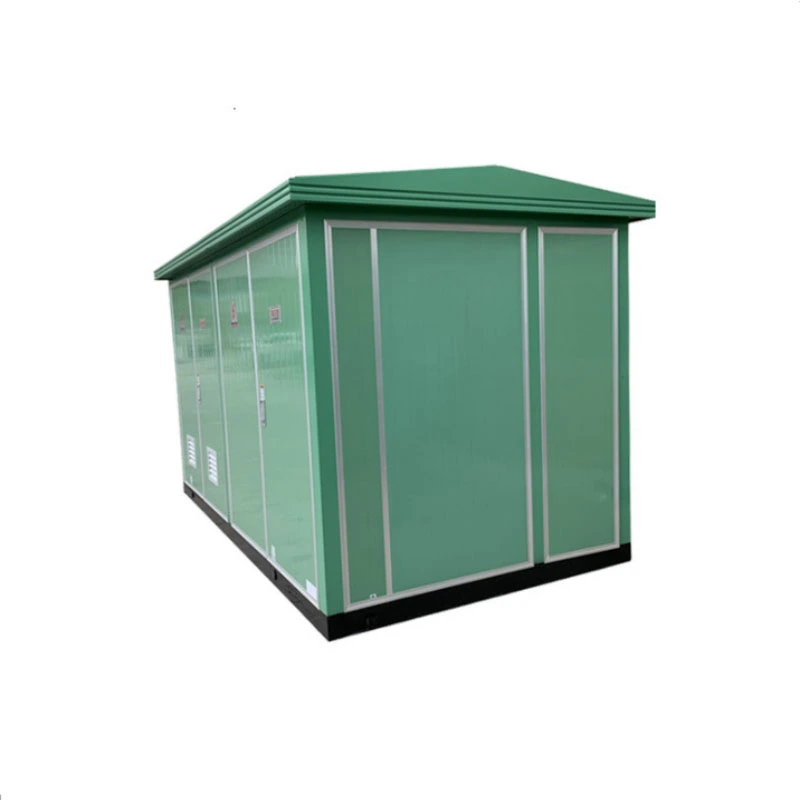

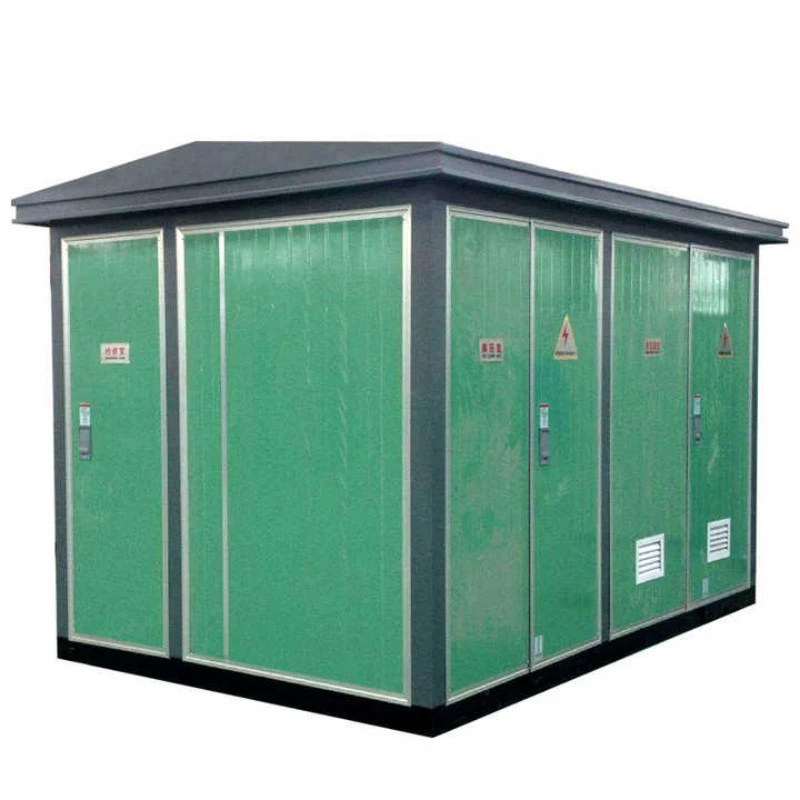

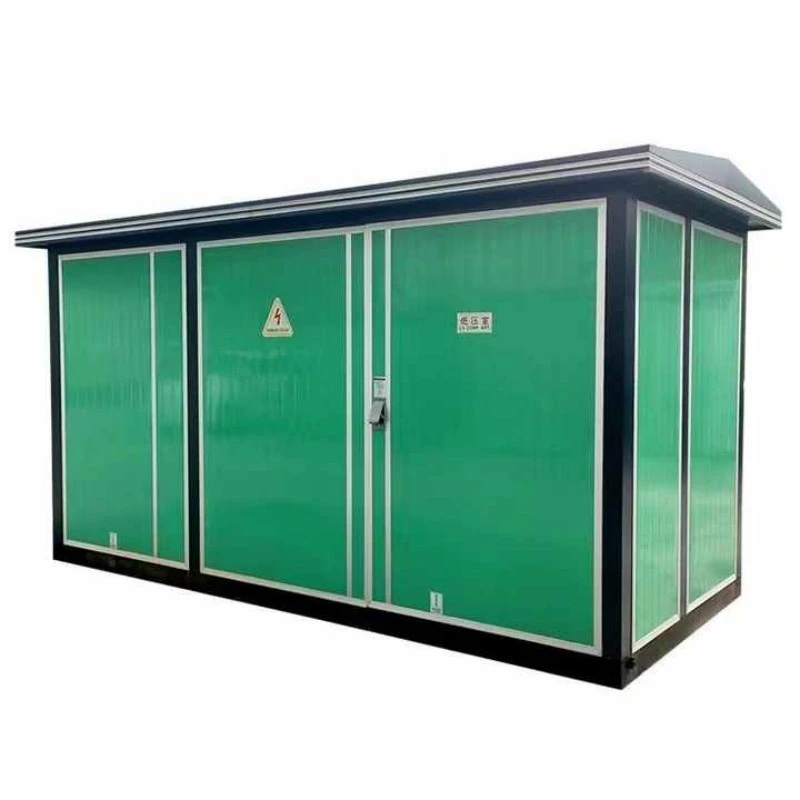

پست برق بادی بسته بندی شده نوع اروپایی

پست برق بادی بسته بندی شده از نوع اروپایی یک واحد تبدیل توان فشرده و مونتاژ شده در کارخانه است که به طور خاص برای جمع آوری برق ولتاژ متوسط ​​از یک یا چند توربین بادی، پایین آمدن (یا بالا) آن به سطوح سازگار با شبکه و محافظت از توربین و شبکه برق در برابر خطاهای الکتریکی طراحی شده است.

برخلاف پست‌های باکس ژنریک، این واحد برای نیازهای منحصر به فرد تولید باد ساخته شده است:

● تحمل لرزش بالا: شینه‌های داخلی تقویت‌شده و سخت‌افزار ضد شل شدن.

● محل نوسان ولتاژ گسترده: نوسانات خروجی را از 400 ولت (ترمینال توربین) تا 35 کیلو ولت (شبکه جمع آوری) کنترل می کند.

● نظارت از راه دور آماده: پورت های SCADA یکپارچه برای اتاق های کنترل توربین.

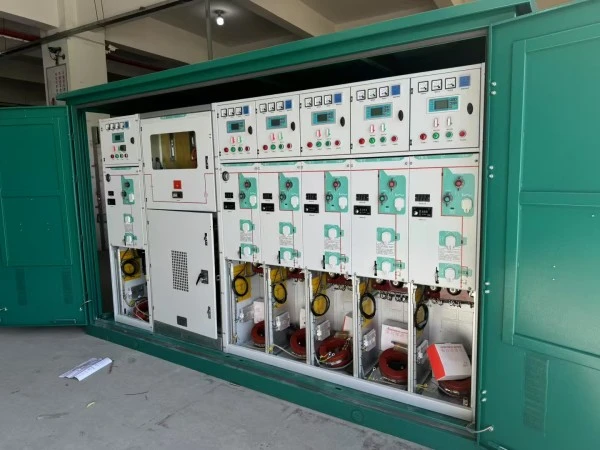

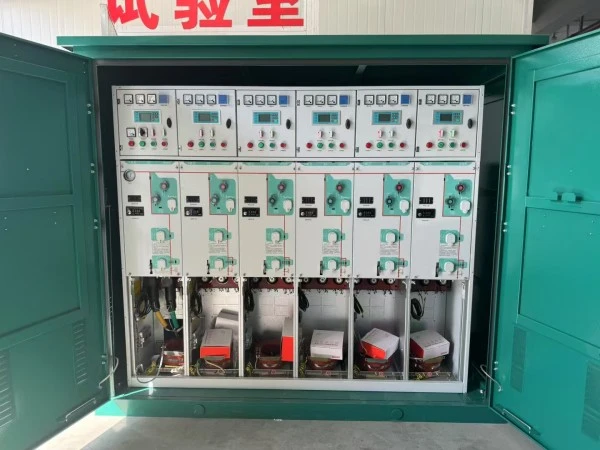

از نظر فیزیکی، پست برق بادی بسته بندی شده از نوع اروپایی معماری کلاسیک اروپایی سه محفظه (سمت HV، ترانسفورماتور، سمت LV) را حفظ می کند، اما ویژگی های خاص باد را اضافه می کند: یک رله حفاظت رابط اختصاصی، پایانه های فیلتر هارمونیک، و یک محفظه ضد آب و هوا دارای رتبه بندی برای اسپری نمک ساحلی.

چه کاری می تواند انجام دهد؟

عملکرد اصلی: به عنوان رابط الکتریکی بین ژنراتور توربین بادی و شبکه جمع آوری ولتاژ متوسط ​​عمل می کند.

چهار شغل اصلی:

1. تبدیل ولتاژ:ولتاژ خروجی توربین (معمولاً 690 ولت) را با استفاده از یک ترانسفورماتور افزایش دهنده که در داخل واحد قرار دارد به ولتاژ شبکه جمع آوری (10kV-35kV) تبدیل می کند.

2. جداسازی خطا:در صورتی که پارامترهای شبکه (ولتاژ، فرکانس) به خارج از محدوده مجاز حرکت کنند، توربین را به طور خودکار قطع می کند و از هر دو دارایی محافظت می کند.

3. تهویه کیفیت برق:زمین، برقگیرها و نقاط فیلتر را برای کاهش هارمونیک های تولید شده توسط درایوهای فرکانس متغیر در داخل توربین فراهم می کند.

4. اندازه گیری و نظارت انرژی:دارای CT و PTهای درجه ابزار برای اندازه‌گیری تعرفه ورودی و ردیابی عملکرد از راه دور.

از آنجایی که پست برق بادی بسته بندی شده اروپایی به طور کامل از قبل سیم کشی شده و آزمایش شده وارد می شود، توسعه دهندگان مزارع بادی از ماه ها مونتاژ الکتریکی در محل خودداری می کنند. یک واحد به یک توربین بزرگ منفرد (2MW-6MW) یا یک خوشه کوچک از توربین‌های کوچکتر در پیکربندی "زنجیره‌ای دیزی" خدمت می‌کند.

پارامتر محصول

در زیر مشخصات فنی استاندارد برای پست برق بادی بسته بندی شده اروپایی از Lugao Power آمده است. رتبه بندی سفارشی در صورت درخواست در دسترس است.

ویژگی و کاربرد محصول

Q1: چه چیزی پست برق بادی بسته بندی شده نوع اروپایی را از یک پست استاندارد اروپایی متفاوت می کند؟

A: سه ویژگی خاص باد. اول، ترانسفورماتور داخل یک پست برق بادی بسته بندی شده از نوع اروپایی برای جریان برق دو جهته و نوسانات مکرر ولتاژ طراحی شده است - توربین ها دائماً بالا و پایین می روند. دوم، محفظه LV شامل یک رله حفاظتی رابط شبکه اختصاصی است که در صورت تغییر ولتاژ یا فرکانس شبکه، طبق استانداردهای اتصال برق (به عنوان مثال، IEEE 1547، IEC 61727) در عرض 100 میلی ثانیه حرکت می کند. سوم، کل محفظه از پایه‌های ضد لرزش بر روی تمام تماس‌های الکتریکی استفاده می‌کند. واحدهای استاندارد بعد از شش ماه در نزدیکی توربین شاهد شل شدن پیچ خواهند بود.

Q2: چگونه این واحد برخورد صاعقه معمول در مزارع بادی باز را کنترل می کند؟

پاسخ: هر پست برق بادی بسته بندی شده از نوع اروپایی مجهز به برقگیرهای نوع 1+2 در هر دو طرف HV و LV (ظرفیت تخلیه 25 کیلو آمپر در هر قطب) است. علاوه بر این، مخزن ترانسفورماتور دارای یک بند اتصال مستقیم به زمین برای کابل مسی 120 میلی متر مربع است. در آزمایش کارخانه خود، امواج رعد و برق 10/350μs را تا 100kA بدون فلاش اور داخلی شبیه سازی می کنیم.

Q3: آیا می توان از این پست برای باد خشکی و دریایی استفاده کرد؟

پاسخ: خشکی - کاملاً. برای خارج از کشور، ما یک نسخه ارتقا یافته به نام "بسته دریایی" را ارائه می دهیم. پست برق استاندارد نوع اروپایی بسته بندی شده با قدرت بادی دارای رتبه IP54 است که برای مناطق ساحلی خشکی مناسب است. برای فراساحل (روی پلت فرم توربین یا پایه ژاکت)، ما به IP66 ارتقا می دهیم، از پوشش دریایی C5-M (با ضخامت بیش از 400 میکرومتر) استفاده می کنیم و همه پیچ های فولادی استاندارد را با فولاد ضد زنگ 316 لیتر جایگزین می کنیم. روغن ترانسفورماتور با استر طبیعی (زیست تخریب پذیر) جایگزین می شود تا مقررات زیست محیطی را رعایت کند.

Q4: رایج ترین سناریوهای کاربردی برای این واحد چیست؟

A: چهار برنامه اصلی:

جزئیات تولید

چگونه Lugao Power یک پست برق بسته بندی شده اروپایی بهتر از باد می سازد

جزئیات 1: مهندسی ضد لرزش

بیشتر خرابی‌های پست در مزارع بادی به اتصالات شل شده از نوسان ثابت توربین (0.5-2 هرتز) بازمی‌گردد. راه حل ما: هر اتصال باسبار از فنرهای دیسکی Belleville در زیر سر پیچ استفاده می کند و نیروی گیره را حتی در هنگام لرزش اجزا حفظ می کند. بلوک های ترمینال از نوع گیره قفسی هستند (نه گیره پیچ). اتصالات کابل داخلی با تسمه های قفل فولادی ضد زنگ جایگزین می شود. نتیجه: پس از 5000 ساعت ارتعاش شبیه سازی شده (2 گرم، جاروب 5 تا 200 هرتز)، حفظ گشتاور بیش از 90٪ مقدار اولیه باقی می ماند.

جزئیات 2: طراحی ترانسفورماتور برای چرخه وظیفه باد

ترانسفورماتورهای توزیع استاندارد بارهای ثابت را می بینند. ترانسفورماتورهای بادی نوسانات سریع از 0٪ تا 110٪ را در کمتر از 10 ثانیه مشاهده می کنند. مانیروگاه بادی بسته بندی شده از نوع پست اروپاییاز یک هسته با قدرت اتصال کوتاه بالا با فشار گیره محوری 4.5 مگاپاسکال (در مقایسه با استاندارد صنعتی 2.5 مگاپاسکال) استفاده می کند. سیم‌پیچ‌ها به جای رشته‌های موازی متعدد، هادی‌های انتقال پیوسته (CTC) هستند که تلفات جریان در گردش را در طول بارهای نامتعادل حذف می‌کنند. ما همچنین سنسورهای دمای فیبر نوری را که مستقیماً در سیم‌پیچ LV تعبیه شده‌اند - نه فقط دماسنج‌های بالای روغن - اضافه می‌کنیم که داده‌های نقطه داغ را در زمان واقعی به کنترل‌کننده توربین می‌دهند.

جزئیات 3: محافظت در برابر خوردگی فراتر از رنگ

مزارع بادی در محیط های کلاس C3 (داخلی) تا C5-M (دریایی) قرار دارند. پوشش پودری استاندارد در لبه های برش خورده شکست می خورد. روند ما:

1. آب بندی لبه: هر لبه برش لیزری قبل از رنگ آمیزی یک مهره از لبه اپوکسی سیلر دریافت می کند.

2. پرایمر غنی از روی: 80μm پرایمر اپوکسی گرد و غبار روی 95% (محافظت قربانی).

3. پوشش میانی: 100μm اپوکسی ساخت بالا.

4. پوشش رویی: 80μm پلی اورتان (RAL 7035 خاکستری روشن یا سفارشی).

DFT کل (ضخامت فیلم خشک) = حداقل 260 میکرومتر. اسپری نمک تا 1500 ساعت بدون خزش آزمایش شد (ASTM B117).

مزیت ما در مقابل رقبا

چرا Lugao Power را برای پست های برق بادی انتخاب کنید؟

10+ سال تولید تجهیزات برقی

تیم مهندسی اختصاصی ترانسفورماتور و MV

راه حل های پست برق بادی از 1MVA تا 8MVA

تست کارخانه قبل از حمل و نقل

طرح های سفارشی برای پروژه های باد خشکی و ساحلی

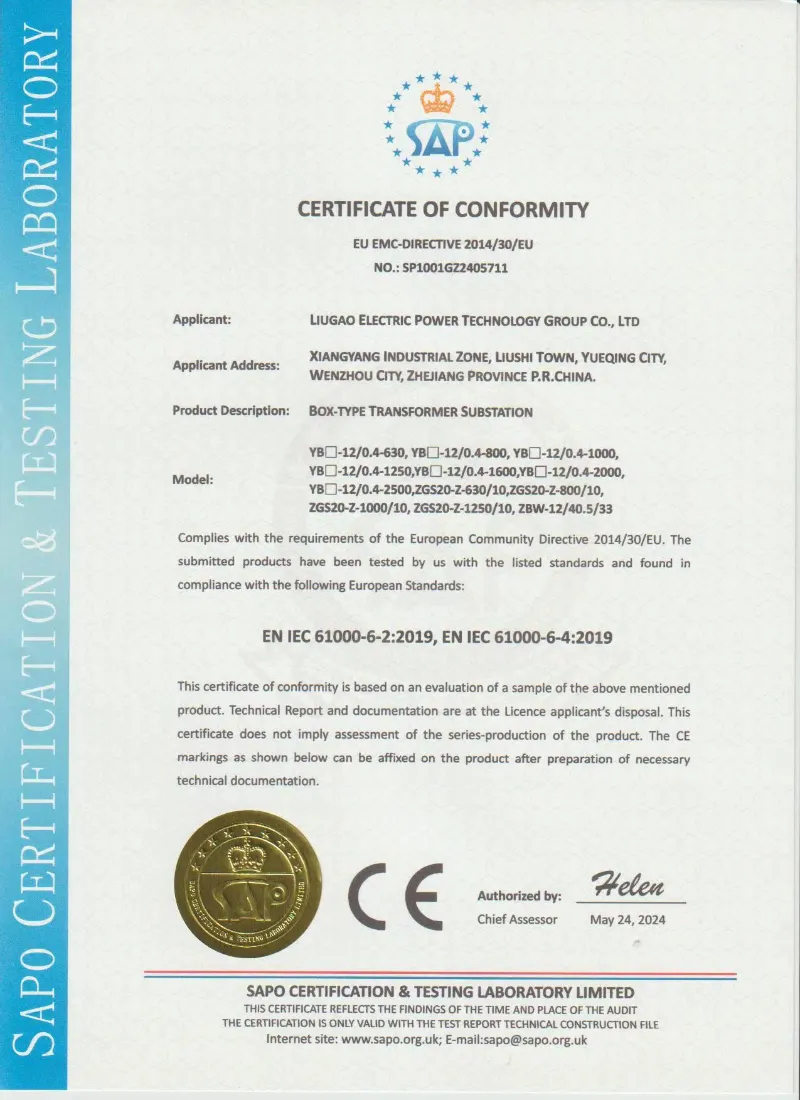

ساخت و آزمایش مطابق با IEC
