پست ترانسفورماتور نوع اروپایی از پیش نصب شده هوشمند

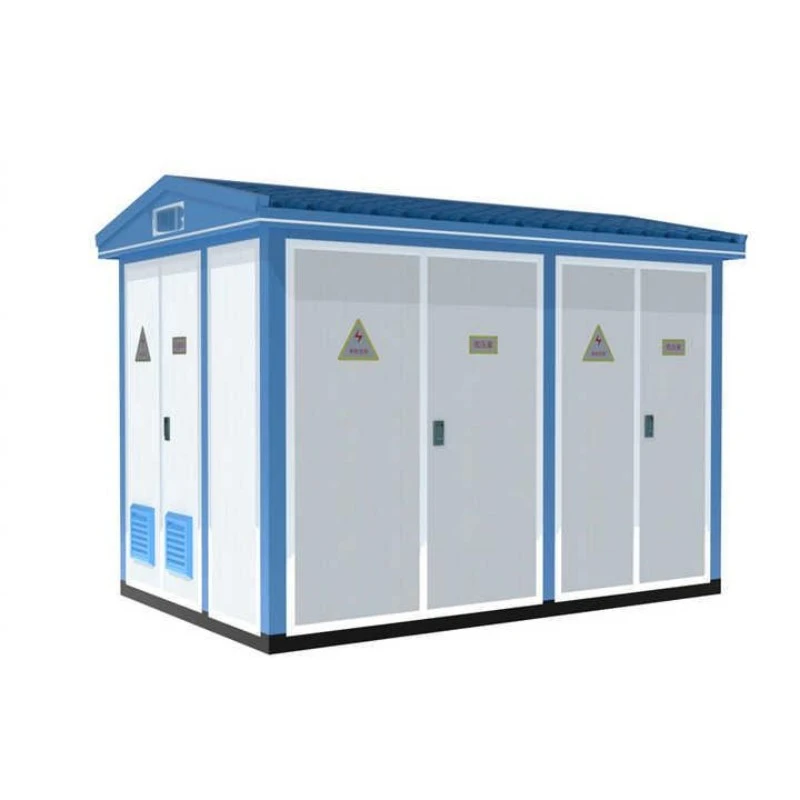

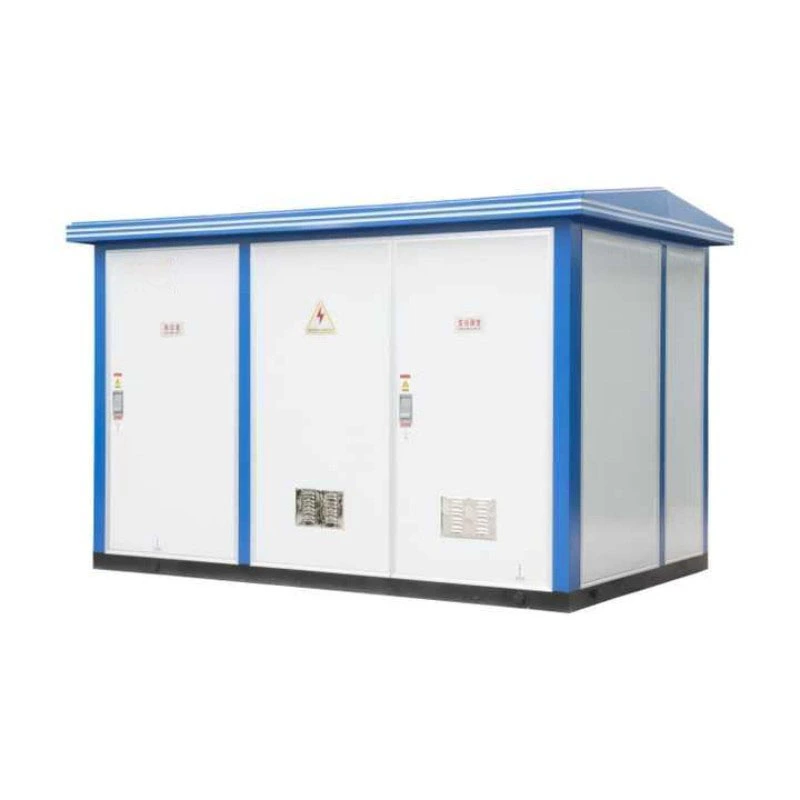

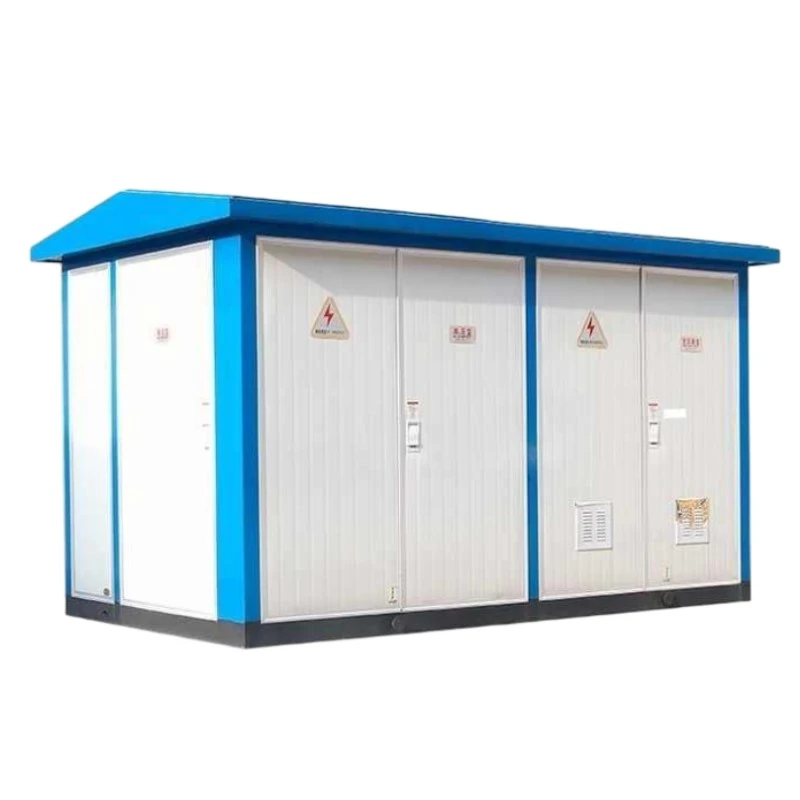

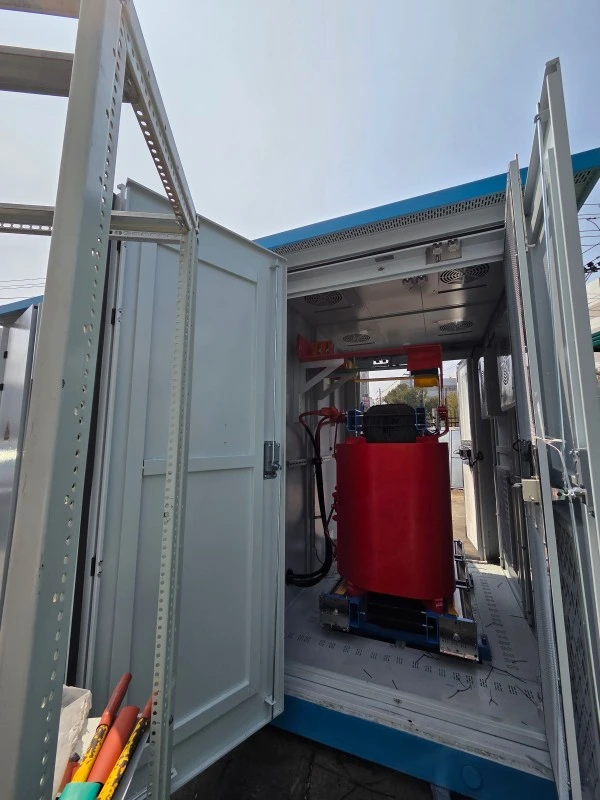

پست ترانسفورماتور اروپایی از پیش نصب شده هوشمند یک واحد توزیع برق فشرده و مونتاژ شده در کارخانه است که یکتابلو برق ولتاژ متوسط، یک تابلو توزیع ولتاژ پایین و یک ترانسفورماتور غوطه ور در روغن یا نوع خشک در یک محفظه محصور واحد. برخلاف پست های مهندسی عمران سنتی، این واحد به سبک اروپایی پیش ساخته، آزمایش شده و به عنوان یک سیستم آماده برای نصب تحویل داده می شود.

چه کاری انجام می دهد؟

برای توزیع ایمن در جوامع مسکونی، ساختمان‌های تجاری، کارخانه‌ها و نیروگاه‌های انرژی تجدیدپذیر، برق ولتاژ متوسط ​​(معمولاً 6 کیلوولت الی 35 کیلوولت) را به سطوح ولتاژ پایین (400 ولت تا 690 ولت) کاهش می‌دهد. پست ترانسفورماتور از پیش نصب شده اروپایی هوشمند همچنین از نظارت هوشمند بار، دما و کیفیت توان پشتیبانی می کند و امکان تشخیص خطا از راه دور و عملکردهای هشدار خودکار را فراهم می کند. این امر آن را به گزینه ای ایده آل برای شبکه های هوشمند و پست های بدون مراقبت تبدیل می کند.

مزایای محصول

1. نظارت هوشمند و کنترل از راه دور

پست ترانسفورماتور اروپایی از پیش نصب شده هوشمند دارای یک واحد ترمینال هوشمند اختیاری (ITU) است که داده‌های زمان واقعی ولتاژ، جریان، ضریب توان و دمای روغن را جمع‌آوری می‌کند. داده ها را می توان از طریق 4G، اترنت یا فیبر نوری به یک اتاق کنترل مرکزی منتقل کرد و هزینه های بازرسی در محل را کاهش داد.

2. ردپای فشرده و استقرار سریع

از آنجایی که در کارخانه از پیش مونتاژ شده است، پست ترانسفورماتور از پیش نصب شده اروپایی Smart فقط به یک پایه ساده در محل نیاز دارد. نصب به جای هفته ها 1 تا 2 روز طول می کشد و تا 60 درصد در کارهای عمرانی و اشغال زمین صرفه جویی می شود.

3. قابلیت اطمینان بالا در شرایط سخت

این پست با درجه حفاظت IP54 (یا بالاتر) برای محفظه و ترانسفورماتورهای روغنی یا رزین اپوکسی داخل، در برابر گرد و غبار، باران، مه نمک و دماهای شدید از -25 درجه سانتیگراد تا +40 درجه سانتیگراد مقاومت می کند و عملکرد مداوم را در بیابان ها، مناطق ساحلی یا مناطق با ارتفاع بالا تضمین می کند.

4. بهره وری انرژی و تلفات کم

مجهز به ترانسفورماتورهای کم تلفات سری S11 یا S13، پست ترانسفورماتور از پیش نصب شده اروپایی Smart تلفات بی باری را تا 30 درصد در مقایسه با واحدهای معمولی کاهش می دهد و مستقیماً قبض برق و انتشار کربن را در طول عمر 20 ساله کاهش می دهد.

5. کاملا قابل تنظیم

ما پیکربندی‌های انعطاف‌پذیر را ارائه می‌کنیم: سیم‌پیچ‌های مسی یا آلومینیومی، تعویض‌کننده‌های شیر در بار، تصحیح ضریب توان خودکار (APFC) و برقگیر. چه به یک واحد 200 کیلوولت آمپر برای یک منطقه ویلایی یا یک واحد 2500 کیلوولت آمپر برای یک شهرک صنعتی نیاز داشته باشید، ما می توانیم راه حل را متناسب کنیم.

ویژگی محصول

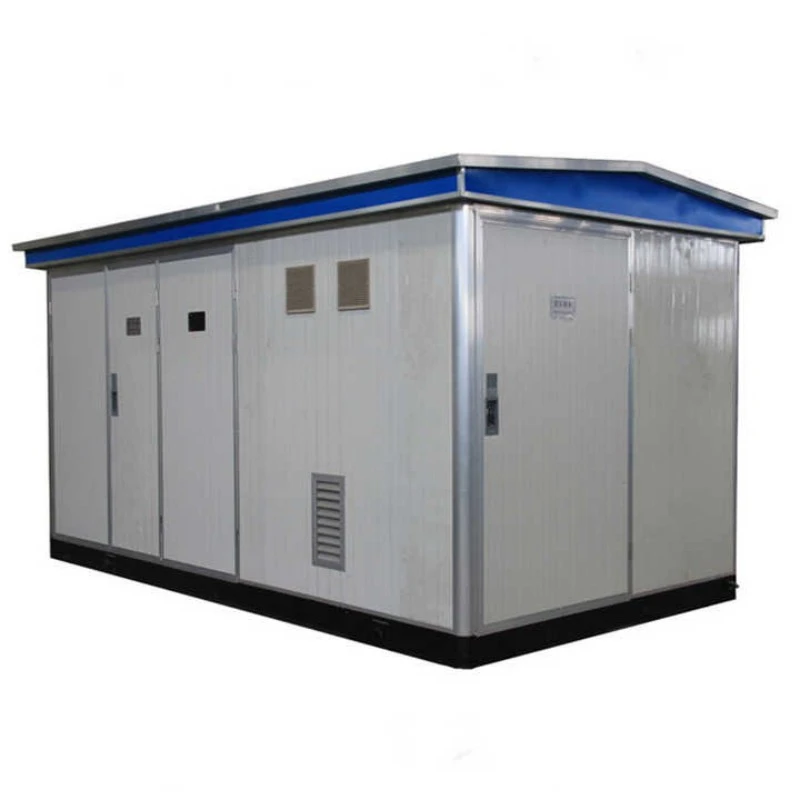

محفظه کاملا محصور و ضد آب --- ساخته شده از فولاد گالوانیزه یا آلیاژ آلومینیوم، پوشش داده شده با رنگ ضد خوردگی، مناسب برای نصب در فضای باز.

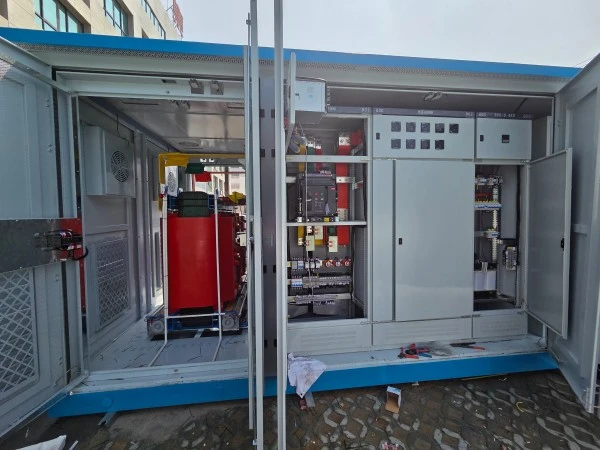

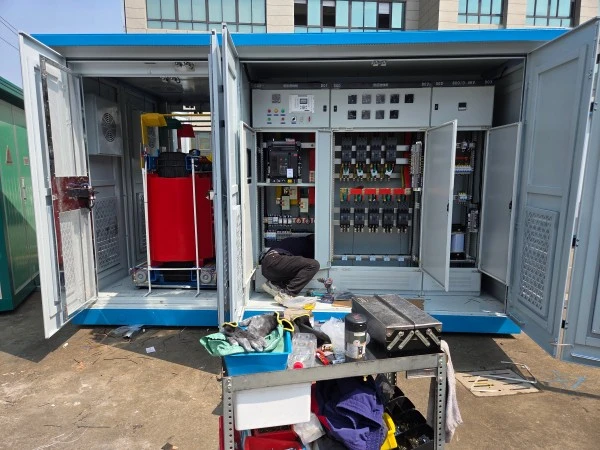

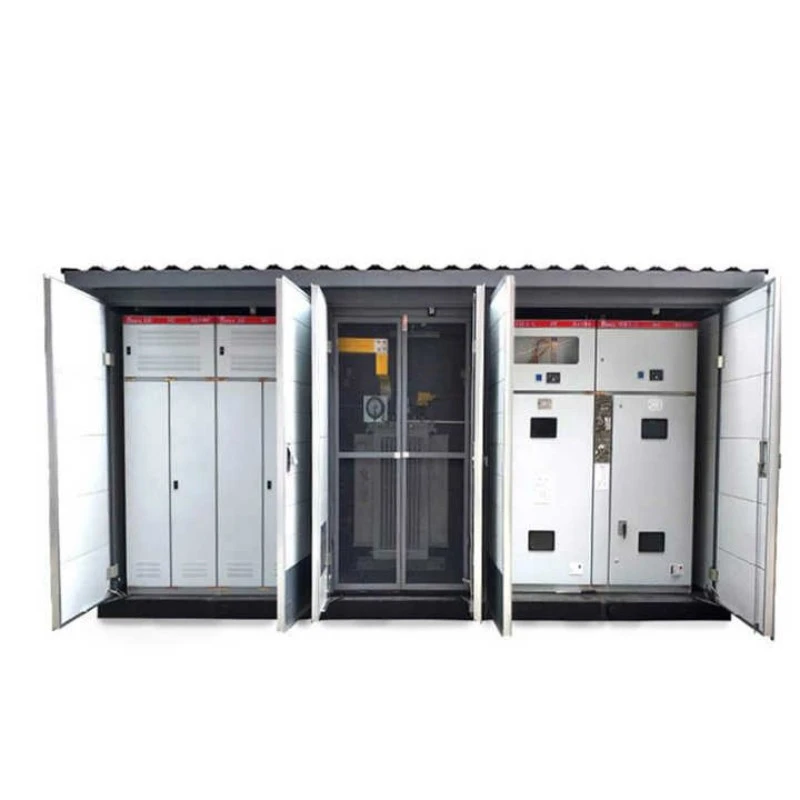

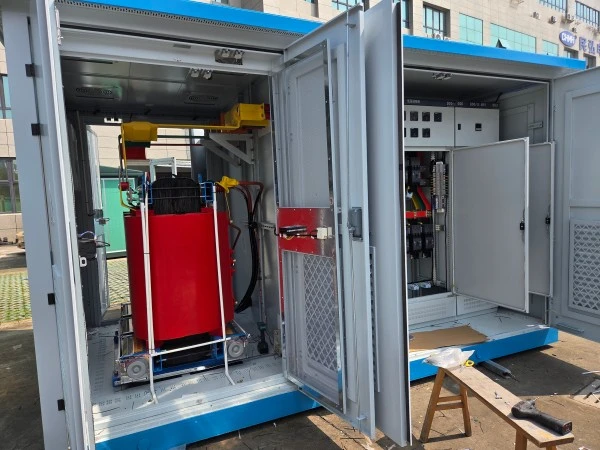

چیدمان داخلی مدولار --- محفظه های جداگانه برای تابلو برق HV، ترانسفورماتور و توزیع LV، با قفل های مکانیکی برای اطمینان از ایمنی اپراتور.

سیستم خنک‌کننده هوشمند --- فن‌های کنترل‌شده با دما برای ترانسفورماتورهای نوع خشک یا پانل‌های رادیاتور موجدار برای واحدهای غوطه‌ور در روغن، به‌طور خودکار هنگامی که دما از نقطه تنظیم فراتر می‌رود فعال می‌شود.

Arc Flash & Overload Protection---مجهز به مدارشکن SF6 یا خلاء، سوئیچ های ذوب شده و دستگاه های حفاظت از نوسانات (SPD) برای مطابقت با استانداردهای IEC 62271-202.

رابط کاربر پسند --- صفحه نمایش لمسی محلی (اختیاری) داده ها و سوابق خطا را در زمان واقعی نشان می دهد، در حالی که دسترسی از راه دور از طریق برنامه تلفن هوشمند برای کارکنان تعمیر و نگهداری در دسترس است.

عملکرد کم صدا---سطح صدا ≤55dB(A) برای کاربردهای مسکونی، که توسط پایه‌های میرایی لرزش و پانل‌های عایق صوتی به دست می‌آید.

طراحی ضد سرقت و امنیتی --- قفل های سنگین، سنسورهای درب و ادغام دوربین مدار بسته اختیاری، پست ترانسفورماتور از پیش نصب شده اروپایی Smart را برای مکان های دور و بدون مراقبت مناسب می کند.

برنامه کاربردی محصول

پست ترانسفورماتور اروپایی از پیش نصب شده هوشمند به طور گسترده در موارد زیر استفاده می شود:

توزیع نیروی برق شهری

مجتمع‌های مسکونی، مراکز خرید، هتل‌ها و بیمارستان‌هایی که فضا در آن‌ها محدود است و ایمنی در برابر آتش حیاتی است.

پارکینگ های زیرزمینی یا تاسیسات پشت بام از طراحی فشرده و حاوی روغن بهره می برند.

پروژه های انرژی های تجدیدپذیر

مزارع خورشیدی و پارک های بادی خشکی نیاز به استقرار سریع و مقاومت در برابر آب و هوا دارند. این پست به طور یکپارچه با اینورترهای PV و مبدل های توربین بادی ادغام می شود.

زیرساخت ها و امکانات عمومی

فرودگاه‌ها، ایستگاه‌های مترو، تونل‌ها و پل‌ها به قابلیت اطمینان بالا و نظارت از راه دور برای اطمینان از روشنایی و تهویه بی‌وقفه متکی هستند.

سایت های صنعتی و معدنی

کارخانه ها، کارخانه های شیمیایی و معادن از پست ترانسفورماتور از پیش نصب شده اروپایی Smart برای جداسازی خطاهای شبکه و محافظت از ماشین آلات حساس استفاده می کنند.

برق موقت و اضطراری

سایت‌های ساخت‌وساز، مناطق امدادی بلایا و رویدادهای خارج از منزل از ماهیت plug-and-play و جابجایی آسان آن بهره می‌برند.

جزئیات تولید

طراحی مسکن و مکانیک

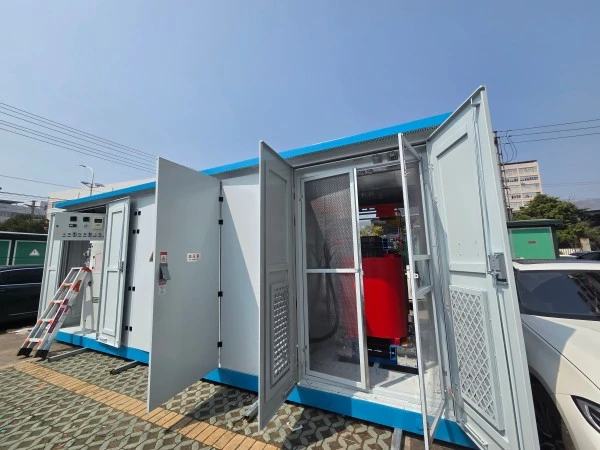

محفظه بیرونی پست ترانسفورماتور از پیش نصب شده اروپایی اسمارت با استفاده از صفحات فولادی برش لیزری، خم شده و جوش داده شده ساخته شده است. پس از جوشکاری، کل محفظه برای حذف رسوب تحت شات بلاست قرار می گیرد و به دنبال آن پوشش پودری الکترواستاتیک با حداقل ضخامت 80 میکرومتر انجام می شود. این مقاومت در برابر خوردگی C5-M (ISO 12944) را برای محیط های ساحلی یا صنعتی فراهم می کند.

درها مجهز به واشر پلی اورتان، چفت فشاری و لولاهای قابل جابجایی هستند. سقف شیب دار از جمع شدن آب جلوگیری می کند و کانال های پایه شامل جیب های لیفتراک و گیره های بالابر برای حمل و نقل آسان است.

هسته و سیم پیچ ترانسفورماتور

ما از فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا (0.23mm یا 0.27mm) با اتصالات پله ای برای کاهش جریان بدون بار استفاده می کنیم. سیم پیچ ها از مس یا فویل آلومینیوم بدون اکسیژن (برای ولتاژ پایین) و سیم مسی گرد (برای ولتاژ بالا) ساخته می شوند. برای نسخه های خشک، رزین اپوکسی کلاس H برای از بین بردن فضاهای خالی و دستیابی به تخلیه جزئی کمتر از 10pC به صورت خلاء ریخته گری می شود. برای نسخه های غوطه ور در روغن، ما از روغن معدنی یا مایع استر طبیعی با مخزن موجدار برای جذب انبساط روغن استفاده می کنیم.

کلید و باسبار

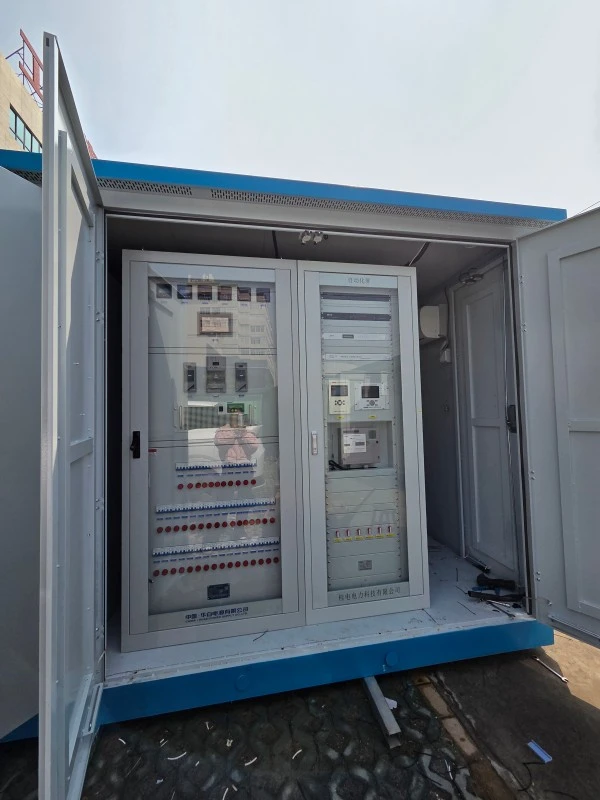

در داخل پست ترانسفورماتور اروپایی از پیش نصب شده هوشمند، محفظه HV دارای یک کلید قطع بار یا قطع کننده مدار (SF6 یا نوع خلاء) با کنتاکت های قطعی قابل مشاهده است. محفظه LV شامل یک قطع کننده مدار قالب بندی شده اصلی (MCCB)، قطع کننده های فیدر، و یک سیستم شینه تا 4000A است. تمامی شین ها از جنس مس قلع اندود با عایق حرارتی انقباض هستند.

سیستم مانیتورینگ هوشمند (اختیاری)

ما یک RTU هوشمند (واحد ترمینال راه دور) را ادغام می کنیم که ولتاژها، جریان ها، توان اکتیو/راکتیو و هارمونیک های سه فاز را تا مرتبه 31 اندازه گیری می کند. داده ها هر 5 دقیقه ثبت می شوند و به مدت 90 روز ذخیره می شوند. هشدارهای مربوط به اضافه ولتاژ، کمبود ولتاژ، دمای بیش از حد و باز شدن درب از طریق پیامک یا ایمیل ارسال می شود.

تست کیفیت

هر پست ترانسفورماتور اروپایی از پیش نصب شده Smart تحت آزمایش 100٪ کارخانه قرار می گیرد:

1. تست مقاومت دی الکتریک (2.5 کیلو ولت برای 1 دقیقه)

2. تست اتصال کوتاه پویا (شبیه‌سازی شده)

3. تست ورود آب IP54

4. تست افزایش دما (8 ساعت در بار کامل)

5. اندازه گیری تخلیه جزئی (≤10pC برای نوع خشک)

6. گزارش های آزمایش با هر محموله، مطابق با استانداردهای IEC 62271-202، GB/T 17467 و EN 61330 ارائه می شود.
