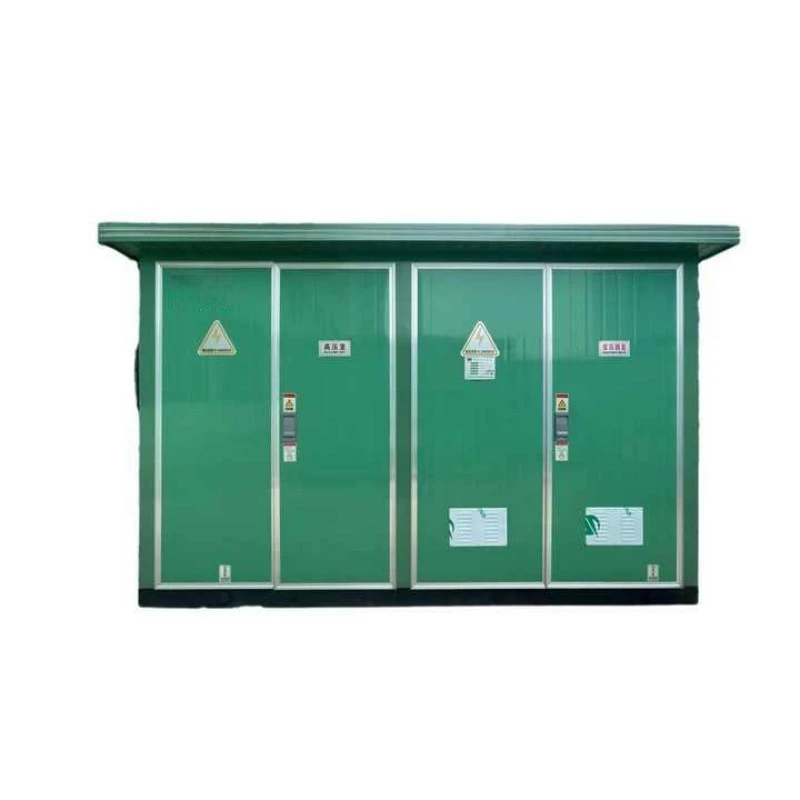

پست پیش ساخته فشرده اروپایی

یک پست پیش ساخته فشرده اروپایی یک واحد توزیع برق محصور در سه محفظه مونتاژ شده در کارخانه است که برای دریافت، تبدیل و توزیع برق ولتاژ متوسط ​​به بارهای ولتاژ پایین طراحی شده است. برخلاف پست‌های سنتی ساخته شده با بتنی که به هفته‌ها ساخت و ساز در محل نیاز دارند، این واحد آماده اتصال است.

چیست؟

پست پیش ساخته فشرده اروپایی (همچنین به عنوان aپست باکس اروپایی) از سه محفظه مجزا و مجزا تشکیل شده است:

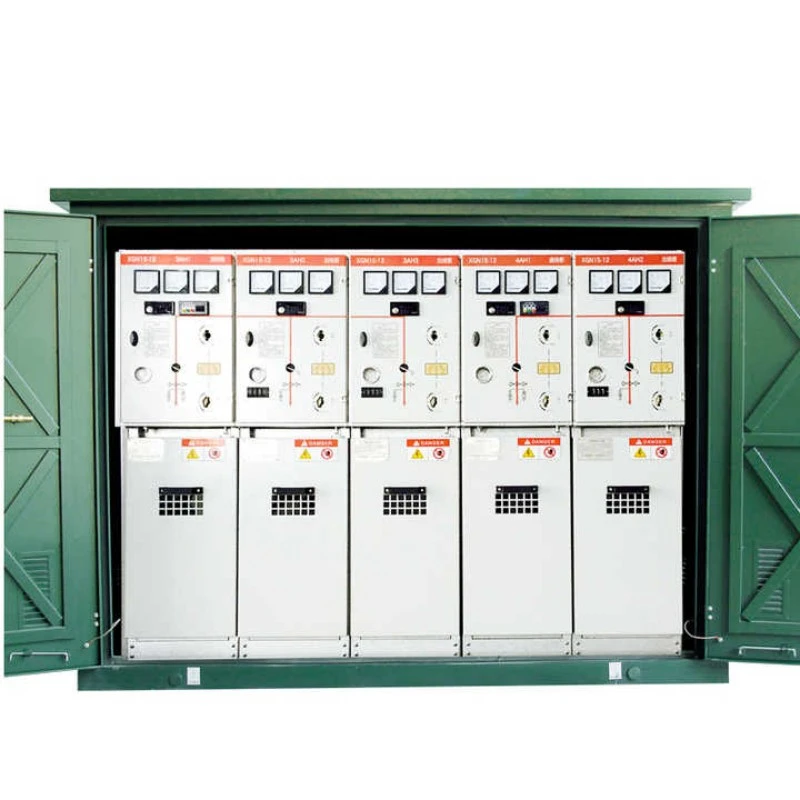

1. محفظه ولتاژ بالا (HV): تابلو برق خانه ها، رله های حفاظتی و دستگاه های اندازه گیری.

2. محفظه ترانسفورماتور: حاوی یک ترانسفورماتور غوطه ور در روغن یا نوع خشک است.

3. محفظه کم ولتاژ (LV): شامل تابلوهای توزیع، قطع کننده مدار و فیدرهای خروجی است.

این سه محفظه به شکل "I" یا "II" در داخل یک محفظه فولادی یا کامپوزیت ضد آب و هوا قرار گرفته اند. هر محفظه به طور فیزیکی توسط پارتیشن های فلزی از هم جدا می شود تا از انتشار خطا جلوگیری شود.

چه کاری می تواند انجام دهد؟

این تجهیزات سه عملکرد اصلی را انجام می دهد:

1. تبدیل ولتاژ گام به گام: ولتاژ متوسط ​​ورودی (6 کیلو ولت، 10 کیلو ولت، 20 کیلو ولت، 35 کیلو ولت) را به ولتاژ پایین قابل استفاده (400 ولت، 230 ولت) تبدیل می کند.

2. حفاظت و جداسازی: به طور خودکار مدارهای معیوب را از طریق فیوزها یا قطع کننده های مدار جدا می کند و از دارایی های پایین دست محافظت می کند.

3. مدیریت بار: توان را به مدارهای خروجی متعدد توزیع می کند و امکان سوئیچینگ انتخابی، اندازه گیری و نظارت را فراهم می کند.

از آنجایی که پست پیش ساخته فشرده اروپایی از پیش سیم کشی شده و در کارخانه تست شده است، خطاهای پیچیده سیم کشی در محل را حذف می کند. این به عنوان مرکز عصبی برای توزیع نهایی برق در بلوک های مسکونی، کارخانه ها، مزارع خورشیدی و ایستگاه های شارژ EV عمل می کند.

مزایای محصول

هنگامی که پست پیش ساخته فشرده اروپایی از Lugao Power را انتخاب می کنید، پنج مزیت رقابتی متمایز نسبت به پست های معمولی و جایگزین های نوع آمریکایی به دست می آورید.

مزیت 1: ایمنی پرسنل برتر

طراحی سه محفظه "بخشی" مشخصه هر پست پیش ساخته فشرده اروپایی واقعی است. هر بخش به طور کامل با اینترلاک های مکانیکی و الکتریکی در هم قفل شده است. به عنوان مثال، درب LV نمی تواند باز شود مگر اینکه قطع کننده اصلی خاموش باشد. درب HV نمی تواند باز شود مگر اینکه کلید ارتینگ بسته باشد. این منطق ایمنی متوالی از قرار گرفتن در معرض مستقیم جلو جلوگیری می کند و خطرات فلاش قوس را برای اپراتورها به شدت کاهش می دهد. در مقابل، پست‌های نوع آمریکایی، اغلب در هنگام تعویض فیوز، قسمت‌های زنده را در معرض دید قرار می‌دهند.

مزیت 2: قابلیت منبع تغذیه بدون وقفه

برخلاف واحدهای آمریکایی که تعویض فیوز نیاز به قطع برق کل ترانسفورماتور دارد، پست پیش ساخته فشرده اروپایی ما امکان تعمیر و نگهداری مستقل را فراهم می کند. می‌توانید محفظه LV را برای خواندن کنتور باز کنید، در حالی که سمت HV فعال است. نسخه‌های پیشرفته‌تر می‌توانند یک RMU (واحد اصلی حلقه) سوئیچ‌کننده حلقه را در خود جای دهند، که پیکربندی «دو ورودی، دو خروجی» را امکان‌پذیر می‌کند که برق را به مشتریان پایین‌دستی حتی در هنگام خطاهای بالادستی حفظ می‌کند. این امر آن را برای بیمارستان ها و مراکز داده ضروری می کند.

مزیت 3: مدیریت حرارتی عالی

هر محفظه ترانسفورماتور دارای تهویه اجباری (پنکه های اتوماتیک با کنترل ترموستاتیک) به اضافه لوورهای همرفت طبیعی است. جداسازی فیزیکی به این معنی است که گرمای تولید شده توسط ترانسفورماتور بر رله های الکترونیکی حساس در محفظه HV تأثیر نمی گذارد. آزمایش‌های ما نشان می‌دهد که دمای داخلی 15 تا 20 درجه سانتی‌گراد کمتر از طرح‌های غیرقطعی در طول بارهای اوج تابستانی باقی می‌ماند و مستقیماً عمر عایق را افزایش می‌دهد.

مزیت 4: سازگاری شدید با محیط

این محفظه با حداقل IP54 (مقاوم در برابر گرد و غبار و محافظت شده در برابر جت های آب)، در برابر اسپری نمک، طوفان شن و باران شدید مقاومت می کند. شکاف هوای 40 میلی متری به همراه گرمکن های ضد تراکم از رطوبت داخلی جلوگیری می کند. محدوده عملکرد: -40 درجه سانتیگراد تا +55 درجه سانتیگراد. این استحکام به همین دلیل است که پست پیش ساخته فشرده اروپایی انتخاب پیش فرض برای مزارع بادی ساحلی و پروژه های خورشیدی بیابانی است.

مزیت 5: هزینه کل مالکیت کمتر (TCO)

قیمت خرید اولیه ممکن است 15 تا 20 درصد بیشتر از واحدهای مشابه آمریکایی باشد، اما TCO در 20 سال 30 درصد کمتر است. چرا؟ واحدهای اروپایی دارای اجزای ماژولار و قابل تعویض هستند (شما فقط فیوز معیوب را عوض می کنید، نه کل شین را). مخزن های محفظه روغن از جریمه های آلودگی زمین جلوگیری می کند. حداقل کارهای عمرانی (فقط یک پد بتنی مسطح) در مقابل ساخت یک اتاق بتنی 5000 تا 10000 دلار در هر واحد در کار نصب صرفه جویی می کند.

ویژگی های محصول

در زیر ویژگی های مهندسی خاص پست پیش ساخته فشرده اروپایی ما آورده شده است:

جزئیات تولید

Lugao Power هر پست پیش ساخته فشرده اروپایی را در کارخانه 25000 متر مربعی ما با گواهی ISO 9001 تولید می کند. در زیر جزئیات کلیدی تولید وجود دارد که کیفیت ما را متمایز می کند.

انتخاب مواد

فولاد: فولاد گالوانیزه DX51D+Z275 وارداتی، برش خورده و خم شده بر روی پانچ برجک CNC (تلرانس ± 0.2 میلی متر).

GRP (پلی استر تقویت شده با شیشه): برای سفارشات ساحلی ارائه می شود - خوردگی صفر، اما هزینه بالاتر. کلاس ضد حریق VO (UL94).

هسته ترانسفورماتور: فلز آمورف یا فولاد سیلیکونی CRGO (درجه M5، ضخامت 0.23 میلی متر). تلفات بدون بار در مقایسه با فولاد استاندارد 70 درصد کاهش یافته است.

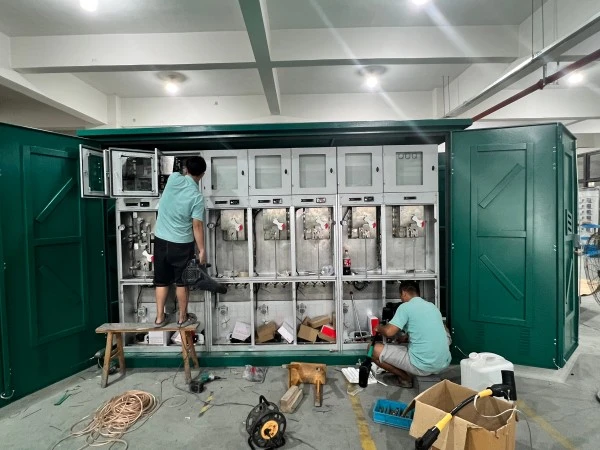

فرآیند مونتاژ

ساخت محفظه: جگرهای جوش جداگانه برای مقاطع HV، ترانسفورماتور و LV. هر محفظه با محلول صابون (برای نگهداری روغن) تست نشت می شود.

رنگ آمیزی: پیش تصفیه (چربی زدایی، فسفاته کردن) → پرایمر اپوکسی (80 میکرومتر) → پوشش رویی پلی استر (70 میکرومتر). تست نمک پاشی: 720 ساعت بدون خزش.

سیم‌کشی داخلی: کابل‌های مسی بدون هالوژن، با درجه حرارت 90 درجه سانتی‌گراد، با قالب‌های هگزا چین خورده (تست خروجی بیش از 200N). همه پایانه ها با نشانگرهای انقباض حرارتی برچسب گذاری شده اند.

نصب ترانسفورماتور: ترانسفورماتورهای پر از روغن تحت خشک کردن خلاء (رطوبت باقیمانده <0.5٪) قرار می گیرند. ترانسفورماتورهای نوع خشک دو بار تحت فشار خلاء (VPI) آغشته می شوند.

بررسی های کنترل کیفیت

1. تست دی الکتریک: 28kV/1min برای سمت HV. 3kV/1min برای سمت LV.

2. اجرای حرارتی: بار کامل در 40 درجه سانتیگراد محیط به مدت 8 ساعت. افزایش دما توسط 12 سنسور PT100 نظارت می شود.

3. تست IP: محفظه گرد و غبار به مدت 8 ساعت و به دنبال آن تست جت آب (نازل 12.5 میلی متری با سرعت 100 لیتر در دقیقه).

4. تست اینترلاک عملکردی: 50 چرخه باز و بسته شدن در هر سوئیچ.

گزینه های سفارشی سازی

1. رنگ: استاندارد RAL 7035 (خاکستری روشن); هر کد RAL در صورت درخواست (+15 روز زمان تحویل).

2. ورودی کابل: پایین (از طریق پایه) یا جانبی (صفحات غده).

3. ویژگی های هوشمند: نظارت از راه دور (جریان، ولتاژ، دما، وضعیت درب) با قابلیت IoT از طریق 4G/WiFi.

بسته بندی، حمل و نقل، گارانتی

بسته بندی و حمل و نقل

هر پست پیش ساخته فشرده اروپایی با استفاده از چهار لنگه بالابر داخلی (تست شده با وزن ناخالص 2) بلند می شود. روش بسته بندی:

● داخلی: بسته‌های خشک‌کننده سیلیکاژل (۲ کیلوگرم) که در داخل هر محفظه قرار می‌گیرند تا رطوبت عبوری را جذب کنند.

● ورودی کابل: با درپوش های پلاستیکی و نوار خود ولکانیزه مهر و موم شده است.

● نمای بیرونی: با لایه VCI (بازدارنده خوردگی بخار) پوشانده شده است، سپس با یک برزنت ضد آب سنگین پوشانده شده است.

● جعبه: پیچ و مهره ای بر روی یک اسکیت حمل و نقل فولادی (ارتفاع 1200 میلی متر برای جیب های لیفتراک). محافظ گوشه و نوارهای تسمه ای.

زمان سرب: 25 روز کاری برای واحد استاندارد 630kVA. 35 روز برای سفارشات سفارشی (از جمله اندازه گیری هوشمند).

گارانتی و پس از فروش

دوره گارانتی: 12 ماه از تاریخ راه اندازی یا 14 ماه پس از حمل و نقل (هر کدام زودتر باشد).

پوشش: تمام عیوب ساخت در مواد یا ساخت. خسارات ناشی از صاعقه، سیل، اضافه بار بیش از پلاک نام، یا تغییرات غیرمجاز را پوشش نمی دهد.
