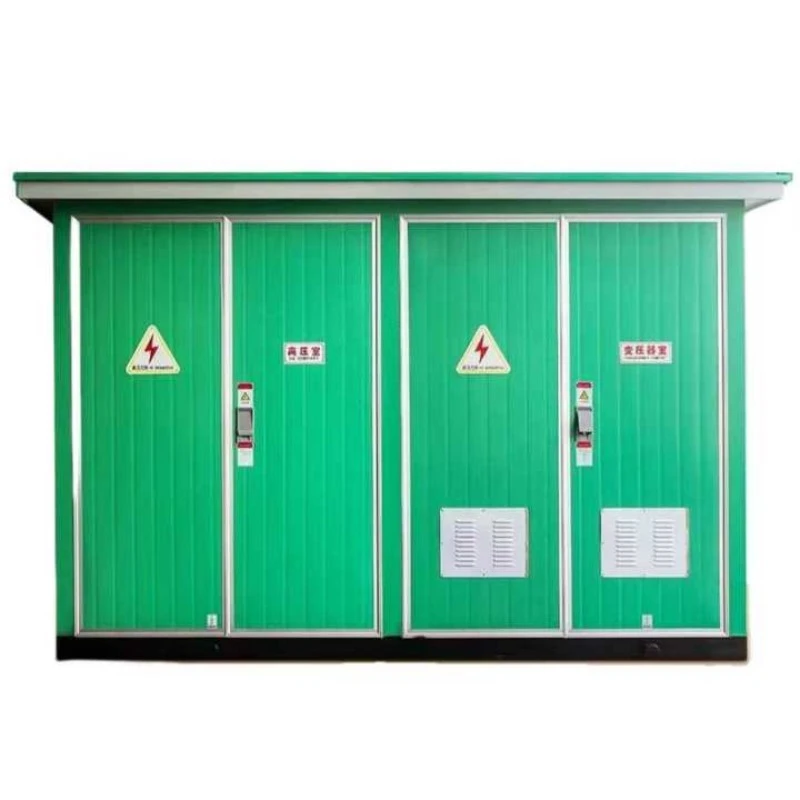

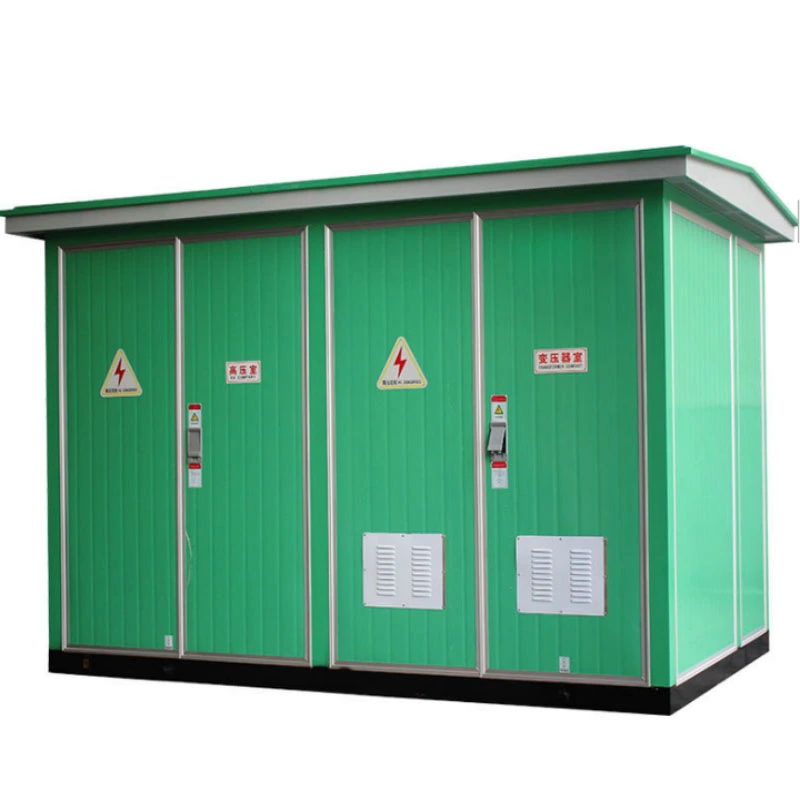

پست هوشمند پیش ساخته در فضای باز نوع جعبه

این تجهیزات چیست؟

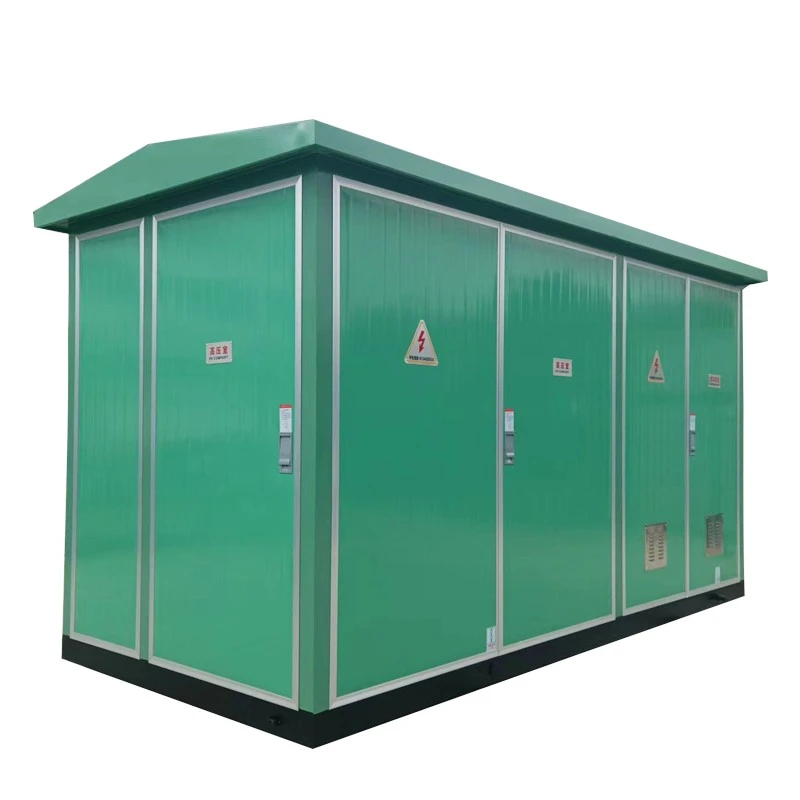

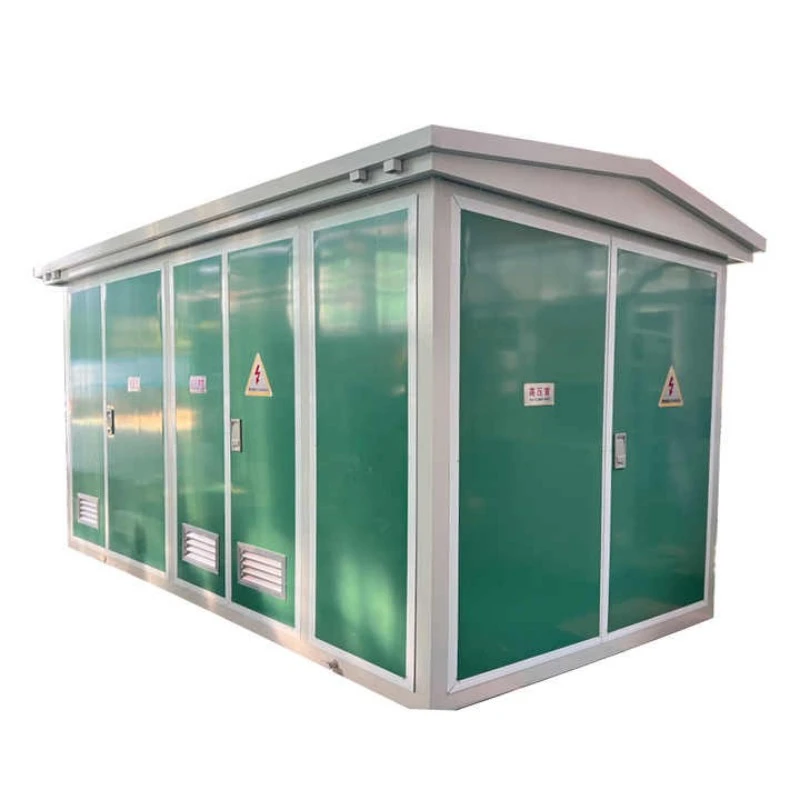

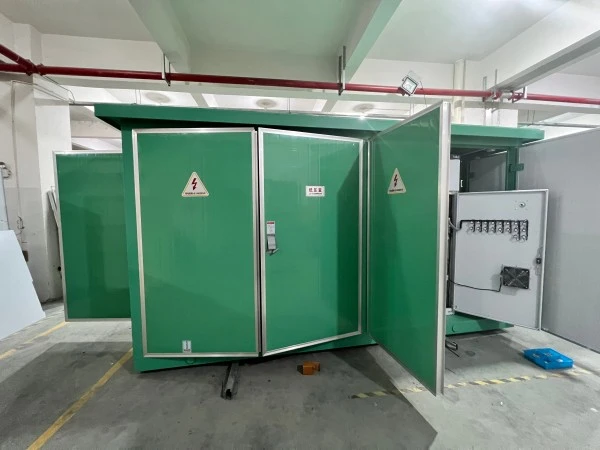

YB-24 Intelligent Outdoor Box-Type Box یک واحد توزیع برق جمع و جور در کارخانه مونتاژ شده است که یکپارچهتابلو برق فشار قوی، یک ترانسفورماتور قدرت و تجهیزات توزیع ولتاژ پایین در یک محفظه ضد آب و هوا. این پست متعلق به خانواده پست های پیش ساخته است که به عنوان پست های فشرده یا پست های بسته بندی نیز شناخته می شوند.

تفکیک کد مدل:

YB - پست پیش ساخته از نوع جعبه

24 - کد سری طراحی، نشان دهنده کنترل هوشمند و پیکربندی مدولار است

چه کاری انجام می دهد؟

عملکرد اصلی این تجهیزات دریافت انرژی الکتریکی با ولتاژ بالا (معمولاً 10 کیلو ولت یا 35 کیلو ولت)، پایین آوردن آن به ولتاژ پایین (400 ولت / 380 ولت) از طریق یک ترانسفورماتور یکپارچه، و توزیع ایمن آن به بارهای کاربر نهایی مانند جوامع مسکونی، میدان های تجاری، کارخانه ها یا EV است.

بر خلاف پست‌های سنتی ساخت‌وساز، YB-24 نیازی به مونتاژ اجزای جداگانه در محل ندارد. این به طور کامل از قبل سیم کشی شده، از قبل تست شده است و به صورت یک واحد ارسال می شود. این ترانسفورماتور از نوع خشک بدون روغن یا ترانسفورماتور پر از روغن زیست تخریب پذیر (اختیاری) استفاده می کند و بر خنک کننده هوای طبیعی یا اجباری متکی است. سیستم کنترل هوشمند امکان جمع آوری اطلاعات از راه دور، هشدار خطا و سوئیچینگ خودکار را فراهم می کند و آن را برای برنامه های شبکه هوشمند ایده آل می کند.

مزایای محصول

پست پست جعبه ای پیش ساخته هوشمند در فضای باز YB-24 مزایای آشکاری نسبت به پست های سنتی دارد:

1. صرفه جویی در فضا و نصب سریع

تنها 40 درصد از ردپای یک پست شهری معمولی را اشغال می کند

در عرض 2-3 روز روی یک پد بتنی ساده نصب می شود

بدون نیاز به اتاق های تجهیزات جداگانه یا شفت های تهویه

2. هوش بالا

استاندارد مجهز به RTU (واحد ترمینال از راه دور)

از ارتباطات 4G/5G یا فیبر پشتیبانی می کند

نظارت بر زمان واقعی ولتاژ، جریان، ضریب توان، دما و وضعیت درب

سفر از راه دور/بستن و تنظیم پارامتر

3. ایمنی و حفاظت از محیط زیست

طراحی بدون روغن اختیاری (ترانسفورماتور نوع خشک)

محفظه ولتاژ بالا مقاوم در برابر قوس

درجه حفاظت IP54 از ورود گرد و غبار و آب جلوگیری می کند

ورود کابل از پایین، حذف قطعات زنده در معرض

4. چرخه زندگی مقرون به صرفه

30 تا 40 درصد سرمایه گذاری اولیه کمتر از پست های عمرانی

کاهش 60 درصدی هزینه های عمران

هزینه نگهداری کمتر به دلیل جایگزینی قطعات مدولار

5. سازگاری با محیط های خشن

محدوده دمای کارکرد: -25 تا +55 درجه سانتیگراد

پوشش ضد خوردگی برای مناطق ساحلی یا صنعتی

سیستم گرمایش داخلی برای مناطق سرد اختیاری است

ویژگی محصول

برنامه کاربردی محصول

زیر استیشن جعبه‌ای پیش‌ساخته در فضای باز هوشمند YB-24 برای طیف وسیعی از سناریوها که به استقرار سریع، ردپای کوچک و عملیات هوشمند نیاز است، مناسب است.

جزئیات تولید

1. ساخت محوطه

پانچ، خم شدن و جوشکاری CNC برای دقت بالا

پوشش پودری دو لایه (پرایمر غنی از روی + روکش پلی استر) ≥80μm

تست نمک پاشی ≥500 ساعت

سقف با شیب 5 درجه برای جلوگیری از جمع شدن آب

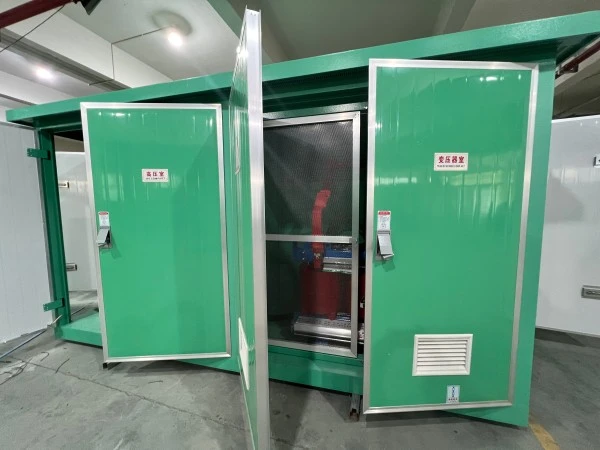

2. چیدمان داخلی

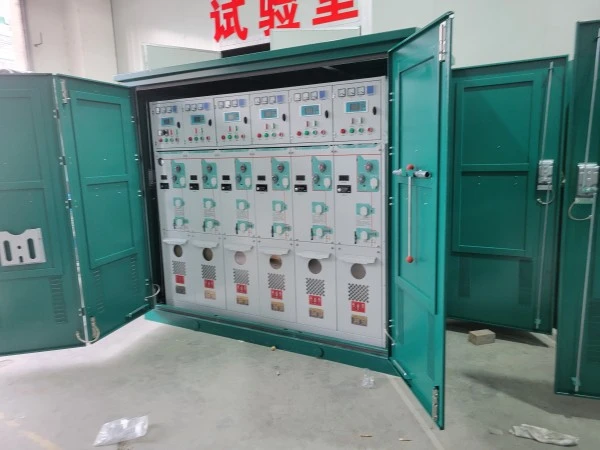

محفظه HV: واحد اصلی حلقه SF6 یا کلید قطع بار، صاعقه گیر، فیوز فشار قوی

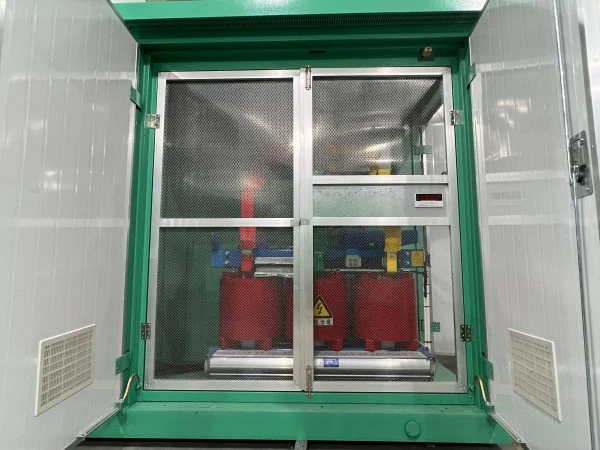

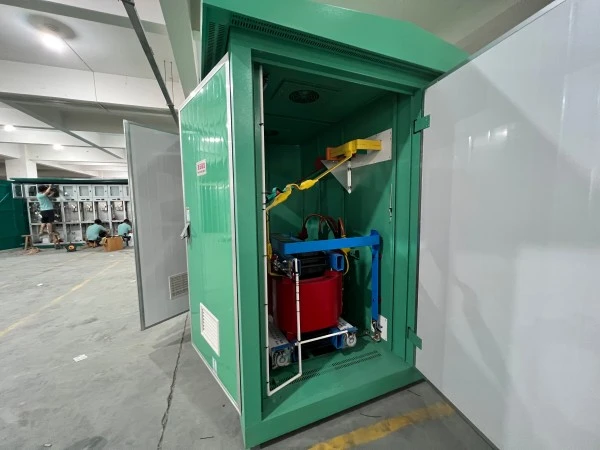

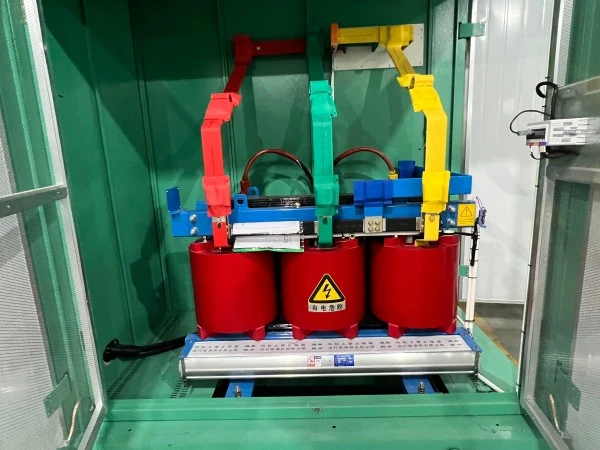

محفظه ترانسفورماتور: ترانسفورماتور نصب شده روی غلتک ها، پانل جلویی قابل جابجایی برای نگهداری آسان

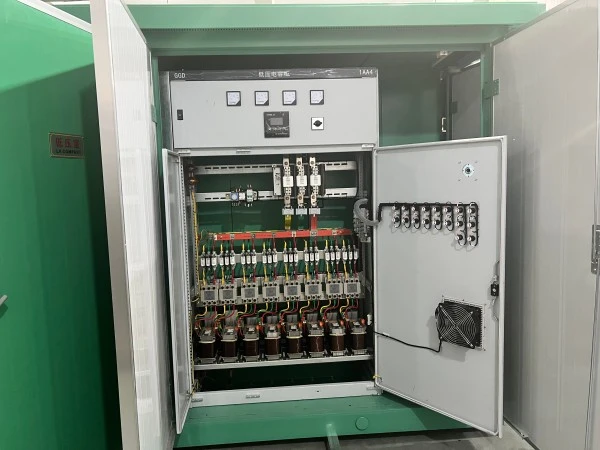

محفظه LV: قطع کننده اصلی، انشعابات، بانک خازن اتوماتیک، ترمینال نظارت هوشمند

تمام محفظه ها توسط پارتیشن های فلزی نسوز (کلاس A) جدا شده اند.

3. جزئیات سیستم هوشمند

نظارت بر دما: سنسورهای PT100 روی سیم‌پیچ‌های ترانسفورماتور و فضای داخلی محفظه

وضعیت درب: سوئیچ تماس مغناطیسی با زنگ هشدار به ابر

اندازه گیری انرژی: متر دوطرفه کلاس 1 یا 0.5S

کنترل از راه دور: پشتیبانی از IEC 60870-5-101/104, DNP3.0

کنترل محلی: HMI محافظت شده با رمز عبور با ثبت رویداد

4. ورودی کابل و زمین

ورودی کابل پایین با گیره های لاستیکی (رده بندی IP54 حفظ شده است)

شینه اتصال مسی اختصاصی (40×4 میلی متر) در تمام محفظه ها

مقاومت زمین ≤4Ω

5. تست کیفیت قبل از تحویل

تست مقاومت ولتاژ فرکانس برق (35 کیلو ولت برای سمت HV، 2.5 کیلو ولت برای سمت LV)

تست نسبت چرخش ترانسفورماتور و تلفات بدون بار

تست ارتباط سیستم هوشمند (30 دقیقه پینگ مداوم)

تست باران (شبیه‌سازی 10 میلی‌متر در دقیقه به مدت 1 ساعت)

بسته بندی و خدمات پس از فروش

بسته بندی

کل واحد پیچیده شده در فیلم کششی + گوشه های مقوا راه راه

پایه پالت چوبی با اسلات لیفتراک

کیسه های خشک کن در داخل محفظه برای جلوگیری از رطوبت در طول حمل و نقل

تمام دهانه های خارجی با نوار ضد آب مهر و موم شده اند

تعهد خدمات پس از فروش

دوره گارانتی: 12 ماه از تاریخ ارسال (قابل تمدید تا 24 یا 36 ماه با قرارداد خدمات پرداخت شده)

سوالات متداول (سؤالات متداول)

Q1: آیا پست جعبه پیش ساخته هوشمند در فضای باز YB-24 برای مناطق ساحلی با شوری بالا مناسب است؟

ج: بله. محفظه استاندارد از پوشش پودری ضد خوردگی با ضخامت ≥80 میکرومتر استفاده می کند و یک آزمایش نمک پاشی 500 ساعته را پشت سر می گذارد. برای محیط های بسیار خورنده (به عنوان مثال، بنادر، کارخانه های شیمیایی)، محفظه های فولادی ضد زنگ 304/316 و پوشش اضافی روی شینه های داخلی ارائه می دهیم.

Q2: آیا می توان ترانسفورماتور را بدون تعویض کل پست تعویض کرد؟

ج: بله. محفظه ترانسفورماتور با پانل های جانبی قابل جابجایی و ریل های غلتکی طراحی شده است. ترانسفورماتور را می توان از جلو یا کنار بیرون کشید و یک واحد جایگزین را می توان بدون ایجاد مزاحمت در محفظه های HV یا LV وارد کرد. این ماژولار بودن یکی از ویژگی های کلیدی طراحی YB-24 است.

Q3: آیا سیستم هوشمند از اتصال به یک سیستم SCADA شخص ثالث پشتیبانی می کند؟

ج: بله. کنترلر استاندارد از Modbus RTU روی RS485 و Modbus TCP از طریق اترنت پشتیبانی می کند. همچنین می‌توان آن را برای پروتکل‌های IEC 60870-5-101/104 یا DNP3.0 پیکربندی کرد. ما یک نقشه ثبت کامل برای یکپارچه سازی سیستم ارائه می دهیم.

Q4: آیا YB-24 مجاز است در نزدیکی ساختمان های مسکونی با توجه به محدودیت های نویز قرار گیرد؟

ج: بله. با یک ترانسفورماتور نوع خشک، سطح سر و صدا ≤55dB در 1 متر است، که محدودیت های مسکونی را برآورده می کند. برای ترانسفورماتورهای غوطه‌ور در روغن، پدهای میرایی ارتعاش و یک محفظه صوتی را در داخل محفظه ترانسفورماتور اضافه می‌کنیم که نویز را تا ≤48dB کاهش می‌دهد.

Q5: زمان تحویل استاندارد چیست؟

A: برای تنظیمات استاندارد (800kVA یا کمتر، IP54، محفظه فولادی، با واحد اصلی حلقه)، تحویل 15---20 روز کاری پس از تأیید سفارش است. پروژه های سفارشی (فولاد ضد زنگ، رنگ خاص، ارتفاع اضافی برای ورود به خطوط هوایی) به 25---30 روز کاری نیاز دارند.

Q6: چه نوع ترانسفورماتور برای YB-24 موجود است؟

پاسخ: YB-24 را می توان با آن پیکربندی کردترانسفورماتورهای غوطه ور در روغنمانند S13/S20 یا ترانسفورماتورهای نوع خشک ریخته گری رزین اپوکسی مانند SCB13/SCB14، بسته به نیاز پروژه، محیط نصب، الزامات ایمنی در برابر آتش و استانداردهای محلی.
