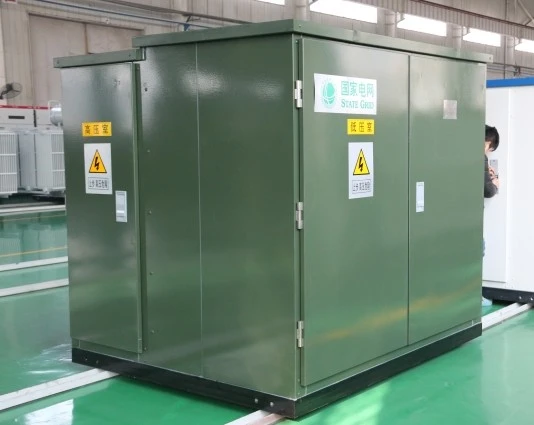

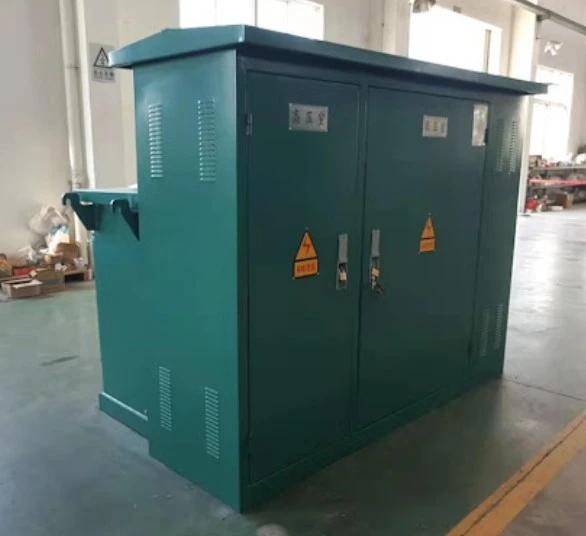

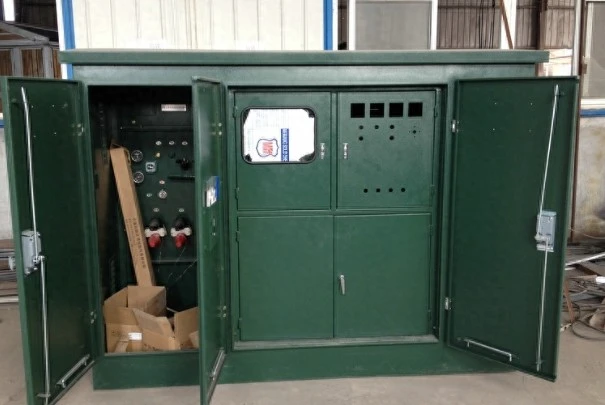

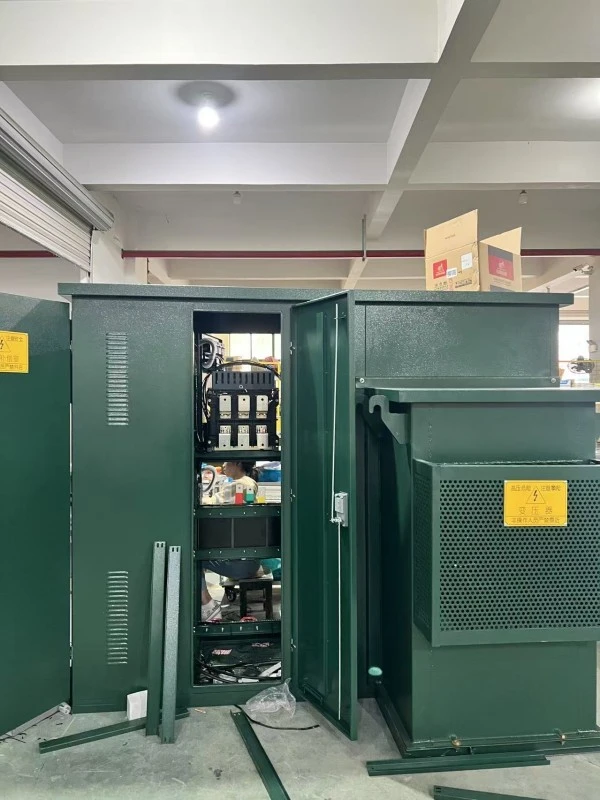

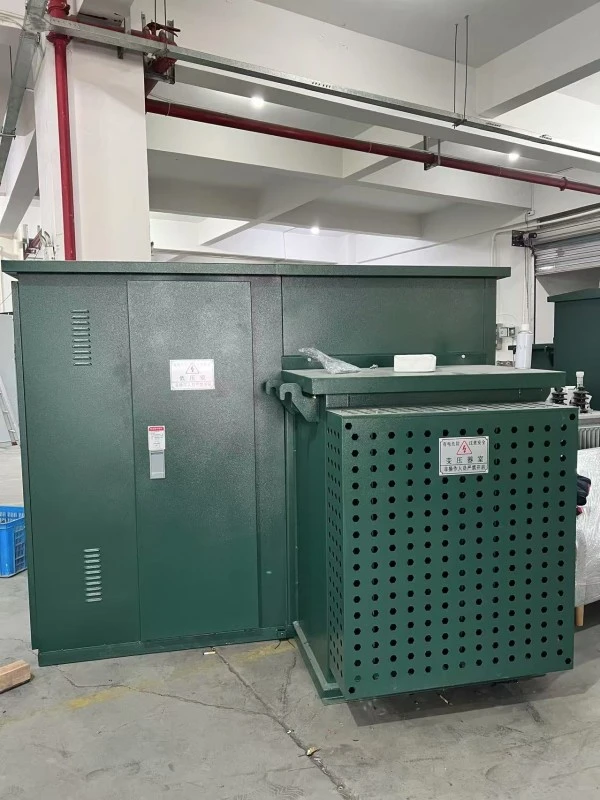

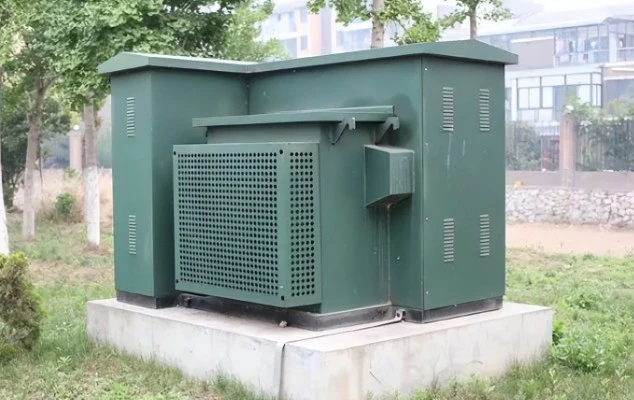

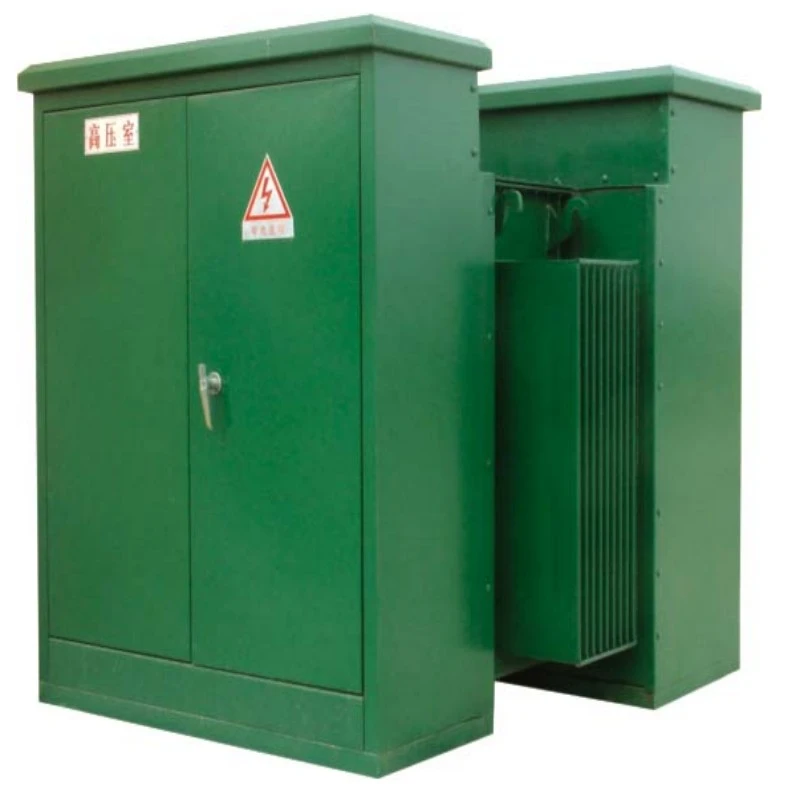

پست عایق روغن ترانسفورماتور نوع فشرده آمریکایی

عایق روغن ترانسفورماتور Box-Type Compact Type American Substation یک راه حل توزیع برق کاملاً یکپارچه و پیش ساخته است. طبق تعریف، این یک مجموعه جمع و جور و روی لغزش است که ترکیبی از aتابلو برق فشار قوییک ترانسفورماتور قدرت غوطه‌ور در روغن و پانل‌های توزیع ولتاژ پایین در یک محفظه فلزی مهر و موم شده.

چیست:

بر خلاف پست های سنتی به سبک اروپایی که اجزا را از هم جدا می کنند، اینواحد آمریکاییاز روغن ترانسفورماتور هم به عنوان عایق الکتریکی و هم به عنوان یک محیط خنک کننده استفاده می کند. مخزن ترانسفورماتور از نظر ساختاری با محفظه یکپارچه شده است و یک فرم یکپارچه و "جعبه ای" ایجاد می کند.

کاری که انجام می دهد:

این پست برای تبدیل برق اولیه ولتاژ بالا (معمولاً 12 کیلو ولت تا 36 کیلو ولت) به برق قابل استفاده با ولتاژ پایین (208 ولت تا 480 ولت) طراحی شده است. سه عملکرد حیاتی را انجام می دهد:

1. کاهش ولتاژ: ولتاژ متوسط ​​را به ولتاژهای استفاده کاهش می دهد.

2. حفاظت: فیوزها و بریکرهای خانه برای محافظت از شبکه های پایین دست در برابر خطاها.

3. توزیع: مدیریت و توزیع برق در جوامع مسکونی، مراکز تجاری یا تاسیسات صنعتی.

عایق روغن ترانسفورماتور باکس نوع کامپکت نوع پست آمریکایی در محیط هایی که فضا در آنها عالی است اما قابلیت اطمینان نمی تواند به خطر بیفتد برتری دارد. این نیاز به یک حیاط حصاردار جداگانه یا یک طاق بتنی را از بین می برد، زیرا تمام قسمت های زنده کاملاً محصور هستند.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

Q1: چه چیزی عایق روغن ترانسفورماتور را با یک ترانسفورماتور معمولی روی لنت متفاوت می کند؟

A1: تفاوت در ادغام است. یک ترانسفورماتور استاندارد روی پد فقط یک ترانسفورماتور است. پست آمریکایی فشرده نوع جعبه‌ای ما شامل یک محفظه ولتاژ بالا با سوئیچ‌های قطع بار و فیوزها، به‌علاوه یک پانل قطع کننده ولتاژ پایین است. این یک "پست در یک جعبه" است، در حالی که یک واحد استاندارد به سادگی یک ترانسفورماتور است. عایق روغن همچنین قابلیت خاموش کردن قوس در هنگام خطا را فراهم می کند.

Q2: عایق روغن چه سودی برای عملکرد من در آب و هوای شدید دارد؟

A2: روغن ترانسفورماتور استحکام دی الکتریک بالاتری نسبت به هوا دارد و هدایت حرارتی قابل توجهی بهتری دارد. در آب و هوای گرم (تا 50 درجه سانتیگراد)، روغن گرما را از هسته و سیم پیچ ها جذب می کند و آن را از طریق دیواره های مخزن راه راه پخش می کند. در آب و هوای سرد، روغن ویسکوزیته پایدار را حفظ می کند و از ایجاد قوس داخلی جلوگیری می کند. این باعث می شود عایق روغن ترانسفورماتور باکس نوع فشرده آمریکایی برای بیابان ها، مناطق ساحلی و گردنه های کوهستانی برفی ایده آل باشد.

Q4: آیا می توانم پیکربندی خروجی ولتاژ پایین را سفارشی کنم؟

A4: بله. ما پانل های ولتاژ پایین قابل تنظیم را با 2 تا 8 راه ارائه می دهیم، از جمله خروجی های MCCB (مدار شکن قالب گیری). همچنین می‌توانید محفظه‌های اندازه‌گیری، صاعقه‌گیر و خازن‌های تصحیح ضریب توان خودکار را اضافه کنید.

سناریوهای کاربردی

1. زیرمجموعه های مسکونی: شبکه های تغذیه کننده زیرزمینی مجتمع های مسکونی را تامین می کند.

2. مزارع بادی و خورشیدی: ولتاژ ژنراتور را افزایش می دهد یا ولتاژ شبکه را برای نیروی کمکی کاهش می دهد.

3. ایستگاه های شارژ EV: برق اختصاصی 480V-3 فاز را برای شارژرهای DC سریع فراهم می کند.

4. شهرک های صنعتی: به عنوان یک پست فشرده موقت یا دائمی برای برق ساختمانی عمل می کند.

5. پروژه های نوسازی شهری: جایگزین ترانسفورماتورهای قدیمی طاق که در آن سیل خطر دارد.

جزئیات تولید و مزایای رقابتی

اجزای تفصیلی:

● ساخت مخزن: مخزن ما از فولاد نورد سرد 2.5 تا 3.0 میلی متر استفاده می کند (رقبا اغلب از 1.5 میلی متر استفاده می کنند). باله های موجدار به صورت رباتیک برای جلوگیری از نشت روغن 100٪ جوش داده شده اند.

● هسته و سیم پیچ ها: ما از فولاد سیلیکونی با نفوذپذیری بالا (درجه M4) استفاده می کنیم. سیم‌پیچ‌های مسی (نه آلومینیومی) به طور کامل آنیل می‌شوند تا از دست دادن پسماند کم شود.

● کیفیت روغن: ما با روغن ترانسفورماتور مهار شده (استاندارد IEC 60296) با ولتاژ شکست >60 کیلو ولت پر می کنیم. اختیاری: استر طبیعی (روغن گیاهی) برای نیازهای زیست تخریب پذیر.

● سوئیچ HV: شامل یک سوئیچ قطع بار 4 حالته (بسته/باز/زمین/متصل) با نشانگرهای شکست قابل مشاهده است.

● سیستم رنگ: 5 مرحله پیش تصفیه + پرایمر اپوکسی غنی از روی + روکش پلی استر. اسپری نمک برای 500+ ساعت آزمایش شده است.

مزایای تولید در مقابل رقبا:

سوالات متداول

Q1: عایق روغن ترانسفورماتور باکس نوع فشرده نوع پست آمریکایی با فشار روغن کم وارد شد. آیا نشتی دارد؟

پاسخ: خیر. ما واحدها را با یک پتوی نیتروژن کوچک برای جلوگیری از اکسیداسیون ارسال می کنیم. گیج فشار ممکن است صفر باشد. پس از پر کردن روغن تازه تا نشانگر سطح (تقریباً 10-5 سانتی متر بالای هسته)، اجازه دهید به مدت 6 ساعت بماند. اگر سطح مجدداً ظرف 24 ساعت کاهش یافت، برای بررسی مهر و موم با ما تماس بگیرید.

Q4: آیا قطعات یدکی برای عایق روغن ترانسفورماتور باکس نوع فشرده نوع پست آمریکایی تهیه می کنید؟

ج: بله. فیوزهای ولتاژ بالا (سبک bay-o-net)، قطع کننده های ولتاژ پایین، گیج های سطح روغن، دریچه های کاهش فشار و کیت های واشر را برای بیش از 10 سال ذخیره می کنیم. هر قطعه یدکی را از طریق پورتال وب ما برای ارسال 48 ساعته سفارش دهید.

Q5: چگونه می توانم کیفیت روغن را پس از 2 سال کار آزمایش کنم؟

پاسخ: از دستگاه تست قدرت دی الکتریک روغن (ASTM D877) استفاده کنید. از شیر تخلیه پایین نمونه برداری کنید. قدرت دی الکتریک باید بیش از 30 کیلو ولت باشد. اگر کمتر از 20 کیلو ولت است، روغن را فیلتر کنید یا آن را تعویض کنید. ما آنالیز سالیانه گاز محلول (DGA) را برای واحدهای بالای 1000 کیلو ولت آمپر توصیه می کنیم.

Q6: آیا عایق روغن ترانسفورماتور باکس نوع فشرده نوع پست آمریکایی با سیستم های شبکه هوشمند سازگار است؟

ج: قطعا. افزودنی‌های اختیاری عبارتند از: واحدهای نظارت از راه دور 4G/5G (دمای روغن، فشار، جریان بار) و پورت‌های RS485/Modbus RTU. شما می توانید آن را مستقیماً در سیستم SCADA خود ادغام کنید.

خدمات پس از فروش

دوره گارانتی: 12 ماه از تاریخ راه اندازی یا 14 ماه از تاریخ حمل و نقل (هر کدام زودتر باشد).

پوشش: تمام عیوب ساخت از جمله خرابی هسته، اتصال کوتاه سیم پیچ، نشت روغن از جوش وتابلو برقشکست مکانیکی
