چگونه یک ترانسفورماتور نوع خشک خطر نشت روغن را از بین می برد؟

در زیرزمین یک بیمارستان در سنگاپور، یک اتاق ترانسفورماتور در مجاورت تابلو برق اصلی قرار دارد. اتاق تمیز، خشک و عاری از هرگونه بو است. هیچ برم مهار، هیچ جداکننده نفت و آب، و هیچ سیستم اطفاء حریق فراتر از آشکارسازهای دود استاندارد وجود ندارد. این یک نظارت نظارتی نیست. این یک انتخاب طراحی عمدی است که با استفاده از ترانسفورماتور نوع خشک امکان پذیر شده است. در یک ترانسفورماتور معمولی پر از روغن، همان اتاق به یک طبقه بسته بندی شده برای جلوگیری از نشتی، یک محفظه دارای درجه آتش برای کاهش خطر آتش سوزی نفت و یک سیستم تهویه برای مدیریت گرما و دود نیاز دارد. ترانسفورماتور نوع خشک تمام این نیازها را با حذف خود روغن برطرف می کند. این فقط یک راحتی نیست. این یک تغییر اساسی در نحوه مهندسی ایمنی الکتریکی است.

این سوال که چگونه یکترانسفورماتور نوع خشکاز بین بردن خطرات نشت روغن اساساً این سؤال است که چه چیزی جایگزین روغن می شود. در یک ترانسفورماتور پر از روغن، روغن دو عملکرد مهم را انجام می دهد: سیم پیچ ها را عایق می کند و آنها را خنک می کند. اگر روغن نشت کند، هر دو عملکرد در معرض خطر قرار می گیرند که منجر به گرم شدن بیش از حد، خرابی عایق و خرابی بالقوه فاجعه آمیز می شود. ترانسفورماتور نوع خشک همان عملکردهای عایق و خنک کننده را از طریق مواد جامد و هوا انجام می دهد. سیم‌پیچ‌ها در یک سیستم عایق جامد، معمولاً از رزین اپوکسی ریخته‌گری شده یا مواد آغشته به فشار خلاء (VPI) محصور می‌شوند. خنک سازی از طریق گردش هوای طبیعی یا خنک کننده هوای اجباری حاصل می شود. از آنجایی که مایعی برای نشت وجود ندارد، خطر نشت روغن فقط کاهش نمی یابد. به طور کامل حذف می شود. این مقاله به بررسی ویژگی‌های مهندسی، مواد و طراحی می‌پردازد که ترانسفورماتور نوع خشک را به انتخابی برتر برای کاربردهایی که خطر نشت روغن غیرقابل قبول است تبدیل می‌کند.

فهرست مطالب

• 1. آناتومی یک نشت روغن: ترانسفورماتورهای پر از روغن کجا خراب می شوند؟
• 2. عایق رزین ریخته گری: سد جامد که جایگزین روغن می شود
• 3. فناوری VPI: هنگامی که سیم پیچ تبدیل به عایق می شود
• 4. خنک کردن بدون مایع: چگونه هوا کار روغن را انجام می دهد
• 5. مورد ایمنی و محیطی برای ترانسفورماتورهای نوع خشک
• 6. سوالات متداول (سؤالات متداول)
• 7. نتیجه گیری

1. آناتومی یک نشت روغن: ترانسفورماتورهای پر از روغن کجا خراب می شوند؟

برای درک اینکه چرا ترانسفورماتور نوع خشک برتر است، درک نقاط خرابی خاصی که منجر به نشت روغن در ترانسفورماتورهای معمولی می شود مفید است. ترانسفورماتور پر از روغن مجموعه پیچیده ای از مخزن فولادی، هسته، سیم پیچی، عایق، بوشینگ، واشر و شیرها است. هر یک از این اجزا نشان دهنده یک مسیر نشتی بالقوه است. در طول عمر ترانسفورماتور، روغن در معرض چرخه حرارتی قرار می گیرد که باعث انبساط و انقباض مخزن و اجزای آن می شود. این حرکت چرخه ای می تواند باعث فشرده شدن و شل شدن واشرها شود و در نهایت نیروی آب بندی خود را از دست بدهد. خود روغن می تواند تجزیه شود و اسیدها و لجن تشکیل دهد که به واشرها و مخزن حمله می کند. درزهای جوش می توانند ترک های خستگی ایجاد کنند. سوپاپ ها و بوش ها می توانند شل شوند. و خود مخزن می تواند به خصوص در محیط های مرطوب یا خورنده دچار خوردگی شود. جدول زیر رایج ترین نقاط نشتی روغن در ترانسفورماتورهای پر از روغن را خلاصه می کند.

عواقب نشت روغن به از دست دادن سیال عایق و خنک کننده محدود نمی شود. نشت روغن باعث ایجاد خطر لغزش در کف می شود، در صورت رسیدن به محیط، خاک و آب های زیرزمینی را آلوده می کند و در صورت تماس روغن با منبع اشتعال، خطر آتش سوزی را افزایش می دهد. در تاسیسات داخلی، تجمع بخار روغن می تواند برای پرسنل خطراتی ایجاد کند. هزینه تمیز کردن نشت نفت، دفع خاک آلوده و تعمیر ترانسفورماتور می تواند قابل توجه باشد. در برخی از حوزه های قضایی، جریمه های نظارتی برای نشت روغن می تواند شدید باشد. به همین دلیل است که بسیاری از مدیران و مهندسان تأسیسات به ترانسفورماتور نوع خشک روی می آورند که این خطرات را به طور کامل حذف می کند.

درLugao Power Co., Ltd.ما بیش از دو دهه است که ترانسفورماتور تولید می کنیم و هزینه ها و خطرات مربوط به نشت روغن را به طور مستقیم مشاهده کرده ایم. کارخانه ما هم ترانسفورماتورهای روغنی و هم ترانسفورماتورهای نوع خشک را تولید می کند و ما متعهد هستیم که به مشتریان خود در انتخاب فناوری مناسب برای کاربرد خاص خود کمک کنیم. برای تاسیسات داخلی، محیط‌های حساس و مکان‌هایی که ایمنی آتش‌سوزی در آنها بسیار مهم است، ترانسفورماتور نوع خشک اغلب انتخاب برتر است.

2. عایق رزین ریخته گری: سد جامد که جایگزین روغن می شود

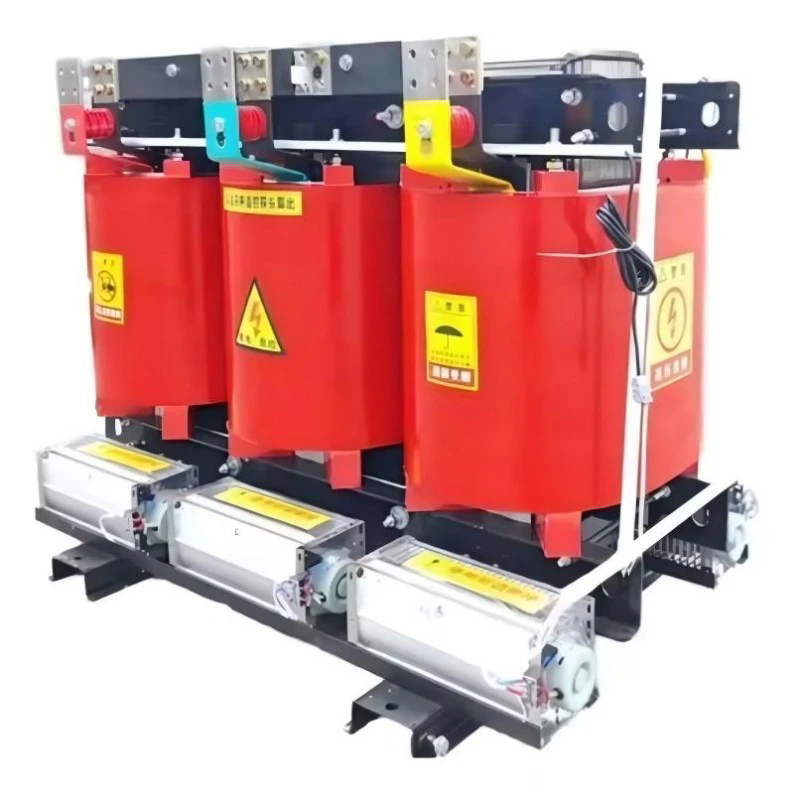

رایج ترین نوع ترانسفورماتور نوع خشک از عایق رزین ریخته گری استفاده می کند. در این طرح، سیم‌پیچ‌های ولتاژ بالا و ولتاژ پایین در یک رزین اپوکسی جامد و ریخته‌گری کپسوله می‌شوند. رزین را با یک پرکننده مانند آرد سیلیس مخلوط کرده و در قالب دور سیم پیچ ریخته می شود. سپس رزین پخته می شود و پوسته سخت و جامدی را تشکیل می دهد که سیم پیچ را کاملاً در بر می گیرد. این پوسته هم عایق الکتریکی و هم حفاظت مکانیکی سیم پیچ را فراهم می کند. از آنجا که عایق جامد است، مایعی برای نشت وجود ندارد. سیستم عایق رزین ریخته گری نیز در برابر رطوبت، گرد و غبار و مواد شیمیایی خورنده بسیار مقاوم است و آن را برای محیط های سخت مناسب می کند.

سیستم عایق رزین ریخته گری تنها جایگزینی برای روغن نیست. این یک سیستم عایق برتر از بسیاری جهات است. رزین اپوکسی دارای استحکام دی الکتریک بالایی است، به این معنی که می تواند در برابر ولتاژهای بالا بدون شکستگی مقاومت کند. همچنین دارای رسانایی حرارتی بالایی است که باعث می شود در برخی موارد گرما از سیم پیچ به طور موثرتری نسبت به روغن هدایت شود. رزین همچنین خود خاموش شونده است، به این معنی که آتش را تحمل نمی کند. این یک مزیت ایمنی حیاتی نسبت به روغن است که قابل اشتعال است. جدول زیر خواص کلیدی عایق رزین ریخته گری را با عایق روغن مقایسه می کند.

در کارخانه ما از فرآیند ریخته‌گری خلاء استفاده می‌کنیم تا اطمینان حاصل کنیم که رزین اپوکسی به طور کامل قالب را پر می‌کند و سیم‌پیچ را بدون هیچ حفره‌ای یا حفره‌های هوا محصور می‌کند. حفره ها می توانند باعث تخلیه جزئی شوند که می تواند به مرور زمان منجر به خرابی عایق شود. فرآیند ریخته گری خلاء ما تضمین می کند که رزین متراکم و همگن است و بالاترین سطح یکپارچگی عایق را ارائه می دهد. ما همچنین از یک فرآیند پخت کنترل شده برای اطمینان از دستیابی رزین به خواص مکانیکی و الکتریکی کامل خود استفاده می کنیم. نتیجه یک ترانسفورماتور نوع خشک است که کاملاً عاری از روغن و خطرات مربوط به نشت روغن است.

3. فناوری VPI: هنگامی که سیم پیچ تبدیل به عایق می شود

در حالی که رزین ریخته‌گری رایج‌ترین نوع ترانسفورماتور نوع خشک است، فناوری دیگری وجود دارد که برای ترانسفورماتورهای بزرگ‌تر استفاده می‌شود: اشباع فشار خلاء (VPI). در یک ترانسفورماتور VPI، سیم پیچ در یک بلوک جامد از رزین محصور نشده است. در عوض، سیم پیچ با لاک رزین تحت خلاء و فشار آغشته می شود. لاک به کاغذ عایق و فضاهای بین هادی ها نفوذ می کند و آنها را با رزین پر می کند. پس از فرآیند اشباع، سیم پیچ سخت می شود و رزین سخت می شود و کل سیم پیچ را به یک ساختار منسجم و جامد می چسباند. سپس این ساختار با یک لایه محافظ مانند پوشش سیلیکونی پوشانده می شود تا محافظت بیشتری در برابر رطوبت و آلودگی ایجاد کند.

فرآیند VPI یک سیم پیچی ایجاد می کند که بسیار قوی است. رزین هادی ها را به یکدیگر متصل می کند و از حرکت و لرزش که می تواند باعث سایش عایق شود جلوگیری می کند. رزین همچنین سیم پیچ را در برابر رطوبت و آلاینده ها آب بندی می کند. ترانسفورماتورهای VPI مانند رزین ریخته گری کاملاً بدون روغن هستند و خطر نشت روغن را از بین می برند. ترانسفورماتورهای VPI اغلب برای رتبه‌بندی‌های توان بزرگ‌تر استفاده می‌شوند که در آن بلوک جامد یک ترانسفورماتور رزین ریخته‌گری خیلی سنگین یا خیلی گران است. جدول زیر ویژگی های کلیدی ترانسفورماتورهای رزین ریختگی و VPI را با هم مقایسه می کند.

در لوگائو، ما رزین ریخته‌گری و ترانسفورماتورهای نوع خشک VPI را تولید می‌کنیم. کارخانه ما مجهز به تجهیزات ریخته گری خلاء و VPI پیشرفته است و مهندسان ما تجربه زیادی در انتخاب فناوری مناسب برای هر برنامه دارند. چه نیاز به یک ترانسفورماتور فشرده و سبک وزن برای یک تخته توزیع داخلی باشد یا یک ترانسفورماتور بزرگ و ولتاژ بالا برای یک تأسیسات صنعتی، ما می توانیم یک راه حل ترانسفورماتور نوع خشک ارائه دهیم که خطر نشت روغن را از بین می برد.

4. خنک کردن بدون مایع: چگونه هوا کار روغن را انجام می دهد

یکی از وظایف روغن در ترانسفورماتور خنک کردن سیم پیچ ها است. روغن گرما را از سیم پیچ ها دور می کند و آن را به سطح مخزن منتقل می کند و در آنجا به هوای اطراف پخش می شود. در یک ترانسفورماتور نوع خشک، عملکرد خنک کننده توسط هوا انجام می شود. سیم پیچ ها با کانال های هوا و کانال های خنک کننده طراحی شده اند که به هوا اجازه می دهد تا به گردش درآید و گرما را دور کند. در ترانسفورماتورهای کوچک، همرفت طبیعی برای تامین سرمایش لازم کافی است. در ترانسفورماتورهای بزرگتر، از فن ها برای عبور هوا از کانال های خنک کننده استفاده می شود که باعث افزایش ظرفیت خنک کننده می شود. جدول زیر روش های خنک کاری مورد استفاده در ترانسفورماتورهای روغنی و خشک را مقایسه می کند.

در کارخانه ما، ترانسفورماتورهای نوع خشک خود را با سیستم های خنک کننده هوای بهینه طراحی می کنیم. سیم‌پیچ‌ها با رساناهایی با سیم پیچ دقیق و مواد عایق ساخته می‌شوند که کانال‌های خنک‌کننده یکنواختی ایجاد می‌کنند. در واحدهای بزرگتر، ما از فن های با راندمان بالا استفاده می کنیم تا اطمینان حاصل شود که سیم پیچ ها به طور موثر تحت همه شرایط بار خنک می شوند. ما همچنین از سنسورهای دما و سیستم های کنترل برای نظارت بر دمای سیم پیچ و کنترل فن ها استفاده می کنیم. این تضمین می کند که ترانسفورماتور در دمای مطلوب کار می کند و کارایی و عمر مفید آن را به حداکثر می رساند. عدم وجود روغن در سیستم خنک کننده خطر نشت و نیاز به نگهداری و دفع روغن را از بین می برد و ترانسفورماتور نوع خشک را به یک راه حل سازگارتر با محیط زیست و با تعمیر و نگهداری کمتر تبدیل می کند.

5. مورد ایمنی و محیطی برای ترانسفورماتورهای نوع خشک

حذف نشت روغن تنها مزیت ترانسفورماتور نوع خشک نیست. عدم وجود روغن همچنین خطر آتش سوزی، نیاز به مهار روغن و خطرات زیست محیطی مرتبط با نشت نفت را از بین می برد. این مزایای ایمنی و زیست محیطی به طور فزاینده ای برای مدیران تسهیلات، بیمه گذاران و تنظیم کننده ها اهمیت دارد. در بسیاری از حوزه‌های قضایی، استفاده از ترانسفورماتورهای نوع خشک برای تاسیسات داخلی و مکان‌هایی که عموم مردم ممکن است در آن حضور داشته باشند، مانند بیمارستان‌ها، مدارس و مراکز خرید اجباری است. جدول زیر مزایای ایمنی و زیست محیطی ترانسفورماتورهای نوع خشک را در مقایسه با ترانسفورماتورهای روغنی خلاصه می کند.

در Lugao، ما متعهد هستیم که راه حل های ترانسفورماتور ایمن، قابل اعتماد و سازگار با محیط زیست را به مشتریان خود ارائه دهیم. ترانسفورماتورهای نوع خشک ما برای رعایت دقیق ترین استانداردهای ایمنی و زیست محیطی طراحی شده اند. ما فقط از مواد با کیفیت بالا و خود خاموش شونده در رزین ریخته گری و ترانسفورماتورهای VPI خود استفاده می کنیم. کارخانه ما دارای گواهینامه ISO 9001 و ISO 14001 است و محصولات ما مطابق با IEC 60076 و سایر استانداردهای بین المللی آزمایش می شوند. چه در حال ساختن یک مرکز جدید و چه در حال ارتقاء یک مرکز موجود هستید، ما می توانیم به شما کمک کنیم تا ترانسفورماتور نوع خشک مناسب را برای برنامه خود انتخاب کنید.

6. سوالات متداول (سؤالات متداول)

سوال 1: آیا ترانسفورماتورهای نوع خشک کاملاً بدون روغن هستند؟

پاسخ: بله، ترانسفورماتورهای نوع خشک کاملاً بدون روغن هستند. آنها از مواد عایق جامد مانند رزین اپوکسی ریخته گری یا کاغذ آغشته به رزین و هوا برای خنک کردن استفاده می کنند. هیچ دی الکتریک مایع یا مایع خنک کننده در ترانسفورماتور وجود ندارد. این ویژگی تعیین کننده ترانسفورماتور نوع خشک و دلیل حذف خطرات نشت روغن است.

سوال 2: کاربرد اصلی ترانسفورماتورهای نوع خشک چیست؟

پاسخ: ترانسفورماتورهای نوع خشک معمولاً در کاربردهایی استفاده می شوند که ایمنی در برابر آتش و حفاظت از محیط زیست بسیار مهم است. کاربردهای متداول شامل تاسیسات داخلی در بیمارستان ها، مدارس، مراکز خرید و ساختمان های اداری است. آنها همچنین در معادن زیرزمینی، تونل ها و سکوهای دریایی استفاده می شوند، جایی که خطر نشت نفت یا آتش سوزی غیرقابل قبول است. آنها همچنین برای کاربردهای انرژی تجدیدپذیر مانند مزارع بادی و خورشیدی ترجیح داده می شوند.

سوال 3: ترانسفورماتورهای نوع خشک از نظر کارایی چگونه با ترانسفورماتورهای روغنی مقایسه می شوند؟

پاسخ: ترانسفورماتورهای نوع خشک معمولاً نسبت به ترانسفورماتورهای روغنی با قدرت یکسان کارایی کمی دارند. این به این دلیل است که هوا در مقایسه با روغن یک وسیله خنک کننده کمتر موثر است. با این حال، تفاوت کوچک است و ترانسفورماتورهای نوع خشک مدرن با سیستم های خنک کننده بهینه شده می توانند بازدهی بسیار نزدیک به ترانسفورماتورهای پر از روغن را بدست آورند. برای بسیاری از کاربردها، مزایای ایمنی و زیست محیطی ترانسفورماتورهای نوع خشک بیشتر از تفاوت بازده کوچک است.

سوال 4: ترانسفورماتورهای نوع خشک به چه تعمیراتی نیاز دارند؟

پاسخ: ترانسفورماتورهای نوع خشک به نگهداری کمتری نسبت به ترانسفورماتورهای روغنی نیاز دارند. هیچ روغنی برای تست، فیلتر یا تعویض وجود ندارد. وظایف اصلی تعمیر و نگهداری تمیز کردن مجاری هوا و فن های خنک کننده برای اطمینان از جریان هوای مناسب و بررسی دوره ای سیم پیچ ها برای تجمع گرد و غبار است. در برخی از محیط ها ممکن است لازم باشد سیم پیچ ها را با جاروبرقی یا پارچه خشک تمیز کنید. فاصله نگهداری معمولاً سالانه یا دوسالانه است که بستگی به محیط دارد.

سوال 5: آیا ترانسفورماتورهای نوع خشک گرانتر از ترانسفورماتورهای روغنی هستند؟

پاسخ: ترانسفورماتورهای نوع خشک معمولاً هزینه خرید اولیه بالاتری نسبت به ترانسفورماتورهای روغنی با توان یکسان دارند. با این حال، زمانی که هزینه های مهار نفت، اطفاء حریق، تعمیر و نگهداری و رعایت محیط زیست در نظر گرفته شود، هزینه کل مالکیت ممکن است کمتر باشد. برای تاسیسات داخلی، صرفه جویی در هزینه های ساخت و ساز (بدون نیاز به طبقات بسته یا اتاق های دارای درجه آتش سوزی) می تواند قیمت خرید بالاتر را جبران کند. کارخانه ما می تواند یک مقایسه هزینه دقیق برای برنامه خاص شما ارائه دهد.

7. نتیجه گیری

ترانسفورماتور نوع خشک خطر نشت روغن را با حذف خود روغن از بین می برد. از طریق استفاده از سیستم های عایق جامد، مانند رزین اپوکسی ریخته گری یا اشباع VPI، و خنک کننده هوا، ترانسفورماتور نوع خشک سطحی از ایمنی و حفاظت از محیط زیست را فراهم می کند که با ترانسفورماتورهای معمولی پر از روغن امکان پذیر نیست. مزایا واضح است: بدون نشت روغن، بدون خطر آتش سوزی، بدون نیاز به مهار و حداقل تعمیر و نگهداری. برای کاربردهایی که ایمنی، قابلیت اطمینان و مسئولیت زیست محیطی در آنها اهمیت دارد، ترانسفورماتور نوع خشک انتخاب برتر است.

در Lugao Power Co.,Ltd، ما بیش از یک دهه است که ترانسفورماتورهای نوع خشک را طراحی و تولید می کنیم. کارخانه ما از فناوری ریخته گری خلاء پیشرفته و VPI برای تولید ترانسفورماتورهایی که بالاترین استانداردهای کیفیت و عملکرد را دارند استفاده می کند. ما طیف کاملی از ترانسفورماتورهای نوع خشک، از واحدهای توزیع کوچک تا ترانسفورماتورهای قدرت بزرگ را ارائه می دهیم. تیم فنی ما برای کمک به شما در انتخاب ترانسفورماتور مناسب برای برنامه شما در دسترس است. چه در مورد خطرات نشت روغن، ایمنی آتش سوزی یا رعایت محیط زیست نگران باشید، ما می توانیم راه حلی ارائه دهیم که نیازهای شما را برآورده کند.

تماس با Lugao Power Co.,Ltd. امروزبرای کسب اطلاعات بیشتر در مورد محصولات ترانسفورماتور نوع خشک ما و اینکه چگونه آنها می توانند خطرات نشت روغن را در تاسیسات شما از بین ببرند.
