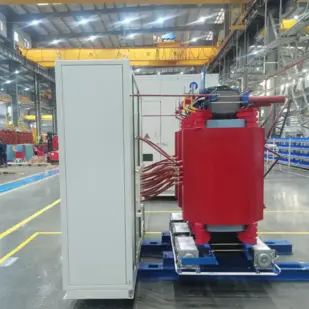

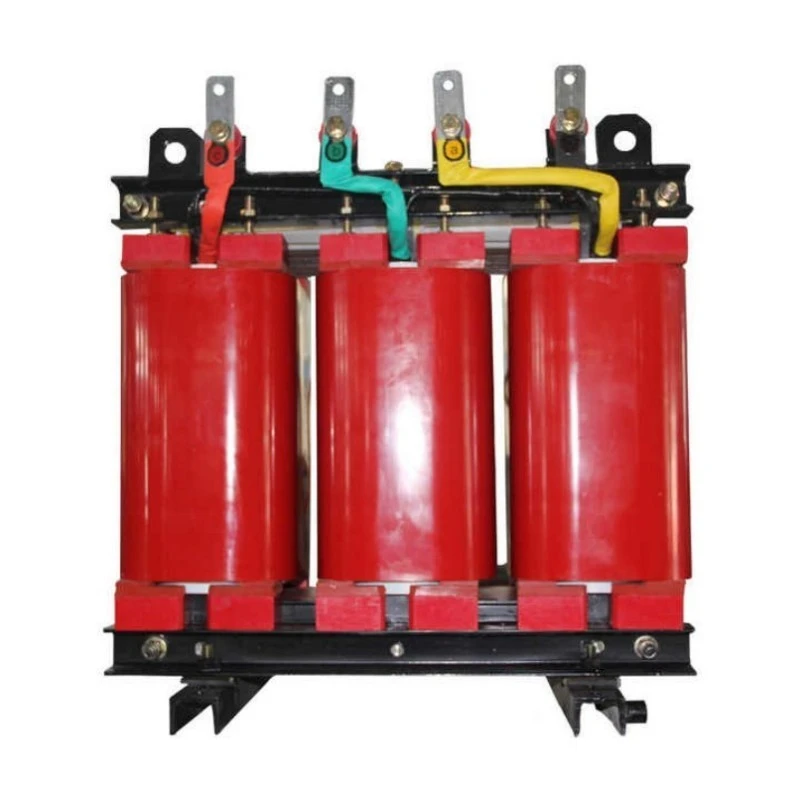

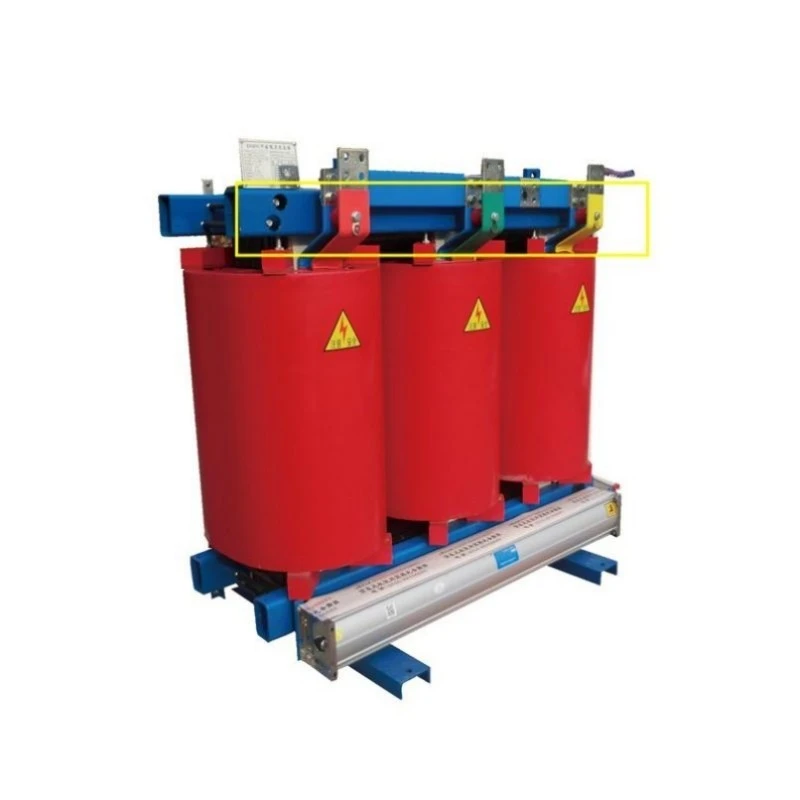

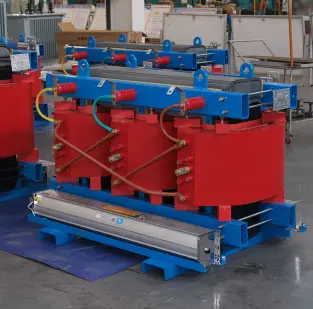

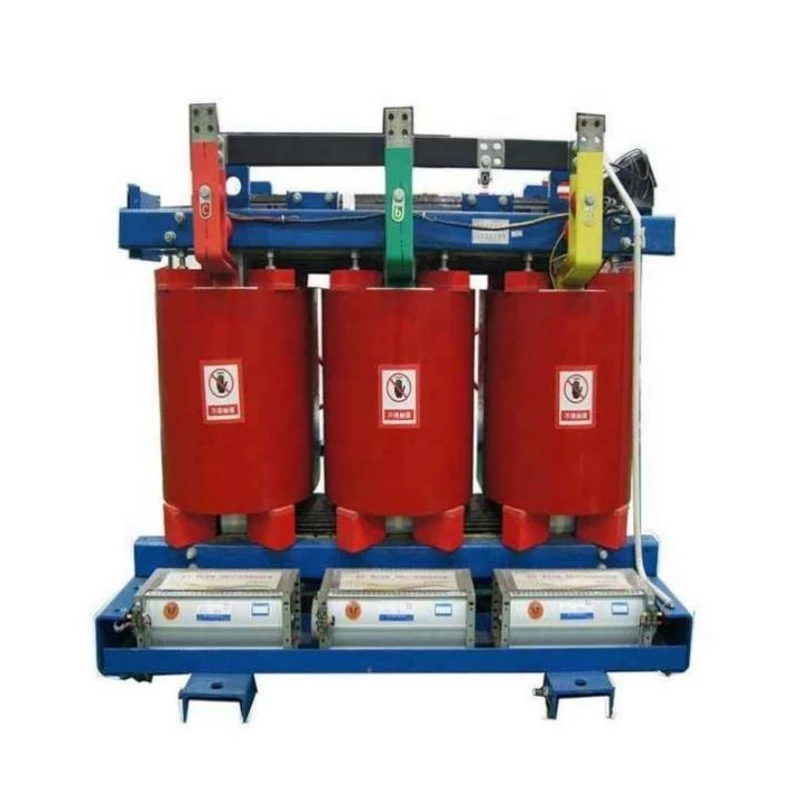

ترانسفورماتور نوع خشک رزین اپوکسی خنک کننده هوا

چیست؟

ترانسفورماتور نوع خشک رزین اپوکسی خنک کننده هوا یک دستگاه تبدیل برق کاملاً بدون روغن است که تمام سیم پیچ های ولتاژ بالا و پایین به طور کامل در رزین اپوکسی ریخته گری تحت فشار خلاء محصور می شوند. برخلاف ترانسفورماتورهای معمولی که به روغن معدنی یا مایعات مصنوعی برای عایق کاری و خنک کننده متکی هستند، این واحد فقط از هوا به عنوان محیط خنک کننده استفاده می کند - همرفت طبیعی (AN) یا هوای اجباری اختیاری (AF). رزین اپوکسی سه وظیفه را انجام می دهد: عایق الکتریکی اولیه، حفاظت مکانیکی در برابر رطوبت و آلاینده ها، و ساختاری سفت و سخت که در برابر نیروهای اتصال کوتاه مقاومت می کند.

چه کاری انجام می دهد؟

تبدیل ولتاژ: ولتاژ متوسط ​​(6 کیلو ولت، 10 کیلو ولت، 20 کیلو ولت، 35 کیلو ولت) را به ولتاژهای استفاده (208 ولت، 400 ولت، 480 ولت، 690 ولت) برای بارهای صنعتی، تجاری و مسکونی کاهش می دهد. روش دیگر، افزایش ولتاژ برای اتصال به شبکه انرژی تجدیدپذیر.

توزیع برق ایمن آتش: برق را در داخل ساختمان‌ها، گاراژهای پارکینگ زیرزمینی، بیمارستان‌ها و مراکز داده که در آن ترانسفورماتورهای پر از روغن توسط کدهای آتش‌نشانی ممنوع شده‌اند، تامین می‌کند. اپوکسی خود خاموش شونده (نرم افزار UL 94 V-0) باعث انتشار شعله نمی شود.

توان پاک برای بارهای حساس: ایزولاسیون بین مدارهای اولیه و ثانویه، فیلتر هارمونیک ها، سرکوب نوسانات، و حذف حلقه های زمینی که تجهیزات تصویربرداری پزشکی، ماشین های CNC و ابزار آزمایشگاهی را مختل می کنند، فراهم می کند.

عملکرد در فضای باز و محیط سخت: با محفظه های اختیاری IP54 یا IP65، ترانسفورماتور در برابر باران، برف، طوفان های گرد و غبار، اسپری نمک و دمای شدید از -30 تا +55 درجه سانتیگراد بدون کاهش عملکرد مقاومت می کند.

در اصل، ترانسفورماتور نوع خشک اپوکسی اپوکسی خنک کننده هوا انتخابی ارجح است که ایمنی، انطباق با محیط زیست و قابلیت اطمینان طولانی مدت قابل مذاکره نباشد.

پارامتر محصول (مشخصات)

ویژگی محصول و کاربرد (فرمت پرسش و پاسخ)

Q1: چه چیزی باعث برتری عایق رزین اپوکسی نسبت به طرح های باز شده می شود؟

A: سه مزیت کلیدی. اول، ایمنی رطوبت - اپوکسی غیر رطوبت گیر است. ترانسفورماتور نوع خشک رزین اپوکسی خنک کننده هوا بلافاصله پس از هفته ها خاموش شدن در رطوبت 100٪ بلافاصله راه اندازی مجدد می شود، در حالی که واحدهای با سیم باز نیاز به پیش گرمایش دارند. دوم، محافظت در برابر آلودگی - گرد و غبار رسانا نمی تواند به سطوح جامد اپوکسی نفوذ کند و خطرات ردیابی و فلاش اوور را از بین می برد. سوم، استحکام مکانیکی - سیم‌پیچ‌های محصور شده در برابر نیروهای اتصال کوتاه تا جریان نامی 25× بدون تغییر شکل مقاومت می‌کنند.

کاربرد: مراکز داده - خطر تجمع گرد و غبار صفر، عملکرد بی صدا زیر 55 دسی بل و اپوکسی خود خاموش شونده الزامات NFPA 75 را برای اتاق های تجهیزات فناوری اطلاعات برآورده می کند.

Q2: چگونه بدون روغن در فضای باز عمل می کند؟

A: با محفظه های IP54/IP65 (فولاد ضد زنگ، سقف بارانی شیب دار، هواکش های لابیرنت)، ترانسفورماتور در برابر باران، گرد و غبار و پاشش نمک مقاومت می کند. سیم پیچ های اپوکسی بهتر از رادیاتورهای روغنی در برابر خوردگی مقاومت می کنند. برای سایت های ساحلی، 316 محفظه فولادی ضد زنگ در دسترس است.

کاربرد: مزارع خورشیدی و پارک‌های بادی - مکان‌های دورافتاده و بدون پرسنل از نمونه‌گیری صفر نفت، بازرسی‌های نشت صفر، و بدون سیستم اطفاء حریق بهره می‌برند. واحدها برای سالها بدون مراقبت در دمای شدید از -30 درجه سانتیگراد تا +55 درجه سانتیگراد کار می کنند.

Q3: آیا می تواند نوسانات و اضافه بارهای راه اندازی موتور را مدیریت کند؟

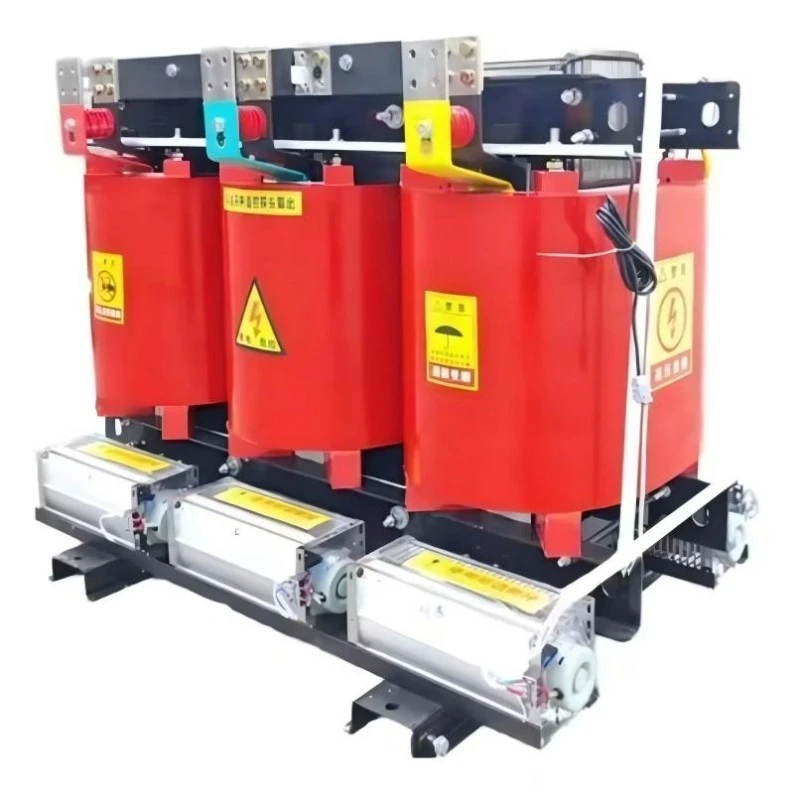

ج: بله. عایق کلاس H (180 درجه سانتیگراد) اجازه می دهد 110٪ اضافه بار مداوم تحت خنک کننده طبیعی (AN) و 130٪ برای 30 دقیقه اضافه شود. با گزینه هوای اجباری (AF)، ظرفیت 20-25٪ افزایش می یابد - فن ها به طور خودکار در دمای 80 درجه سانتی گراد راه اندازی می شوند. برای اضافه بارهای چرخه ای شدید بیش از 150٪، با مهندسان ما مشورت کنید.

کاربرد: تولید صنعتی - خطوط مونتاژ خودرو و کارخانه های مهر زنی نوسانات بار شدید را تجربه می کنند. امپدانس کم (4-6٪) تنظیم ولتاژ را در ± 3٪ حفظ می کند، در حالی که سیم پیچ های اپوکسی در برابر لرزش مقاومت می کنند که باعث ترک خوردن جوش های رادیاتور پر از روغن می شود.

Q4: آیا واقعاً بدون نیاز به تعمیر و نگهداری است؟

پاسخ: ترانسفورماتور هسته نیازی به تغییر روغن، آزمایش دی الکتریک، فیلتراسیون، تعویض واشر ندارد. فقط سه چک ساده هر 12 تا 24 ماه: لوورها/پنکه ها را با هوای فشرده تمیز کنید، پایانه های گشتاور را بررسی کنید و محفظه را بازرسی کنید. مجموع تلاش سالانه: کمتر از دو ساعت توسط یک برقکار ماهر.

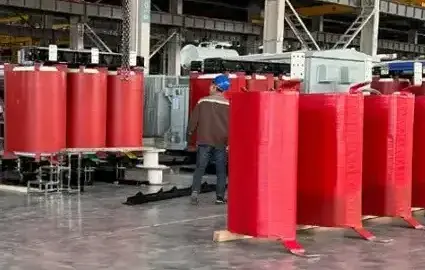

جزئیات تولید - چه چیزی باعث برتری لوگائو نسبت به رقبا می شود

سوالات متداول (پرسش و پاسخ)

Q1: بازده واقعی ترانسفورماتور نوع خشک اپوکسی رزین هوا خنک کننده چقدر است و آیا با گذشت زمان از بین می رود؟

A: راندمان در بار 75% (نقطه عملیاتی معمولی) برای یک واحد 1000 کیلو ولت آمپر 98.7% است و برای یک واحد 2500 کیلو ولت آمپر تا 99.1% افزایش می یابد. راندمان با تلفات هسته (ثابت، بستگی به کیفیت فولاد سیلیکونی) و تلفات مس (با مجذور بار متفاوت است) تعیین می شود. مزیت کلیدی ترانسفورماتور نوع خشک رزین اپوکسی خنک کننده هوا این است که راندمان با گذشت زمان کاهش نمی یابد زیرا کپسوله اپوکسی مانع از ورود رطوبت می شود که باعث افزایش تلفات می شود. ترانسفورماتورهای پر از روغن اغلب پس از 10-15 سال با کاهش روغن و افزایش رطوبت عایق کاغذ، بازدهی خود را کاهش می دهند. واحدهای اپوکسی ما راندمان کارخانه را برای کل طول عمر بالای 30 سال حفظ می کنند. ما مقادیر تلفات تضمین شده را برای هر واحد ارائه می دهیم و اگر آزمایش میدانی تلفات بیشتری را در دوره گارانتی نشان دهد، مابه التفاوت را بازپرداخت می کنیم.

Q2: چگونه ظرفیت صحیح را برای برنامه خود انتخاب کنم؟

A: کل بار متصل خود را بر حسب کیلو ولت آمپر محاسبه کنید، سپس فاکتورهای تنوع را اعمال کنید. برای بارهای مداوم (روشنایی، تهویه مطبوع، سرورها)، از 100% پلاک نام استفاده کنید. برای بارهای متناوب (موتور، جوشکار، آسانسور)، بسته به چرخه کار، از 50-70٪ استفاده کنید. سپس 20-25% حاشیه توسعه آینده را اضافه کنید. مثال: کارخانه ای با 800 کیلو ولت آمپر بار پیوسته + 400 کیلو ولت آمپر بار موتور (ضریب تنوع 0.6 → 240 کیلو ولت آمپر) + 20% انبساط = (800+240)×1.2 = 1248 کیلو ولت آمپر → 1250 کیلو ولت آمپر یا 1500 کیلو ولت آمپر را انتخاب کنید. اندازه بیش از حد هزینه اولیه و تلفات بدون بار را افزایش می دهد. اندازه کم باعث گرم شدن بیش از حد و خرابی زودرس می شود. مهندسان ما کمک اندازه‌گیری رایگان ارائه می‌کنند - به سادگی فهرست بار و چرخه‌های کاری خود را ارسال کنید. برای کاربردهای سنگین موتور، خنک کننده هوای اجباری (AF) را برای کنترل نوسانات شروع بدون تجاوز از حد افزایش دما توصیه می کنیم.

Q3: آیا ترانسفورماتور را می توان در یک فضای محدود مانند تونل یا طاق نصب کرد؟

ج: قطعا. اینترانسفورماتور نوع خشک رزین اپوکسی خنک کننده هوابرای فضاهای محدود ایده آل است زیرا به طاق نگهداری روغن نیاز ندارد (صرفه جویی در فاصله 2-3 متری از هر طرف). حداقل فاصله برای تهویه 300 میلی متر در هر طرف و 600 میلی متر در بالا است. برای نصب تونل، ما یک نسخه کم مشخصات را ارائه می دهیم که در آن ارتفاع محفظه تا 200 میلی متر کاهش می یابد (لوورهای خنک کننده به جای بالا به طرفین منتقل می شوند). با این حال، دمای محیط در تونل‌ها را می‌توان به دلیل تجهیزات دیگر افزایش داد - ما یک تجزیه و تحلیل حرارتی برای تأیید خنک‌سازی کافی انجام خواهیم داد. اگر همرفت طبیعی کافی نباشد، گزینه AF (هوای اجباری) با فن هایی که مستقیماً روی قاب اصلی نصب شده اند، خنک کننده اضافی را بدون افزایش ردپا فراهم می کند.

چرا Lugao Power را انتخاب کنید؟

ساخت پیشرفته: با تجهیزات پیشرفته تولید و روش های آزمایش پشتیبانی می شود.

کیفیت گواهی شده: گواهی ISO 9001 و SGS. محصولات کلیدی دارای گواهینامه های CCC و CE هستند.

تست کارخانه: محصولات قبل از ارسال تحت بازرسی و آزمایش کیفیت قرار می گیرند.

تجربه پروژه: تجهیزات در شبکه های برق، تاسیسات صنعتی، معدن، راه آهن، ساخت و ساز و پروژه های برق اجتماعی استفاده می شود.

پشتیبانی فنی: پشتیبانی حرفه ای از انتخاب محصول و سفارشی سازی تا تحویل.
