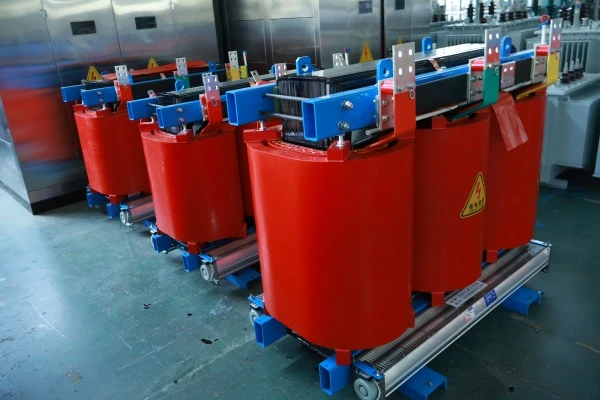

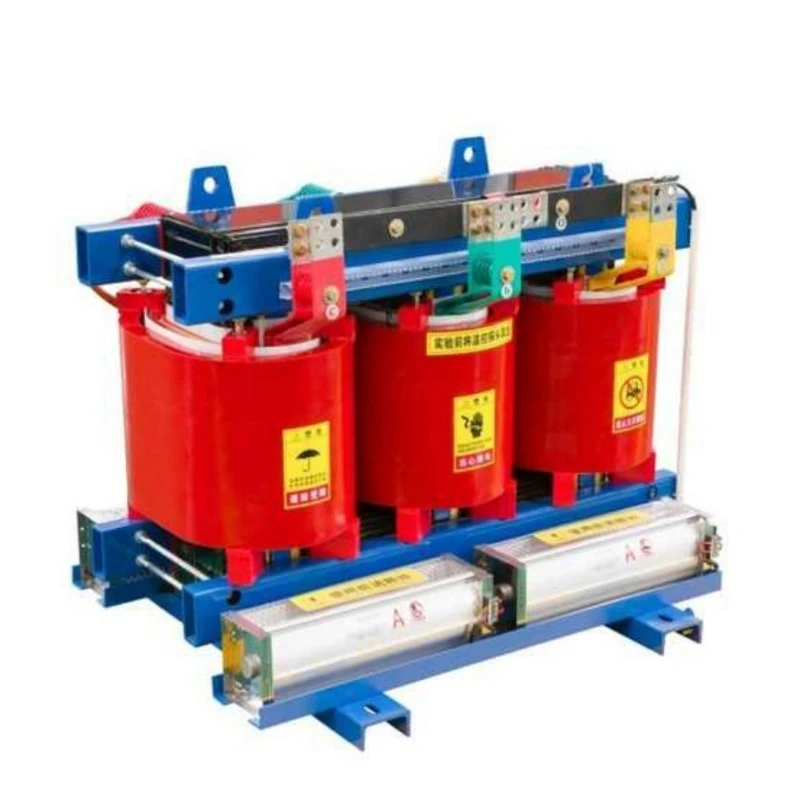

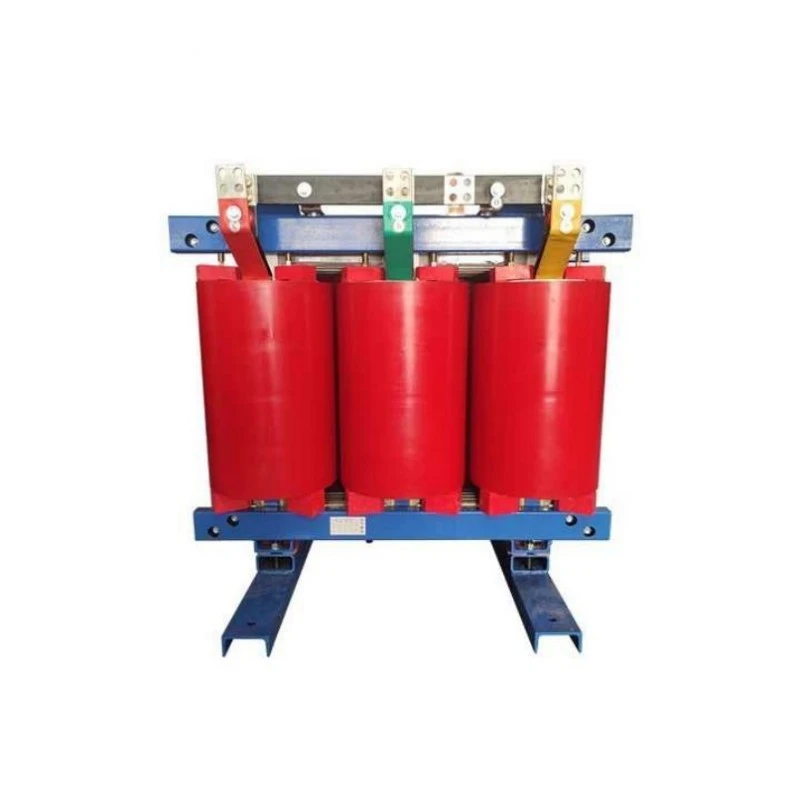

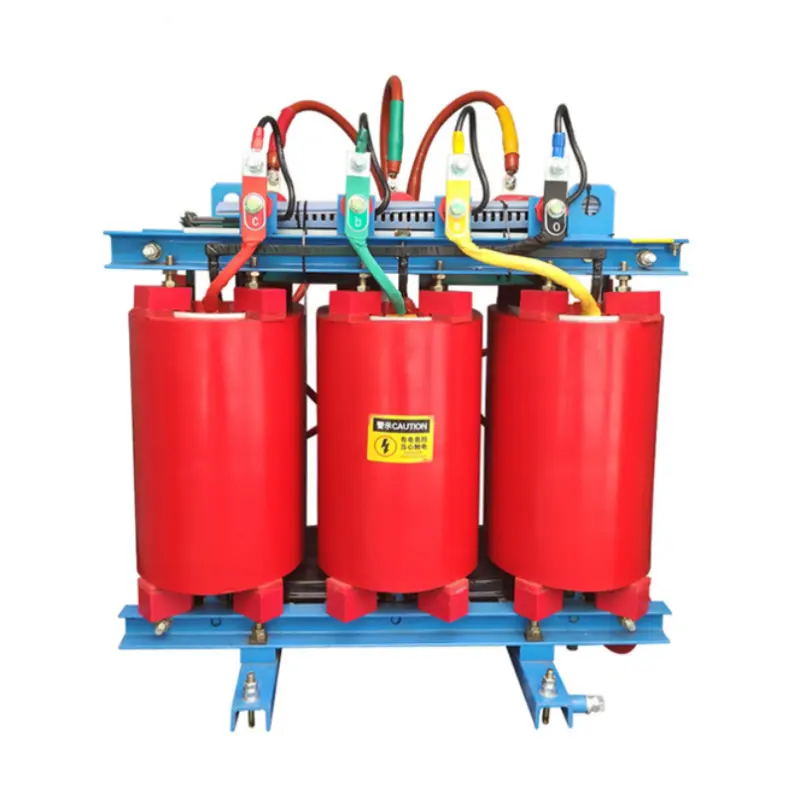

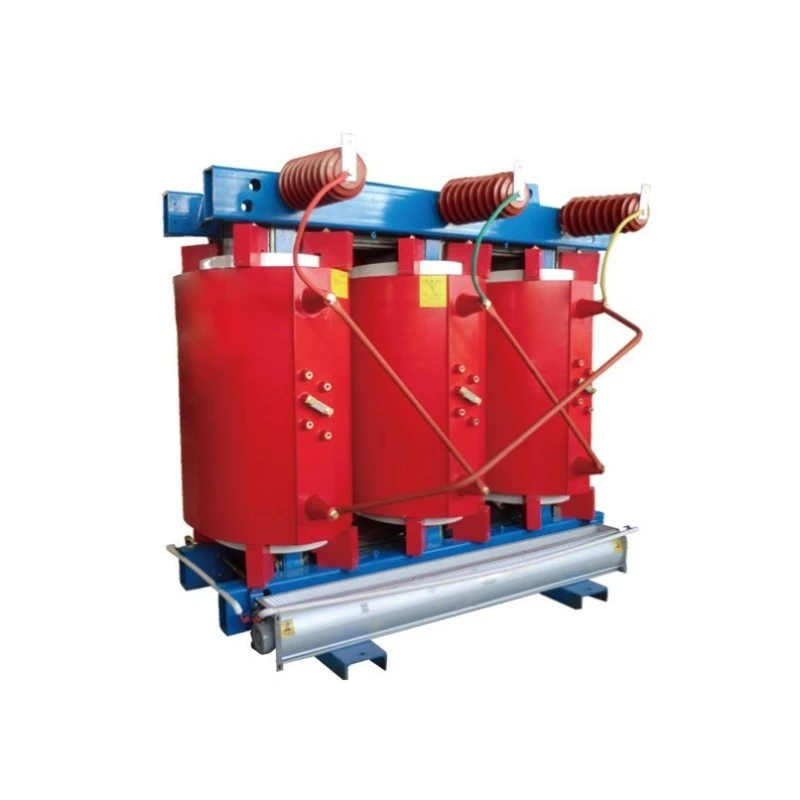

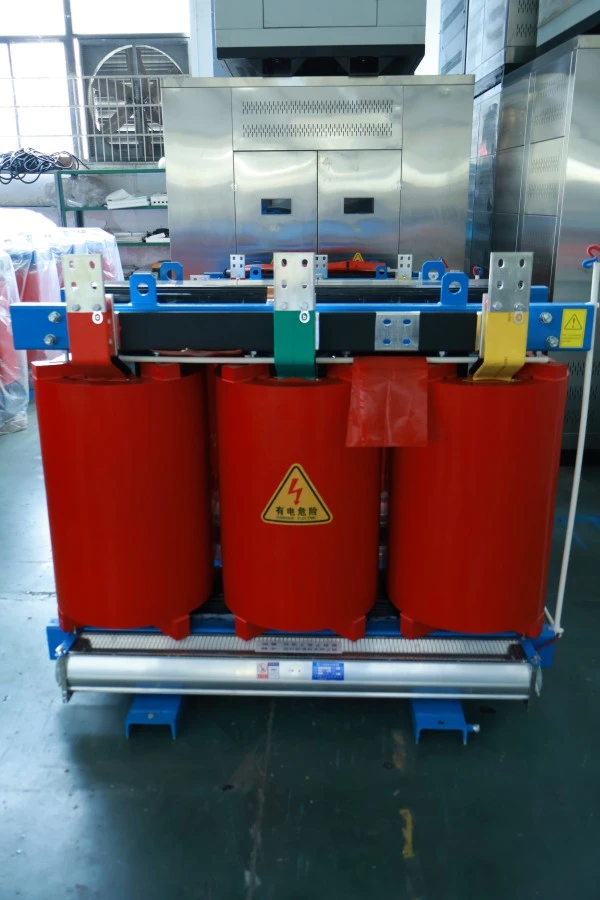

ترانسفورماتور برق نوع خشک سیم پیچ مسی SCB13

چیست؟

سری SCB13 سه فاز، عایق ریخته گری رزین، با سیم پیچ مسی استترانسفورماتور قدرت نوع خشک. در نامگذاری، "SC" مخفف رزین ریخته گری (ریخته گری خلاء رزین اپوکسی)، "B" نشان دهنده سیم پیچ های فویل، و "13" نشان دهنده سطح عملکرد است، به این معنی که مقادیر تلفات آن مطابق با الزامات بهره وری انرژی سطح 1 استاندارد ملی GB 20052-2020 است. ماده رسانای هسته، مس بدون اکسیژن با خلوص بالا است، نه آلومینیوم یا آلومینیوم با روکش مس.

چه کاری انجام می دهد؟

1. تبدیل ولتاژ: ولتاژ بالا (10 کیلو ولت، 35 کیلو ولت) را به ولتاژ پایین (400 ولت، 690 ولت) تبدیل می کند یا در صورت نیاز، ولتاژ مورد نیاز تجهیزات مختلف را افزایش می دهد.

2. توزیع نیرو: به عنوان دستگاه اصلی یک سیستم توزیع، برق را به طور ایمن به بارهای متعدد مانند کارخانه های صنعتی، مجتمع های تجاری، ساختمان های بلند و مزارع بادی تحویل می دهد.

3. منبع تغذیه ایمن: به دلیل عایق جامد رزین اپوکسی غیر قابل اشتعال، روغن پاشیده نمی شود یا آتش نمی گیرد حتی در صورت ایرادات داخلی، و به ویژه برای تاسیسات داخلی یا مکان هایی با الزامات ایمنی آتش سوزی دقیق مناسب است.

4. عملکرد بی صدا: سر و صدای عملیاتی به طور قابل توجهی کمتر از ترانسفورماتورهای سنتی غوطه ور در روغن است و آن را برای مناطق مسکونی، بیمارستان ها، ساختمان های اداری و سایر محیط های حساس به صدا مناسب می کند.

به طور خلاصه، ترانسفورماتور برق نوع خشک سیم پیچ مسی SCB13 یک دستگاه هسته توزیع برق مدرن است که بازده انرژی بالا، هسته تمام مسی، صدای کم و ایمنی مقاوم در برابر شعله را یکپارچه می کند.

مزایای محصول

در مقایسه با ترانسفورماتورهای معمولی خشک، این محصول دارای پنج مزیت اصلی است:

سیم‌پیچ‌های تمام مسی، رسانایی عالی:تمام سیم‌پیچ‌های ولتاژ بالا و پایین با استفاده از مفتول مسی مستطیلی میناکاری شده بدون اکسیژن یا فویل مسی پیچیده می‌شوند. مقاومت مس (تقریباً 0.0172 Ω·mm²/m) بسیار کمتر از مقاومت آلومینیوم است (تقریباً 0.0283 Ω·mm²/m). بنابراین، سیم‌پیچ‌های مسی با سطح مقطع یکسان، مقاومت کمتر، تولید حرارت کمتر و راندمان تبدیل توان بالاتری دارند. هزینه برق صرفه جویی شده در طول عملیات طولانی مدت بسیار بیشتر از تفاوت سرمایه گذاری اولیه است.

سطح 1 بهره وری انرژی، مطابق با استراتژی ملی کربن دوگانه:سطح تلفات SCB13 دقیقاً برای مطابقت با استانداردهای ملی سطح 1 بهره وری انرژی طراحی شده است. تلفات بدون بار حدود 10 درصد کمتر از SCB12 است و تلفات بار بیش از 5 درصد کمتر است. برای یک ترانسفورماتور 1000 کیلوولت آمپر که 8000 ساعت در سال کار می کند، سالانه بیش از 10000 یوان در هزینه برق صرفه جویی می شود و تفاوت قیمت را در مقایسه با ترانسفورماتورهای استاندارد در عرض 3 تا 5 سال بازیابی می کند.

ریخته گری خلاء رزین اپوکسی، عایق قابل اعتماد:سیم‌پیچ‌ها با رزین اپوکسی وارداتی هانتسمن (یا با کیفیت مشابه) تحت خلاء ریخته‌گری و پخت می‌شوند و حباب‌های هوا را کاملاً از بین می‌برند. لایه عایق پخته شده دارای استحکام مکانیکی بالا، مقاومت در برابر شوک حرارتی، مقاومت در برابر ترک و محافظت در برابر رطوبت / آلودگی است. تخلیه جزئی کمتر از 5pC کنترل می شود که بسیار بالاتر از استانداردهای ملی است.

ظرفیت اضافه بار قوی، سازگار با بارهای نوسان:تحت خنک کننده طبیعی، می تواند طولانی مدت با اضافه بار 10٪ کار کند. با خنک کننده هوای اجباری (پنکه های نصب شده)، ظرفیت خروجی می تواند به بیش از 120٪ از مقدار نامی افزایش یابد. برای پیک بار فصلی (مانند استفاده از تهویه مطبوع تابستانی)، نیازی به افزایش ظرفیت فوری نیست.

مقاوم در برابر رطوبت و مقاوم در برابر آلودگی، سازگاری قوی با محیط:سطح سیم پیچ ریخته گری رزین اپوکسی صاف، متراکم و غیر رطوبت گیر است. حتی پس از خاموش شدن در محیط‌هایی با رطوبت نسبی 100 درصد، می‌تواند مستقیماً در بار کامل بدون گرم کردن پیش‌گرم شروع به کار کند. به ویژه برای محیط های مرطوب یا خورنده مانند اتاق های توزیع زیرزمینی، مناطق ساحلی پر نمک و کارخانه های شیمیایی مناسب است.

ویژگی های محصول

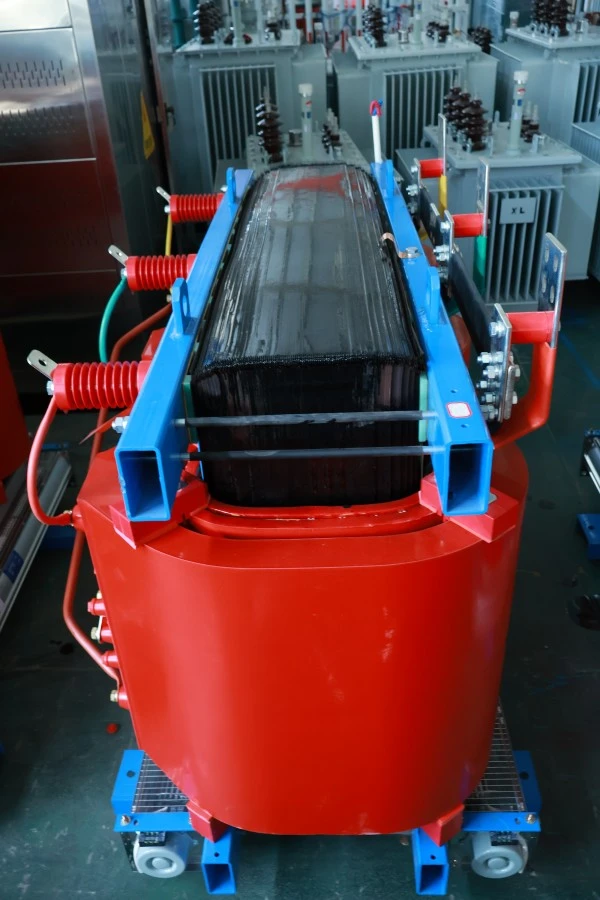

ساختار هسته: از فناوری لمینیت پله‌ای کاملاً 45 درجه استفاده می‌کند، با اندام‌های هسته و یوغ‌هایی که با تسمه‌ها یا صفحات با استحکام بالا بسته می‌شوند. استفاده از فولاد سیلیکونی دانه گرا با نفوذپذیری بالا (B30R090 یا درجه بالاتر) تلفات هیسترزیس و جریان گردابی را به حداقل می رساند.

سیم‌پیچ‌های ولتاژ پایین: با فویل مسی پیچیده می‌شود که در انتهای آن با حلقه‌های انتهایی رزینی ثابت می‌شود. عرض فویل مسی برابر با ارتفاع سیم پیچ است که توزیع آمپر محوری یکنواخت و مقاومت بسیار بالا در برابر نیروهای الکترومغناطیسی اتصال کوتاه را فراهم می کند. عایق لایه ای از مواد DMD از قبل آغشته شده استفاده می کند.

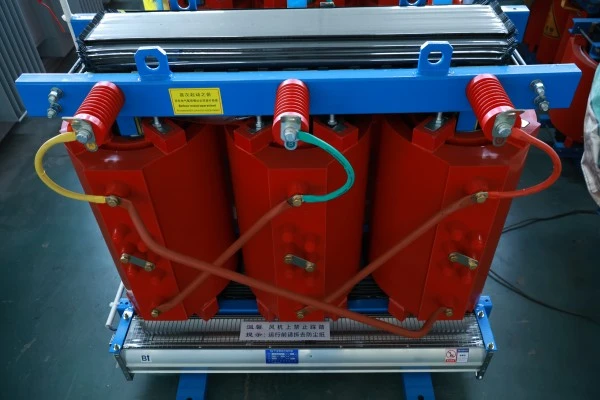

سیم‌پیچ‌های ولتاژ بالا: در بخش‌های لایه‌ای با استفاده از سیم مسی مستطیل شکل لعابی کلاس H، با ریخته‌گری رزین بین هر لایه، یک عایق کامپوزیت رزین اپوکسی تقویت‌شده با فیبر شیشه‌ای قوی ایجاد می‌کند. شیرها از وسط سیم پیچ به بیرون هدایت می شوند تا توزیع ولتاژ ضربه ای را بهبود بخشند.

سیستم کنترل و حفاظت دما: سیم پیچ هر فاز دارای RTD های پلاتینیوم PT100 از پیش تعبیه شده برای نظارت بر دمای نقطه داغ در زمان واقعی است. ویژگی‌های کنترل‌کننده دما هوشمند همراه: نمایشگر دمای سیم‌پیچ دیجیتال، هشدار دمای بیش از حد (نقطه تنظیم قابل تنظیم)، خروجی خروجی بیش از حد دما، و شروع/توقف خودکار فن (در صورت نصب خنک‌کننده هوای اجباری).

گزینه های محفظه: IP20 اختیاری (اشیاء جامد)، IP23 (آب چکه عمودی)، یا IP40 (ذرات کوچک)، محفظه های درجه حفاظتی، ساخته شده از فولاد ضد زنگ، آلیاژ آلومینیوم یا فولاد نورد سرد با پوشش پودری. محفظه ها دارای دهانه های تهویه و قفل درب های قفل شده هستند.

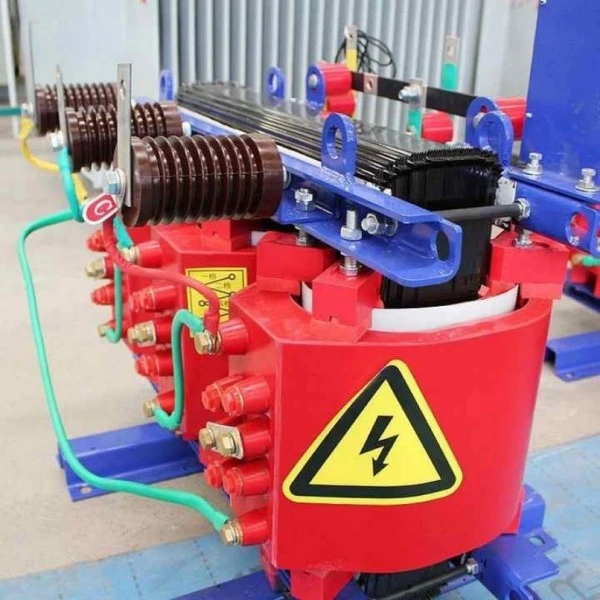

اتصال و نصب: سمت ولتاژ بالا از لاستیک سیلیکونی با پوشش کامل/عایق ترمینال های کابل یا پایانه های معمولی استفاده می کند. سمت ولتاژ پایین از شینه های مسی قلع اندود استفاده می کند. قسمت پایین ترانسفورماتور مجهز به پایه فولادی کانالی و غلتک برای موقعیت یابی و حرکت آسان است.

برنامه کاربردی محصول

ترانسفورماتور برق نوع خشک سیم پیچ مسی SCB13 برای سناریوهای زیر ایده آل است:

ساختمان‌های مرتفع و مراکز تجاری: در اتاق‌های توزیع طبقه زیرزمین یا تجهیزات، آسانسورهای برق رسانی، تهویه مطبوع، روشنایی و سیستم‌های حفاظت در برابر آتش نصب می‌شوند. ویژگی غیر قابل اشتعال آن مطابق با قوانین آتش سوزی ساختمان است و صدای کم ساکنان طبقه بالا را مزاحم نمی کند.

شرکت‌های صنعتی و معدنی: سیستم‌های توزیع برق در کارخانه‌های خودروسازی، کارخانه‌های قطعات الکترونیکی و کارگاه‌های ماشین‌کاری دقیق. سیم‌پیچ‌های تمام مسی در برابر نوسانات جریان ناشی از شروع/ توقف مکرر موتور مقاومت می‌کنند و پایداری ولتاژ خوبی را فراهم می‌کنند.

انرژی های تجدیدپذیر: اتصال به شبکه برای نیروگاه های PV توزیع شده، ترانسفورماتورهای قدرت کمکی برای مزارع بادی، ترانسفورماتورهای ایزوله برای سیستم های ذخیره انرژی. راندمان انرژی بالا تلفات تبدیل توان را کاهش می دهد.

زیرساخت حمل و نقل: ترانسفورماتورهای سرویس ایستگاه برای ایستگاه های مترو، منابع تغذیه برای ساختمان های سیگنال راه آهن پرسرعت، مراکز توزیع برق ترمینال فرودگاه، سیستم های برق ساحلی بندر. مقاومت در برابر رطوبت و قابلیت مقاومت در برابر اتصال کوتاه، نیازهای قابلیت اطمینان بالای حمل و نقل ریلی را برآورده می کند.

مراکز داده و ایستگاه های پایه ارتباطی: تامین انرژی پاک و پایدار برای سرورها، سوئیچ ها و سیستم های UPS. عملکرد بی صدا (معمولاً زیر 55 دسی بل) باعث مزاحمت پرسنل مرکز داده نمی شود.

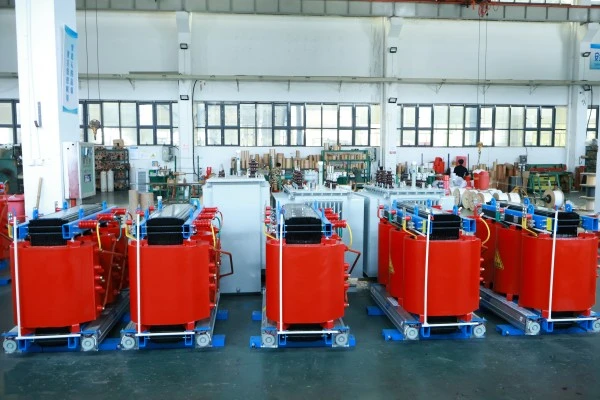

جزئیات تولید

فرآیند سیم پیچی فویل مس ولتاژ پایین

سیم‌پیچ‌های ولتاژ پایین با استفاده از فویل مسی با عرض کامل در ماشین‌های سیم‌پیچ فویل تخصصی پیچیده می‌شوند. لبه های فویل مس برای جلوگیری از ترشحات کرونا گرد است. با هر چرخش، کاغذ عایق از پیش آغشته به DMD به طور خودکار بین لایه‌ها قرار می‌گیرد و کنترل کشش آنلاین تضمین می‌کند که فویل مسی محکم شده است. پس از اتمام سیم پیچی، کل مجموعه در قالبی برای ریخته گری رزین اپوکسی در خلاء قرار می گیرد و ساختاری یکپارچه و بدون فضای خالی را تشکیل می دهد. این فرآیند توانایی مقاومت در برابر اتصال کوتاه سیم‌پیچ‌های ولتاژ پایین را بیش از 30 درصد در مقایسه با سازه‌های سیم‌پیچ بهبود می‌بخشد.

سیم پیچ لایه های قطعه بندی شده ولتاژ بالا

سیم پیچ های ولتاژ بالا به 4-6 بخش (پنکیک) تقسیم می شوند که هر بخش به 2-4 لایه تقسیم می شود. کانال ها (یا کانال های هوا) بین بخش ها اتلاف گرما را بهبود می بخشند، در حالی که لایه بندی ولتاژ بین لایه را کاهش می دهد. شیرها از پیچ‌های خاص بخش‌های خاص گرفته می‌شوند و با سرنخ‌های رنگی متفاوت علامت‌گذاری می‌شوند. برای اطمینان از حداقل مقاومت در برابر تماس، همه اتصالات از جوش آرگون یا جوش فشار سرد استفاده می کنند.

درمان کاهش نویز اصلی

پس از اتمام لمینیت هسته، کل هسته تحت فشار خلاء آغشته به یک لاک عایق مخصوص کاهش سر و صدا است که ریز ارتعاشات بین ورق های فولادی سیلیکونی و بین ورق ها و قطعات گیره را کاهش می دهد. بالشتک های لاستیکی سیلیکونی با دمای بالا بین هسته و سیم پیچ ها و بین سیم پیچ ها و قطعات گیره قرار می گیرند. با این روش‌ها، صدای بدون بار را می‌توان زیر 55 دسی‌بل (برای 315 کیلو ولت آمپر و پایین‌تر) نگه داشت، که با صدای زمزمه یک یخچال خانگی قابل مقایسه است.

تست جامع کارخانه

هر ترانسفورماتور برقی نوع خشک سیم پیچ مسی SCB13 قبل از خروج از کارخانه تحت آزمایشات زیر قرار می گیرد: اندازه گیری مقاومت سیم پیچ. اندازه گیری نسبت ولتاژ و تأیید گروه برداری. امپدانس اتصال کوتاه و اندازه گیری تلفات بار؛ اندازه گیری جریان بدون بار و تلفات بدون بار؛ اندازه گیری مقاومت عایق و ضریب اتلاف دی الکتریک؛ تست مقاومت ولتاژ اعمال شده؛ تست مقاومت ولتاژ القایی؛ اندازه گیری دبی جزئی داده های تست به طور خودکار ثبت می شود و گزارش تست کارخانه همراه با محموله ارائه می شود.

پارامتر محصول (مشخصات)

بسته بندی و پس از فروش

روش بسته بندی

1. بدنه ترانسفورماتور با فیلم پلی اتیلن ضد آب پیچیده شده است، مناطق بحرانی پوشیده شده با بالشتک محافظ نرم.

2. بسته بندی شده در جعبه های تخته سه لا صادراتی محکم با کف پالت برای جابجایی لیفتراک.

3. داخل جعبه های پر شده با بالشتک مقوای لانه زنبوری یا پلی اورتان منبسط شده برای جلوگیری از آسیب ارتعاش حمل و نقل.

4. علامت‌های بیرونی پاک: مرکز ثقل، نقاط بالابر، ضد رطوبت، واژگون نشوید.

خدمات پس از فروش

1. دوره گارانتی رایگان: 12 ماه از تاریخ حمل و نقل.

2. هر گونه خرابی ناشی از نقص طراحی، مواد یا ساخت در طول دوره گارانتی توسط شرکت ما (از جمله هزینه های حمل و نقل مناسب) به صورت رایگان تعمیر یا جایگزین می شود.
