ترانسفورماتور نوع خشک روی پد سیم پیچ مسی

این تجهیزات چیست؟

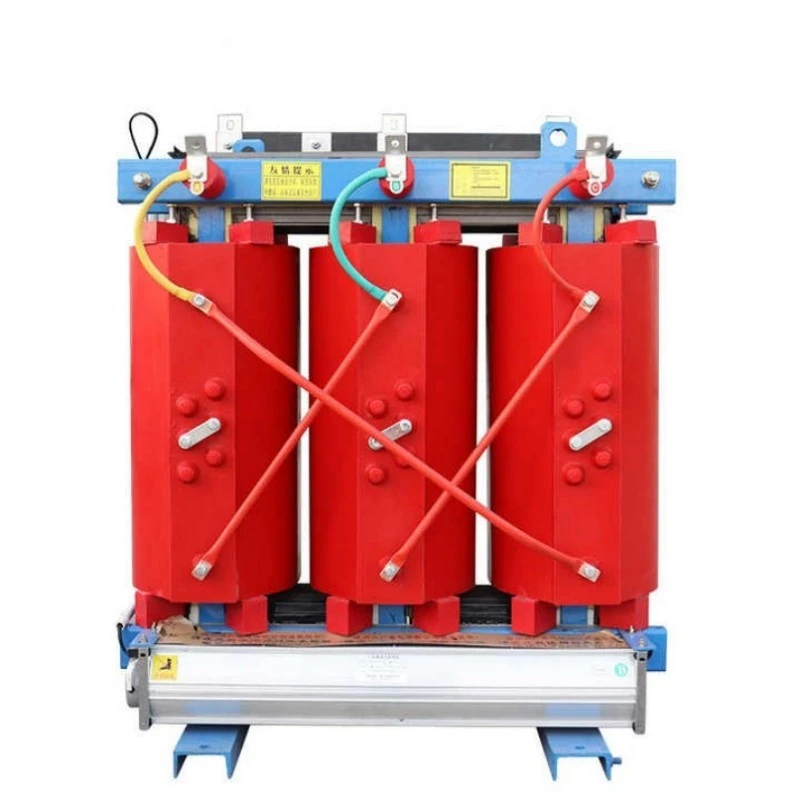

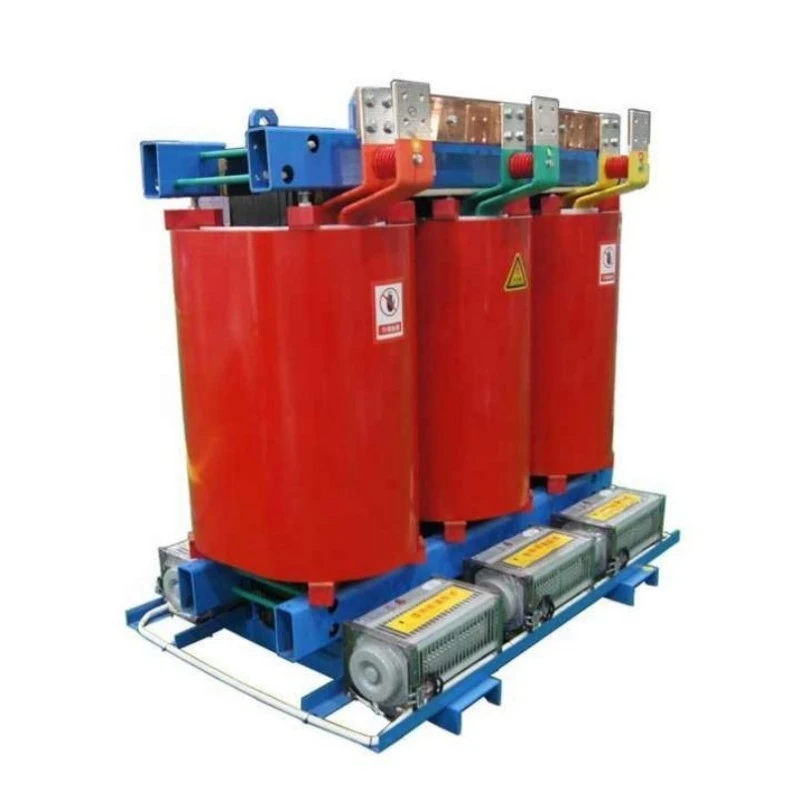

ترانسفورماتور نوع خشک روی پد سیم پیچ مسی یک ترانسفورماتور نوع خشک رزین ریخته گری سه فاز است که به طور خاص برای نصب در فضای باز روی پد طراحی شده است. برای توزیع ایمن در جوامع مسکونی، مراکز تجاری، پارک‌های صنعتی و پروژه‌های انرژی تجدیدپذیر، ولتاژ متوسط ​​(معمولاً 10 تا 35 کیلوولت) را به ولتاژ پایین (400 ولت/380 ولت) کاهش می‌دهد.

بر خلاف سنتیترانسفورماتورهای غوطه ور در روغن، این محصول از روغن عایق استفاده نمی کند. در عوض، از عایق جامد رزین اپوکسی همراه با خنک کننده هوای طبیعی یا اجباری استفاده می کند. سیم‌پیچ‌ها به طور کامل از مس با رسانایی بالا ساخته شده‌اند که تلفات مقاومتی کمتر، ظرفیت اضافه بار بهتر و عمر طولانی‌تر را تضمین می‌کنند. محفظه نصب شده روی پد امکان نصب مستقیم در سطح زمین را بدون نیاز به یک ساختمان پست جداگانه می دهد و به طور قابل توجهی در هزینه های ساخت و ساز عمرانی و فضا صرفه جویی می کند.

توضیحات محصول

ترانسفورماتور نوع خشک بر روی پد سیم پیچ مسی Lugao برای قابلیت اطمینان، کارایی و ایمنی در شبکه های توزیع در فضای باز مهندسی شده است. این ترانسفورماتور با ولتاژ 50kVA تا 2500kVA، با ولتاژهای استاندارد 10kV/0.4kV (قابل تنظیم برای 6kV، 20kV یا 35kV)، با استانداردهای بهره وری انرژی سطح 2 GB 20052-2020 مطابقت دارد و برخی از مدل ها به سطح 1 نزدیک می شوند.

عملکرد الکتریکی کلیدی شامل تلفات بدون بار تا 37 درصد کمتر از ترانسفورماتورهای نوع خشک معمولی، کاهش تلفات بار تا 30 درصد، تخلیه جزئی ≤5pC، و سطح نویز ≤55dB در 1 متر است. سیم‌پیچ‌های مسی هدایت حرارتی و استحکام مکانیکی عالی را تضمین می‌کنند و به طور قابل‌توجهی قابلیت مقاومت در برابر اتصال کوتاه را بهبود می‌بخشند.

این واحد در یک محفظه مقاوم در برابر آب و هوا با قابلیت قفل شدن روی پد قرار گرفته است که دارای درجه IP23 یا بالاتر است که از باران، گرد و غبار و خرابکاری محافظت می کند. یک سیستم کنترل دما هوشمند با سنسورهای PT100، فن های استارت خودکار، هشدار گرمای بیش از حد، و ارتباط RS485 به صورت استاندارد گنجانده شده است.

با عمر طراحی 30 ساله و حداقل نیازهای تعمیر و نگهداری، این ترانسفورماتور نوع خشک نصب شده بر روی پد سیم پیچ مسی، انتخاب ایده آلی برای شرکت های برق، پیمانکاران EPC و مدیران تاسیساتی است که به دنبال راه حل توزیع ایمن، طولانی مدت و صرفه جویی در انرژی هستند.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

ویژگی های کلیدی

سیم‌پیچ‌های تمام مسی - تلفات مقاومتی کمتر، ظرفیت اضافه بار بیشتر و مقاومت بهتر در برابر اتصال کوتاه در مقایسه با آلومینیوم.

نسوز و ضد انفجار - ریخته گری رزین اپوکسی، خود خاموش شونده، بدون خطر نشت روغن.

طراحی روی پد – نصب در سطح زمین، بدون نیاز به ساختمان پست، 40 تا 60 درصد در هزینه های عمرانی صرفه جویی می کند.

تلفات بسیار کم - با بهره وری انرژی سطح 2 GB برآورده می شود، قبوض سالانه برق را به میزان قابل توجهی کاهش می دهد.

نظارت هوشمند - سنسورهای PT100، راه اندازی خودکار فن، زنگ هشدار/سفر گرمای بیش از حد، RS485 به BAS.

کم صدا - ≤55dB، مناسب برای مناطق مسکونی و تجاری.

بدون نیاز به تعمیر و نگهداری - بدون تست روغن، بدون خشک کردن، بدون قطعات متحرک.

پرسش و پاسخ: ویژگی محصول توضیح داده شده است

Q1: چرا یک ترانسفورماتور نوع خشک نصب شده روی پد سیم پیچ مسی را به جای یک نوع غوطه ور در روغن برای استفاده در فضای باز انتخاب کنید؟

الف: ترانسفورماتورهای غوطه‌ور در روغن، خطر آتش‌سوزی و نشت دارند، به‌ویژه در مناطق مسکونی یا حساس به محیط‌زیست. ترانسفورماتور نوع خشک روی پد سیم پیچ مسی از روغن استفاده نمی کند، بنابراین خطر گسترش آتش یا آلودگی زمین صفر است. علاوه بر این، سیم‌پیچ‌های مسی هدایت حرارتی و استحکام مکانیکی بهتری را ارائه می‌کنند و عملکرد قابل اعتماد را حتی در اوج بار تابستانی تضمین می‌کنند. اکنون بسیاری از شهرداری‌ها به دلیل قوانین سختگیرانه‌تر آتش‌نشانی، ترانسفورماتورهای نوع خشک را برای تاسیسات جدید در فضای باز اجباری می‌کنند.

Q2: آیا سیم پیچ مسی در مقایسه با آلومینیوم واقعاً ارزش هزینه اضافی را دارد؟

ج: قطعا. در حالی که هزینه اولیه یک ترانسفورماتور نوع خشک روی پد سیم پیچ مسی حدود 15 تا 20 درصد بیشتر از یک واحد آلومینیومی است، هزینه کل چرخه عمر به طور قابل توجهی کمتر است. مس 40 درصد رسانایی بالاتری دارد، یعنی تلفات بار کمتر و کاهش قبض برق. مس همچنین دارای استحکام کششی بالاتری است، بنابراین ترانسفورماتور بهتر در برابر نیروهای اتصال کوتاه مقاومت می کند. در طول عمر طراحی 30 ساله، صرفه جویی در انرژی به تنهایی سرمایه گذاری را توجیه می کند.

Q3: آیا این ترانسفورماتور می تواند رطوبت بالا و فصول بارانی را به خصوص در مناطق جنوبی تحمل کند؟

ج: بله. ترانسفورماتور نوع خشک بر روی پد سیم پیچ مسی ما از یک فرآیند ریخته گری خلاء استفاده می کند که در آن رزین اپوکسی به طور کامل سیم پیچ های مسی را محصور می کند و یک لایه عایق مهر و موم شده را تشکیل می دهد. هسته و گیره ها تحت عملیات ضد خوردگی قرار می گیرند. با محفظه IP23، ترانسفورماتور به طور معمول در رطوبت نسبی 100٪ کار می کند. قبل از راه اندازی مجدد پس از خاموش شدن طولانی مدت نیازی به خشک کردن نیست.

Q4: اگر ترانسفورماتور در اوج تابستان اضافه بار شود چه اتفاقی می افتد؟

A: تحت خنک کننده طبیعی (AN)، به طور مداوم در 100٪ بار کار می کند. با خنک کننده هوای اجباری (AF)، ظرفیت 40 تا 50 درصد افزایش می یابد. سیم پیچ های مسی می توانند 150 درصد بار نامی را به مدت 2 ساعت تحمل کنند. این قابلیت اضافه بار تداوم برق را در طول رویدادهای بحرانی تضمین می کند.

Q5: مدت گارانتی چقدر است و چه چیزی را پوشش می دهد؟

A: ضمانت استاندارد 12 ماه از حمل و نقل است که تمام نقص های تولید را پوشش می دهد. قرارداد خدمات پولی می تواند گارانتی را تا 36 یا 60 ماه افزایش دهد. پشتیبانی فنی مادام العمر رایگان است.

جزئیات تولید

مواد اصلی و فرآیند ساخت

هسته هر ترانسفورماتور نوع خشک بر روی پد سیم پیچ مسی با استفاده از فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا ساخته شده است، با اتصالات پله ای برای به حداقل رساندن جریان بدون بار و تلفات سرگردان. هسته با دقت برش خورده و به طور خودکار روی هم چیده می شود تا مسیرهای مغناطیسی یکنواخت را تضمین کند.

سازه سیم پیچ - تمام مس

هر دو سیم پیچ ولتاژ بالا و ولتاژ پایین از هادی های مسی بدون اکسیژن استفاده می کنند. سیم‌پیچ‌های ولتاژ پایین از یک پیکربندی فویل سیم‌پیچ با عایق بین لایه‌ای یکنواخت استفاده می‌کنند که به طور قابل‌توجهی قابلیت مقاومت در برابر اتصال کوتاه را افزایش می‌دهد. رسانایی حرارتی عالی مس همچنین به دفع موثر گرما کمک می کند و دمای نقاط داغ را کاهش می دهد.

سیستم عایق - ریخته گری خلاء رزین اپوکسی

سیم‌پیچ‌ها تحت خلاء با رزین اپوکسی با درجه بالا ریخته‌گری می‌شوند که حفره‌ها را از بین می‌برد و تخلیه جزئی ≤5pC را تضمین می‌کند. این سیستم عایق جامد ضد شعله، ضد رطوبت و از نظر شیمیایی پایدار است. از روغن عایق استفاده نمی شود و ترانسفورماتور را برای نصب های داخلی و خارجی ایمن می کند.

طراحی محفظه و پد نصب شده

اینترانسفورماتوردر یک محفظه فولادی با قابلیت قفل شدن سنگین با پوشش پودری مقاوم در برابر آب و هوا قرار دارد. حفاظت استاندارد IP23 (مقاوم در برابر باران و گرد و غبار)، با IP34 یا IP54 اختیاری برای محیط های خشن است. پایه برای نصب مستقیم روی یک پد بتنی با ورودی کابل از زیر طراحی شده است. گیره های بالابر و پایانه های اتصال به زمین استاندارد هستند.

تضمین کیفیت و تست

هر ترانسفورماتور نوع خشک روی پد سیم پیچ مسی قبل از تحویل تحت آزمایشات جامع نوع و آزمایشات معمول قرار می گیرد، از جمله:

1. تست های تلفات بدون بار و تلفات بار

2. تست امپدانس اتصال کوتاه

3. تست تحمل بیش از حد ولتاژ القایی

4. اندازه گیری تخلیه جزئی (≤5pC)

5. تست ضربه رعد و برق

6. تست افزایش دما

7. همه شاخص های کلیدی عملکرد فراتر از الزامات GB و IEC هستند.

گواهینامه ها

1. سیستم مدیریت کیفیت ISO 9001:2015

2. دارای گواهینامه CE

3. گزارش های آزمایشی را از آزمایشگاه های مستقل تایپ کنید
