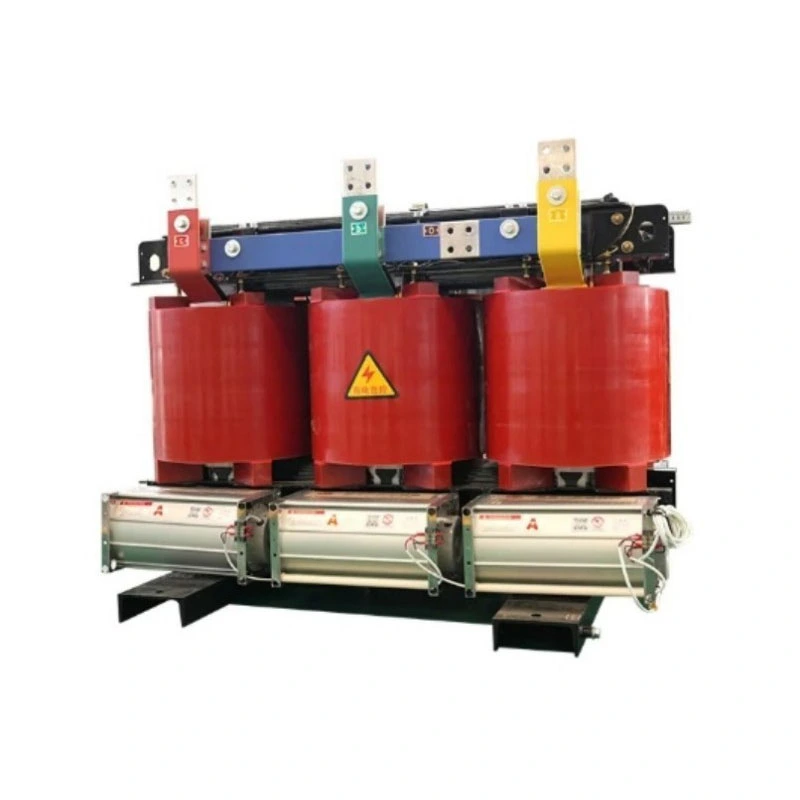

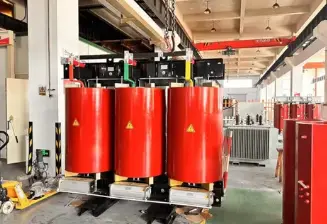

ترانسفورماتور نوع خشک عایق هوا خنک کننده فضای باز

این محصول از نوع بیرونی، ایزوله،ترانسفورماتور نوع خشکاستفاده از خنک کننده هوا (ANAN). برای عایق کاری یا اتلاف گرما به هیچ محیط مایعی متکی نیست، بلکه از همرفت طبیعی یا خنک کننده هوای اجباری برای کنترل افزایش دما استفاده می کند.

چه کاری انجام می دهد؟

1. جداسازی الکتریکی: یک مانع الکتریکی فیزیکی بین سیم‌پیچ‌های اولیه و ثانویه ایجاد می‌کند، به طور موثر حلقه‌های زمین را قطع می‌کند، هارمونیک‌ها را سرکوب می‌کند و تداخل‌ها و نوسان‌های فرکانس بالا را از شبکه فیلتر می‌کند، و توان «تمیز» را برای بارهای حساس فراهم می‌کند.

2. تبدیل ولتاژ: ولتاژ AC را با توجه به الزامات افزایش یا کاهش می دهد و با نیازهای منبع تغذیه تجهیزات مختلف سازگار می شود.

3. حفاظت ایمنی: از طریق طراحی عایق، از تماس مستقیم پرسنل با طرف ولتاژ بالا جلوگیری می کند و خطر شوک الکتریکی را به میزان قابل توجهی کاهش می دهد.

4. سازگاری در فضای باز: یک محفظه ناهموار طراحی شده برای IP54 یا درجه حفاظت بالاتر آن را قادر می سازد در برابر باد، باران، گرد و غبار، اسپری نمک و قرار گرفتن در معرض طولانی مدت UV مقاومت کند.

به طور خلاصه، هنگامی که به یک راه حل ایمن، تمیز و بدون نیاز به تعمیر و نگهداری در محیط های خشن در فضای باز نیاز دارید، این ترانسفورماتور نوع خشک ایزوله هوا خنک کننده هوا راه حل اصلی است.

مزایای محصول

در مقایسه با ترانسفورماتورهای سنتی غوطه ور در روغن یا استاندارد نوع خشک داخلی، این محصول دارای پنج مزیت اصلی است:

1. آلودگی صفر، بدون نیاز به تعمیر و نگهداری: طراحی بدون روغن، خطر آلودگی خاک یا آب ناشی از نشت، و همچنین هزینه های تعمیر و نگهداری و خرابی مربوط به آزمایش و جایگزینی سالانه روغن را کاملاً از بین می برد. برای پروژه های فضای باز تحت مقررات سختگیرانه زیست محیطی، این یک مزیت تعیین کننده است.

2. تحمل محیطی برتر در فضای باز: از فرآیند اشباع فشار خلاء (VPI) و سیستم عایق کلاس H (180 درجه سانتیگراد)، همراه با محفظه بیرونی جوش داده شده کاملاً مهر و موم شده ساخته شده از فولاد ضد زنگ یا فولاد آلوزینک استفاده می کند. عملکرد پایدار در دمای محیط از -25 تا 50 درجه سانتیگراد و رطوبت نسبی تا 95٪. مقاوم در برابر اسپری نمک، قارچ و خوردگی.

3. ایمنی نهایی با عایق الکتریکی: عایق تقویت شده بین سیم پیچ های اولیه و ثانویه ولتاژ مقاومت دی الکتریک 3 کیلو ولت تا 5 کیلو ولت (بسته به مدل) ایجاد می کند. به طور موثر اجزای DC، هارمونیک های سوم و ضربه های مختلف موج را از شبکه جدا می کند و از ابزارهای دقیق پایین دست محافظت می کند.

4. خنک کننده طبیعی هوا، بی صدا و قابل اطمینان: برای اتلاف گرما بدون فن (اختیاری) به همرفت هوا متکی است. سر و صدای عملیاتی به طور قابل توجهی کمتر از ترانسفورماتورهای غوطه ور در روغن است. بدون قطعات مکانیکی دوار در اجزای هسته، میانگین زمان بین خرابی ها (MTBF) به طور قابل توجهی بهبود یافته است.

5. ظرفیت اضافه بار بالا، قابل استفاده در مواقع اضطراری: ظرفیت اضافه بار اضطراری تا 120٪ برای عملیات مداوم، 150٪ برای عملیات کوتاه مدت. در زمان اوج بار غیرمنتظره در فضای باز (به عنوان مثال، راه اندازی چندین موتور به طور همزمان)، نیازی به افزایش ظرفیت فوری نیست و زمان ارزشمندی برای کاربر می‌خرد.

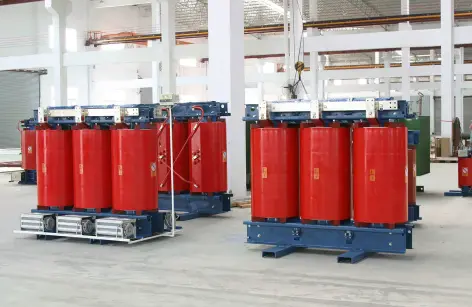

ویژگی های محصول

هسته: فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا، فرآیند اتصال پله ای، کاهش قابل توجهی از دست دادن بدون بار و جریان هیجان انگیز را کاهش می دهد.

سیم‌پیچ‌ها: هر دو سیم‌پیچ ولتاژ بالا و پایین از هادی‌های تمام مسی (آلومینیوم اختیاری) استفاده می‌کنند که با Nomex® یا کاغذ عایق آرامید مشابه پیچیده شده‌اند، که از طریق آغشته کردن خلاء VPI به لاک بدون حلال پردازش می‌شوند و ساختار جامد مقاوم، مقاوم در برابر رطوبت و مقاوم در برابر دمای بالا را تشکیل می‌دهند.

ساختار جداسازی: سیم‌پیچ‌های اولیه و ثانویه روی بوبین‌های جداگانه یا پایه‌های هسته مستقل پیچیده می‌شوند، با یک سپر الکترواستاتیک اختیاری بین آنها، که ظرفیت کوپلینگ را به حداقل می‌رساند و تداخل فرکانس بالا را بسیار عالی می‌کند.

محفظه محافظ: حفاظت استاندارد IP54 (ضد گرد و غبار، ضد پاشیدن)، IP65 اختیاری. محفظه ای ساخته شده از فولاد ضد زنگ با ضخامت 2.0 میلی متر یا فولاد Galvalume، دارای سقف ضد باران، دریچه های تهویه شده از جنس استنلس استیل و قفل های ضد پری.

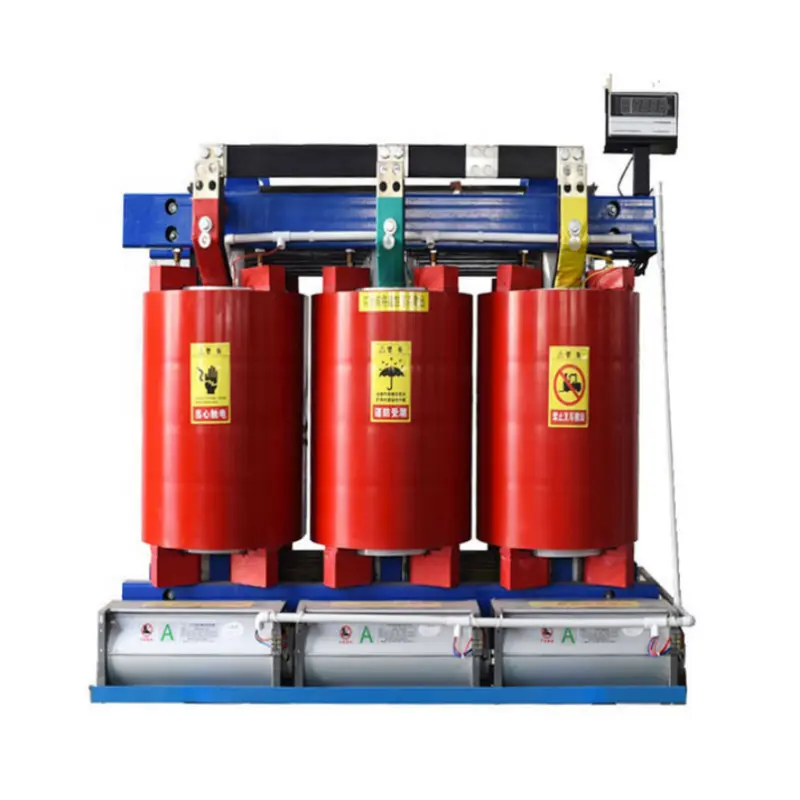

سیستم کنترل دما: سنسور دمای داخلی PTC یا PT100 RTD، قابل اتصال به یک کنترل کننده دمای هوشمند برای هشدار دمای بیش از حد، حفاظت از سفر، و فعال سازی خودکار فن (در صورت نصب فن های اختیاری).

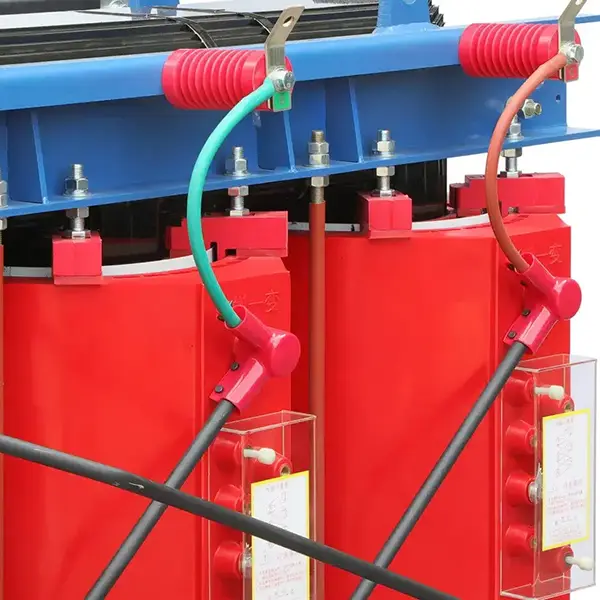

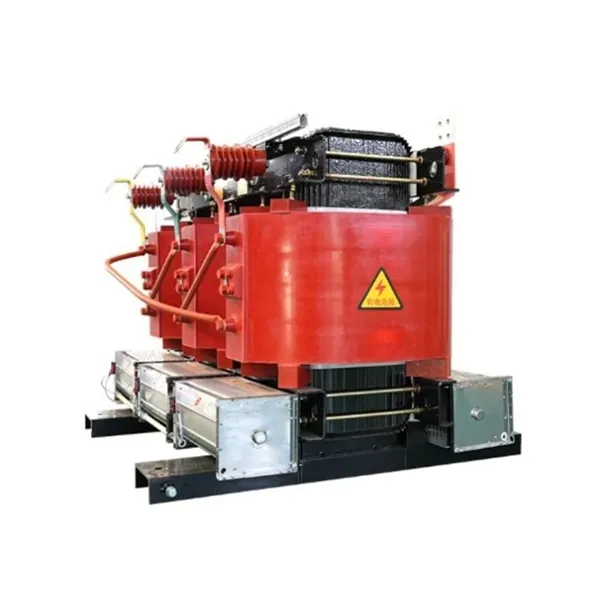

پایانه ها: جعبه اتصال ولتاژ بالا در فضای باز با مهر و موم های لاستیکی سیلیکونی و ورودی های کابل. سمت ولتاژ پایین از شینه های مسی قلع اندود یا کانکتورهای ضد آب استفاده می کند.

برنامه کاربردی محصول

این ترانسفورماتور نوع خشک جداسازی هوا خنک کننده هوا به طور گسترده در سناریوهای زیر استفاده می شود:

تولید انرژی تجدیدپذیر: جداسازی در سمت ولتاژ پایین نیروگاه PV و پست‌های نصب شده روی مزرعه بادی، جداسازی ولتاژ خروجی اینورتر قبل از اتصال به شبکه یا منبع تغذیه محلی.

تجهیزات صنعتی در فضای باز: عایق منبع تغذیه برای سکوهای حفاری نفت، سنگ شکن های معادن روباز، سیستم های برق ساحلی بندر، ماشین های حفاری تونل (ماشین های محافظ)، جلوگیری از ولتاژ شبکه از آسیب رساندن به تجهیزات.

برق موقت و اضطراری: عایق خروجی ژنراتور برای رویدادهای فضای باز، مسابقات ورزشی، و سایت‌های امدادرسانی در بلایای طبیعی، تامین انرژی پاک برای تجهیزات صوتی، تصویری و کنترلی.

زیرساخت شارژ: ترانسفورماتور جداسازی ورودی برای شارژرهای سریع DC در فضای باز، از بازخورد هارمونیک به شبکه جلوگیری می کند و در عین حال از ماژول های شارژ محافظت می کند.

شبکه هوشمند و توزیع: سرویس ایستگاه یا ترانسفورماتورهای ایزوله در واحدهای اصلی حلقه بیرونی و پست‌های فشرده، توان ایمن و قابل اعتماد را برای پایانه‌های اتوماسیون (DTU/FTU) فراهم می‌کند.

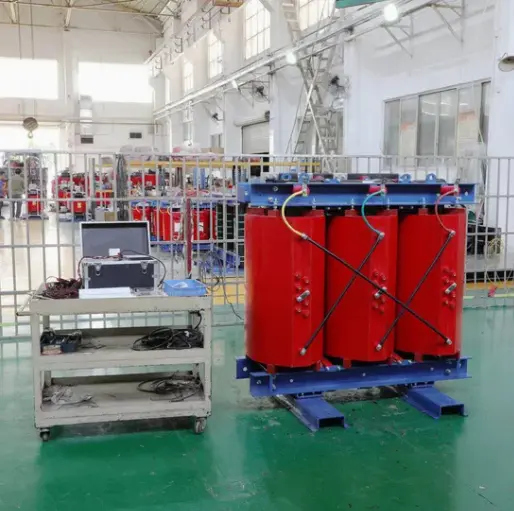

جزئیات تولید

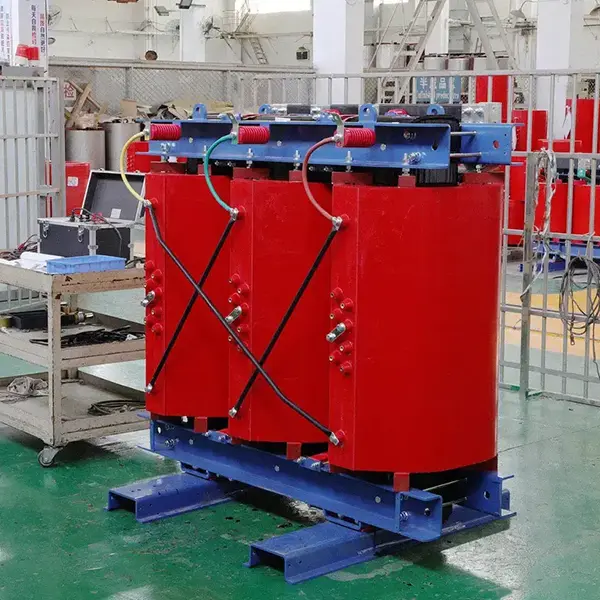

فرآیند اشباع فشار خلاء VPI

همه سیم‌پیچ‌ها با لاک عایق بدون حلال تحت خلاء آغشته می‌شوند، هوای داخلی را از بین می‌برند و اجازه می‌دهند لاک به طور کامل بین پیچ‌ها، لایه‌ها و زمین نفوذ کند. پس از پخت، یک ساختار "جامد" یکپارچه با هدایت حرارتی، استحکام مکانیکی و مقاومت در برابر رطوبت بسیار فراتر از فرآیندهای اشباع استاندارد است.

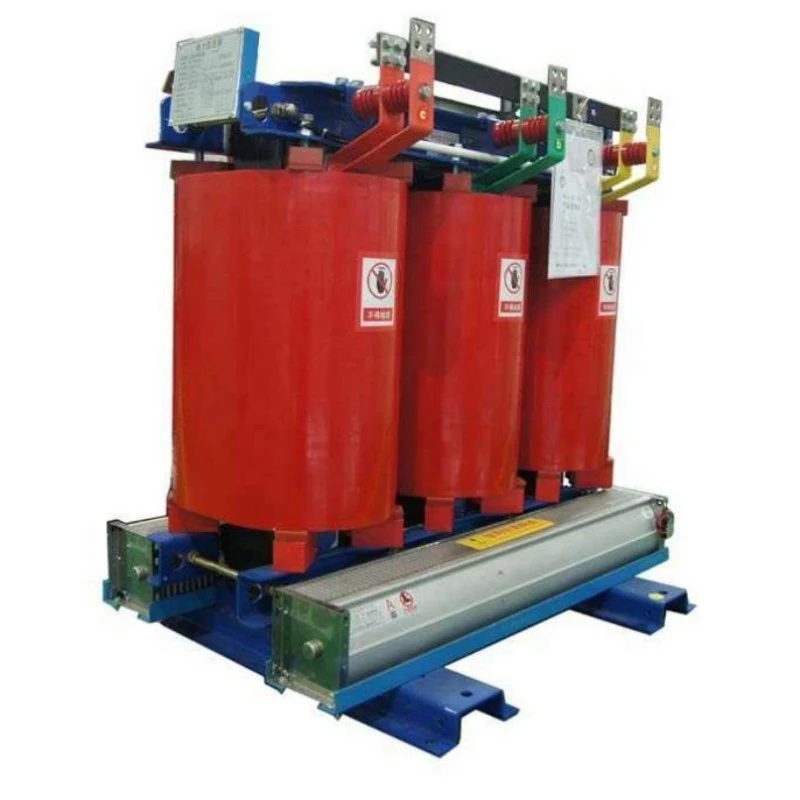

جعبه اتصال مخصوص فضای باز

جعبه خروجی ولتاژ پایین دارای یک پانل پشتیبانی عایق ضد شعله، با فاصله الکتریکی کافی (بیش از 20 میلی متر) بین شینه های مسی است. ورودی‌های کابل از واشرهای چند مهر و موم و اتصالات کابل، سازگار با کابل‌های زره‌دار یا غلاف لاستیکی مختلف استفاده می‌کنند و از ورود رطوبت در طول کابل به داخل جعبه جلوگیری می‌کنند.

محفظه فولادی ضد زنگ سنگین

محفظه با استفاده از برش لیزری، خمش CNC و جوش رباتیک ساخته می شود و تمام درزها به طور مداوم مهر و موم شده اند. درها دارای دسته های قفل سه نقطه ای و واشرهای آب بندی مقاوم در برابر آب و هوا هستند. پوشش بالایی به عنوان یک محافظ باران زاویه دار طراحی شده است و شامل پیچ های چشمی برای بالا بردن راحت در فضای باز است.

بسته بندی، تحویل و پس از فروش

روش بسته بندی

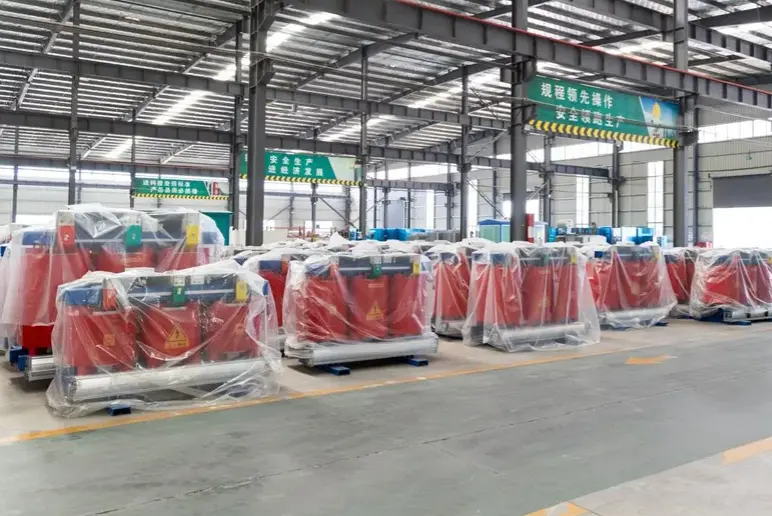

1. بدنه ترانسفورماتور پیچیده شده با فیلم پلی اتیلن ضد رطوبت، ماده خشک کننده داخل آن قرار داده شده است.

2. بسته بندی شده در جعبه های چوبی سنگین یا جعبه های تخته سه لا بدون بخور (مطابق با استانداردهای صادرات)، که توسط فوم با چگالی بالا یا کیسه های پر از هوا برای بالش پوشانده شده است.

3. برچسب‌هایی مانند «مقاوم در برابر رطوبت»، «شکننده» و «این راه بالا» که در قسمت بیرونی جعبه چسبانده شده‌اند.

روش تحویل

1. داخلی: کامیون تدارکات اختصاصی (ظرفیت های کوچک را می توان از طریق کالاهای سنگین Deppon/SF Express ارسال کرد).

2. صادرات: ترتیبات حمل و نقل دریایی، ریلی یا هوایی، از جمله اسناد گمرکی.

خدمات پس از فروش

1. دوره گارانتی: 12 ماه از تاریخ دریافت.

2. تعمیر یا تعویض رایگان برای عیوب ساخت در طول دوره گارانتی.

سوالات متداول (پرسش و پاسخ)

Q1: آیا این ترانسفورماتور نوع خشک عایق هوا خنک کننده هوا در مقایسه با یک ترانسفورماتور معمولی غوطه ور در روغن بیشتر مستعد گرم شدن بیش از حد و سوختن نیست؟

ج: کاملا برعکس. اگرچه هوا رسانایی حرارتی کمتری نسبت به روغن دارد، محصول ما از عایق کلاس H (با درجه حرارت 180 درجه سانتیگراد) و فرآیند اشباع خلاء VPI استفاده می کند. گرمای حاصل از سیم‌پیچ‌ها به طور موثری از داخل محفظه خارج شده و پخش می‌شود. برای همان ظرفیت، طراحی ما حاشیه افزایش دما بیشتری دارد، که باعث می‌شود کمتر دچار خرابی‌های فرسودگی ناشی از نشت روغن و متعاقبا سطوح پایین روغن در واحدهای سنتی شود. ماترانسفورماتور نوع خشک عایق هوا خنک کننده فضای بازبا دمای نقاط داغ بسیار کمتر از حد عایق حتی در بار کامل در شرایط 40 درجه سانتیگراد در فضای باز کار می کند.

Q2: آیا در روزهای بارانی در فضای باز، آب باران از طریق دریچه های خنک کننده وارد نمی شود و باعث اتصال کوتاه در داخل نمی شود؟

A: خیر. رتبه حفاظت از محفظه ما IP54 است. لوورها دارای یک کانال داخلی به سبک هزارتویی و صفحه مشبک فلزی هستند. آزمایشات نشان می دهد که حتی با اسپری مستقیم از جلو با شدت بارندگی 10 میلی متر در دقیقه، فضای داخلی کاملاً خشک می ماند. همه درگاه های ورودی کابل از غده های مهر و موم شده با درجه انفجار استفاده می کنند که به طور کامل هر مسیری را برای ورود رطوبت مسدود می کند.
