کلید ولتاژ پایین پنل نوع خروجی GCS

تابلو برق ولتاژ پایین نوع GCS یک مجموعه تابلو برق محصور پیشرفته است که برای دریافت، توزیع برق و کنترل هوشمند موتور در سیستم های صنعتی سه فاز AC که با ولتاژهای نامی تا 400 ولت کار می کنند (با درجه بندی عایق از 1000 بار تا ولت ولت افقی و جریان اصلی 1000 بار تا 4 ولت) به طور دقیق مهندسی شده است. به عنوان ستون فقرات اصلی مراکز توزیع برق مدرن با ولتاژ پایین، این تابلو برق پانل ولتاژ پایین نوع GCS Draw-out مجموعه ای جامع از اجزای اولیه و ثانویه از جمله کلیدهای مدار هوا (ACB)، قطع کننده های مدار قالبی (MCCB)، کنتاکتورها، رله های اضافه بار حرارتی، کنترل کننده های دیجیتال قابل برنامه ریزی (PLN) و کنترل کننده های منطقی استاندارد قابل برنامه ریزی (PLN). واحدهای کشو مدولار کاملاً قابل تعویض.

پارامتر محصول (مشخصات)

در زیر جدول مشخصات فنی تابلو برق استاندارد GCS Draw-out نوع پایین ولتاژ تابلو است.

فرکانس رتبه بندی شده 50 هرتز / 60 هرتز استانداردهای قابل اجرا IEC 61439-1/2، GB/T 7251 نصب در داخل ساختمان، روی زمین، موقعیت کشو متصل، تست، قطع شده و موقعیت های برداشته شده ورودی کابل ورودی کابل بالا یا پایین ورودی کابل درجه سانتی گراد، متریال مس، درجه حرارت یا آلومینیوم بر اساس پیکربندی +40 درجه سانتیگراد یا شرایط خاص پروژه ارتفاع استاندارد ≤2000 متر، ارتفاع بالاتر با تأیید طراحی در دسترس است.

ویژگی و کاربرد محصول

Q1: ویژگی‌های عملکردی برجسته این تابلوی تعویض پنل ولتاژ پایین GCS چیست؟

A: تابلو برق فشار پایین نوع GCS Draw-out با قابلیت تعویض و ایمنی بالا مشخص می شود. کشوهای عملکردی با همان رتبه کاملاً قابل تعویض هستند و خطاهای سیم کشی را در هنگام تعویض اضطراری حذف می کنند. همچنین دارای یک مکانیسم اینترلاک مکانیکی دقیق است که به شدت توالی "Off-Position-Test-On" را اعمال می کند و از اتصال یا قطع مدارهای تحت بار توسط اپراتورها جلوگیری می کند. علاوه بر این، طراحی تهویه پیشرفته اتلاف گرمای موثر را برای مدارهای با جریان بالا تضمین می کند.

Q2: کدام سناریوها برای این تابلو برق مناسب هستند؟

پاسخ: این تابلو برق فشار ضعیف نوع GCS برای بخش هایی که نیاز به برق بی وقفه و بازیابی سریع خطا دارند، ایده آل است. کاربردهای معمولی شامل پالایشگاه های پتروشیمی (برای کنترل پمپ و کمپرسور)، کارخانه های تولیدی در مقیاس بزرگ (خطوط تولید خودکار)، سیستم های کمکی نیروگاه ها، حمل و نقل ریلی شهری و پست های برج تجاری است. طراحی بیرونی آن، آن را به انتخاب ارجح برای هر محیط حیاتی ماموریتی تبدیل می کند که زمان خرابی باید به حداقل برسد.

جزئیات تولید

1. ساخت قاب کابینت - ساختار مهندسی دقیق

محفظه تابلو برق لوگائو پاور از نوع GCS Draw-out پانل ولتاژ پایین با ورق‌های فولادی نورد سرد با کیفیت بالا شروع می‌شود که به دلیل مسطح بودن و یکپارچگی ساختاری برتر انتخاب شده‌اند. تمام پانل های فولادی از طریق مراکز پانچ و خمش برجک وارداتی CNC پردازش می شوند و دقت زاویه خمش در ± 0.5 درجه و دقت موقعیت سوراخ در ± 0.1 میلی متر را به دست می آورند. پس از شکل‌دهی، فریم تحت یک عملیات سطحی چند مرحله‌ای قرار می‌گیرد: چربی‌زدایی، اسیدی شدن، فسفاته کردن و پوشش پودری اپوکسی الکترواستاتیک، سپس در دمای 180 تا 200 درجه سانتیگراد پخته می‌شود تا یک پوشش سخت و مقاوم در برابر خوردگی ایجاد شود. کابینت مونتاژ شده از IP30 تا IP40 محافظت می کند و به طور موثر از اجزای داخلی در برابر گرد و غبار، رطوبت و تماس تصادفی محافظت می کند.

2. سیستم شینه - هسته مسی با رسانایی بالا

همه شینه‌های اصلی، عمودی و شاخه‌ای از مس الکترولیتی با خلوص 99.95% (درجه T2) ساخته شده‌اند که از رسانایی ≥ 98% IACS اطمینان می‌دهند. سطوح شینه‌ها یک عملیات چندلایه را دریافت می‌کنند - قلع اندود، نقره‌کاری یا پوشانده شده با عایق حرارتی با درجه ولتاژ بالا - برای جلوگیری از اکسید شدن و افزایش اتلاف حرارتی. هر مفصل شینه با ابزارهای گشتاور کالیبره شده سفت شده و برای قابلیت ردیابی علامت گذاری شده است و نقاط داغ محلی را که می تواند قابلیت اطمینان طولانی مدت را به خطر بیندازد از بین می برد.

3. مونتاژ کشو - رویه تنظیم "سه پاس".

هر واحد عملکردی خارج‌شده تحت تنظیم اسلاید سه پاس منحصر به فرد ما قرار می‌گیرد:

1: ریل های راهنما به صورت دستی نصب شده و برای تراز اولیه تنظیم می شوند.

2: کشو در شرایط بی باری وارد و بیرون کشیده می شود تا صافی مکانیکی و درگیری چفت بررسی شود.

3: تحت آزمایش تداوم الکتریکی، کشو چندین بار چرخانده می شود و مقاومت تماس پلاگین اولیه و ثانویه را کنترل می کند. فقط واحدهایی که آستانه عملکرد صاف ما را برآورده می کنند تأیید می شوند.

این روش دقیق تضمین می‌کند که هر کشو بدون زحمت سر می‌خورد و تماس الکتریکی کاملی را در تمام محدوده سفر خود حفظ می‌کند.

4. مزیت های رقابتی - تحمل های سخت تر و تماس های برتر

در مقایسه با جایگزین های استاندارد بازار، مزایای تولید Lugao Power ملموس و قابل اندازه گیری است:

کنترل تحمل مسیر راهنما: شکاف مکانیزم کشو را در 0.5± میلی متر حفظ می کنیم (معمولاً صنعت 1.0 ± ≥ است). این تحمل سخت‌تر از لرزش یا افتادگی کشو در حین کار جلوگیری می‌کند و مستقیماً علت اصلی سایش تماس اولیه و گرمای بیش از حد را از بین می‌برد.

اتصال دهنده های اولیه با روکش نقره: تمام کنتاکت های پلاگین از آلیاژ مس ساخته شده اند و با یک لایه آبکاری نقره با ضخامت ≥6μm تکمیل شده اند. مقاومت در برابر تماس کمتر و خواص ضد اکسیداسیون عالی نقره به طور قابل توجهی تلفات برق را در نقاط اتصال کاهش می دهد، و باعث افزایش پایداری حرارتی طولانی مدت و بهره وری انرژی کل تابلوی ولتاژ پایین نوع GCS Draw-out می شود.

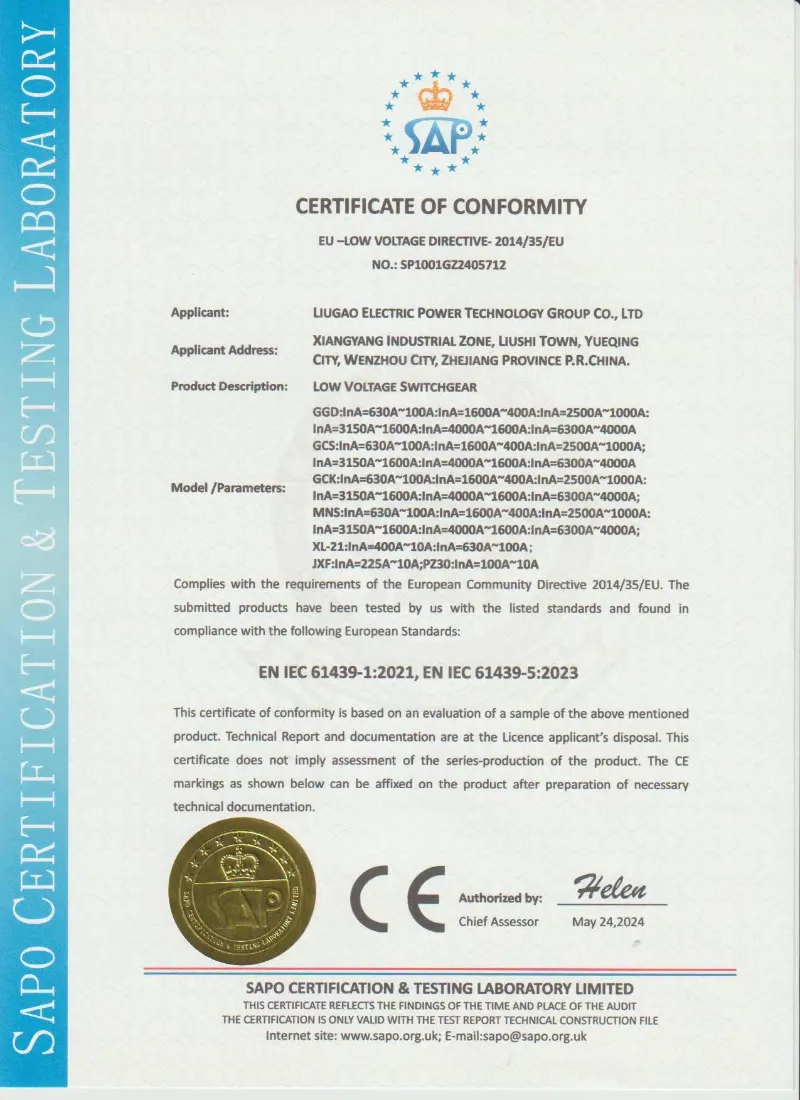

صدور گواهینامه و تضمین کیفیت

Lugao بر اساس الزامات فنی پروژه و استانداردهای مربوط به تابلو برق فشار ضعیف مانند IEC 61439-1/2 و GB/T 7251، تابلو برق فشار ضعیف GCS را تولید می کند. گزارش های بازرسی و آزمایش معمول را می توان قبل از حمل و نقل طبق توافق نامه فنی تایید شده ارائه کرد.

• طراحی و آزمایش بر اساس IEC 61439-1/2
• ساخت و بازرسی مبتنی بر GB/T 7251
• تست مقاومت فرکانس برق
• تست مقاومت عایق
• تست عملیات مکانیکی برای واحدهای کشو
• بازرسی عملکرد اینترلاک
• سیم کشی ثانویه و آزمایش عملکرد عملکردی
• بازرسی گشتاور اتصال شینه
• گزارش تست معمول قبل از حمل و نقل
• عکس های بازرسی کارخانه در صورت درخواست موجود است



بسته بندی، حمل و نقل و خدمات پس از فروش

بسته بندی و حمل و نقل:

هر تابلو برق فشار ضعیف نوع GCS ابتدا با یک لایه پلی اتیلن برای دفع رطوبت و گرد و غبار پیچیده می شود، سپس در جعبه های چوبی بخوردار و سنگین که با تسمه های فولادی تقویت شده اند، قرار می گیرند. ما از بسته بندی خلاء مهر و موم شده برای قطعات الکترونیکی حساس و گوشه های محافظ کاملاً محصور شده برای جلوگیری از آسیب ناشی از ضربه حمل و نقل استفاده می کنیم. حمل و نقل استاندارد از طریق کانتینرهای 20GP/40HQ انجام می شود، با محموله هایی که توسط بیمه گذاران دریایی پیشرو در جهان بیمه می شوند تا از سرمایه شما به طور کامل محافظت کنند.




خدمات پس از فروش:

Lugao Power Co., Ltd. یک ضمانت جامع 12 ماهه از تاریخ راه اندازی (یا 18 ماه از تاریخ تحویل، هر کدام که زودتر باشد) ارائه می دهد. خدمات ما شامل پشتیبانی 24/7 فنی خط تلفن، راهنمایی ویدیویی از راه دور، و خدمات در محل توسط مهندسان خبره در صورت لزوم است. در صورت خرابی عملکرد در شرایط عملیاتی عادی، ما قطعات تعمیر یا تعویض را رایگان ارائه می دهیم.




پرسش و پاسخ مشتری

س: آیا تابلو برق ولتاژ پایین نوع GCS با سیستم busway موجود من سازگار است؟

پاسخ: بله، سازگاری به شدت رعایت می شود. ما فلنج‌های بالابر اتصال این تابلوی برق فشار ضعیف GCS را به گونه‌ای پیکربندی می‌کنیم که کاملاً با رابط‌های ترانسفورماتور بالادست و اتوبوس‌راه پایین‌دست شما هماهنگ باشد. لطفاً نقشه‌های چیدمان تابلو برق خود را در مرحله تأیید فنی ارائه دهید تا بتوانیم نقاط اتصال را سفارشی کنیم.




س: اگر کشو در حین کار از کار بیفتد چه اتفاقی می افتد؟ آیا می توانم بدون خاموش شدن کامل آن را تعمیر کنم؟

پاسخ: دقیقاً، تبادل سریع سریع مزیت اصلی آن است. شما به سادگی کلید مدار داخل آن محفظه خاص را روی "خاموش" قرار دهید، واحد معیوب را خارج کنید، و یک یدکی دارای رتبه یکسان را در آن قرار دهید. مابقی آن دسته کلید ولتاژ پایین نوع GCS Draw-out به کار خود ادامه می دهد و ظرف چند دقیقه برق را بازیابی می کند.




س: چگونه از حوادث قوس الکتریکی در حین تعمیر و نگهداری در محفظه شینه جلوگیری می کنید؟

پاسخ: ایمنی در درجه اول اهمیت قرار دارد. محفظه شینه اصلی و انشعاب به طور کامل بخش بندی شده است. ما موانع ضد قوس بین محفظه واحد کشش و محفظه شینه عمودی نصب می کنیم. هنگام دسترسی به بخش باسبار، تمام واحدهای عملکردی مجاور را می توان به طور ایمن در موقعیت "قطع / تست" قفل کرد.
