جعبه توزیع برق ثابت XL-21

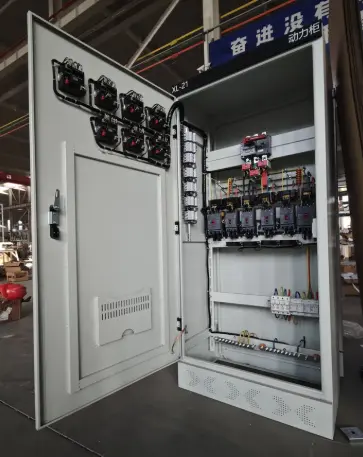

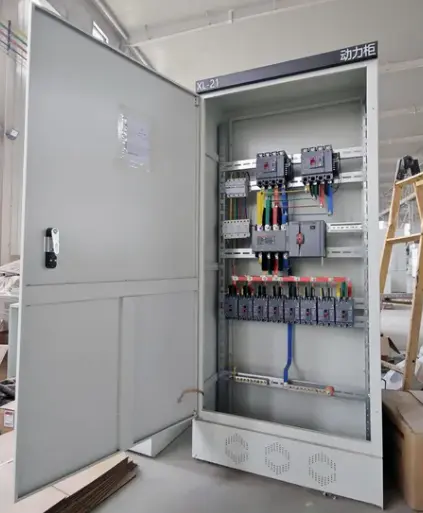

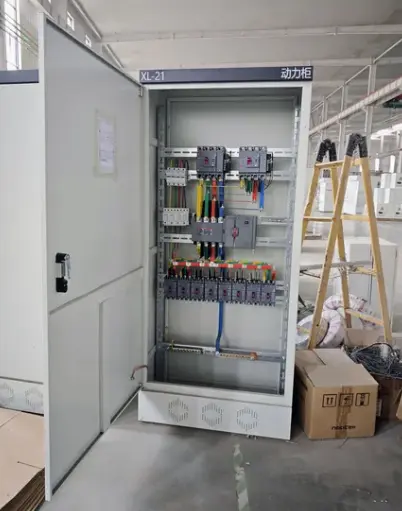

جعبه توزیع برق ثابت XL-21 یک کابینت توزیع برق کم ولتاژ سرپوشیده روی دیوار یا روی زمین است که معمولاً تا 630 آمپر درجه بندی می شود. این دارای یک ساختار نصب داخلی از نوع ثابت است - به این معنی که تمام قطع کننده های مدار، کنتاکتورها، کنتورها و پایانه ها به جای قابل برداشتن، به طور دائم بر روی ریل های داخلی یا صفحات نصب نصب می شوند.

این محصول چه کاری انجام می دهد؟

● توان الکتریکی را از یک منبع اصلی ورودی به مدارهای شاخه خروجی متعدد دریافت و توزیع می کند.

● با استفاده از قطع کننده مدار قالبی (MCCB) یا قطع کننده مدار مینیاتوری (MCB) برای تجهیزات پایین دستی حفاظت در برابر جریان اضافه و اتصال کوتاه فراهم می کند.

● کنترل محلی موتورها، مدارهای روشنایی و سایر بارها را از طریق دکمه‌های فشاری یا سوئیچ‌های انتخابگر نصب شده روی در فعال می‌کند.

● دستگاه های اندازه گیری و مانیتورینگ خانه ها مانند آمپرمتر، ولت متر و برق سنج دیجیتال

● مدارها را برای نگهداری ایمن با استفاده از کلید اصلی ورودی یا قطع کننده مدار جدا می کند

پارامترهای فنی

استانداردها و گواهینامه ها

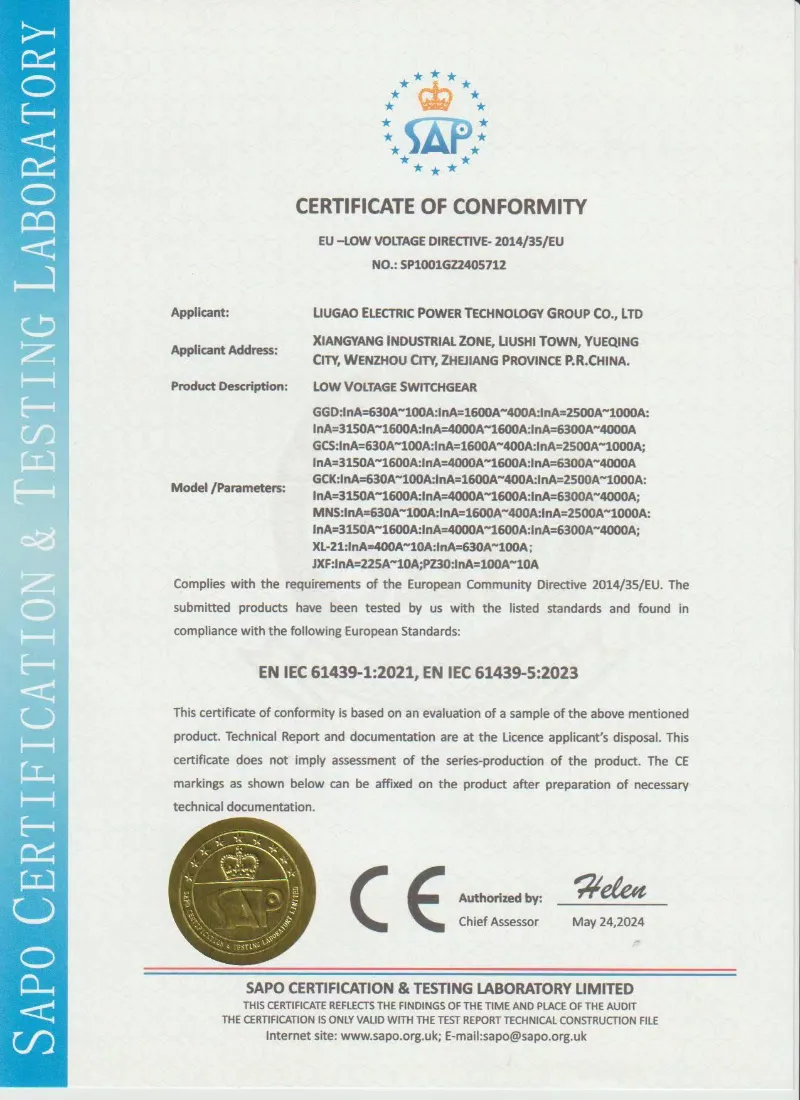

جعبه کلید توزیع برق ثابت XL-21 را می توان بر اساس استانداردهای IEC 61439، GB/T 7251 و الزامات فنی خاص پروژه تولید کرد. Lugao Power از تست های معمول کارخانه قبل از حمل و نقل، از جمله تست مقاومت عایق، تست ولتاژ مقاومت در برابر فرکانس برق، بازرسی سیم کشی، تست عملیات مکانیکی و بازرسی بصری پشتیبانی می کند.

• مجموعه تابلو و کنترل ولتاژ پایین IEC 61439
• سیستم مدیریت کیفیت کارخانه ISO
• گزارش تست معمول قبل از تحویل در دسترس است
• بازرسی شخص ثالث در صورت درخواست پشتیبانی می شود
• سفارشی سازی OEM و پروژه خاص در دسترس است

بر خلاف بزرگتر قابل برداشتتابلو برقXL-21 برای کاربردهایی طراحی شده است که تغییرات مدار به ندرت انجام می شود و سادگی بیش از انعطاف پذیری مدولار ارزش دارد. طراحی ثابت آن هزینه اولیه کمتر، ردپای کوچکتر و نصب آسان تر را ارائه می دهد. در اصل، کابینت توزیع XL-21 نیروی کار توزیع برق کوچک تا متوسط ​​است - قابل اعتماد، بدون پیچیدگی و اقتصادی.

مزایای محصول

XL-21 Fixed Power Distribution Box Switchgear چندین مزیت قانع کننده را ارائه می دهد که آن را به انتخاب ارجح برای کاربردهای توزیع ثابت تبدیل می کند.

ویژگی های محصول

پانل توزیع برق ولتاژ پایین دارای ویژگی های متمایز زیر است که آن را از جعبه های توزیع ثابت رقیب متمایز می کند.

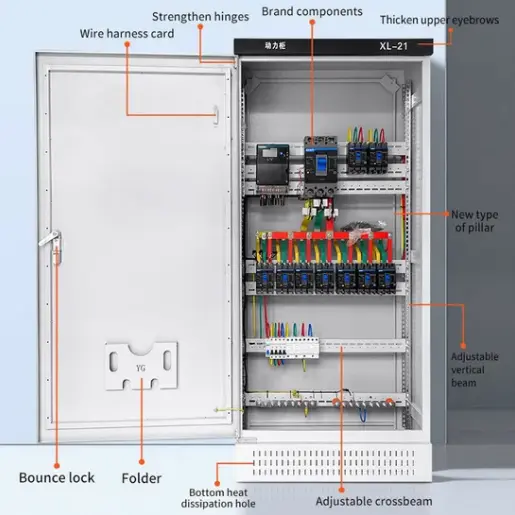

قاب جوشی با پوشش دوگانه: قاب اصلی از فولاد نورد سرد 1.5 میلی متر تا 2.0 میلی متر با جوش قوس محافظ CO2 پیوسته در تمام اتصالات ساخته شده است. پس از جوشکاری، کل محفظه تحت چربی زدایی، فسفاته شدن و پوشش پودری الکترواستاتیک (حداقل 70 میکرومتر) در RAL 7035 قرار می گیرد. این محافظ دو لایه به طور قابل توجهی بهتر از جعبه های پرچ شده یا مونتاژ شده با پیچ در محیط های خورنده عمل می کند.

درب لولایی با باز شدن 130 درجه: درب جلو مجهز به لولاهای فولادی ضدزنگ سنگین است که امکان باز شدن 130 درجه را فراهم می کند، به علاوه مکانیسم قفل سه نقطه ای (بالا، وسط، پایین) با دسته استاندارد DIN. یک پنجره ابزار شفاف برای خواندن متر بدون باز کردن درب در نظر گرفته شده است.

پانل های جانبی و پشتی قابل جابجایی: هر دو پانل جانبی و پنل پشتی با استفاده از یک کلید هگز استاندارد قابل جدا شدن هستند. این امکان دسترسی 360 درجه به اجزای داخلی را در حین نصب یا نگهداری فراهم می کند - ویژگی که به ندرت در جعبه های توزیع کم هزینه یافت می شود.

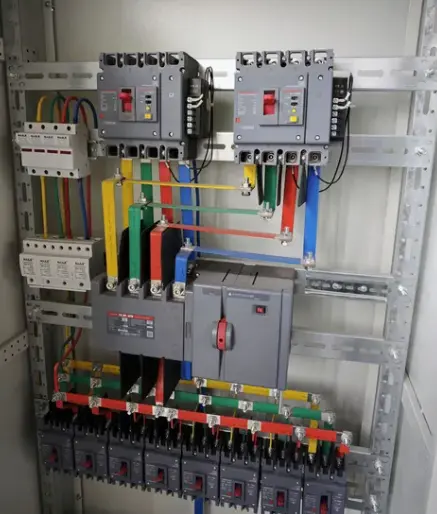

ریل های نصب یونیورسال: در داخل کابینت با صفحات نصب سوراخ دار (برای دستگاه های نصب شده روی پیچ) و ریل های DIN کلاه بالایی (برای دستگاه های ضربه ای) تعبیه شده است. این طراحی دو سیستمی هر برندی از MCCB، MCB، کنتاکتور یا بلوک ترمینال را در خود جای می دهد.

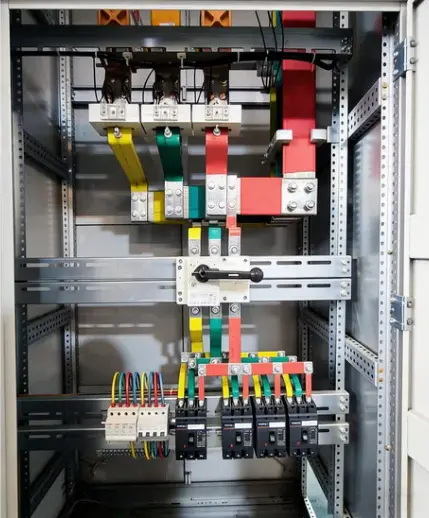

شینه های خنثی و زمین یکپارچه: میله خنثی مسی (ظرفیت کامل) و میله ارت (نیم ظرفیت) نصب شده در کارخانه، تمام ارتفاع محفظه را با نقاط اتصال از پیش حفاری شده هر 50 میلی متر اجرا می کنند. نیازی به اضافه کردن باسبارهای جداگانه در سایت نیست.

سیستم مدیریت کابل: شیارهای کابل عمودی در دو طرف چپ و راست، هر کدام با روکش‌های قابل جابجایی. ضربه های ورودی/خروجی کابل در بالا، پایین و هر دو دیوار جانبی ارائه شده است. یک مجرای سیم کشی کنترل جداگانه سیم کشی ولتاژ پایین را از کابل های برق جدا می کند.

سوئیچ عایق ورودی با قفل درب: دستگیره کلید ورودی اصلی به صورت مکانیکی با درب جلو قفل می شود - درب را نمی توان باز کرد مگر اینکه کلید اصلی در موقعیت خاموش باشد. این ویژگی ایمنی از تماس تصادفی با قطعات زنده جلوگیری می کند.

برچسب زدن مدار سیلک: هر موقعیت مدار به وضوح روی صفحه نصب داخلی با استفاده از چاپ سیلک مقاوم در برابر سایش برچسب گذاری می شود. برچسب ها مانند برچسب های چسبنده محو یا جدا نمی شوند.

برنامه کاربردی محصول

جعبه توزیع برق ثابت XL-21 به طور گسترده در بخش های زیر استفاده می شود:

● کارخانه های صنعتی - ماشین آلات، خطوط مونتاژ، تجهیزات جابجایی مواد، ایستگاه های جوشکاری (معمولا فیدرهای 100A-630A)

● ساختمان های تجاری – مراکز خرید، طبقات اداری، فروشگاه های خرده فروشی، رستوران ها (روشنایی و توزیع برق عمومی)

● مجتمع های مسکونی – توزیع کف ساختمان آپارتمان، امکانات اجتماعی، روشنایی پارکینگ

● زیرساخت - روشنایی تونل، برق ایستگاه عوارضی، کابینت های کنترل روشنایی خیابان

● سیستم های تهویه مطبوع – توزیع اصلی برای کارخانه های چیلر، واحدهای انتقال هوا، اتاق های پمپ

● برق موقت سایت – تریلرهای ساخت و ساز، توزیع برق رویداد، مجموعه های تولید فیلم

در تمام این سناریوها، کابینه توزیع برق تعادلی از هزینه، قابلیت اطمینان و سهولت تعمیر و نگهداری را فراهم می کند که تابلوهای پیچیده تر نمی توانند با آن مطابقت کنند.

سوالات متداول

محدوده جریان نامی تابلو برق XL-21 چقدر است؟

جعبه توزیع برق ثابت XL-21 معمولاً می تواند از 100 آمپر تا 630 آمپر با توجه به بار پروژه و طراحی مدار پیکربندی شود.

آیا Lugao می تواند چیدمان اجزای داخلی را سفارشی کند؟

بله ما می توانیم چیدمان MCCB ها، MCB ها، کنتاکتورها، مترها، پایانه ها، شین ها و موقعیت های ورودی کابل را مطابق با نمودار تک خطی شما سفارشی کنیم.

چه اطلاعاتی باید برای نقل قول ارائه کنم؟

لطفا ولتاژ نامی، جریان نامی، تعداد مدارهای ورودی و خروجی، مشخصات قطع کننده، درجه حفاظت، نوع نصب، مقدار و پورت مقصد را ارائه دهید.

آیا می توانید نمودارهای سیم کشی را قبل از تولید ارائه دهید؟

بله Lugao می تواند نقشه های چیدمان، نمودارهای سیم کشی و اسناد تایید فنی را قبل از تولید برای تایید مشتری ارائه دهد.

آیا کابینت XL-21 برای استفاده در فضای باز مناسب است؟

کابینت های استاندارد XL-21 عمدتاً در داخل خانه استفاده می شوند. برای کاربردهای فضای باز، ما می توانیم حفاظت IP بالاتر، ساختار ضد باران و پوشش ضد خوردگی را سفارشی کنیم.

بسته بندی، حمل و نقل، پس از فروش و سوالات متداول

بسته بندی و حمل و نقل

بسته بندی تکی:هر کابینت در کاغذ ضد زنگ VCI پیچیده می‌شود، سپس روکش حباب‌دار، سپس فیلم استرچ، و در نهایت در یک جعبه تخته سه لا 10 میلی‌متری با محافظ لبه‌های فولادی قرار می‌گیرد.

شرایط حمل و نقل:FOB Ningbo، پورت های اصلی CIF، یا Ex-works.

زمان هدایت:15 روز کاری برای تنظیمات استاندارد (تا 10 واحد).

خدمات پس از فروش - 1 سال گارانتی

●دوره گارانتی:12 ماه پس از راه اندازی یا 18 ماه پس از حمل و نقل، هر کدام زودتر اتفاق بیفتد.

●پوشش:عیوب ساخت شامل ترک خوردگی جوش قاب، خرابی پوشش (غیر ساینده)، قفل درب معیوب و خطاهای سیم کشی.

● استثناها:آسیب ناشی از نصب نامناسب، اضافه بار بیش از جریان نامی، ضربه فیزیکی، خوردگی ناشی از مواد شیمیایی مشخص نشده، یا فورس ماژور.
