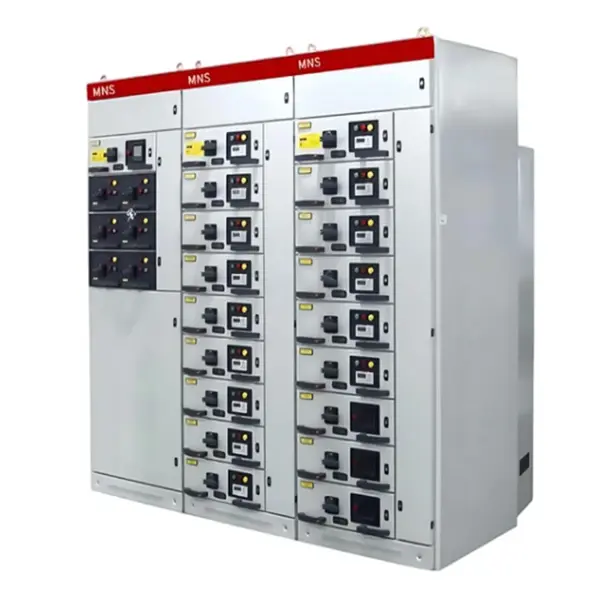

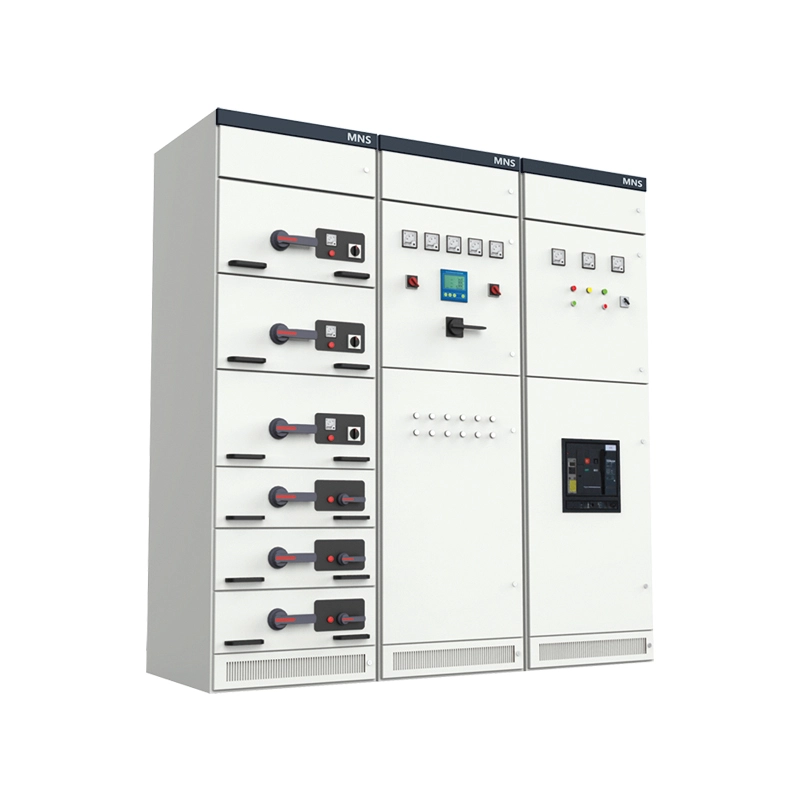

MNS Modularization Draw-out Type Switch Cabinet

MNS Modularization Draw-out type Switch Cabinet aتابلو برق محصور شده با ولتاژ پایین (تا 690 ولت).مونتاژ بر اساس چارچوب MNS (سیستم شبکه مدولار) طراحی شده است. هر واحد عملکردی - مانند استارت موتور، فیدر شکن، یا ماژول منبع تغذیه - در یک نوار کاست جداگانه قرار می گیرد که می تواند بدون خاموش کردن کل سیستم وارد، خارج شود یا تعویض شود. کابینت سه عملکرد اصلی را انجام می دهد: توزیع برق (تغذیه چندین مدار فرعی)، کنترل موتور (راه اندازی، توقف، محافظت از موتورها) و حفاظت از سیستم (اتصال کوتاه، اضافه بار و جداسازی خطای زمین). به طور خلاصه، یک مرکز مدیریت برق پلاگین و بازی برای تاسیسات صنعتی و تجاری است.

مزایای محصول

ویژگی های محصول

برخلاف کابینت های عمومی قابل برداشت، کابینت سوئیچ MNS Modularization Draw-out شامل این ویژگی های متمایز است:

پارامترهای محصول

کاربرد محصول (سناریوها)

کابینت سوئیچ نوع MNS Modularization Draw-out به طور گسترده در موارد زیر مستقر شده است:

● کارخانه های صنعتی: خطوط مونتاژ خودرو، تولید مواد غذایی و آشامیدنی، پردازش دسته ای شیمیایی

● مجتمع های تجاری: مراکز خرید، ساختمان های اداری مرتفع، بیمارستان ها

● زیرساخت: تصفیه خانه های آب، ایستگاه های پمپاژ، سیستم های جابجایی چمدان های فرودگاهی

● مراکز داده: تابلوی توزیع اصلی ولتاژ پایین (LVMDB) و تابلوهای برق از راه دور (RPP)

● انرژی تجدیدپذیر: اینورترهای مزرعه خورشیدی، منبع تغذیه کمکی توربین بادی

● دریایی و فراساحلی: توزیع برق روی کشتی

جزئیات تولید

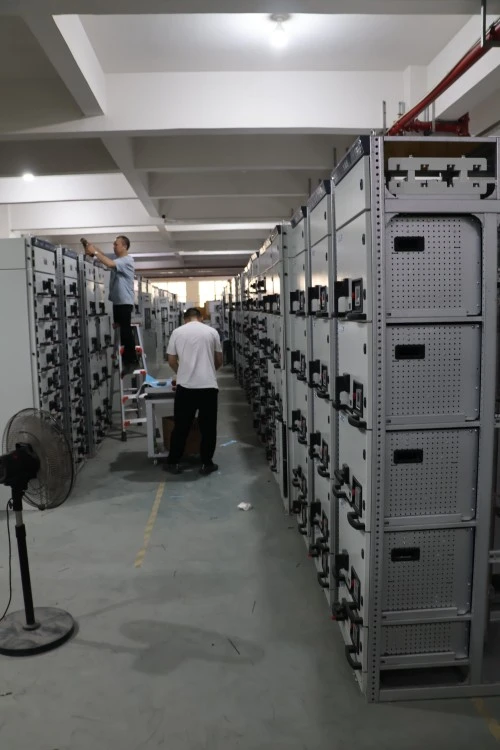

● Lugao Power Co., Ltd.هر کابینت سوئیچ از نوع MNS Modularization Draw-out را با دقت تولید می کند:

● جنس محفظه: فولاد نورد سرد به ضخامت 2.0 میلی متر، قاب کاملاً جوش داده شده با استاندارد IP40 (IP54 اختیاری). ضخامت پوشش پودری ≥80μm، RAL 7035 خاکستری روشن.

● سیستم شینه: میله های مس مستطیلی (98% رسانایی IACS) با اتصالات قلع اندود. تمام شینه ها با استفاده از آستین های قابل انقباض حرارتی (قرمز، زرد، آبی، خاکستری برای خنثی) به طور کامل عایق بندی شده اند.

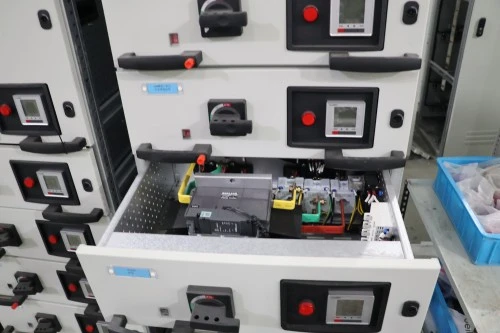

● گهواره کشو: از فولاد 2.5 میلی متری با روکش روی با غلتک های نایلونی خود روان شونده تشکیل شده است. نیروی درج/استخراج کشو ≤150N بعد از 500 سیکل.

● کنتاکت های ثابت: نوک آلیاژ نقره، طراحی فنری. دارای امتیاز برای 2000 درج بدون کاهش عملکرد.

● کنتاکت های ثانویه: کانکتورهای 24 پین دوشاخه و سوکت با روکش نقره. طراحی شده برای 10000 چرخه جفت گیری.

● شناسه کشو: نگهدارنده برچسب قابل حکاکی لیزری در جلوی هر کشو. کد QR برای ردیابی دارایی دیجیتال اختیاری است.

● آزمایش کارخانه: هر واحد عملکردی تحت یک بررسی کامل سیم‌کشی، آزمایش قدرت دی الکتریک (2.5 کیلو ولت برای 1 دقیقه) و آزمایش افزایش دما (در جریان نامی 1.1 برابر) قرار می‌گیرد. گزارش تست همراه با حمل و نقل است.

صدور گواهینامه و تضمین کیفیت

لوگائو از رویه های مدیریت کیفیت مبتنی بر ISO برای تولید تابلو برق پیروی می کند. برای سفارشات پروژه، ما می توانیم اسناد بازرسی، گزارش های آزمایش معمول و عکس های محصول را قبل از حمل و نقل طبق توافق نامه فنی تایید شده ارائه دهیم.

• سیستم مدیریت کیفیت ISO 9001
• سیستم مدیریت زیست محیطی ISO 14001

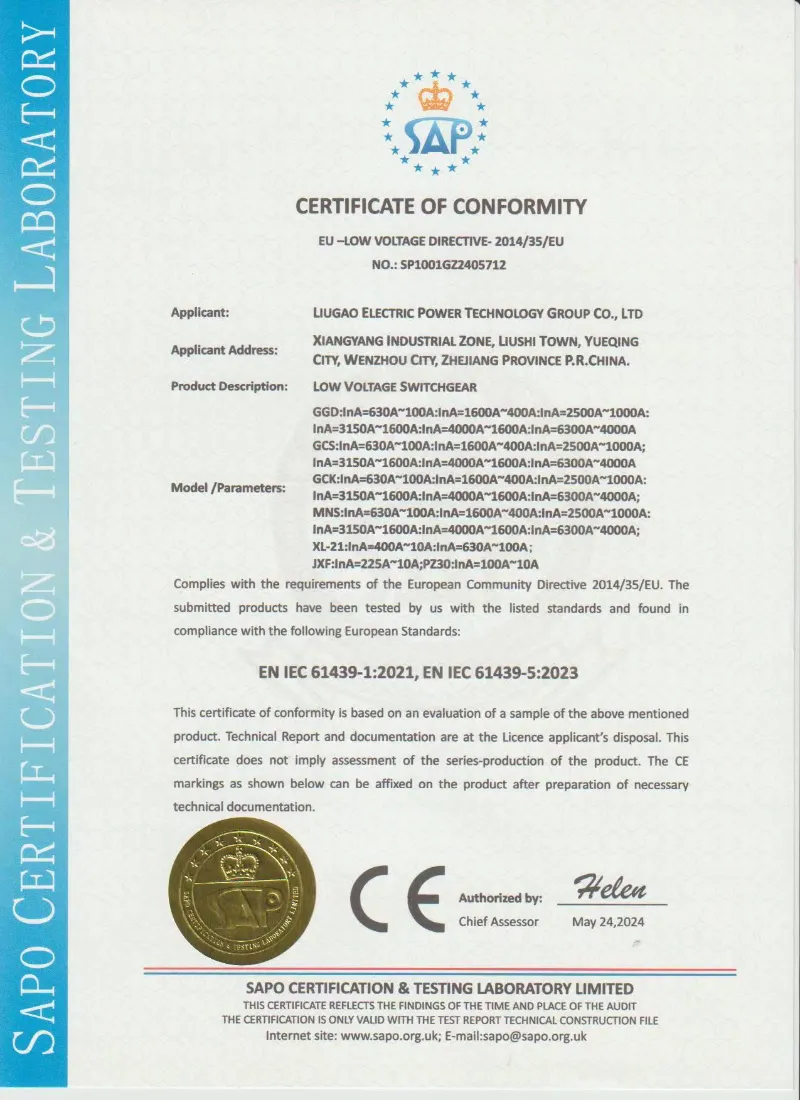

• طراحی و آزمایش بر اساس IEC 61439-1/2
• گزارش تست معمول قبل از حمل و نقل
• عکس های بازرسی کارخانه در صورت درخواست موجود است

بسته بندی، حمل و نقل و پس از فروش

بسته بندی و حمل و نقل

● بسته بندی کشو جداگانه: بسته بندی حباب ضد الکتریسیته ساکن در داخل جعبه راه راه، با برچسب نمودار مدار و درجه بندی.

● بسته بندی کابینت اصلی: فیلم کششی + کاغذ VCI + جعبه صادراتی تخته سه لا (ضخامت 15 میلی متر). تمام پایه های جعبه دارای جیب لیفتراک هستند.

● مدت حمل و نقل: FOB Ningbo، پورت های اصلی CIF، یا EXW.

● زمان سرب: 20 روز کاری برای تنظیمات استاندارد.

خدمات پس از فروش

● مدت گارانتی: 12 ماه از تاریخ راه اندازی (حداکثر 18 ماه از زمان ارسال).

● پشتیبانی فنی رایگان از راه دور از طریق تماس ویدیویی یا ایمیل (پاسخ در عرض 4 ساعت کاری).

سوالات متداول:

Q1: تفاوت بین کشوهای 8E/2، 8E و 16E چیست؟

A: اینها به ماژول های ارتفاع کشو اشاره دارند: 8E/2 = 100mm (نیم ماژول)، 8E = 200mm (ماژول کامل)، 16E = 400mm (ماژول دوگانه). هرچه کشو بزرگتر باشد، امتیاز جریان مجاز بالاتر و ترمینال های ثانویه بیشتری در دسترس است.

Q2: آیا می توانم یک کشو را بدون قطع منبع ورودی تعویض کنم؟

ج: بله. این یکی از ویژگی‌های اصلی کابینت سوئیچ MNS Modularization Draw-out است. کشو را به حالت ایزوله (دسته سفید) ببرید، قفل را باز کنید و بیرون بکشید. اتوبوس اصلی همچنان پر انرژی است. با این حال، همیشه ابتدا قسمت بار را جدا کنید.

Q3: آیا کابینت دارای سیستم نظارت بر دما است؟

پاسخ: واحدهای استاندارد شامل مانیتورینگ نمی‌شوند، اما ما کشوهای هوشمند اختیاری با سنسورهای تعبیه‌شده PT100 و یک واحد نمایشگر مرکزی که دمای شینه و کشو را نشان می‌دهد، ارائه می‌کنیم.

Q4: آیا می توان کابینت را بعداً بدون جایگزینی بخش های موجود گسترش داد؟

ج: بله. هر بخش عمودی به صورت مکانیکی و الکتریکی برای اتصال جانبی طراحی شده است. می توانید یک اطاقک اضافی را به دو طرف پیچ کنید و شینه ها را با استفاده از کیت های انبساط ارائه شده وصل کنید.
