کلید ولتاژ پایین مدولار نوع ثابت GGD

تعریف و هویت اصلی

کلید ولتاژ پایین مدولار مدولار GGD یک مجموعه تابلو برق سرپوشیده، سرپوشیده و فلزی است. این به طور خاص برایتوزیع برق AC ولتاژ پاییندر سیستم های برق صنعتی و تجاری سه فاز. به عنوان یک محصول اساسی در سلسله مراتب توزیع برق، بین پایانه های ثانویه ترانسفورماتور و تخته های توزیع شاخه نهایی قرار می گیرد و به عنوان هاب برق اولیه یک تاسیسات عمل می کند.

پارامترهای محصول

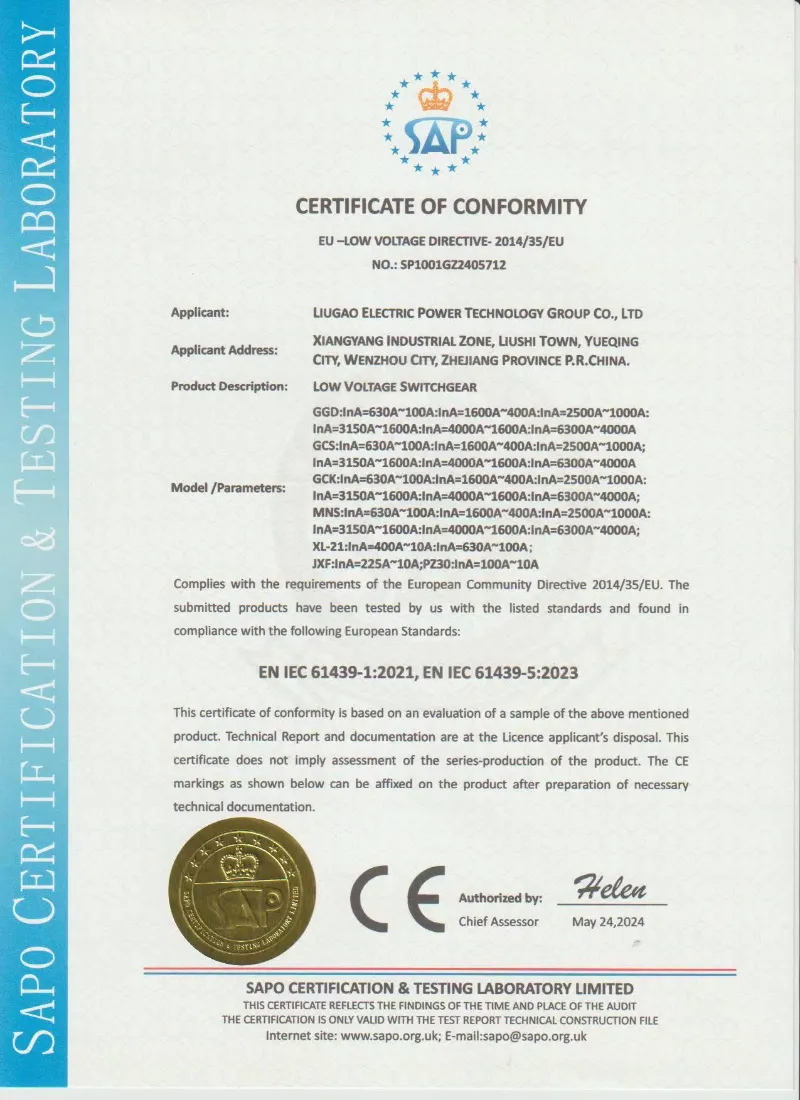

صدور گواهینامه و تضمین کیفیت

لوگائوتابلو برق فشار ضعیف نوع ثابت GGD را با توجه به الزامات فنی پروژه و استانداردهای قابل اجرا تابلو برق فشار ضعیف تولید می کند. طبق توافق نامه فنی تایید شده، می توان گزارش های بازرسی معمول و آزمایش را قبل از حمل و نقل ارائه کرد.

• طراحی و آزمایش بر اساس IEC 61439-1/2
• ساخت و بازرسی مبتنی بر GB/T 7251
• تست مقاومت فرکانس برق
• تست مقاومت عایق
• سیم کشی و بازرسی عملیات عملکردی
• تأیید افزایش دما با توجه به پیکربندی
• گزارش تست معمول قبل از حمل و نقل
• عکس های بازرسی کارخانه در صورت درخواست موجود است

فلسفه نصب ثابت

برخلاف تابلوی برق کششی که در آن واحدهای عملکردی را می توان روی اسلایدها خارج کرد، GGD از یک مفهوم نصب دائمی ثابت استفاده می کند:

● همه دستگاه‌های اولیه - قطع کننده‌های مدار هوا (ACB)، قطع‌کننده‌های مدار قالب‌گیری شده (MCCB)، و کلیدهای جداکننده - مستقیماً روی صفحات نصب سفت و سخت پیچ می‌شوند.

● اتصالات الکتریکی بین دستگاه‌ها و شین‌ها با استفاده از پیوندهای مسی پیچ‌دار یا اتصالات کابلی، نه از کنتاکت‌های پلاگین، سیم‌کشی می‌شوند.

● این رویکرد ثابت پیچیدگی مکانیکی، هزینه و نگهداری مرتبط با مکانیسم‌های لغزشی را حذف می‌کند و آن را برای تاسیسات پایدار و طولانی‌مدت که موقعیت مدار به ندرت تغییر می‌کند ایده‌آل می‌کند.

ساخت محفظه مدولار

● محفظه از اطاقک های مدولار استاندارد ساخته شده است که هر کدام ارتفاع و عمق یکسانی دارند:

● ابعاد قاب: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● هر اطاقک یک ماژول فولادی جوش داده شده مستقل است که می توان آن را در کنار هم پیچ کرد تا یک ردیف تابلو برق پیوسته تشکیل دهد.

● اطاقک ها از نظر عملکردی به عنوان واحدهای ورودی (دریافت کننده تغذیه)، باس-کوپلر (اتصال اتوبوس) یا فیدر (توزیع خروجی) طبقه بندی می شوند.

مزایای محصول

مزیت 1 - استحکام سازه

قاب فولادی تقویت شده 8MF به حفظ پایداری مکانیکی در سطح مقاومت تایید شده در اتصال کوتاه کمک می کند. حداکثر جریان مقاومتی نامی: 63 کیلو آمپر. قاب کابینت برای پشتیبانی از الزامات مقاومت در برابر اتصال کوتاه خاص پروژه طراحی شده است. حداکثر جریان مقاومت نامی را می توان با توجه به طراحی الکتریکی تایید شده پیکربندی کرد.

مزیت 2 - استقرار مدولار و سریع

ورودی استاندارد، کوپلر، اطاقک تغذیه. ارتفاع / عمق یکسان پیکربندی سریع پروژه با چیدمان واحدهای استاندارد در کنار هم. زمان نصب در محل و پیچیدگی طراحی را کاهش می دهد.

مزیت 3 - چرخه زندگی مقرون به صرفه

نصب ثابت (بدون مکانیزم کشش) هزینه اولیه را کاهش می دهد. بدون اسلاید کشو، مخاطبین پلاگین یا قفل های پیچیده. حداقل نگهداری، هزینه کل رقابتی مالکیت.

مزیت 4 - مدیریت حرارتی بهینه

خنک کننده همرفت طبیعی: لوورهای پایین + درپوش سقف با تهویه بالا. جلوه دودکش را ایجاد می کند - هوای گرم بیرون می آید، هوای خنک وارد می شود. بدون فن، بدون سر و صدا، بدون تعمیر و نگهداری اضافی.

مزیت 5 - تعمیر و نگهداری و عملیات ساده

کنترل، متر، نشانگر روی درب جلو در ارتفاع ارگونومیک. دستگیره های شکن بدون باز کردن درب قابل دسترسی است. چیدمان داخلی جادار با شینه، شکن، محفظه کابل جدا - بازرسی بصری آسان.

ویژگی های محصول

ویژگی 1: سیستم پوشش پودری چند لایه

هر پانل فولادی قبل از دریافت یک پوشش پودری اپوکسی پلی استر الکترواستاتیک یکنواخت تحت یک پیش تصفیه پنج مرحله ای (چربی زدایی، شستشو، فسفاته کردن، غیرفعال کردن و خشک کردن) قرار می گیرد. این پوشش مقاومت بالایی در برابر چسبندگی و رطوبت ایجاد می کند و این امر را تضمین می کندکلید ولتاژ پایین مدولار نوع ثابت GGDظاهر و محافظت در برابر خوردگی خود را حتی در محیط های گرمسیری یا صنعتی با رطوبت بالا حفظ می کند.

ویژگی 2: موانع قوس شفاف

موانع پلی کربنات بین شینه اصلی و محفظه دستگاه. جداسازی فیزیکی قابل مشاهده و فیزیکی برای ایمنی اپراتور در طول بازرسی فراهم می کند، در حالی که امکان تایید بصری وضعیت شینه را فراهم می کند.

ویژگی 3: منطقه پایانه کابل جادار

● محفظه کابل پایینی بزرگ با صفحه گلند باز، با شعاع خمشی کابل برق بزرگ. گیره های کابل قابل تنظیم برای کاهش استرس در اتصالات الکتریکی.

ویژگی 4: شینه ارتینگ یکپارچه

شینه ارت مسی پیوسته طول مونتاژ کامل را با نقاط از پیش حفاری شده در هر اتاقک اجرا می کند. اتصال زمین در محل را برای مدارهای ورودی و خروجی ساده می کند و از انطباق زمین سیستم اطمینان می دهد.

ویژگی 5: دستگیره خارجی با قفل قفل

دستگیره های قطع کننده اصلی به صورت خارجی نصب شده و در موقعیت OFF قفل می شود. LOTO مکانیکی ایمن را در حین تعمیر و نگهداری فعال می کند و ایزوله بصری واضح را ارائه می دهد.

ویژگی 6: پیکربندی گذرگاه انعطاف پذیر

از ورودی کابل بالا/پایین و توزیع 3P4W یا 3P5W پشتیبانی می کند. باسبارهای فاز به وضوح با کد رنگی استاندارد (زرد، سبز، قرمز، آبی برای خنثی) مشخص شده اند تا خطاهای سیم کشی به حداقل برسد.

برنامه کاربردی محصول

کلید ولتاژ پایین مدولار مدولار GGD به طور گسترده در بخش‌های مختلف استفاده می‌شود که در آن توزیع ثابت قابل اعتماد در اولویت است:

● خدمات ساختمانی و زیرساخت: توزیع روشنایی راه پله در برج های مسکونی مرتفع، منبع تغذیه تهویه پارکینگ زیرزمینی، و کابینت های کنترل روشنایی خیابان های شهری.

● سیستم های کمکی صنعتی: تابلوهای برق اتاق کمپرسور، فیدرهای موتور فرآیند غیر بحرانی در کارخانه های سیمان و سنگدانه و تابلوهای توزیع انبار کارخانه.

● تصفیه آب و فاضلاب: فیدرهای موتور ایستگاه پمپ برای ورودی آب خام و تخلیه پساب تصفیه شده و منبع تغذیه تجهیزات دوز شیمیایی.

● انرژی های تجدیدپذیر: پانل های ترکیب کننده AC و بردهای توزیع برق کمکی در مزارع خورشیدی نصب شده روی زمین.

● تسهیلات تجاری: پانل های همگام سازی و توزیع ژنراتور پشتیبان در مراکز خرید و پنل های تغذیه چیلر HVAC در ایستگاه های انرژی پردیس دانشگاه.

● نیروی موقت و ساخت و ساز: جعبه های توزیع برق موقت و پانل های منبع تغذیه بالابر ساختمانی، که در آن ساختار ناهموار ثابت دوام بهتری نسبت به طرح های پانل سبک تر ارائه می دهد.

بسته بندی و حمل و نقل

هر کابینت سوئیچ ولتاژ پایین GGD با فیلم ضد زنگ، لایه فوم و بسته بندی صادراتی تخته سه لا محافظت می شود. پایه کابینت را می توان برای جابجایی لیفتراک با توجه به الزامات حمل و نقل طراحی کرد.

بسته بندی: فیلم کششی، محافظ ضد رطوبت و جعبه صادراتی تخته سه لا

حمل و نقل: FOB Ningbo، پورت های اصلی CIF یا EXW موجود است

تعمیر کابینت: اجزای داخلی قبل از حمل و نقل تقویت شده اند

اسناد: لیست بسته بندی، نمودار سیم کشی و گزارش تست گنجانده شده است

خدمات پس از فروش

پشتیبانی فنی برای نصب و راه اندازی

نمودار سیم کشی و طراحی طرح بندی پشتیبانی می کند

راهنمای قطعات یدکی برای بریکرها، کنتورها و اجزای کنترلی

شرایط گارانتی طبق توافق نامه سفارش تایید شده

سوالات متداول

Q1: تفاوت بین تابلو برق ثابت GGD و تابلو برق GCS/MNS چیست؟

GGD از قطع کننده های ثابت و اتصالات سیمی سخت استفاده می کند، در حالی که GCS یا MNS از واحدهای کشو قابل برداشت استفاده می کنند. GGD برای سیستم های توزیع پایدار که مدارها نیازی به تعویض مکرر ندارند مقرون به صرفه تر است.

Q2: آیا می توان کابینت GGD را مطابق نمودار تک خطی من سفارشی کرد؟

بله Lugao می‌تواند کابینت‌های ورودی، فیدر، باس-کوپلر، اندازه‌گیری و جبران خازن را با توجه به نمودار الکتریکی و الزامات برند قطعه شما پیکربندی کند.

Q3: از چه مارک های جزء می توان استفاده کرد؟

گزینه های متداول شامل ABB، Schneider، Siemens، CHINT، Delixi یا سایر مارک های مشخص شده پروژه، بسته به بودجه و الزامات فنی است.

Q4: چه اسنادی قبل از حمل و نقل ارائه می شود؟

ما می‌توانیم نقشه‌های چیدمان، نمودارهای سیم‌کشی، گزارش‌های آزمایش معمول، لیست‌های بسته‌بندی و عکس‌های محصول را قبل از ارسال طبق سفارش تایید شده ارائه کنیم.
