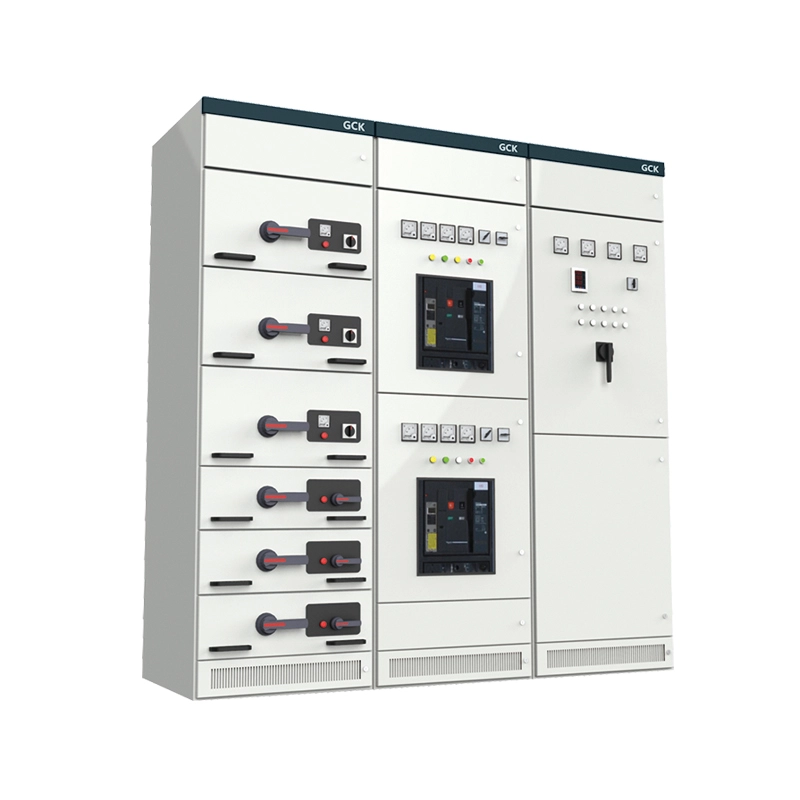

کابینت سوئیچ اقتصادی مونتاژ پروفیل C GCK

کابینت سوئیچ اقتصادی مونتاژ GCK C-profile aتابلو برق محصور شده با ولتاژ پایین (تا 690 ولت).با استفاده از یک قاب فولادی پروفیل C پیچ. پروفیل های C کانال های فولادی گالوانیزه سرد نورد شده و از پیش پانچ شده با شبکه سوراخ مدولار 25 میلی متری هستند که امکان مونتاژ بدون جوش یا ابزار خاص را فراهم می کنند.

این محصول چه کاری انجام می دهد؟

● توزیع برق – به طور ایمن برق را از منبع اصلی ورودی به فیدرها، موتورها، پانل های روشنایی و سایر بارها می رساند.

● عملکرد کشو - دارای کشوهای قابل برداشت (شکن مدار، کنتاکتورها، استارترهای نرم) است که می توان آنها را در زمانی که شینه اصلی فعال می ماند، تعویض کرد و زمان خرابی را به حداقل می رساند.

● پیکربندی مجدد در محل - با بازکردن صفحات انتهایی، پیچ و مهره در اطاقک های جدید و گسترش شینه ها با کیت های ساده، به راحتی بخش ها را اضافه یا جابجا کنید.

● حفاظت و جداسازی – قفل های مکانیکی، کرکره ها و فرم جداسازی قابل تنظیم (فرم 2b، 3b، یا 4b) را فراهم می کند.

گزینه های سفارشی سازی

در اصل، این کابینت کشش مدرن را ارائه می دهدتابلو برقعملکرد - نگهداری ایمن، تراکم بالا و مدولار بودن - با قیمت پایه. این برای کارخانه‌های صنعتی کوچک تا متوسط، ساختمان‌های تجاری، پروژه‌های زیربنایی و بازسازی‌های وابسته به بودجه که در آن کیفیت نمی‌توان به خطر افتاد، ایده‌آل است.

پارامترهای محصول (مشخصات)

در زیر مشخصات فنی کلیدی برای کابینت سوئیچ اقتصادی مجموعه GCK C-profile آورده شده است. مقادیر بر اساس تنظیمات استاندارد هستند و ممکن است برای نیازهای پروژه خاص سفارشی شوند.

ویژگی های محصول و برنامه های کاربردی (فرمت پرسش و پاسخ)

کابینت سوئیچ اقتصادی مونتاژ پروفیل C GCK به دلیل ترکیب منحصربه‌فرد اقتصادی، انعطاف‌پذیری و عملکرد اثبات‌شده خود متمایز است. در زیر به رایج ترین سوالات مشتریان در مورد ویژگی ها و کاربردهای مناسب آن پاسخ می دهیم.

Q1: چه چیزی طراحی پروفایل C را مقرون به صرفه تر از تابلو برق جوش داده شده می کند؟

A: سه دلیل: (1) قاب پیچ و مهره با هم اتصالات جوشکاری گران قیمت را حذف می کند. (2) شبکه 25 میلی متری از پیش پانچ شده حفاری سفارشی را حذف می کند. (3) پروفیل های آسیب دیده را می توان به صورت جداگانه جایگزین کرد، نه کل قاب. هنگامی که کابینت سوئیچ اقتصادی مونتاژ GCK-Profile C را خریداری می کنید، برای ارزش هزینه پرداخت می کنید، نه مهندسی بیش از حد.

Q2: آیا ساختار پیچ و مهره برای محیط های صنعتی به اندازه کافی قوی است؟

ج: بله. با گشتاور مناسب (M8:18Nm، M10:35Nm)، مطابق با استاندارد IEC 61439-2 است و نیروهای اتصال کوتاه 50kA را بدون تغییر شکل دائمی تحمل می کند. برای ارتعاش شدید (به عنوان مثال، پرس پرس یا کشتی)، ما جوشکاری خود را توصیه می کنیمسری MNS. برای 95 درصد از سایت های صنعتی/تجاری، نمایه C GCK بیش از حد کافی است.

Q3: پوشش گالوانیزه در مقایسه با پوشش پودری چگونه است؟

A: گالوانیزه گرم پس از پانچ کردن، تمام سطوح - لبه های بریده شده و سوراخ ها را با یک لایه روی یکنواخت ≥65μm می پوشاند. هنگامی که رطوبت از پشت آن نفوذ می کند، تراشه نمی کند یا خورده نمی شود و در محیط های مرطوب (مانند تصفیه آب، کارخانه های نساجی) عملکرد بهتری از پوشش پودری دارد. در صورت نیاز به رنگ، می توان پوشش پودری را روی لایه گالوانیزه اعمال کرد.

Q4: رایج ترین سناریوهای برنامه چیست؟

پاسخ: بر اساس هزاران نصب جهانی، کابینت سوئیچ اقتصادی مجموعه GCK C-profile اغلب در موارد زیر مستقر می شود:

کارخانه های صنعتی کوچک و متوسط: فرآوری مواد غذایی، قالب گیری پلاستیک، تولید فلز و کارخانه های نساجی

ساختمان های تجاری: مراکز خرید، هتل ها و ساختمان های اداری

تصفیه آب و فاضلاب: ایستگاه های پمپاژ، سیستم های آبیاری و نمک زدایی

پروژه های مقاوم سازی: جایگزینی تابلوهای برق ثابت قدیمی با تابلو برق مدرن

تاسیسات برق موقت: سایت های ساخت و ساز، کمپ های معدن و سیستم های برق رویداد

جزئیات تولید و مزایای رقابتی

جزئیات تولید - چگونه کابینت سوئیچ اقتصادی مونتاژ نمایه C GCK را می سازیم

در Lugao Power Co., Ltd.، ما هر کابینت سوئیچ اقتصادی با نمایه C GCK را با ثبات، دوام و سهولت در مونتاژ تولید می کنیم.

1. ساخت پروفیل C:سیم پیچ فولادی 2.0 میلی متری استاندارد ژاپنی Q235B → پانچ CNC شبکه 25 میلی متری → شکل سرد C (دقت 0.3 میلی متر) → برش به طول → گالوانیزه گرم (≥65μm، ASTM A123).

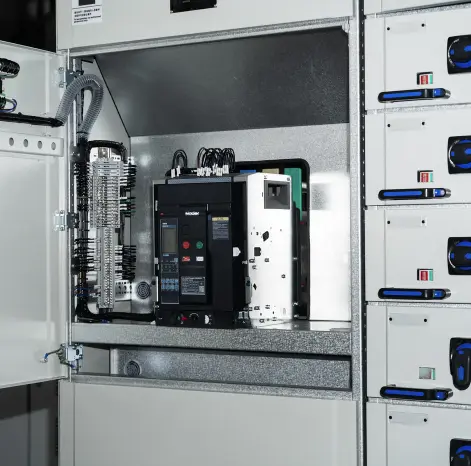

2. گهواره کشو:فولاد گالوانیزه 2.5 میلی متری با فرورفتگی های موقعیت یابی و غلتک های نایلونی. کشوهای 8E/2 تا 24E را از طریق صفحه آداپتور می پذیرد. اینترلاک مکانیکی سه حالته (اتصال/آزمایش/ایزوله) با قفل قفل دار.

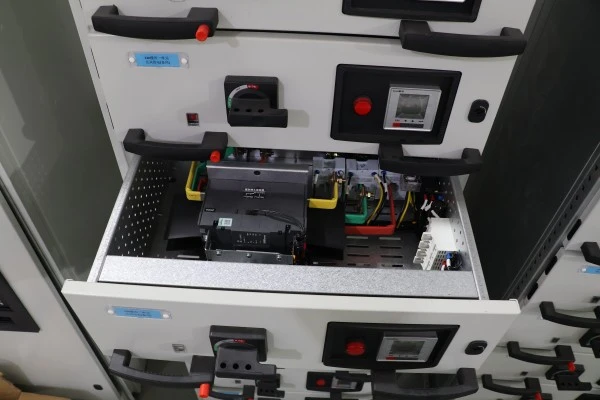

3. واحد کشو:پانل جلویی فولادی 1.5 میلی متری، پوشش پودری RAL 7035، برچسب حکاکی شده با لیزر. دسته با نشانگر O/I. تماس های اولیه: مس با روکش نقره (≥10μm)، طرح لاله فنری. سیم کشی ثانویه: سیم مسی پی وی سی 2.5 میلی متر مربع با فرول های شماره دار. کارخانه برای تداوم، عایق کاری و عملکرد مکانیکی آزمایش شده است.

4. سیستم شینه:مس ETP (98٪ IACS)، اتصالات نقره اندود شده با گشتاور 35 تا 40 نیوتن متر. شینه‌ها هر 500 میلی‌متر (سفت‌تر از 800 میلی‌متر معمولی) پشتیبانی می‌شوند. شینه های عمودی از طریق پیوندهای مسی پیچ شده به هم متصل می شوند.

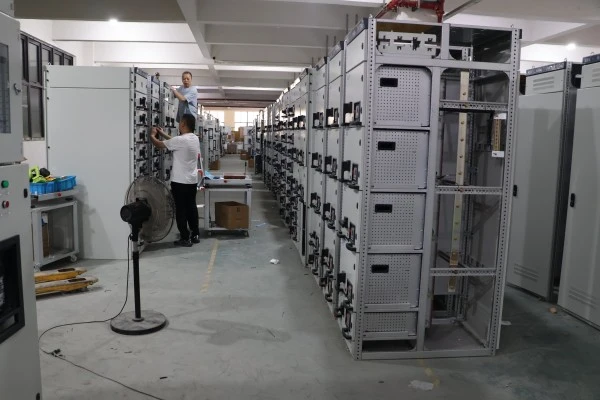

5. مونتاژ و آزمایش:مجموعه کنترل شده با گشتاور هر واحد آزمایش شده: دی الکتریک (2.5 کیلو ولت در 1 دقیقه)، پیوستگی، قفل مکانیکی، و افزایش دما در جریان نامی 1.1 برابر. گزارش تست کارخانه گنجانده شده است.

خدمات پس از فروش - یک سال گارانتی

دوره گارانتی:12 ماه از تاریخ راه اندازی، اما حداکثر 18 ماه از تاریخ حمل.

موارد تحت پوشش: کلیه عیوب ساخت شامل:

● تغییر شکل پروفیل C تحت بار مکانیکی نامی

● خرابی قفل کشو (عدم جلوگیری از درج یا خارج کردن نادرست)

● سایش تماس اولیه بیش از 0.5 میلی متر در دوره گارانتی

● خطاهای سیم کشی ثانویه یا اتصالات شل ناشی از مونتاژ کارخانه

● لایه برداری پوشش گالوانیزه (به شرط عدم وجود سایش خارجی)

مواردی که تحت پوشش قرار نمی گیرند: آسیب ناشی از نصب نامناسب، اصلاح غیرمجاز، عملکرد فراتر از رتبه بندی پلاک، ضربه فیزیکی، خوردگی ناشی از قرار گرفتن در معرض مواد شیمیایی به دستور مشخص نشده، یا فورس ماژور (رعد و برق، سیل، آتش سوزی و غیره).

تعهد پاسخگویی:

● پشتیبانی فنی از راه دور:ظرف 8 ساعت کاری از طریق ایمیل، واتس اپ یا تماس تصویری.

● حمل و نقل قطعات یدکی:ظرف 48 ساعت برای ادعاهای گارانتی (پیک استاندارد).

اسناد ارائه شده با هر حمل و نقل:

1. گزارش تست کارخانه (دی الکتریک، تداوم، افزایش دما)

2. رسم مونتاژ و نمودار تک خطی

3. برنامه کشو که رتبه بندی و عملکرد هر کشو را فهرست می کند

4. برگه مشخصات گشتاور برای مونتاژ مجدد در محل (سفارشات KD)

5. راهنمای عملیات و نگهداری
