تابلو برق از نوع کشوی توزیع هوشمند

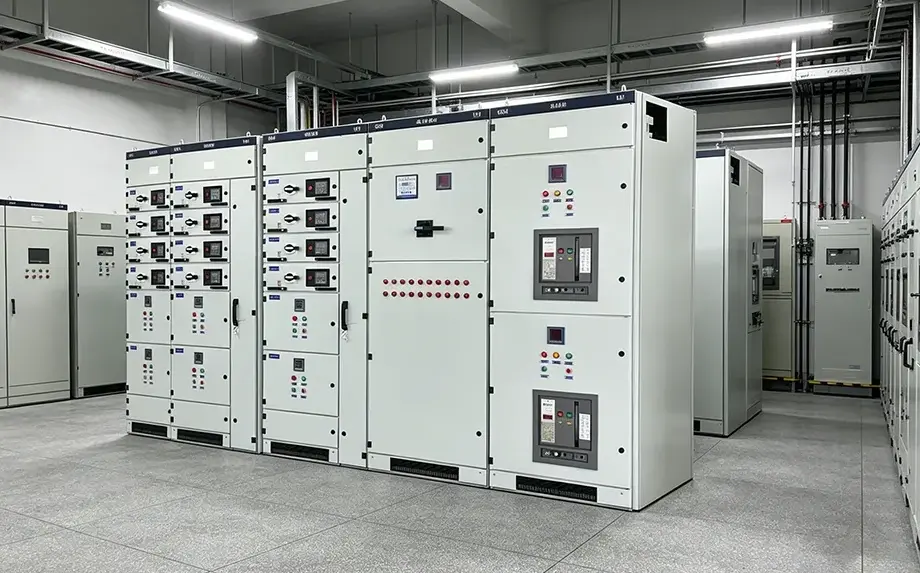

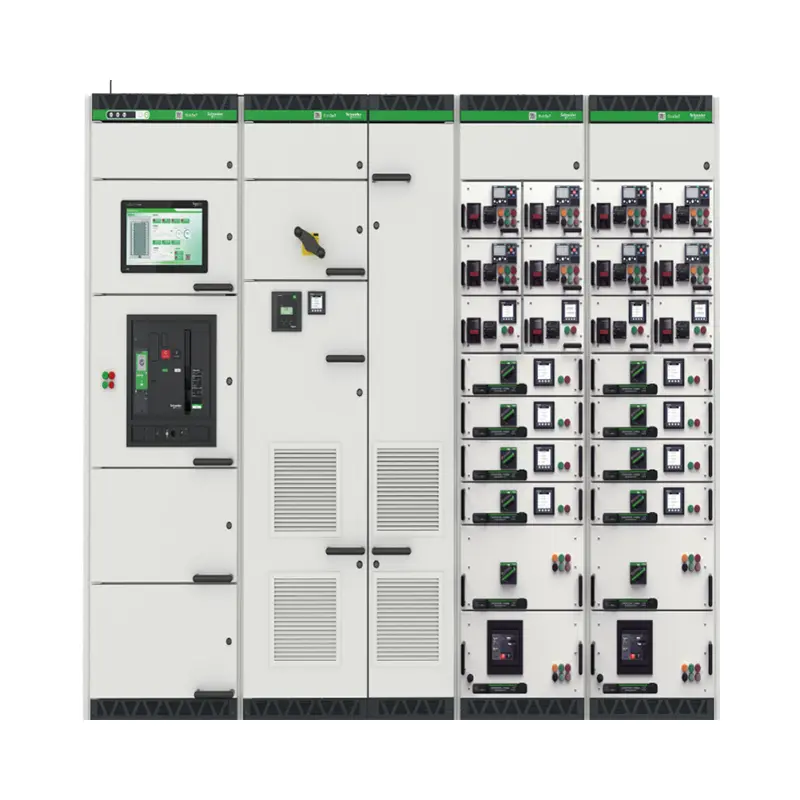

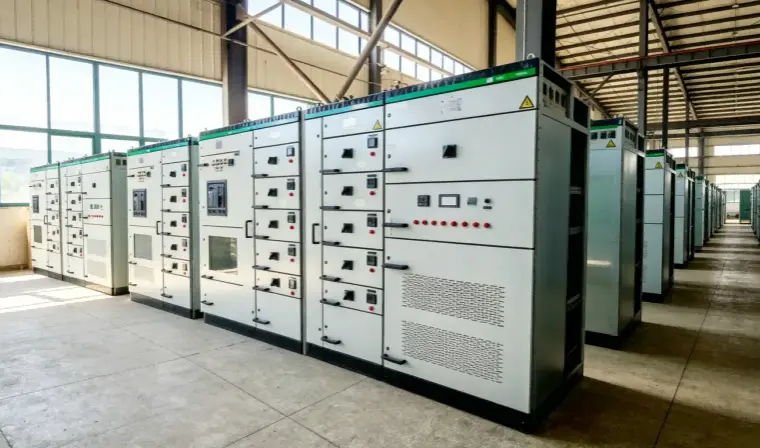

تابلوی پنل نوع کشوی توزیع برق هوشمند از Lugao Power Co., Ltd. یک مجموعه ولتاژ پایین با کارایی بالا است که حفاظت هوشمند، اندازه گیری و ارتباطات را ترکیب می کند. برخلاف پانل‌های ثابت سنتی، این نسخه کشو به هر واحد مدار اجازه می‌دهد بدون خاموش کردن کل سیستم وارد یا خارج شود. هر کشو دارای یک کلید، کنترلر و سنسور اختصاصی است. قابلیت "هوشمند" از تحلیلگرهای کیفیت توان داخلی، ارتباطات Modbus TCP/IP یا Profibus و هشدارهای خودکار خرابی ناشی می شود. راتابلو برقبرای سیستم های AC 690V، 50/60Hz، جریان نامی تا 6300A مناسب است. مطابق با استانداردهای IEC 61439-1/2 و GB/T 7251 است.

ویژگی های محصول و کاربرد (با فرمت پرسش و پاسخ)

این بخش به نگرانی‌های رایج خریداران می‌پردازد و مزیت‌های مهندسی تابلو برق توزیع هوشمند دراور را برجسته می‌کند.

Q1: مکانیسم کشو چگونه نگهداری را بهبود می بخشد؟

A: این واحد دارای یک کشو سه حالته (اتصال/آزمایش/قطع) با قفل های مکانیکی است. می توانید کشوی معیوب را در کمتر از 60 ثانیه بدون خاموش کردن مدارهای مجاور تعویض کنید. این یکی از مزیت‌های کلیدی تابلوی پنل کشوی توزیع برق هوشمند برای امکانات حیاتی است.

Q2: چه توابع "هوشمند" ساخته شده است؟

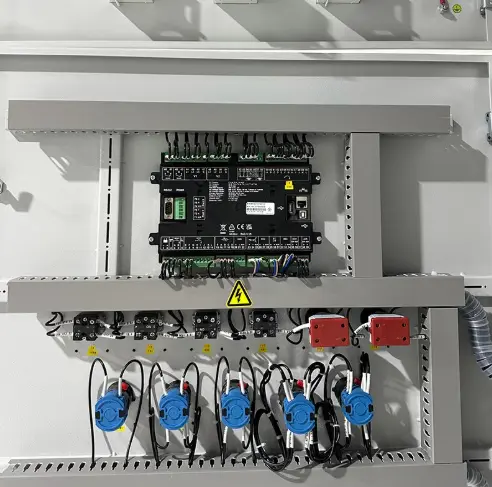

پاسخ: نظارت بر ولتاژ، جریان، ضریب توان و هارمونیک در زمان واقعی. هشدار خودکار در مورد اضافه بار، اتصال کوتاه یا افزایش دما. گزارش های داده را می توان از طریق RS485 یا اترنت صادر کرد. سفر از راه دور/کنترل نزدیک از یک سیستم مرکزی SCADA.

Q3: آیا مکانیزم کشو پس از درج های زیاد قابل اعتماد است؟

ج: بله. هر کشو برای 5000 عملیات مکانیکی و 1000 عملیات الکتریکی بدون کاهش عملکرد تست شده است. کنتاکت ها با فشار فنری روکشی نقره ای دارند.

Q4: کجا می توان این محصول را نصب کرد؟

لیست برنامه:

1. مراکز داده: برای مسیرهای برق اضافی و حداقل MTTR (میانگین زمان تعمیر).

2. بیمارستان ها: مدارهای حیاتی حیاتی نیاز به برق بدون وقفه دارند.

3. کارخانه های صنعتی: مراکز کنترل موتور (MCC) برای نوار نقاله ها، پمپ ها و کمپرسورها.

4. مجتمع های تجاری: روشنایی مرکز خرید و توزیع HVAC.

5. انرژی تجدیدپذیر: ادغام خورشیدی/بادی با بازخورد شبکه هوشمند.

پارامترهای محصول (مشخصات)

جزئیات تولید (کیفیت و ساخت)

1. محفظه: ورق فولادی نورد سرد 2.0 میلی متری، الکتروگالوانیزه و روکش پودری (RAL 7035). مقاومت در برابر خوردگی > 500 ساعت تست اسپری نمک.

2. مکانیزم کشو: ریل های راهنمای با دقت بالا با دسته خود قفل شونده. IP20 حفاظت از انگشتان داخل محفظه کشو.

3. سیستم شینه: شینه‌های مسی مستطیلی (98% رسانایی IACS)، کاملاً توسط آستین‌های انقباض حرارتی عایق شده‌اند.

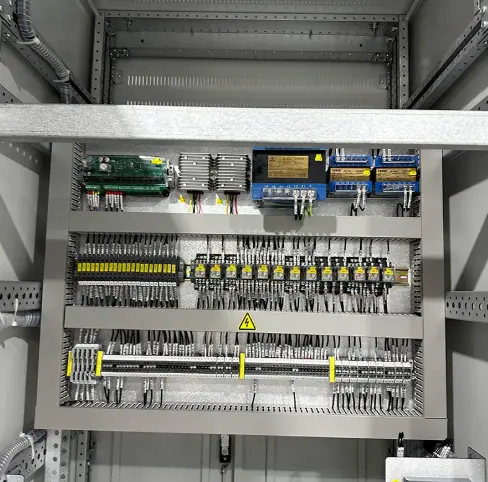

4. سیم کشی: کابل های دارای گواهینامه UL1015 یا 60245 IEC که با شماره های دوگانه و کدهای رنگی برچسب گذاری شده اند.

5. تست: هر واحد مونتاژ شده تحت:

● مقاومت در برابر ولتاژ دی الکتریک (3000 ولت AC برای 1 دقیقه)

● تست تزریق اولیه و ثانویه

● تست عملکرد مکانیکی کشو

● تست افزایش دما در جریان نامی کامل

بسته بندی و تحویل

1. بسته بندی:

هر کشو به صورت جداگانه در فیلم PE ضد الکتریسیته ساکن پیچیده شده است. پانل اصلی توسط محافظ های لبه محافظت شده و بر روی یک پالت چوبی بخور زده شده است. تمام محفظه ها با روکش حباب دار و پارچه بافته شده PP پوشانده شده اند. واحدهای خارجی دارای رتبه IP54 یک پوشش لمینت ضد آب اضافی دریافت می کنند.

2. علامت حمل و نقل:

● نشان‌واره ugao Power، شماره سفارش، وزن، ابعاد و برچسب «قطعات الکترونیکی شکننده».

3. تحویل:

● زمان تولید: 25 تا 35 روز کاری پس از تایید نقشه.

● بندر: شانگهای / نینگبو.

● حمل و نقل: حمل و نقل دریایی (FCL یا LCL)، حمل و نقل هوایی برای کشوهای یدکی فوری.

سوالات متداول

Q1: آیا می توانم یک کشو به عنوان یک قطعه یدکی بدون خرید کل پانل خریداری کنم؟

ج: بله. Lugao Power Co., Ltd. کشوهای هوشمند جداگانه می فروشد. ما می توانیم یک کشو یدکی مطابق با نقشه اصلی، برچسب کشو، پیکربندی مدار و مدل جزء تولید کنیم. سازگاری نهایی باید در مرحله بررسی فنی تایید شود.

Q2: آیا تابلوی پنل نوع کشوی توزیع برق هوشمند از ریست مجدد پس از خطا پشتیبانی می کند؟

پاسخ: بله، از طریق ماژول ارتباطی. اپراتور می تواند از راه دور اتصال را قطع کند، عیب را تشخیص دهد و مجدداً وصل شود (اگر کدهای ایمنی محلی مجاز باشد). با این حال، بازرسی دستی همچنان برای سفرهای اتصال کوتاه توصیه می شود.

Q3: حداکثر تعداد کشو در هر پانل برای محصول شما چقدر است؟

A: برای کشوهای 160A، ما می توانیم تا 24 واحد را در یک پانل با ارتفاع 2200 میلی متر نصب کنیم. برای کشوهای 630A، حداکثر 12 واحد. این طرح از جداسازی فرم 4b پیروی می کند، به این معنی که هر کشو به طور کامل در محفظه فلزی خود جدا شده است.

Q4: آیا خدمات نصب و راه اندازی را ارائه می دهید؟

A: ما راه اندازی ویدیو از راه دور را به عنوان استاندارد ارائه می دهیم. اختیاری: راه اندازی در محل توسط مهندسان Lugao (هزینه های سفر + نرخ روزانه، شامل تمدید گارانتی 1 ساله).*

Q5: آیا می توانید بریکرهای شخص ثالث مانند میتسوبیشی یا LS را ادغام کنید؟

ج: قطعا. شاسی کشو برای پذیرش اکثر مارک های اصلی طراحی شده است: ABB Tmax/Sace، Schneider NSX/MTZ، Siemens 3VA/3WL، CHINT و غیره. فقط هنگام خرید مدل شکن را مشخص کنید.

خدمات پس از فروش و گارانتی

مدت گارانتی: 12 ماه (1 سال) از تاریخ ارسال.

در این مدت،Lugao Power Co., Ltd.هرگونه نقص تولیدی، از جمله مکانیسم های کشو، کنترل کننده های هوشمند و ماژول های ارتباطی را پوشش می دهد. مواد مصرفی (چراغ، فیوز) مستثنی هستند.
