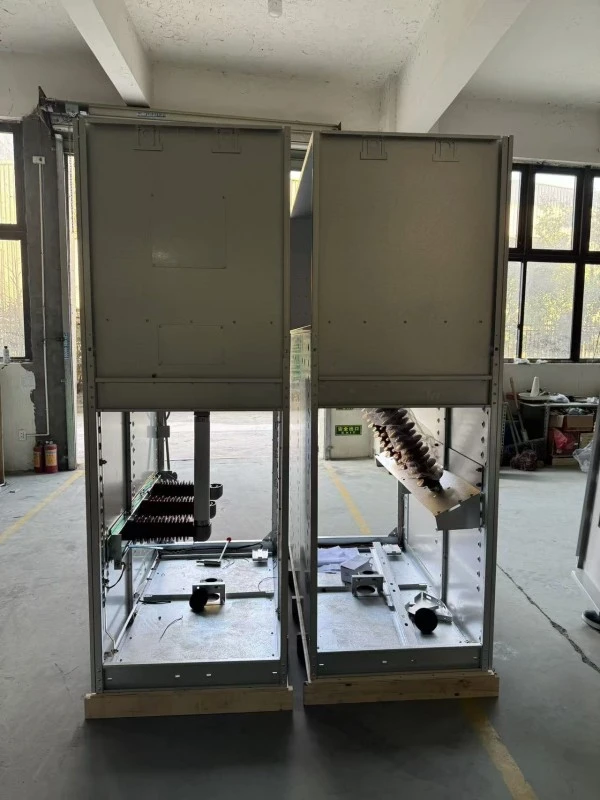

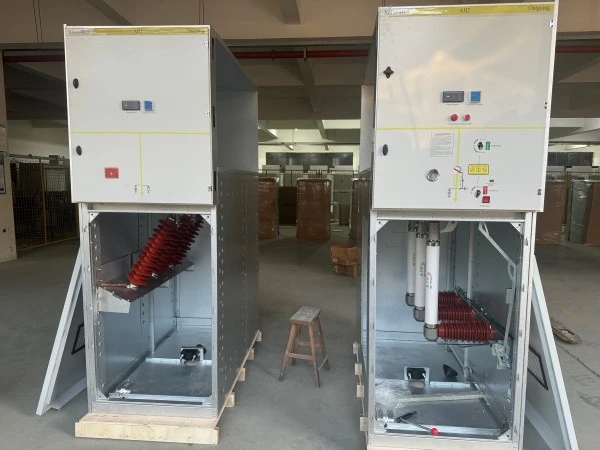

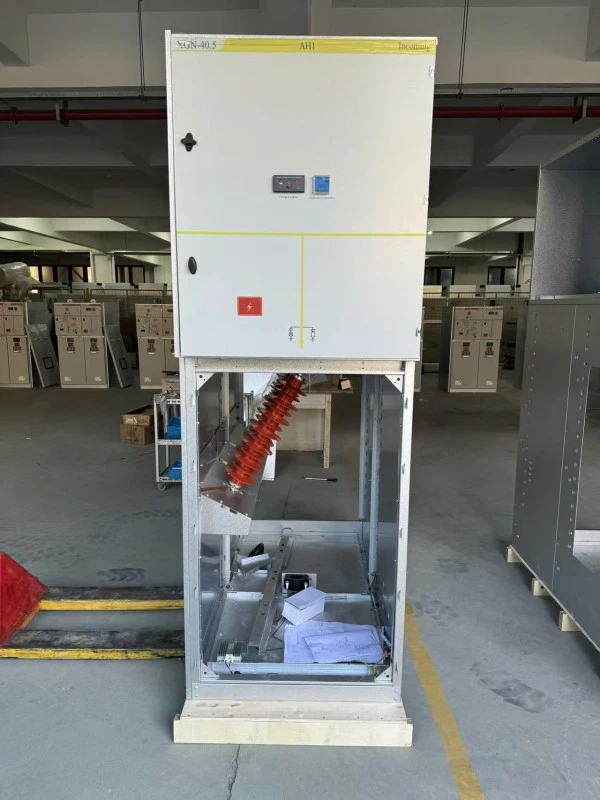

RMU عایق گاز دوستدار محیط زیست

عایق گاز سازگار با محیط زیست RMU (حلقه واحد اصلی) یک تابلو ولتاژ متوسط ​​در کارخانه مونتاژ شده، مهر و موم شده و محصور در فلز (تا 24 کیلو ولت) است که به جای SF6 خالص از مخلوط گاز سازگار با محیط زیست به عنوان عایق اولیه و رسانه خاموش کننده قوس استفاده می کند. بر خلاف RMU های سنتی SF6 که پتانسیل گرمایش جهانی بالایی دارند (GWP = 23500)، SF6 طبق داده های مرجع فعلی اتحادیه اروپا دارای GWP تقریباً 24300 است. Eco-RMU Lugao Power از هوای مصنوعی، ترکیب N2/SF6 (با کمتر از 10٪ SF6) یا گاز مبتنی بر فلوروکتون (C5-FK) استفاده می کند. این گازها غیر سمی، غیر قابل اشتعال هستند و GWP زیر 1 (برای هوای مصنوعی) یا کمتر از 600 (برای C5-FK)، در مقایسه با 23500 برای SF6 خالص دارند.

مزایای محصول

چرا انتخاب کنیدلوگائو پاورEco-Gas RMU جایگزین SF6 است؟

ویژگی های محصول

لیست ویژگی با توضیحات فنی

جزئیات تولید

لوگائو پاور چگونه Eco-Gas RMU را تولید می کند

هر RMU عایق گاز سازگار با محیط زیست در تاسیسات دارای گواهی ISO 9001:2021 و ISO 14001 در Wenzhou، چین تولید می شود. فرآیند تولید به طور خاص برای جابجایی اکو گاز سازگار است - متفاوت از خطوط تولید SF6.

فرآیند تولید گام به گام

1. ساخت تانک

● فولاد ضد زنگ 3 میلی متر (AISI 304) – برش لیزری، خم رباتیک، جوش داده شده توسط فرآیند MIG خودکار.

● تشخیص نشت هلیوم 100٪: مخزن غوطه ور در محفظه خلاء. تست اسپری هلیوم - نرخ نشت <1×10-6 mbar·L/s (20 برابر سخت‌تر از نیاز IEC).

2. مونتاژ قطعات

● مکانیزم سوئیچ سه حالته مونتاژ شده در اتاق تمیز (کلاس 100000).

● کنتاکت های مسی با روکش نقره (ضخامت 15μm) - مقاومت تماس کم (<30μΩ) را تضمین می کند.

● مکانیزم شاتر - فولاد ضد زنگ، بادامک محور.

3. پردازش خلاء

● مخزن گرم شده تا 80 درجه سانتیگراد تحت خلاء (<10 Pa) به مدت 8 ساعت - رطوبت را حذف می کند (هدف <10ppm).

● از تراکم داخلی و خرابی دی الکتریک جلوگیری می کند.

4. پر کردن اکو گاز

● مخلوط گاز تهیه شده در ایستگاه اختلاط اختصاصی (دقت 1±%).

● برای ترکیب C5-FK: C5-FK (فلوروکتون) + CO2 + O2 (ردیابی).

● فشار پر: 0.04 مگاپاسکال نسبتاً در 20 درجه سانتیگراد.

● هر مخزن با شماره سریال با برچسب ترکیب گاز.

5. تست نهایی الکتریکی

● مقاومت فرکانس برق: 42kV/1min (واحدهای 12kV).

● ضربه رعد و برق: اوج 75 کیلوولت (1.2/50μs).

● تخلیه جزئی: <5pC در 1.2Ur (ولتاژ آزمایشی 12kV = 14.4kV).

● اندازه گیری مقاومت تماس: در گواهی تست ثبت شده است.

● تست عملیات مکانیکی: 50 چرخه باز/بستن - بدون تغییر فشار گاز.

6. تأیید اینترلاک

● تمام اینترلاک های مکانیکی با پین های گیج تست شده - اندازه گیری نیرو ثبت شده است.

7. بسته بندی

● واحد پر از گاز مهر و موم شده با درپوش حمل و نقل روی شیر.

● فشار سنج با پوشش فوم محافظت می شود

نقاط عطف کنترل کیفیت

خدمات پس از فروش و گارانتی

دوره گارانتی:

12 ماه از تاریخ راه اندازی یا 18 ماه از تاریخ ارسال (هر کدام که اول اتفاق بیفتد).

تحت پوشش گارانتی:

1. کلیه قطعات مکانیکی (مکانیسم سوئیچ، اینترلاک، کلید ارت، نشانگر)

2. یکپارچگی مخزن گاز (نشت به دلیل نقص ساخت)

3. تماس های اولیه و ثانویه

4. ترکیب اکو گاز (اگر پر کردن کارخانه از گواهی منحرف شود)

5. فشارسنج و مانیتور چگالی

تحت پوشش نیست:

1. آسیب ناشی از ذخیره سازی یا نصب نامناسب (به عنوان مثال، افتادن دستگاه)

2. خوردگی خارجی ناشی از محیط تهاجمی (به عنوان مثال، کارخانه شیمیایی)

3. اعمال طبیعت (زلزله، سیل، رعد و برق)

4. مواد مصرفی (فیوز، لامپ نشانگر، باتری)

سوالات متداول

Q1: دقیقاً چه گازی در RMU عایق گاز سازگار با محیط زیست استفاده می شود؟

پاسخ: Lugao Power دو گزینه ارائه می دهد:

● گزینه A (اقتصادی): ترکیب N2 + 10٪ SF6 - GWP ≈ 2350 (هنوز 90٪ کمتر از SF6 خالص).

● گزینه B (حق بیمه سبز): C5-FK (فلوروکتون) + CO₂ + O2 - GWP <600، بدون PFAS، مناسب برای پروژه هایی که به دنبال کاهش اتکا به گازهای عایق با GWP بالا SF6 هستند.

هر دو غیر سمی، غیر قابل اشتعال و تایید شده توسط IEC 62271-200 هستند.

Q2: آیا عملکرد گاز با SF6 یکسان است؟

پاسخ: بله، در فشار کاری یکسان (0.04-0.05 مگاپاسکال)، قدرت دی الکتریک و قابلیت خاموش کردن قوس معادل است. RMU سازگار با محیط زیست ما آزمایش‌های مشابه واحدهای SF6 را پشت سر می‌گذارد: مقاومت در برابر 42 کیلوولت، ایجاد اتصال کوتاه 20 کیلو آمپر و 50 عملیات مکانیکی.

Q3: اگر گاز نشت کند چه اتفاقی می افتد؟ آیا برای کارگران خطرناک است؟

پاسخ: اکو گاز غیر سمی است (برخلاف SF6 که می تواند محصولات جانبی سمی را در زیر قوس تولید کند). با این حال، نشت های بزرگ در فضاهای محدود می تواند اکسیژن را جابجا کند. RMU Lugao Power شامل زنگ فشار کم است. در صورت تحریک، قبل از ورود اتاق را تهویه کنید. خود گاز برای تنفس در مقادیر کم بی خطر است (شبیه به تخلیه CO2 کپسول آتش نشانی).

Q4: آیا می توانم در صورت نیاز گاز را به صورت محلی دوباره پر کنم؟

A: مخزن مادام العمر آب بندی شده است --- هرگز نباید در شرایط عادی نیاز به پر کردن مجدد داشته باشید (نرخ نشت <0.1٪ در سال). با این حال، اگر یک سوپاپ آسیب دیده باشد، Lugao Power کیت های پر کردن مجدد را با مخلوط گاز دقیق ارائه می دهد. ما استفاده از SF6 محلی را توصیه نمی کنیم - که هدف زیست محیطی را شکست می دهد.

Q5: آیا RMU عایق گاز دوستدار محیط زیست شما گرانتر از SF6 است؟

A: هزینه خرید اولیه به دلیل ترکیب گاز و خط تولید اختصاصی تقریباً 8-12٪ بیشتر است. با این حال:

1. از هزینه های بازیابی SF6 در آینده جلوگیری می کنید

2. شما واجد شرایط مشوق های مالیاتی ساختمان سبز هستید (به عنوان مثال، در سنگاپور، اتحادیه اروپا).

3. بسیاری از شرکت‌های برق در حال حاضر در امتیازدهی تدارکات خود برای تابلو برق بدون SF6 حق بیمه پرداخت می‌کنند.

4. در طول چرخه عمر 20 ساله، Eco-RMU Lugao از نظر هزینه خنثی یا ارزان تر است.

Q6: این RMU دارای چه گواهینامه هایی است؟

پاسخ: آزمایشات نوع کامل IEC 62271-200 (دارای گواهینامه KEMA). اضافی:

● ISO 14001 (مدیریت زیست محیطی تولید)

● نشان CE

● چینی GB/T 3906

Q7: آیا می توانم پانل SF6 RMU موجود را با اکو گاز تقویت کنم؟

پاسخ: خیر، سیستم انتقال گاز، مهر و موم و تنظیمات فشار متفاوت است. با این حال، لوگائو پاورRMU عایق گازدارای ابعاد خارجی و فاصله باسبار مشابه اکثر RMUهای استاندارد SF6 است. این امکان جایگزینی "افتاده ای" را بدون کارهای عمرانی فراهم می کند.

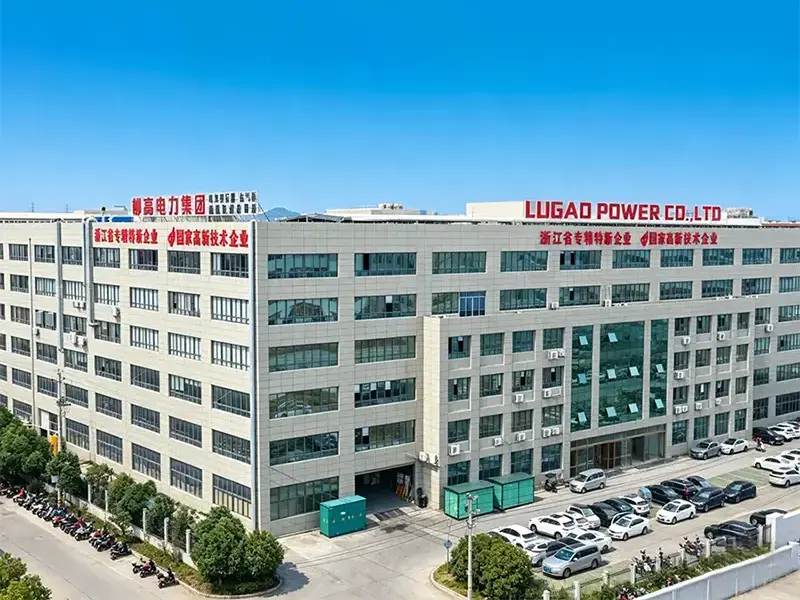

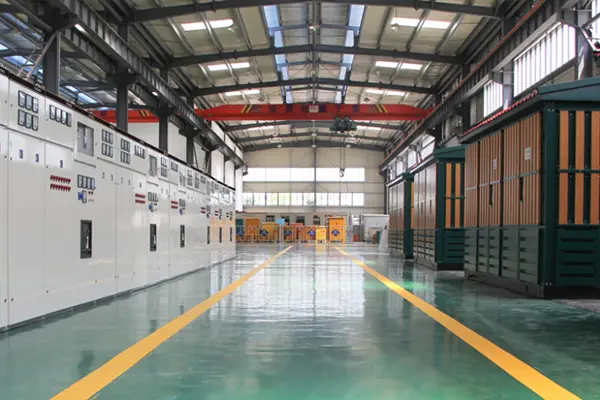

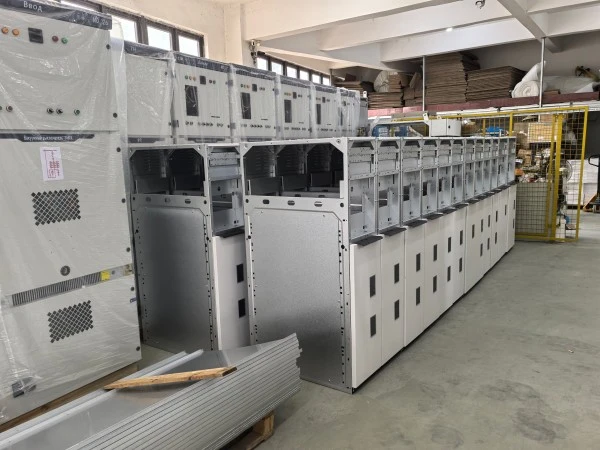

کارخانه لوگائو
