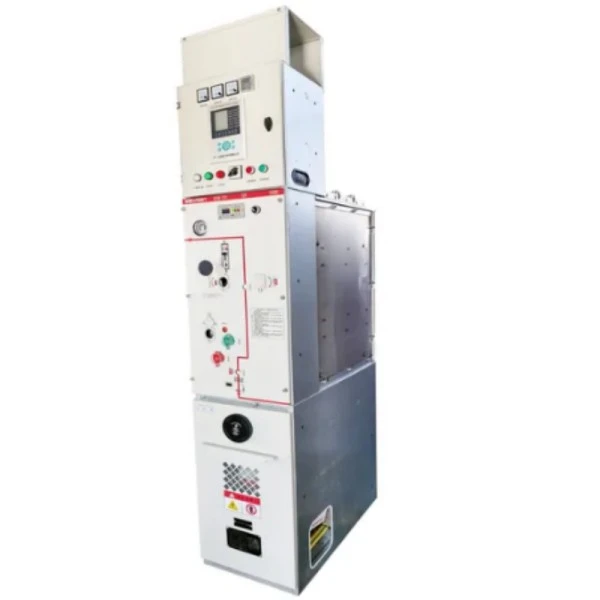

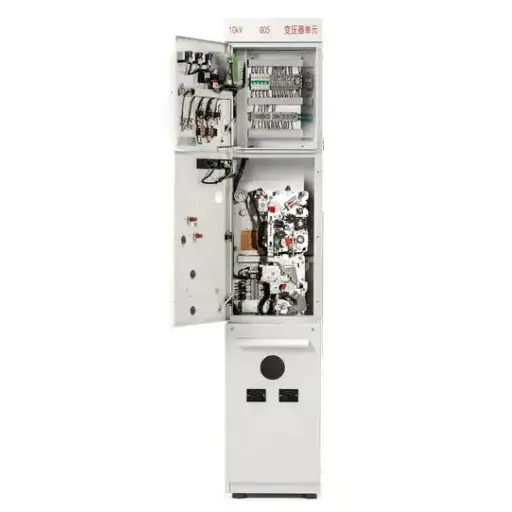

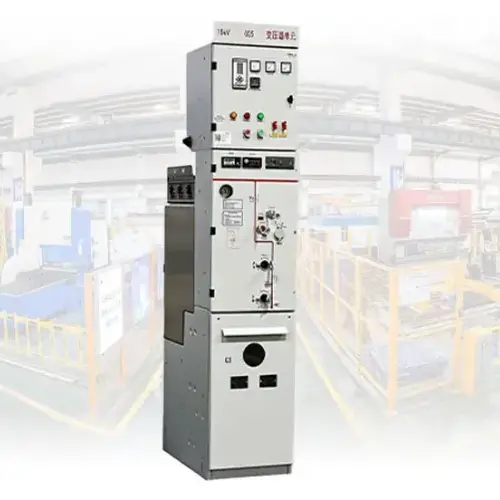

تابلوی کلید عایق RMU MV HV با VCB

چیست؟

تابلوی کلید عایق RMU MV HV با VCB یک دستگاه توزیع الکتریکی محصور در کارخانه مونتاژ شده در کارخانه است که ترکیبی از آن است.واحد اصلی حلقه (RMU)عملکرد با فناوری خلاء مدار شکن (VCB). RMU پیکربندی شبکه حلقه را امکان پذیر می کند - برق می تواند از هر جهت جریان یابد و تداوم عرضه را تضمین می کند. VCB که در یک قطع کننده خلاء مهر و موم شده قرار دارد، در صورت بروز خطا، قوس ها را در عرض میلی ثانیه خاموش می کند.

RMU (واحد اصلی حلقه) به یک مجموعه تابلو برق جمع و جور اشاره دارد که برای شبکه های الکتریکی لوپ طراحی شده است. بر خلاف سیستم های توزیع شعاعی که در آن یک خطا می تواند برق را به کل بارهای پایین دست قطع کند، یک RMU شما را قادر می سازد یک پیکربندی حلقه ایجاد کنید: برق می تواند از هر جهت جریان یابد. هنگامی که یک خطا در یک بخش رخ می دهد، شما به سادگی آن بخش را ایزوله می کنید در حالی که بقیه شبکه همچنان انرژی را از تغذیه جایگزین دریافت می کند.

VCB (Vacuum Circuit Breaker) قلب سیستم حفاظتی این پنل است. در داخل یک قطع کننده خلاء مهر و موم شده، قطع کننده مدار می تواند قوس الکتریکی را در عرض میلی ثانیه هنگام بروز خطا خاموش کند. از آنجایی که هیچ هوا یا روغنی در داخل قطع کننده وجود ندارد، قوس تقریباً بلافاصله خاموش می شود و آسیب به تجهیزات پایین دست را به حداقل می رساند و عمر تماس را افزایش می دهد.

تابلو برق عایق شده MV HV نشان می دهد که این محصول در محدوده ولتاژ متوسط ​​تا ولتاژ بالا (معمولاً 12 کیلو ولت تا 40.5 کیلو ولت) کار می کند و از فناوری عایق پیشرفته - اعم از گاز SF6 یا دی الکتریک جامد - برای جداسازی قطعات زنده از محیط استفاده می کند.

چه کاری می تواند انجام دهد؟

1. کنترل توزیع برق - مدارها را به صورت دستی یا از طریق SCADA روشن/خاموش کنید

2. حفاظت از خطا - قطع جریان اتصال کوتاه تا 31.5 کیلو آمپر

3. جداسازی شبکه - کابل های خروجی را برای نگهداری ایمن زمین کنید

این پنل به شرکت‌های برق، کارخانه‌های صنعتی و ساختمان‌های تجاری امکان می‌دهد تا با حفظ ایمنی کامل پرسنل، به زمان توقف نزدیک به صفر برسند. هر پنل کلید عایق RMU MV HV با VCB برای عملکرد در سخت ترین محیط ها ساخته شده است.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

ویژگی های کلیدی

حفاظت یکپارچه VCB --- بر خلاف RMU های استاندارد با فیوز، تابلوی تعویض عایق RMU MV HV ما با VCB قطعی خطا با امتیاز کامل را ارائه می دهد. قطع کننده خلاء در طول عمر خود نیازی به تعمیر و نگهداری ندارد.

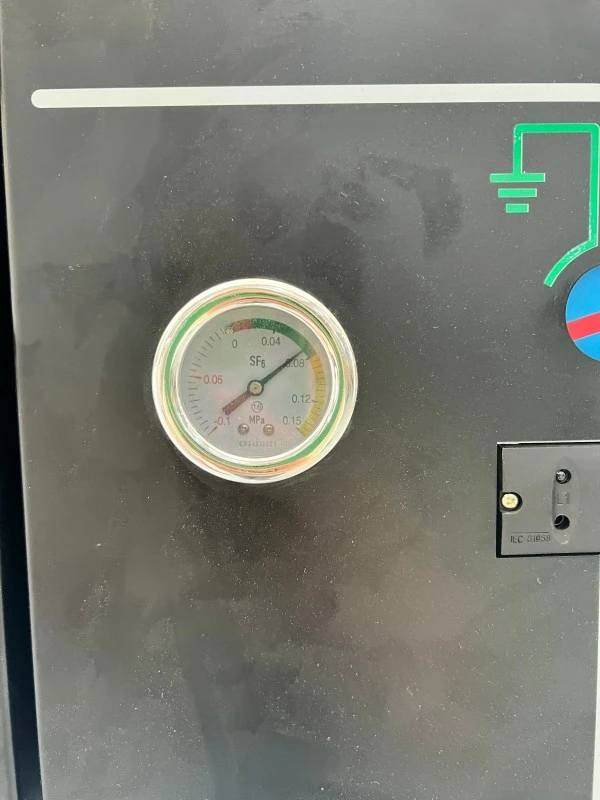

مخزن عایق SF6 مهر و موم شده --- تمام قطعات زنده در یک مخزن فولادی ضد زنگ 3 میلی متری با کمتر از 0.1٪ نشت سالانه قرار می گیرند. بدون تمیز کردن، بدون آزمایش عایق، بدون قرار گرفتن در معرض گرد و غبار یا مه نمک.

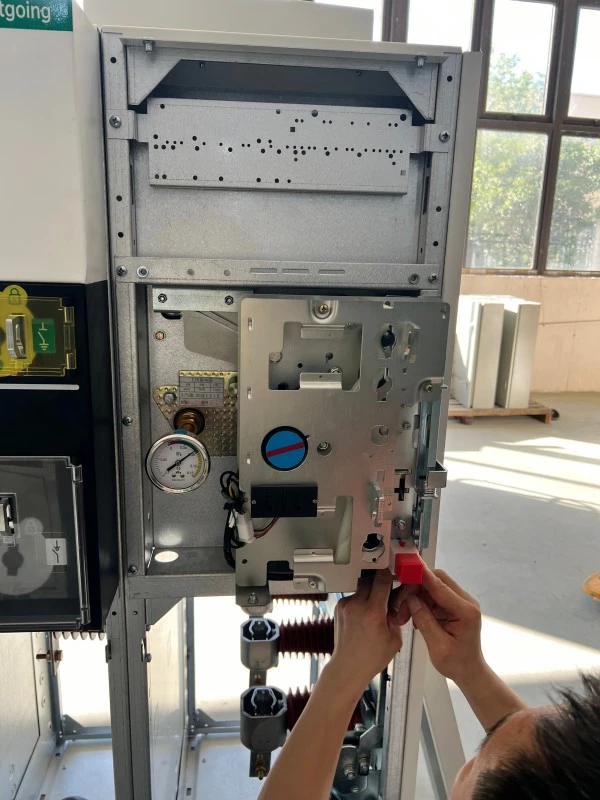

سوئیچ-دیسکانکتور سه حالته موقعیت های متصل، قطع شده و زمین را با قفل مکانیکی برای جلوگیری از توالی نادرست ارائه می دهد.

مقاومت قوس داخلی --- با 20kA/1s تست شده با فشار تسکینی که گازهای داغ را از اپراتور دور می کند.

ردپای فشرده --- 30 تا 50 درصد فضای کف کمتری را نسبت به تابلوهای عایق هوا اشغال می کند، ایده آل برای پست های با محدودیت فضا.

نظارت از راه دور --- مخاطبین کمکی استاندارد به اضافه ارتباط اختیاری Modbus یا IEC 61850.

برنامه های کاربردی

● توزیع برق شهری ( پست های زیرزمین، مجتمع های تجاری)

● مزارع بادی و خورشیدی (در مقابل لرزش، دمای شدید مقاومت می کند)

● کارخانجات صنعتی (فولاد، سیمان، پتروشیمی)

● مراکز داده (الزامات آپتایم سطح III/IV)

● پست های کششی راه آهن (سیستم های 25 کیلوولت)

● عملیات معدن (محیط های گرد و غبار، مرطوب)

ویژگی پرسش و پاسخ

س: VCB چه تفاوتی با سوئیچ load-break دارد؟

A: یک سوئیچ load-break فقط جریان های بار معمولی را قطع می کند. VCB در این تابلوی کلید عایق RMU MV HV با VCB با استفاده از یک قطع کننده خلاء بدون محیط یونیزاسیون، جریان های خطا را تا 31.5 کیلو آمپر در میلی ثانیه قطع می کند.

جزئیات تولید

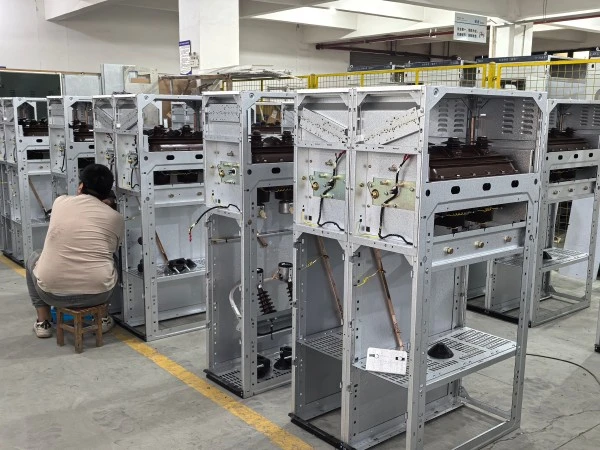

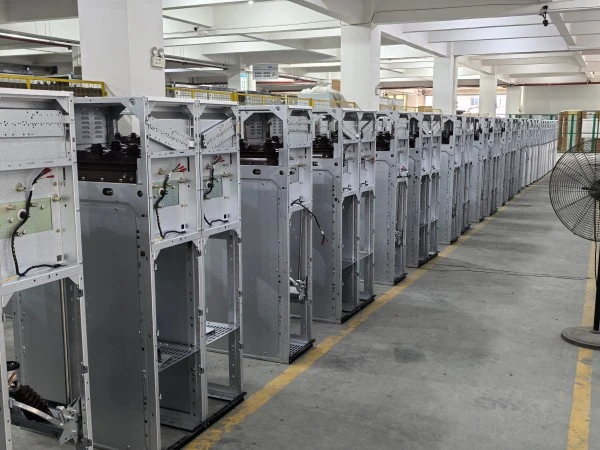

فرآیند تولید

● ساخت مخزن---برش لیزری فولاد ضد زنگ 316L، جوش داده شده با روبات، بازرسی اشعه ایکس، تست فشار در 0.4MPa به مدت 24 ساعت.

● مونتاژ قطع کننده خلاء --- هر قطع کننده تحت آزمایش ولتاژ بالا AC 70 کیلوولت و اندازه گیری مقاومت تماس قرار می گیرد.

● پردازش SF6---مخزن تا کمتر از 10Pa تخلیه شد، سپس با گاز SF6 پر شد (99.97% خلوص، نقطه شبنم <-50 درجه سانتیگراد). هالوژن هالوژن تمام مهر و موم ها را بررسی می کند.

● تست --- تست های استقامت مکانیکی (1000 سیکل)، دی الکتریک (70 کیلوولت در 1 دقیقه)، تخلیه جزئی (<5pC) و قوس داخلی (20kA/1s).

تضمین کیفیت و گواهینامه ها

چرا Lugao Power را انتخاب کنید؟

RMU با VCB در مقابل RMU با فیوز

به طور کلی، RMUهای VCB برای سیستم‌های توزیع برق با ظرفیت متوسط ​​و بزرگ که به عملیات سوئیچینگ مکرر، حفاظت پیشرفته و نظارت از راه دور نیاز دارند، توصیه می‌شوند. فیوزهای RMU راه حلی مقرون به صرفه برای حفاظت ترانسفورماتور و شبکه های توزیع کوچکتر با بارهای نسبتاً پایدار هستند.

بسته بندی، حمل و نقل و پس از فروش

بسته بندی

1. پوشش داخلی فیلم VCI + روکش فوم + جعبه تخته سه لا 9 میلی متری

2. فشار SF6 برای حمل و نقل به 0.05MPa کاهش یافت

پس از فروش و گارانتی

1. دوره گارانتی: 12 ماه از راه اندازی یا 18 ماه پس از حمل و نقل، هر کدام که زودتر برسد.

2. پوشش: عیوب مواد / کار، پر کردن مجدد SF6 برای نشت> 0.5٪ در سال، از دست دادن خلاء VCB.

3. موارد استثنا: نصب نادرست، فورس ماژور، اصلاح غیر مجاز، مواد مصرفی.

خدمات:

1. عیب یابی رایگان از راه دور (پاسخگویی 24 ساعته)

2. ارسال قطعات یدکی ظرف 48 ساعت (انبارهای منطقه)

3. گارانتی تمدید شده موجود (2، 3، یا 5 سال)

سوالات متداول

Q1: آیا می توانید گزارش های آزمایش نوع و FAT را ارائه دهید؟

ج: بله. گزارش های آزمون نوع IEC موجود است. تست پذیرش کارخانه در کارخانه ژجیانگ ما استقبال می شود. بازرسی شخص ثالث (SGS، BV) با هزینه مشتری در دسترس است.

Q2: ادعاهای گارانتی چگونه در سطح بین المللی رسیدگی می شود؟

پاسخ: عکس‌ها/فیلم‌ها را به ایمیل ارسال کنیدlugaoteam@lugaoelectric.com. تشخیص از راه دور در عرض 24 ساعت برای ایرادات تحت پوشش بیمه، قطعات تعویضی را رایگان ارسال می کنیم.

Q3: عمر مورد انتظار این تابلوی کلید عایق RMU MV HV با VCB چقدر است؟

A: مخزن و شینه SF6: 30 سال. قطع کننده VCB: 10000 عملیات یا 30 سال. تعمیرات اساسی مکانیزم: 15-20 سال. طول عمر کل: 25-30 سال با نگهداری مناسب.

Q4: چه شرایط پرداخت را می پذیرید؟

A: مشتریان بار اول: 30٪ پیش پرداخت T / T، 70٪ قبل از حمل و نقل. مشتریان تثبیت شده: 20% T/T + 80% در برابر کپی B/L. L/C در دید پذیرفته شده است.

Q5: آیا می توان از تابلوی کلید عایق RMU MV HV با VCB در ارتفاع بالا استفاده کرد؟

A: طراحی استاندارد ≤2000 متر. نسخه ارتفاع بالا (افزایش خزش، فشار SF6 بالاتر) تا 3500 متر در دسترس است. مهندسی سفارشی برای بیش از 3500 متر.
