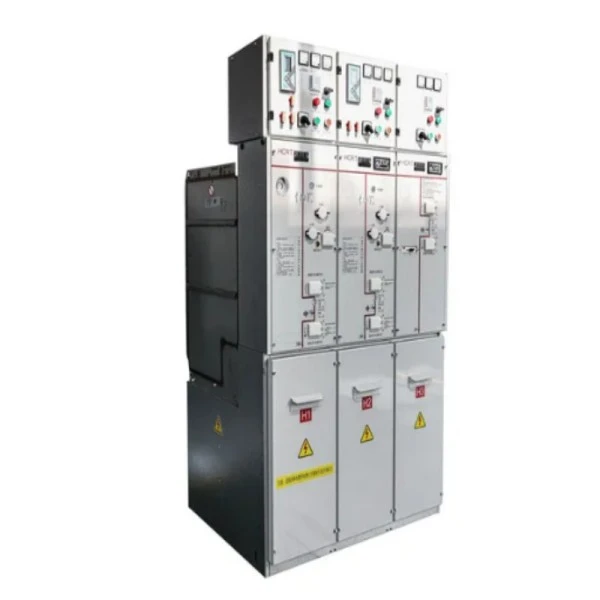

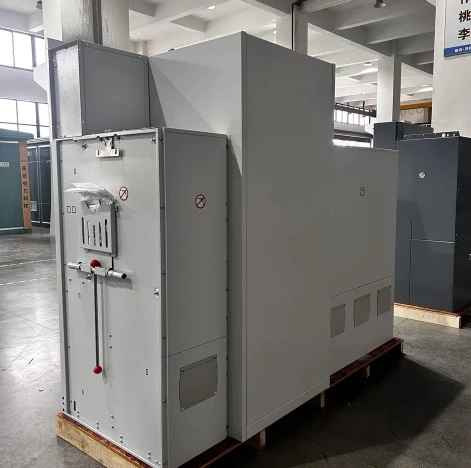

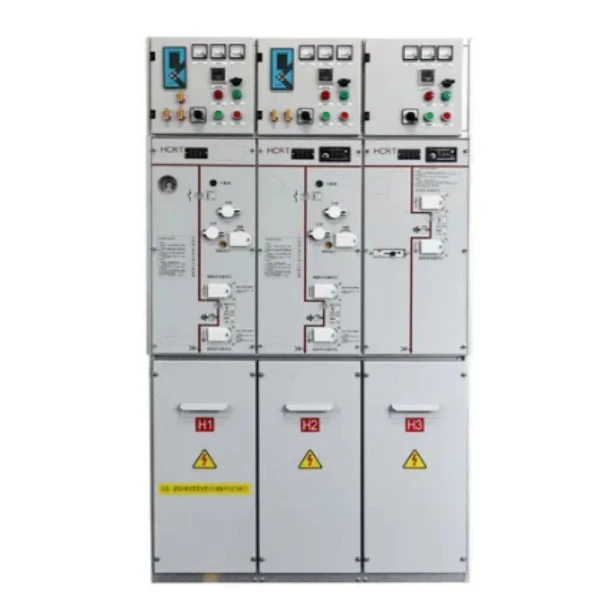

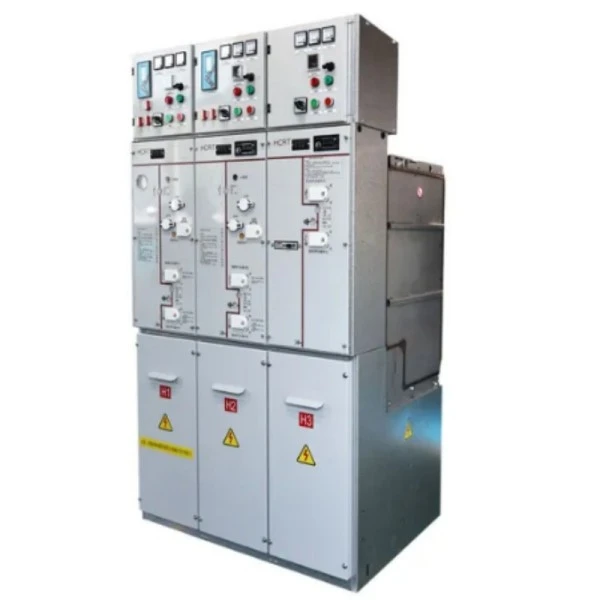

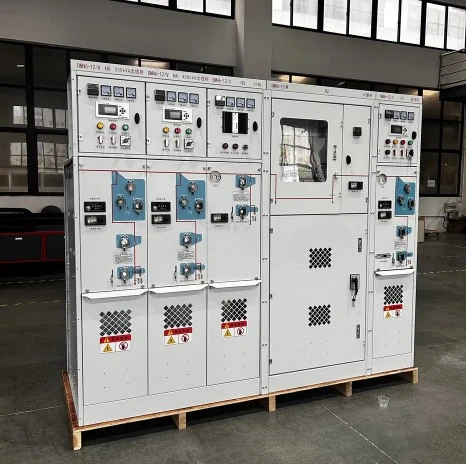

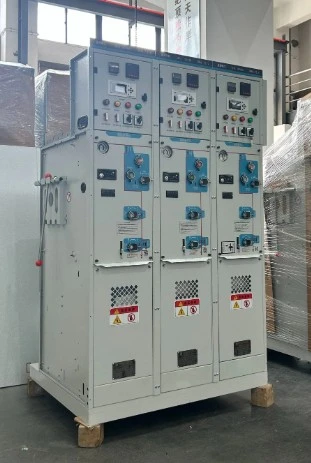

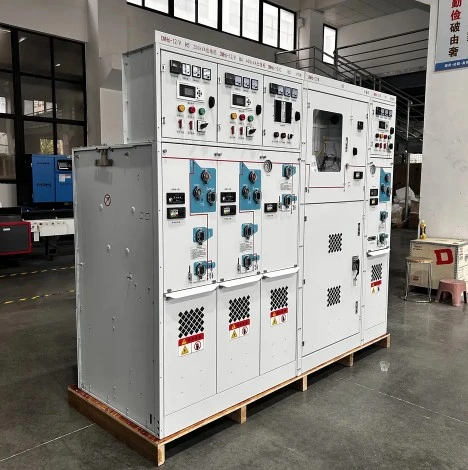

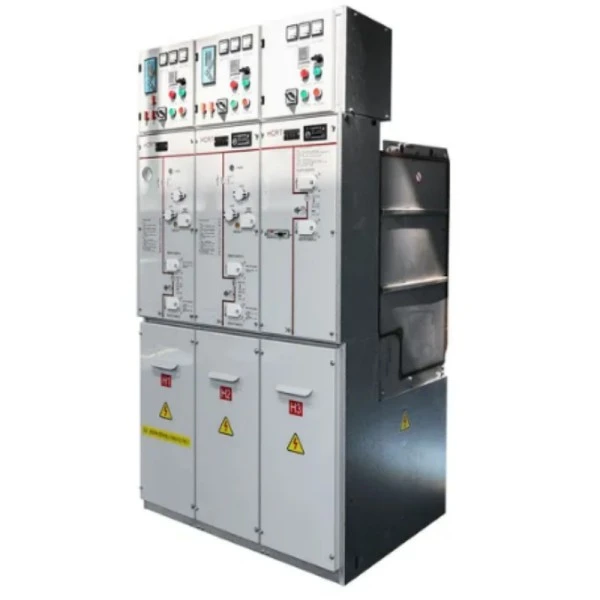

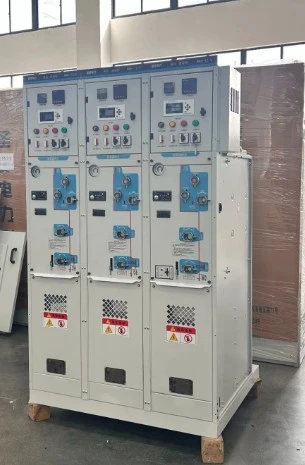

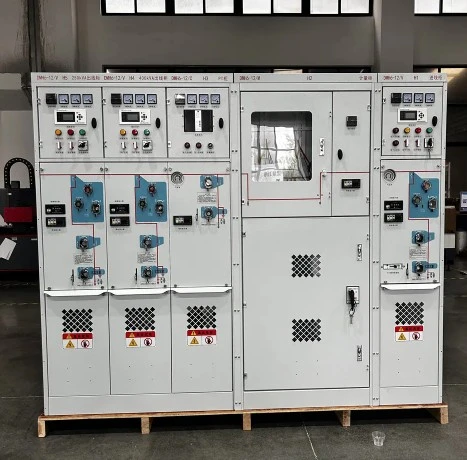

کلید 35kv ولتاژ متوسط ​​Sf6 مهر و موم شده

تابلو برق 35 کیلو ولت ولتاژ متوسط ​​SF6 مهر و موم شده یک دستگاه الکتریکی است که در کارخانه مونتاژ شده و در محفظه فلزی قرار گرفته است که از گاز هگزا فلوراید گوگرد (SF6) به عنوان یک محیط عایق و خاموش کننده قوس استفاده می کند. برخلاف تابلوهای باز معمولی، تمام قطعات برق دار --- از جمله کلید قطع کننده مدار، جدا کننده و سوئیچ زمین --- به صورت هرمتیک در داخل یک مخزن فولادی ضد زنگ پر از گاز SF6 با فشار کنترل شده مهر و موم می شوند.

چه کاری می تواند انجام دهد؟

در درجه اول، این تابلو برق 35 کیلوولت SF6 مهر و موم شده وظیفه دریافت، توزیع و کنترل انرژی الکتریکی در شبکه های برق 35 کیلو ولت را بر عهده دارد. از ترانسفورماتورها، موتورها و فیدرها در برابر اضافه بار، اتصال کوتاه و اضافه ولتاژهای گذرا محافظت می کند. هنگامی که یک خطا رخ می دهد، قطع کننده مدار SF6 قوس را در عرض میلی ثانیه خاموش می کند و حداقل آسیب را به تجهیزات پایین دستی تضمین می کند. علاوه بر این، عملیات سوئیچینگ از راه دور و نظارت بر وضعیت بلادرنگ را فعال می کند و آن را به یکی از اجزای اصلی شبکه های هوشمند مدرن تبدیل می کند. در اصل، در کاربردهایی که فضا محدود است یا شرایط محیطی شدید است، جایگزین تابلوهای عایق هوای حجیم (AIS) می شود.

مزایای محصول

هنگام ارزیابی تابلو برق ولتاژ متوسط ​​35 کیلوولت SF6 مهر و موم شده، راه حل Lugao Power از طریق پنج مزیت عمده برجسته می شود:

1. قابلیت اطمینان فوق العاده بالا: از آنجایی که گاز SF6 استحکام دی الکتریک برتری را ارائه می دهد (تقریباً 3 برابر هوا)، اجزای داخلی در برابر گرد و غبار، رطوبت، مه نمک و آلودگی مصون هستند. این منجر به نرخ شکست بسیار پایین - کمتر از 0.1٪ در طول ده سال کار می شود.

2. ردپای فشرده: طراحی مهر و موم شده فاصله های فاز به فاز و فاز به زمین را به شدت کاهش می دهد. یک واحد اصلی حلقه معمولی 35 کیلوولت Lugao SF6 تنها 1.2 متر مربع در هر فیدر اشغال می کند، در مقایسه با 3.5 متر مربع برای AIS. این امر به شرکت‌های برق و کارخانه‌های صنعتی اجازه می‌دهد تا در ردپای ساختمان‌های موجود مقاوم‌سازی یا گسترش یابند.

3. عملیات بدون نیاز به تعمیر و نگهداری: از آنجایی که تمام قطعات متحرک در یک محیط خشک و مهر و موم شده SF6 کار می کنند، نیازی به تمیز کردن منظم، تنظیم تماس یا تست مقاومت عایق نیست. تنها بررسی توصیه شده، خواندن گیج فشار گاز هر شش ماه یکبار است. در طول عمر 20 ساله، این امر تا 70 درصد در هزینه های عملیاتی صرفه جویی می کند.

4. افزایش ایمنی برای پرسنل: مخزن جوش داده شده با فلز محصور شده برای مهار خطای قوس داخلی (IAC) تا 50kA/1s رتبه بندی شده است. حتی تحت یک خطای داخلی، شیر فشار شکن گازهای داغ را به یک مجرای اگزوز ایمن هدایت می کند - هرگز به سمت اپراتور. همه اینترلاک ها با استاندارد IEC 62271-200 مطابقت دارند.

5. عملکرد در تمام آب و هوا: از -40 درجه سانتیگراد در پستهای آلپ تا +55 درجه سانتیگراد در مزارع خورشیدی بیابانی، این تابلو برق 35 کیلوولت ولتاژ متوسط ​​SF6 مهر و موم شده بدون کاهش افت کار می کند. هیچ گرمایش یا تهویه مطبوع در داخل محفظه مورد نیاز نیست.

ویژگی های محصول

● تابلو برق 35 کیلو ولت ولتاژ متوسط ​​SF6 لوگائو پاور دارای ویژگی های فنی خاص زیر است:

1. مخزن فولاد ضد زنگ جوش داده شده: ضخامت 3 میلی متر، درجه 316 لیتر، نشت هلیوم کمتر از 0.1٪ در سال تست شده است. بدون واشر یا حلقه های O در معرض جو.

2. سوئیچ سه موقعیت: سوئیچ یکپارچه شکست بار، جدا کننده و کلید زمین در یک مکانیسم. اینترلاک مکانیکی از عملکردهای توالی نادرست جلوگیری می کند.

3. گیج فشار SF6 (درجه حرارت جبران شده): خوانش فشار واقعی را بدون توجه به دمای محیط ارائه می دهد. منطقه سبز = 0.12-0.14 مگاپاسکال (مطلق). کنتاکت های زنگ فشار کم برای نظارت از راه دور در دسترس هستند.

4. گزینه قطع کننده مدار خلاء: برای محافظت از فیدر، یک قطع کننده خلاء داخلی با عایق خارجی SF6 ظرفیت شکستگی بالای خلاء را با قدرت عایق SF6 ترکیب می کند. جریان قطع نامی اتصال کوتاه: 31.5 کیلو آمپر.

5. محفظه کابل: پوشش جلویی بزرگ و قابل جابجایی امکان دسترسی آسان برای نصب بند کابل را فراهم می کند. مناسب برای کابل های مسی یا آلومینیومی تک هسته ای تا 500 میلی متر مربع.

6. محرک مغناطیسی یا فنری: به عنوان یک محرک مغناطیسی (برای 100000 عملیات مکانیکی) یا مکانیزم فنر با انرژی ذخیره شده (برای پروژه های حساس به هزینه) موجود است.

7. گذرگاه تقلید پنل جلو: یک نمودار تک خطی حکاکی شده واضح با نشانگرهای LED برای موقعیت سوئیچ، وضعیت زمین و فشار SF6.

8. تماس های کمکی: 6NO + 6NC، دارای امتیاز برای 220 ولت DC، مستقیماً از شفت اصلی (بدون لغزش بادامک).

برنامه کاربردی محصول

تطبیق پذیری تابلو برق متوسط ​​35 کیلوولت SF6 مهر و موم شده آن را برای کاربردهای زیر مناسب می کند:

1. مزارع بادی: در پایه برج هر توربین یا در حلقه های جمع کننده سکوهای دریایی استفاده می شود. در برابر لرزش، اسپری نمک و فضاهای محدود مقاومت می کند.

2. نیروگاه های خورشیدی PV: در خروجی های جعبه ترکیبی و سمت اولیه ترانسفورماتور افزایش دهنده نصب می شوند. طراحی مهر و موم شده از ورود گرد و غبار در محیط های بیابانی جلوگیری می کند.

3. پست‌های صنعتی: کارخانه‌های فولاد، کارخانه‌های سیمان و تأسیسات پتروشیمی که در آن‌ها تولید مستمر نیاز به زمان بالا دارد. تابلو برق SF6 موتورهای بزرگ (3MW-10MW) و کوره های قوس الکتریکی را تغذیه می کند.

4. مراکز داده: منبع ورودی قابل اعتماد 35 کیلوولت را برای ژنراتورهای پشتیبان و سیستم های UPS فراهم می کند. اندازه جمع و جور آن فضای بیشتری را برای قفسه های IT باقی می گذارد.

5. پست های کششی راه آهن: برای راه آهن های برقی در سیستم های 27.5 کیلوولت یا 35 کیلوولت. راتابلو برق SF6تعویض مکرر (حداکثر 5000 عملیات در سال) را بدون سایش تماس انجام می دهد.

6. پست های زیرزمینی: در مراکز شهرها یا مجتمع های تجاری که زمین به شدت گران است. تابلو را می توان در دو طبقه در یک طاق به ارتفاع 2.5 متر قرار داد.

7. توزیع ثانویه شهری: به عنوان یک واحد اصلی حلقه ای (RMU) برای تغذیه بلوک های مسکونی یا پارک های صنعتی کوچک از یک حلقه 35 کیلوولت.

استانداردهایی که ما از آنها پیروی می کنیم

کلید 35 کیلو ولت ولتاژ متوسط ​​SF6 مهر و موم شده Lugao Power مطابق با استانداردهای بین المللی و صنعتی برای اطمینان از ایمنی، قابلیت اطمینان و عمر طولانی طراحی و تولید شده است.

جزئیات تولید

هر واحد از تابلو برق 35 کیلوولت ولتاژ متوسط ​​SF6 لوگائو پاور مراحل ساخت سختی را طی می کند:

● ساخت مخزن: صفحات فولادی ضد زنگ 316L برش لیزری به صورت ربات در یک جک جوش داده می شوند. همه جوش ها با رنگ نافذ و اشعه ایکس برای سوراخ های پین بازرسی می شوند. سپس هر مخزن با فشار 0.3 مگاپاسکال (2*فشار عملیاتی) به مدت 24 ساعت آزمایش می شود.

● تصفیه سطح: قسمت بیرونی فسفاته شده و با پودر پلی استر اپوکسی RAL 7035 (حداقل ضخامت 80 میکرومتر) پوشانده شده است. مقاومت در برابر پاشش نمک: 1000 ساعت.

● پردازش گاز SF6: پس از مونتاژ تمام اجزای داخلی (بوشینگ ها، کنتاکت ها، محرک ها)، مخزن تا کمتر از 10 Pa تخلیه می شود. سپس گاز SF6 با خلوص >99.97% تا 0.12 مگاپاسکال مطلق پر می شود. نقطه شبنم در کمتر از -50 درجه سانتیگراد تأیید می شود.

● تست استقامت مکانیکی: هر مکانیزم عملیاتی 500 بار (باز/بستن/زمین) روی یک میز تست قبل از مونتاژ نهایی چرخه می‌شود.

● تست ولتاژ بالا: تست ضربه رعد و برق با فرکانس توان 70 کیلوولت/1 دقیقه (خشک) و 110 کیلوولت/1.2/50 میکرو ثانیه.

● اندازه گیری تخلیه جزئی: کمتر از 5pC در ولتاژ نامی 1.1× (38.5kV). با یک آشکارساز PD باند پهن اندازه گیری می شود.

● تشخیص نشت: یک کاوشگر اسنیفر (ردیاب هالوژن) هر درز جوش و فلنج بوش را اسکن می کند. نرخ نشت تضمین شده < 0.1٪ در سال.

● قابلیت ردیابی: هر تابلو برق یک کد QR منحصر به فرد دریافت می کند. کد QR به گزارش تست کارخانه از جمله منحنی های تست فشار، سطوح PD و تاریخ پر شدن گاز پیوند دارد.

کلید SF6 مهر و موم شده در مقابل کلید عایق هوا (AIS)

سوالات متداول (سؤالات متداول)

Q1: تابلو برق 35 کیلوولت ولتاژ متوسط ​​SF6 مهر و موم شده هر چند وقت یکبار نیاز به شارژ مجدد دارد؟

A: در شرایط عادی، میزان نشت زیر 0.1٪ در سال است. در پر شدن اولیه 0.12 مگاپاسکال، بیش از 20 سال طول می کشد تا به آستانه هشدار (0.10 مگاپاسکال) کاهش یابد. توصیه می کنیم هر 6 ماه یکبار فشار سنج را چک کنید. معمولاً در دوره گارانتی یک ساله نیازی به پر کردن مجدد نیست، مگر اینکه مهر و موم خراب باشد.

Q2: آیا گاز SF6 برای محیط زیست مضر است؟ و آیا لوگائو جایگزین هایی ارائه می دهد؟

پاسخ: SF6 پتانسیل گرمایش جهانی بالایی دارد (GWP = 23500). با این حال، تابلو برق 35 کیلوولت ولتاژ متوسط ​​SF6 لوگائو کمتر از 2 کیلوگرم در هر واحد مصرف می‌کند و طراحی مخزن آب‌بندی شده ما عملاً انتشار گازهای گلخانه‌ای را حذف می‌کند. برای پروژه‌هایی که به گاز سبز نیاز دارند، ما یک پرکننده اختیاری «Green Gas» (C5-FK) با 99 درصد GWP کمتر ارائه می‌کنیم، البته با درجه عایق کمی کاهش‌یافته.

Q3: آیا می توانم این کار را انجام دهمتابلو برقدر فضای باز بدون محفظه اضافی استفاده شود؟

پاسخ: بله، تابلو برق 35 کیلو ولت ولتاژ متوسط ​​SF6 خود دارای استاندارد IP67 برای مخزن مهر و موم شده و IP4X برای محفظه ولتاژ پایین است. با این حال، برای نصب مستقیم در فضای باز، توصیه می کنیم گزینه "هود ضد آب و هوا" را سفارش دهید (به کل اتاقک امتیاز IP54 اضافه می کند). در غیر این صورت، آن را در داخل یک کیوسک یا ساختمان پست اصلی نصب کنید.

Q4: آیا گارانتی یک ساله گاز SF6 را پوشش می دهد؟

پاسخ: بله، اگر نشتی (با استفاده از آزمایش حباب صابون یا آشکارساز) در طول دوره گارانتی تأیید شود، لوگائو یک سیلندر گاز جایگزین را عرضه می کند و اتصالات را بدون هیچ هزینه ای دوباره مهر و موم می کند. با این حال، اگر نشت ناشی از آسیب فیزیکی باشد (به عنوان مثال برخورد لیفتراک به مخزن)، تعمیر قابل پرداخت است.

Q5: آیا می توانم یک رابط SCADA راه دور را به این تابلو برق تعبیه کنم؟

پاسخ: همه واحدها با کنتاکت های کمکی استاندارد 6NO+6NC آماده برای اتصال به RTU یا PLC هستند. برای نظارت پیشرفته، ما یک ماژول پلاگین اختیاری با خروجی‌های Modbus RTU (RS485) یا IEC 61850 (اترنت) ارائه می‌کنیم که فشار SF6، موقعیت سوئیچ و داده‌های شمارنده عملیات را در زمان واقعی ارائه می‌کند.
