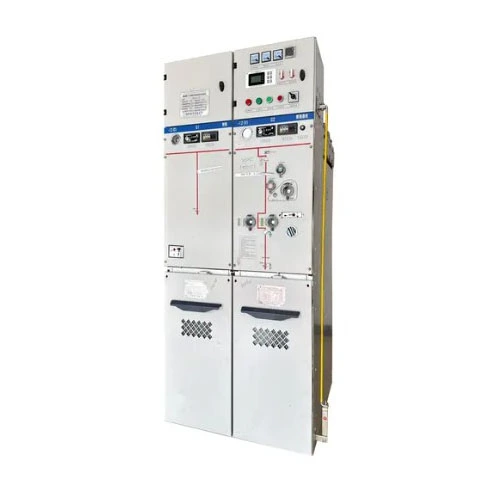

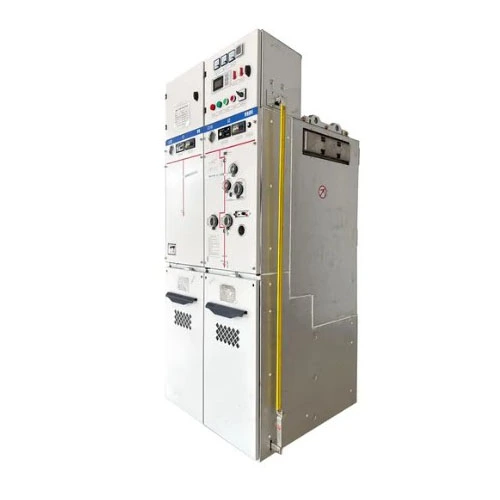

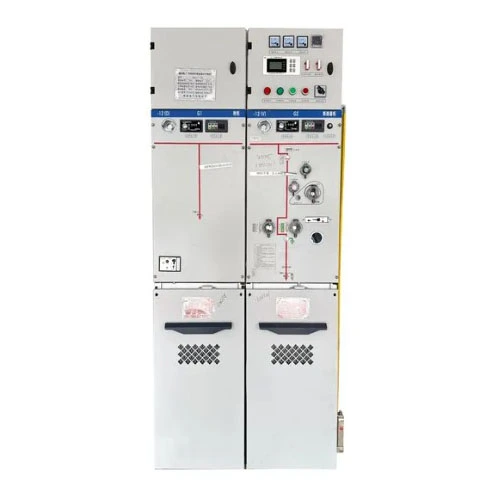

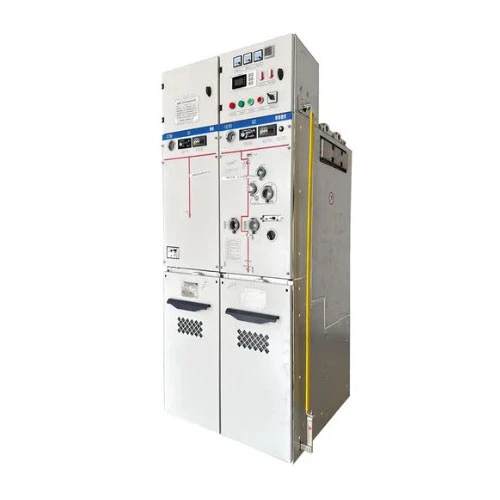

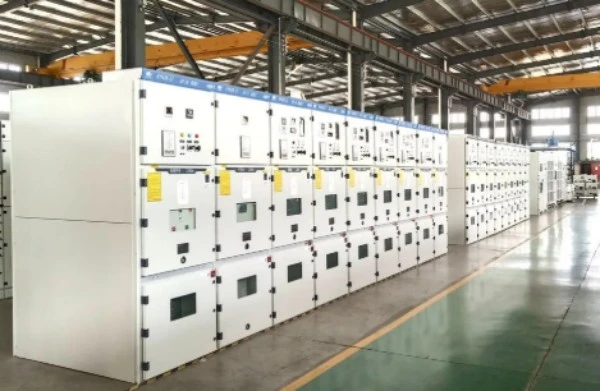

کلید SF6 عایق گاز فشرده RMU فلزی محصور شده

تابلو برق RMU فشرده با عایق گاز SF6 یک واحد توزیع برق کامل است که به طور کامل دستگاه های سوئیچ ولتاژ بالا، شین ها، سوئیچ های زمین و سایر اجزای هسته ای را در داخل مخزن گاز فولاد ضد زنگ پر شده با گاز SF6 به عنوان رسانه عایق قرار می دهد.

این محصول در درجه اول در سیستم های قدرت 12 کیلو ولت / 24 کیلو ولت استفاده می شودواحد اصلی حلقه (RMU)برنامه ها یا توزیع برق ترمینال

چه کاری می تواند انجام دهد؟

به عبارت ساده، توزیع برق، سوئیچینگ، حفاظت و کنترل را امکان پذیر می کند. توابع خاص عبارتند از:

1. ایجاد و قطع جریان بار - سوئیچینگ خط معمولی.

2. ایجاد و قطع جریان اتصال کوتاه - در ترکیب با فیوزها یا قطع کننده های مدار، برای محافظت از ترانسفورماتورها و خطوط به سرعت مدار را در هنگام خطا قطع کنید.

3. جداسازی و اتصال زمین - یک نقطه قطع قابل مشاهده و عملکرد زمین را برای اطمینان از ایمنی پرسنل تعمیر و نگهداری فراهم می کند.

4. اتصال و حفاظت کابل - به عنوان یک واحد ورودی/خروجی عمل می کند و حفاظت از جریان اضافه و اتصال کوتاه را برای خطوط کابل فراهم می کند.

به دلیل ساختار کاملاً مهر و موم شده، این محصول به ویژه برای محیط های خشن (به عنوان مثال، ارتفاع زیاد، رطوبت، پاشش نمک، گرد و غبار شدید) یا مکان های محدود (مانند مراکز تجاری، مجتمع های مسکونی، مزارع بادی) مناسب است. این یک جایگزین ایده آل برای واحدهای اصلی حلقه عایق هوای سنتی است.

پارامتر محصول (مشخصات)

در زیر پارامترهای فنی استاندارد تابلو برق فشرده فلزی RMU با عایق گاز SF6 تولید شده توسطلوگائو پاور Co., Ltd.:

ویژگی محصول و کاربرد (فرمت پرسش و پاسخ)

Q1: بزرگترین ویژگی این تابلو برق فشرده فلزی RMU با عایق گاز SF6 چیست؟

A: بزرگترین ویژگی فشردگی شدید و طراحی کاملاً عایق است. در مقایسه با RMU های عایق هوای سنتی، محصول ما تقریباً 70 درصد حجم را کاهش می دهد و در عین حال عملکرد الکتریکی برتر را حفظ می کند. تمام قطعات برقی با ولتاژ بالا به طور کامل در داخل یک مخزن گاز فولادی ضدزنگ مهر و موم شده اند و تحت تأثیر تراکم خارجی، آلودگی یا حیوانات کوچک قرار نمی گیرند --- واقعاً 30 سال کارکرد بدون تعمیر و نگهداری انجام می شود. بعلاوه، واحد اصلی حلقه عایق SF6 ما دارای طراحی مدولار است که امکان ترکیب انعطاف پذیری از واحدهای ورودی/خروجی، واحدهای اندازه گیری، واحدهای PT و غیره را با توجه به نیاز کاربر فراهم می کند.

Q2: در محیط های خشن چقدر قابل اعتماد است؟

A: بسیار قابل اعتماد. مخزن گاز با استفاده از جوشکاری لیزری و تشخیص نشت هلیوم، با نرخ نشت سالانه زیر 0.1٪ تولید می شود که از پایداری طولانی مدت فشار گاز SF6 اطمینان می دهد. حتی در سرمای شدید -40 درجه سانتیگراد یا دمای بالای +55 درجه سانتیگراد یا در ارتفاعات تا 3000 متر، محصول ما سطح عایق درجه بندی شده خود را حفظ می کند. بسیاری از مشتریان این تابلوی فشرده RMU را در مزارع بادی و معادن ساحلی نصب کرده‌اند، جایی که سال‌ها بدون هیچ گونه حادثه فلاش‌اور عایق کار کرده است.

Q3: محصول چه طرح های ایمنی دارد؟

پاسخ: ایمنی اولویت اصلی ما است. این محصول دارای یک سیستم اینترلاک "پنج پیشگیری" است (جلوگیری از عملکرد نادرست قطع کننده مدار، جلوگیری از تعویض جداگرها در زیر بار، جلوگیری از بسته شدن سوئیچ اتصال به زمین در هنگام برق، جلوگیری از انرژی دهی با زمین بسته، و جلوگیری از ورود به محفظه های برقی). علاوه بر این، مخزن گاز دارای رتبه خطای قوس داخلی IAC AFLR 20kA/1s است، با کانال های کاهش فشار که انرژی قوس را به یک منطقه امن خارج از محفظه هدایت می کند. یک پنجره مشاهده بر روی پانل عملیات نمای واضحی از وضعیت شکاف ایزوله ارائه می دهد.

Q4: برای چه سناریوهای کاربردی خاصی مناسب است؟

A: محصول ما به طور گسترده در حالات زیر استفاده می شود:

● مجتمع های مسکونی شهری، ساختمان های تجاری --- به عنوان واحدهای اصلی ورودی و توزیعی در پست ها، صرفه جویی در فضای طبقه.

● مزارع بادی، نیروگاه های فتوولتائیک --- به عنوان واحدهای RMU در پست های فشرده، مقاوم در برابر تغییرات دما.

● پارک‌های صنعتی، کارخانه‌ها ---حفاظت از ترانسفورماتورهای کوچک و متوسط، جایگزینی فیوزهای سنتی.

● مترو، تونل، فرودگاه --- گره های منبع تغذیه با قابلیت اطمینان بالا که به نرخ خرابی پایین نیاز دارند.

● مراکز داده --- بارهای سطح A با الزامات بسیار بالا برای تداوم تامین، امکان انتقال خودکار نیرو در حالت آماده به کار با اتوماسیون را فراهم می کند.

● معادن، بنادر --- محیط های غبارآلود و مرطوب که ساخت و ساز کاملاً مهر و موم شده یک مزیت آشکار است.

چه به یک یا صدها واحد از تابلو برق فشرده فلزی RMU با عایق گاز SF6 نیاز داشته باشید، ما می توانیم راه حل های استاندارد یا سفارشی ارائه کنیم.

جزئیات تولید (مزایای نسبت به رقبا)

مقایسه تفصیلی: Lugao Power در مقابل برندهای معمولی

مزایای اصلی متمایز ما:

1. واقعاً "بدون تعمیر و نگهداری": برندهای معمولی ادعا می کنند که بدون نیاز به تعمیر و نگهداری هستند اما نرخ نشت گاز سالانه آنها بیش از 1٪ است که هر 3 تا 5 سال یکبار نیاز به پر کردن مجدد دارند.لوگائو پاوراز یک حلقه مهر و موم دوتایی + ساختار مهر و موم سخت فلزی با نرخ نشتی سالانه ≤0.1٪ استفاده می کند - بدون نیاز به پر کردن مجدد در طول عمر طراحی.

2. سازگاری شدید با محیط: محصول ما آزمایشات نوع دمای پایین -45 درجه سانتیگراد و درجه حرارت بالا +60 درجه سانتیگراد و آزمایش اسپری نمک 720 ساعته (معمولی = 96 ساعت) را پشت سر گذاشته است - مناسب برای مناطق ساحلی و کوهستانی.

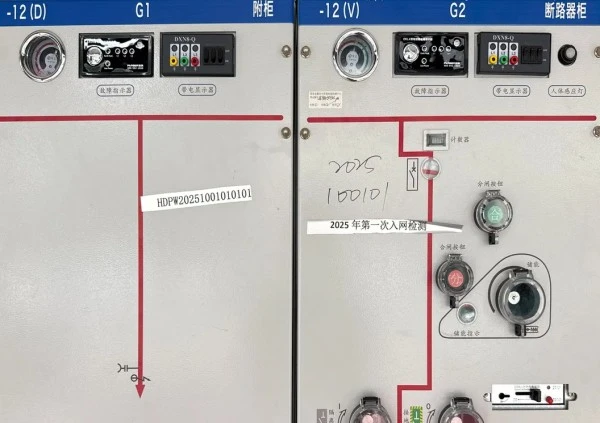

3. عملکرد کاربر پسند: موقعیت سوئیچ ها، وضعیت اتصال به زمین و حالت های باز/بسته همگی روی پنل کد رنگی دارند و دسته عملیات بازخورد نیرو را برای جلوگیری از عملکرد نادرست ارائه می دهد.

4. قابلیت مقاومت در برابر اتصال کوتاه بالاتر: استاندارد به 20kA/3s نیاز دارد. ما با حاشیه 25kA/3s و حداکثر مقاومت 63kA طراحی می کنیم --- بیش از میانگین صنعت تا 15%.

سوالات متداول (سؤالات متداول)

Q1: آیا گاز SF6 در این تابلو برق فشرده فلزی RMU با عایق گاز SF6 سازگار با محیط زیست است؟ آیا بعداً حذف خواهد شد؟

پاسخ: در حال حاضر، SF6 بهترین گاز عایق باقی مانده است، اما ما قبلاً نسخه های سازگار با محیط زیست (C4 یا هوای خشک) را توسعه داده ایم. مخزن گاز واحدی که خریداری می کنید بسیار خوب مهر و موم شده است و حداقل نشتی در 30 سال کارکرد دارد. اگر در آینده به یک مقاوم سازی سازگار با محیط زیست نیاز باشد، می توانیم خدمات کامل تعویض مخزن گاز را ارائه دهیم.

Q2: اگر فشار گاز در حین کار کاهش یابد، چه کاری باید انجام دهم؟

A: محصول ما به صورت استاندارد با یک سنج چگالی گاز (با تماس زنگ فشار کم) عرضه می شود. هنگامی که فشار به 0.25 بار (نسبی) کاهش می یابد، یک سیگنال هشدار به سیستم کنترل ارسال می شود. در آن مرحله، باید درخواست قطع برق داده شود، و تیم پس از فروش ما برای بررسی نشتی و پر کردن مجدد SF6 بازدید خواهد کرد. در شرایط عادی، پر کردن مجدد به دلیل نشتی تقریباً هرگز مورد نیاز نیست.

Q3: آیا محصول می تواند با سیستم های اتوماسیون توزیع موجود سازگار شود؟

ج: قطعا. گاز SF6 ما در این RMU فشرده با عایق گاز SF6 با رابط های DTU و فضایی برای مکانیسم های عملیاتی الکتریکی محفوظ است. با افزودن یک ماژول الکتریکی و کابل‌های کنترل، می‌توان آن را به پروتکل‌های ارتباطی IEC 60870-5-101/104 یا Modbus متصل کرد تا به باز کردن/بستن از راه دور، خواندن جریان/ولتاژ و بارگذاری نشانگر خطا دست یابد.

چرا Lugao Power را انتخاب کنید؟

تاسیس در سال 2016：لوگائو پاور یک تولید کننده حرفه ای تجهیزات انتقال و توزیع برق با ولتاژ متوسط ​​و بالا با کارخانه خود و قابلیت های تحقیق و توسعه، تولید و فروش یکپارچه است.

3000+ متر مربع امکانات تولیدی:مرکز تولید ما از ساخت، مونتاژ، بازرسی و آزمایش ترانسفورماتورهای قدرت، RMU ها، تابلو برق و سایر تجهیزات توزیع برق پشتیبانی می کند.

بیش از 30 کشور ارائه شده：محصولات Lugao Power به بیش از 30 کشور صادر شده است و به شبکه های برق، صنعتی، زیرساخت ها، انرژی های تجدیدپذیر و سایر پروژه های بین المللی خدمات رسانی می کند.

دارای گواهینامه ISO9001 و SGS:مدیریت کیفیت و فرآیندهای تولید ما توسط گواهینامه های ISO 9001 و SGS پشتیبانی می شوند. محصولات قابل اجرا با گواهینامه های CE و CCC نیز در دسترس هستند.

60+ کارکنان فنی:تیم فنی ما از طراحی محصول، پیکربندی پروژه، راه حل های سفارشی و مستندات فنی برای نیازهای مختلف توزیع برق پشتیبانی می کند.

پشتیبانی از پروژه مستقیم کارخانه:از انتخاب محصول و طراحی فنی گرفته تا ساخت، آزمایش، تحویل و پشتیبانی پس از فروش، Lugao Power پشتیبانی یکپارچه برای پروژه های توزیع برق جهانی ارائه می دهد.
