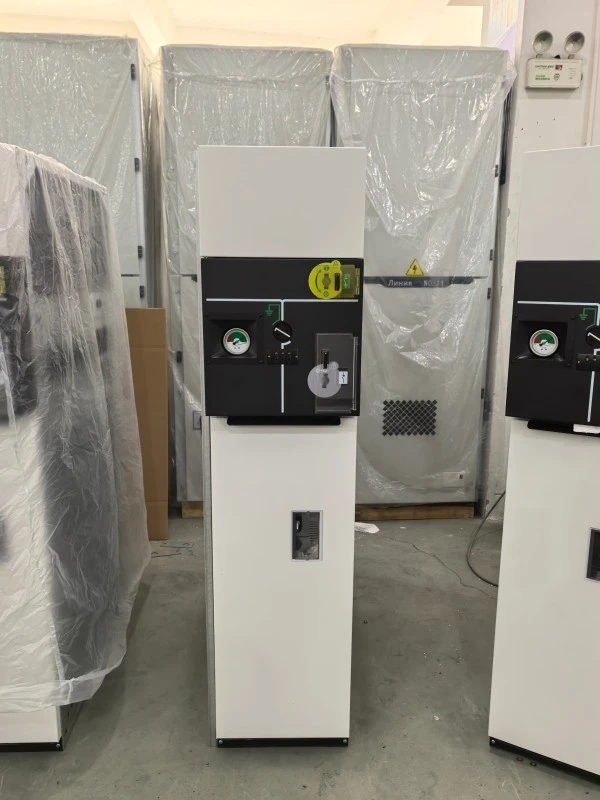

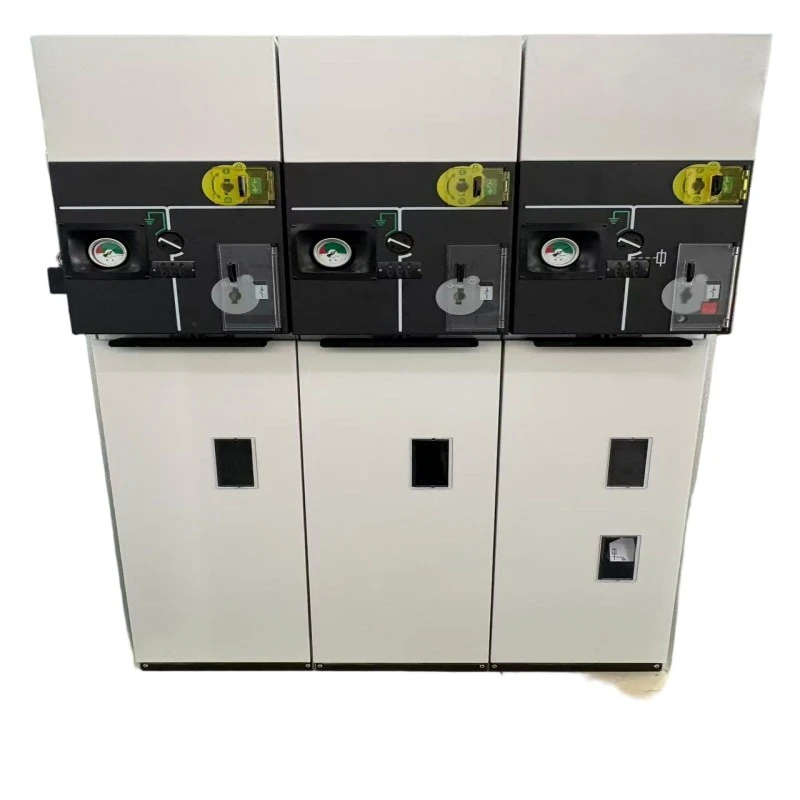

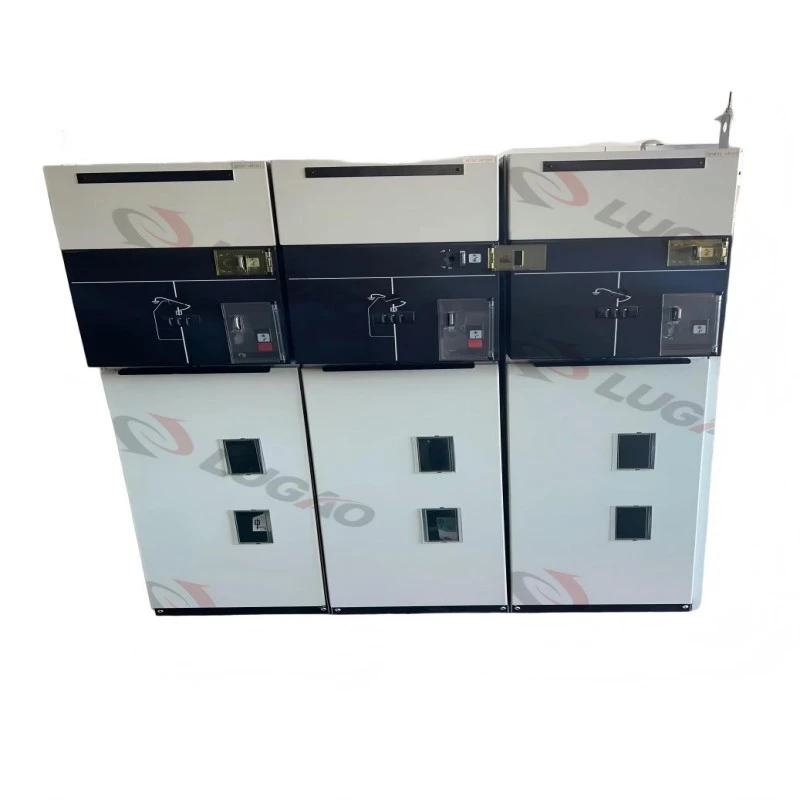

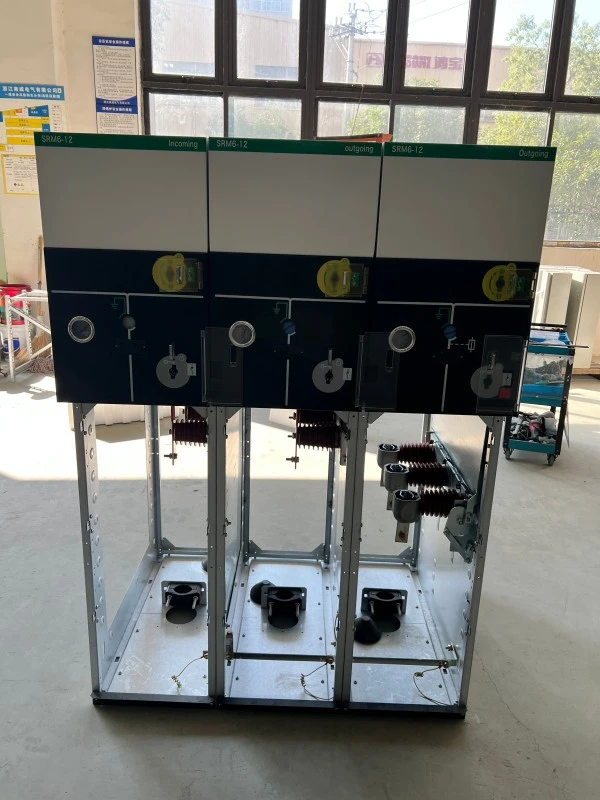

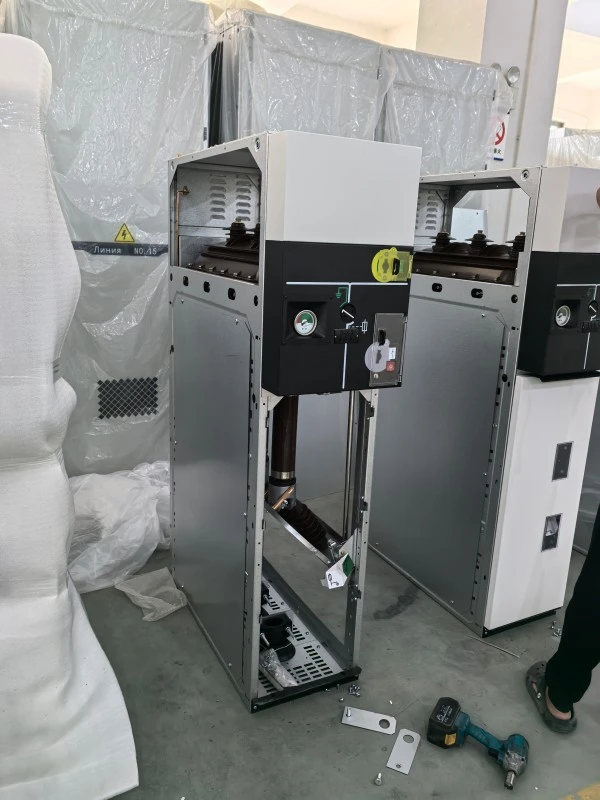

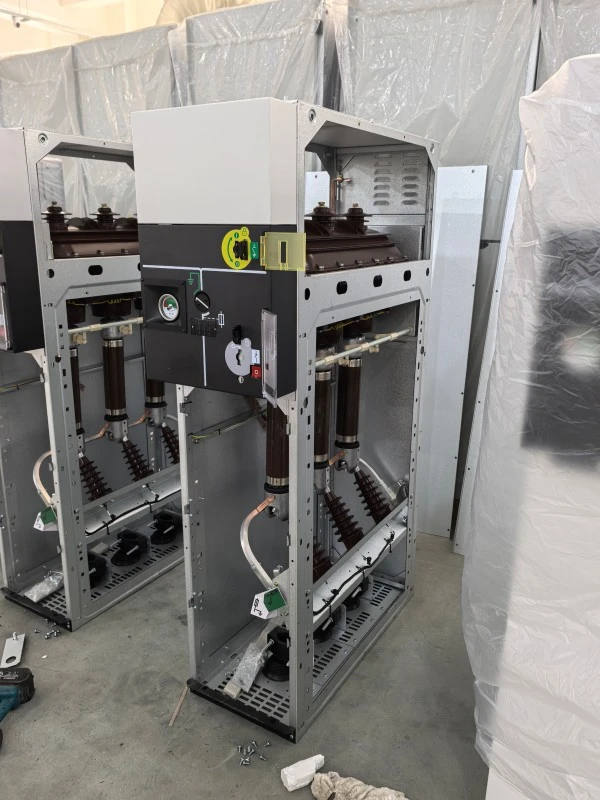

کم گاز سیستم اینترلاک فلزی RMU محصور شده است

سیستم کم گاز اینترلاک فلزی RMU (حلقه واحد اصلی) یک تابلو برق مونتاژ شده و آزمایش شده در کارخانه است که برای شبکه های توزیع ولتاژ متوسط ​​(تا 24 کیلوولت) طراحی شده است. این فناوری گاز عایق SF6 یا بدون SF6 را با سیستم اینترلاک فشار کم گاز مکانیکی و الکتریکی ترکیب می کند.

کاری که انجام می دهد:

RMU به طور ایمن ترانسفورماتورها و مدارهای کابلی را در شبکه های حلقه ای متصل، جداسازی و محافظت می کند. "سیستم اینترلاک کم گاز" به طور خودکار از عملکرد (بستن یا زمین) جلوگیری می کند وقتی فشار گاز داخلی به زیر آستانه ایمن می رسد - خطرات قوس داخلی به دلیل استحکام دی الکتریک ناکافی را از بین می برد. ساختار محصور شده با فلز، حفاظت فیزیکی قوی و محافظ الکترومغناطیسی را فراهم می کند.

توابع کلیدی:

● ساخت/شکستن بار

● عملکرد سوئیچ زمین با اینترلاک

● حفاظت از جریان خطا (با فیوز یا رله)

● آلارم و قفل فشار کم گاز

● ایزولاسیون قابل مشاهده در زیر محفظه فلزی

هر RMU فلزی محصور در سیستم کم گاز از Lugao Power با استانداردهای IEC 62271-200 و GB/T 3906 مطابقت دارد و از یکپارچگی یکپارچه در شبکه های هوشمند اطمینان می دهد.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

ویژگی های اصلی (با بخش پرسش و پاسخ)

ویژگی 1: مکانیسم درهم تنیده فشار کم گاز

در صورت ناکافی بودن چگالی گاز از بسته شدن یا ارت شدن جلوگیری می کند.

قفل مکانیکی + بازخورد تماس کمکی به RTU.

ویژگی 2: محفظه فلزی، مخزن کاملا مهر و موم شده

مخزن فولاد ضد زنگ با جوش لیزری.

بدون قطعات زنده در معرض خارجی.

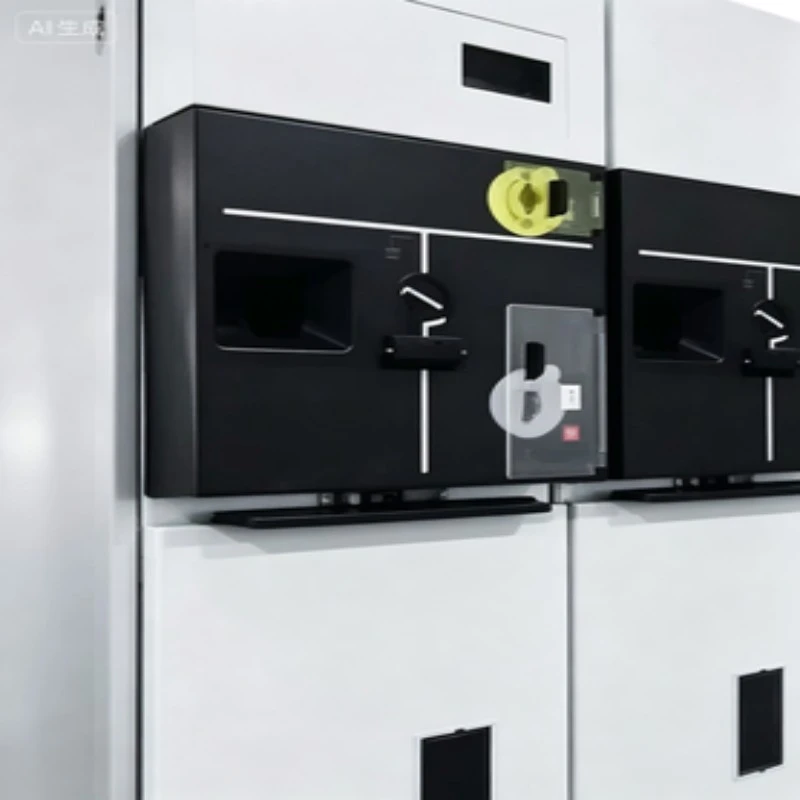

ویژگی 3: اینترلاک مکانیکی/الکتریکی یکپارچه

●کلید بار – کلید ارت – زنجیر قفل درب جلو.

مقررات قفل کلید و قفل.

ویژگی 4: طراحی فشرده و مدولار

عرض کمتر از 375 میلی متر در هر واحد.

قابل افزایش در هر دو طرف

ویژگی 5: سیستم گاز سازگار با تعمیر و نگهداری

دریچه های خود آب بندی؛ گیج فشار گاز با ناحیه کم فشار که با رنگ قرمز مشخص شده است.

برنامه های کاربردی

1. شبکه های توزیع ثانویه (مجتمع های مسکونی و تجاری)

2. ایستگاه های جمع آوری نیروی بادی/خورشیدی (سازگاری با محیط زیست)

3. اتاق های تابلو برق هاب شارژ EV

4. فیدرهای پشتیبان مرکز داده

5. شبکه های حلقه کارخانه های صنعتی

پرسش و پاسخ --- ویژگی محصول شیرجه عمیق

Q1: آیا اینترلاک گاز کم بر سرعت عملکرد عادی تأثیر می گذارد؟

A: خیر. تحت فشار معمولی، اینترلاک شفاف است. تنها زمانی که گاز نشت می کند (مثلاً به دلیل کهنه شدن مهر و موم) قفل درگیر می شود --- معمولاً پس از 10+ سال. در هنگام تعویض روتین تاخیر صفر اضافه می کند.

Q2: فاصله معمولی پر کردن مجدد گاز چیست؟

A: برای نسخه SF6،> 20 سال در شرایط عادی. اینترلاک گاز کم یک زنگ هشدار را قبل از سطح بحرانی ایجاد می کند و امکان تعمیر و نگهداری برنامه ریزی شده را فراهم می کند.

Q3: آیا RMU فلزی محصور شده در سیستم کم گاز برای اتوماسیون شبکه هوشمند مناسب است؟

ج: قطعا. هر واحد کنتاکت های کمکی را برای هشدار کم گاز، وضعیت قفل و موقعیت سوئیچ فراهم می کند --- سازگار با IEC 61850 از طریق RTU.

جزئیات تولید

فرآیند تولید

●Lugao Power Co., Ltd. هر فلز محصور در سیستم کم گاز اینترلاک را تولید می کندRMUدر یک اتاق تمیز کلاس 100000 برای پر کردن گاز. مراحل اصلی تولید:

1. برش لیزری مخزن و جوشکاری رباتیک --- آزمایش نشت هلیوم (<1×10-6 mbar·L/s).

2. خشک کردن و گاز زدایی با خلاء --- میزان رطوبت ≤10ppm.

3. مونتاژ اینترلاک مکانیکی --- تست استقامت 5000 چرخه.

4. کالیبراسیون کم گاز اینترلاک --- با استفاده از کلیدهای فشار دقیق و مکانیزم های بادامک.

5. تست نهایی الکتریکی --- مقاومت فرکانس توان (42kV/1min برای واحدهای 12kV).

6. شماره سریال منحصر به فرد --- قابل ردیابی به گواهی مواد خام.

کنترل کیفیت

هر RMU 100٪ تست پذیرش کارخانه (FAT) در هر IEC را انجام می دهد.

عملکرد اینترلاک گاز در سه نقطه فشار تأیید شده است: عادی، زنگ هشدار، قفل.

اندازه گیری تخلیه جزئی <5pC در 1.2Ur.

گواهینامه ها و تضمین کیفیت

چرا Lugao Power Co., Ltd. را انتخاب کنید؟

● 15+ سال در تابلو برق فشار متوسط.

● پشتیبانی از چرخه حیات - قطعات یدکی به مدت 10 سال تضمین شده است.

● مهندسی سفارشی - نظارت بر کم گاز از راه دور، بخاری یا CT را اضافه کنید.

هنگامی که یک RMU فلزی محصور در سیستم کم گاز اینترلاک را از Lugao خریداری می کنید، نه تنها یک محصول، بلکه یک شریک در امنیت شبکه دریافت می کنید.

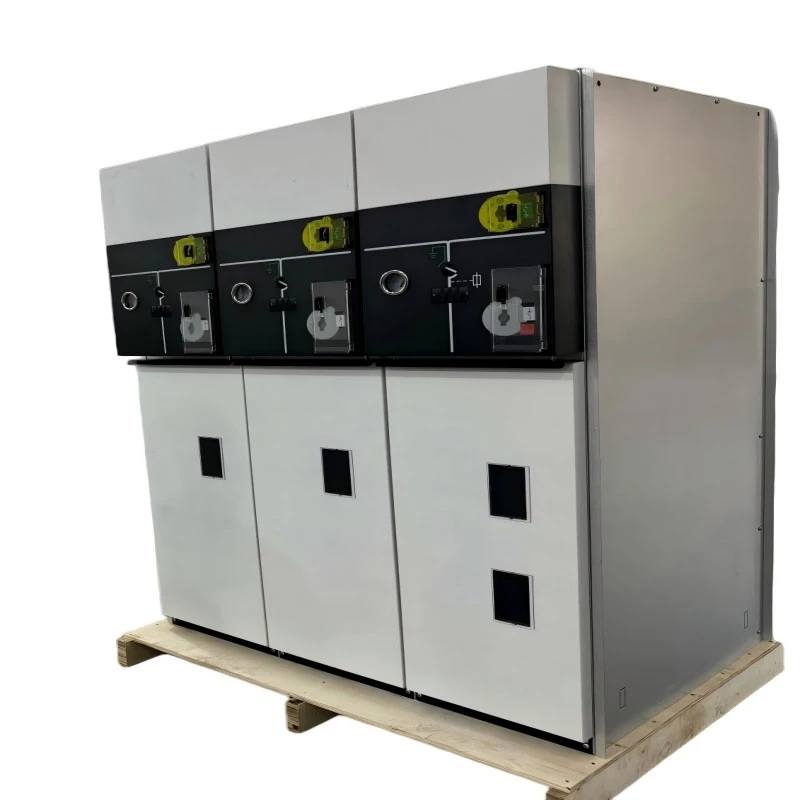

بسته بندی و تحویل

بسته بندی

1. RMU فردی: مهر و موم شده در کیسه پلی اتیلن ضد الکتریسیته ساکن + خشک کننده.

2. بالشتک: فوم EPE 30 میلی متری در داخل جعبه چوبی.

3. جعبه بیرونی: تخته سه لا با عملیات حرارتی (برای صادرات مطابق با ISPM-15).

4. علامت گذاری: شکننده، مرکز ثقل، برچسب پر از گاز، هشدار قفل.

تحویل

1. بندر: شانگهای / نینگبو.

2. زمان سرب: 25 روز کاری برای واحدهای استاندارد 630A (سفارش نمونه 15 روز).

3. اسناد حمل و نقل: لیست بسته بندی، فاکتور تجاری، بارنامه، گزارش آزمایش، گواهی کالیبراسیون اینترلاک.

یادداشت حمل و نقل گاز

SF6 یا واحدهای پر شده با گاز اکو به عنوان "کالاهای غیرخطرناک" تحت استاندارد UN 3166 (ماشین آلات با گاز) حمل می شوند. تمام شیرها آب بندی و محافظت می شوند.

سوالات متداول

Q1: دوره گارانتی برای RMU فلزی محصور در سیستم کم گاز چقدر است؟

پاسخ: Lugao Power 12 ماه از تاریخ راه اندازی یا 18 ماه پس از ارسال (هر کدام زودتر) ارائه می دهد. مکانیسم اینترلاک کم گاز به مدت 5 سال پوشش داده می شود.

Q2: آیا می توان قفل کم گاز را در مواقع اضطراری دور زد؟

A: بدون طراحی. دور زدن ایمنی را از بین می برد. در عوض، ما یک کیت شارژ مجدد گاز موقت برای بازگرداندن فشار در عرض 30 دقیقه ارائه می دهیم. همیشه lockout-tagout را دنبال کنید.

Q3: آیا آموزش نصب را ارائه می دهید؟

ج: بله. ما راهنمایی ویدیویی از راه دور را رایگان و آموزش در محل را برای سفارش های بالای 10 واحد ارائه می دهیم.

Q4: چگونه می توانم عملکرد اینترلاک گاز کم را قبل از نصب تأیید کنم؟

پاسخ: از پورت تست روی مانیتور چگالی گاز استفاده کنید. گاز را به آرامی رها کنید - در آستانه آلارم (0.03 مگا پاسکال) یک رله زنگ را می شنوید. در آستانه قفل (0.02 مگاپاسکال) شفت عملکرد سوئیچ به طور مکانیکی مسدود می شود. این در ویدیوی کارخانه ما نشان داده شده است.

Q5: آیا این RMU با گاز بدون SF6 سازگار است؟

ج: بله. Lugao Power یک RMU فلزی محصور در سیستم کم گاز با مخلوط N2/SF6 (70٪/30٪) یا گاز مبتنی بر C4-FN ارائه می دهد. (میانگین گاز و آستانه های اینترلاک مطابق با سیستم عایق انتخاب شده پیکربندی می شوند.) آستانه فشار اینترلاک برای هر نوع گاز دوباره محاسبه می شود.
