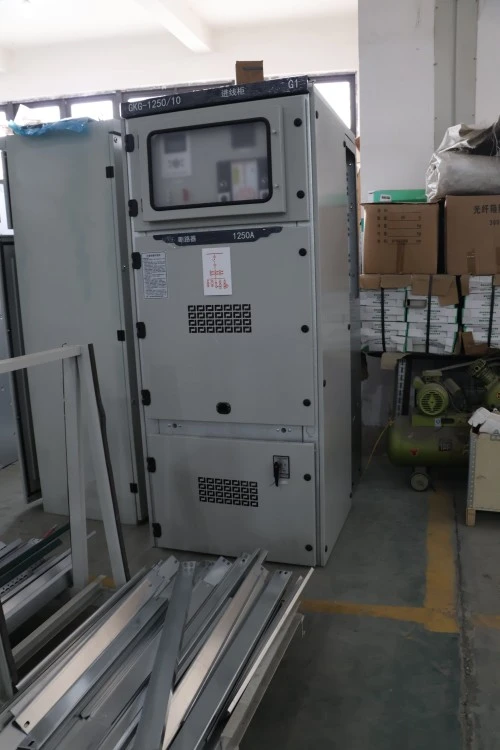

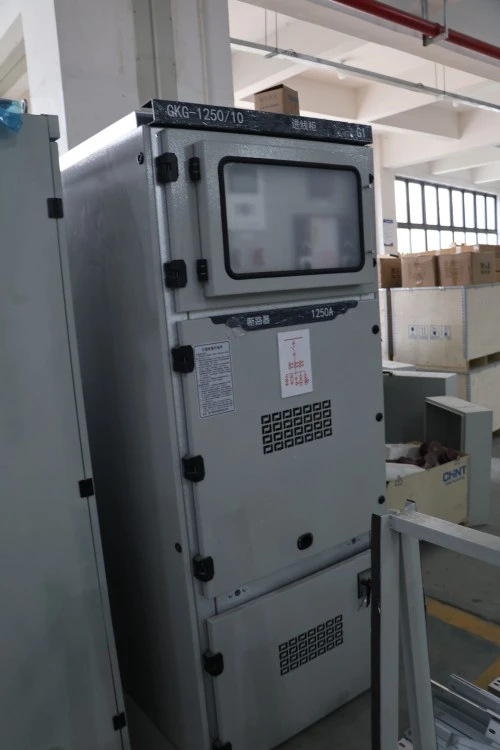

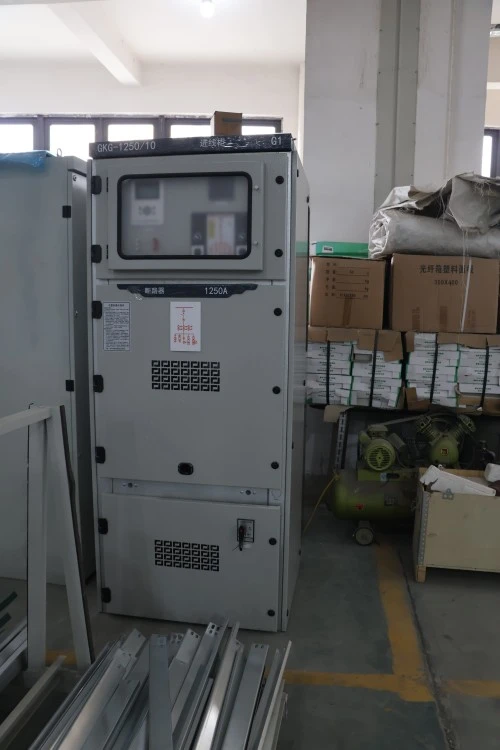

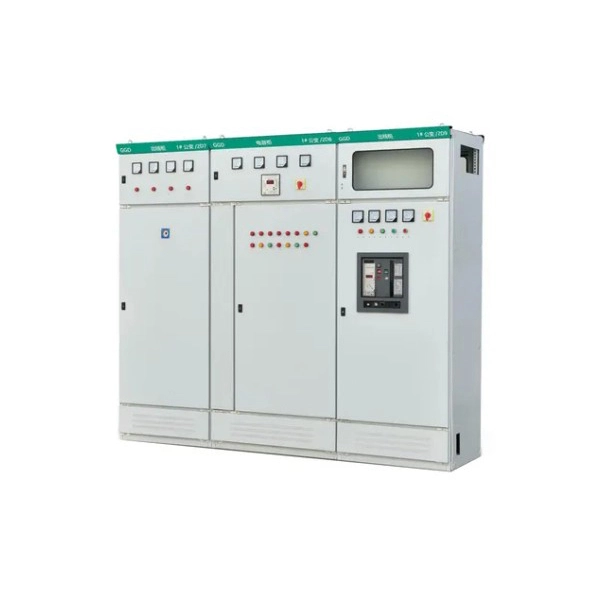

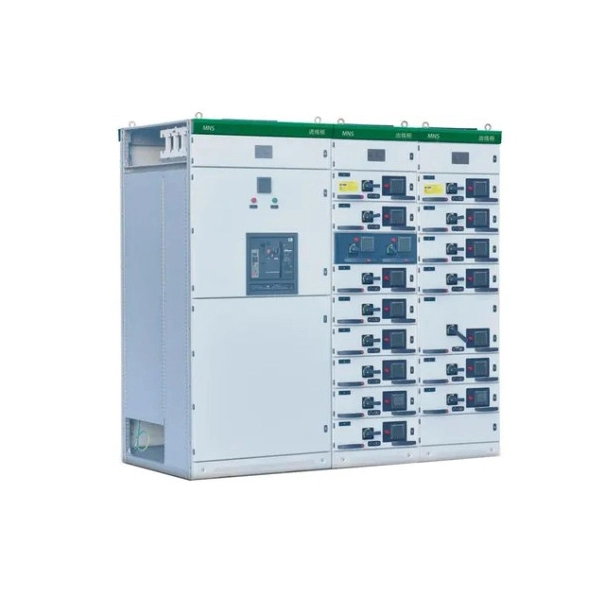

کابینت کنترل سوئیچ دنده قابل برداشت

کابینت کنترل سوئیچ دنده قابل برداشت یک استمتوسطواحد تابلو برق محصور در فلزکه در آن اجزای کلیدی مانند کلیدهای مدار را می توان به صورت فیزیکی از محفظه اصلی برای بازرسی، نگهداری یا تعویض خارج کرد. برخلاف دنده سوئیچ ثابت، این واحد به اپراتورها اجازه می دهد تا بدون قطع برق کل سیستم شینه، یک بریکر را جدا و جدا کنند. به طور گسترده ای برای کنترل، حفاظت و جداسازی تجهیزات الکتریکی در کارخانه های صنعتی، پست ها و ساختمان های تجاری استفاده می شود. به زبان ساده، جریان برق را مدیریت می کند و در عین حال ایمنی اپراتور و تداوم سیستم را تضمین می کند.

پارامترهای محصول (مشخصات)

صدور گواهینامه و تضمین کیفیت

لوگائو بر اساس الزامات فنی پروژه و استانداردهای قابل اجرا مانند IEC 62271-200، تابلو برق ولتاژ متوسط ​​قابل برداشت می‌سازد. قبل از حمل و نقل، گزارش های تست معمول و عکس های بازرسی را می توان طبق توافق نامه فنی تایید شده ارائه کرد.

• طراحی و آزمایش بر اساس IEC 62271-200
• تست مقاومت فرکانس برق
• تست عملیات مکانیکی
• تست عملکرد اینترلاک
• بازرسی سیم کشی ثانویه
• آزمایش تخلیه جزئی در صورت لزوم
• گزارش تست کارخانه قبل از حمل و نقل

ویژگی های محصول و برنامه های کاربردی

Q1: چه چیزی باعث می شودکلید قابل برداشتکابینت کنترل سوئیچ ایمن تر از نوع ثابت است؟

پاسخ: طراحی قابل برداشت، هنگام بیرون کشیدن، بریکر را از شینه های زنده جدا می کند. این یک شکاف قطع قابل مشاهده ایجاد می کند و خطرات فلاش قوس تصادفی را در طول تعمیر و نگهداری از بین می برد. Lugao مکانیزم‌های شاتر را اضافه می‌کند که به‌طور خودکار تماس‌های ثابت را هنگام بیرون کشیدن ماژول پوشش می‌دهد و ایمنی را بیشتر می‌کند.

Q2: چه برنامه هایی برای این کابینت مناسب هستند؟

پاسخ: ایده آل برای:

● نیروگاه ها (توزیع برق کمکی)

● مراکز داده (نیاز به قابلیت اطمینان بالا و تعویض سریع شکن دارند)

● تاسیسات نفت و گاز (ایزوله ایمن در مناطق خطرناک با گزینه IP54)

● سیستم های مترو و ریلی (عملیات قطع کننده مکرر تحت بار)

● کارخانه های معدن و فولاد (مقاومت در برابر اتصال کوتاه بالا مورد نیاز است)

Q3: آیا می توان آن را با نظارت هوشمند ادغام کرد؟

ج: بله.لوگائوسنسورها و ماژول های ارتباطی اختیاری (Modbus، IEC 61850) را برای نظارت از راه دور موقعیت هر ماژول قابل برداشت ارائه می دهد.

جزئیات تولید و مزایای رقابتی

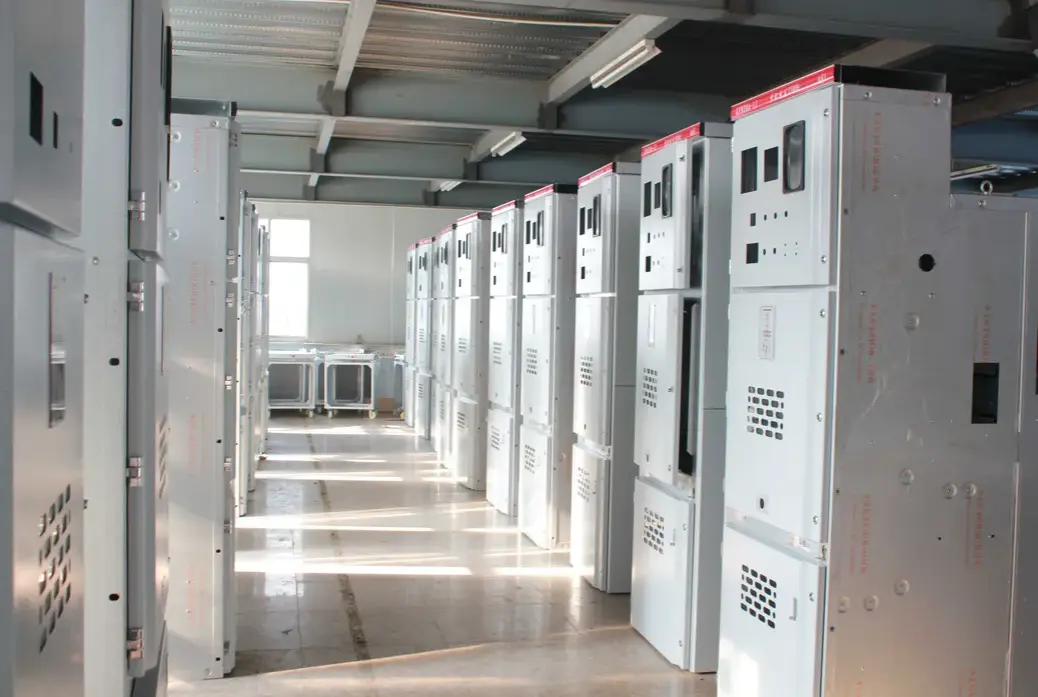

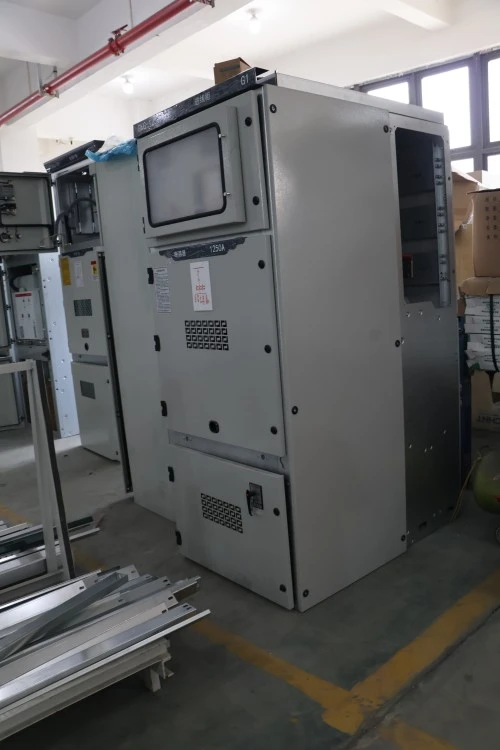

جزئیات تولید:

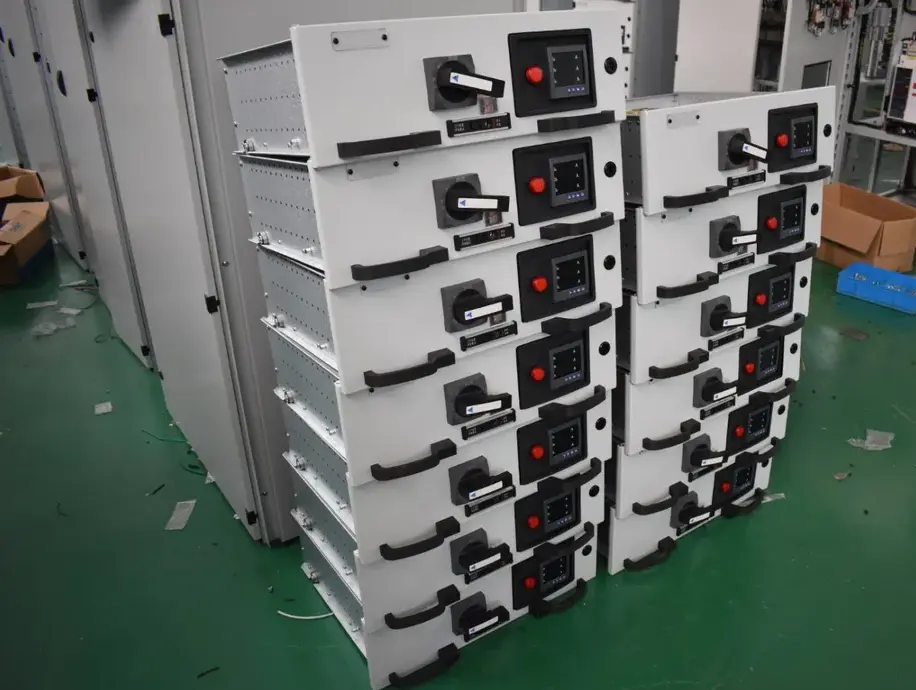

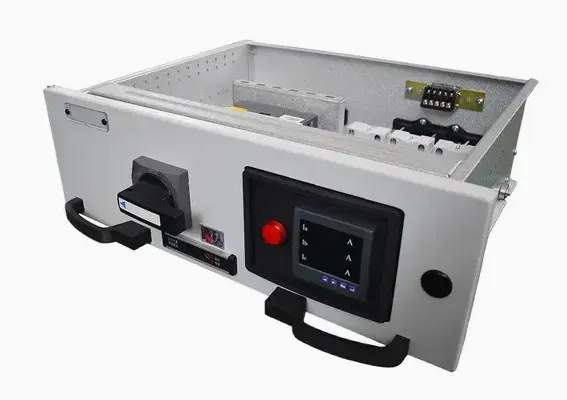

هر کابینت کنترل سوئیچ دنده قابل برداشت Lugao با استفاده از فولاد ضد زنگ برش لیزری یا ورق گالوانیزه با پوشش پودری (حداقل ضخامت 80 میکرومتر) تولید می شود. ریل های قابل برداشت برای حرکت صاف کروم اندود شده اند و برای 10000 چرخه درج/خروج درجه بندی شده اند. کنتاکت های ثابت با روکش نقره (حداقل ضخامت 10 میکرومتر) برای به حداقل رساندن مقاومت تماس. تمام سیم‌کشی‌های کنترل ثانویه از کابل‌های عایق‌دار پلی اتیلن مقاوم در برابر شعله استفاده می‌کنند. هر واحد تحت یک تست سوختگی 48 ساعته و اندازه گیری تخلیه جزئی (<5pC در 1.1Ur) قرار می گیرد.

مزیت های رقابتی در مقابل محصولات مشابه:

بسته بندی، حمل و نقل و خدمات پس از فروش

بسته بندی:

هر ماژول قابل برداشت به طور جداگانه در لایه فوم ضد الکتریسیته ساکن ارسال می شود، سپس در یک جعبه چوبی با نشانگر رطوبت محصور می شود. کابینت اصلی در سه لایه پیچیده شده است: فیلم ضد زنگ VCI → روکش حبابدار → جعبه صادراتی تخته سه لا با تسمه فولادی. تمام لوازم و ابزارها در کیسه و داخل در وصل می شوند.

حمل و نقل:

از طریق دریا (استاندارد): کانتینرهای 20GP یا 40HQ. در صورت درخواست می توان حمل و نقل هوایی یا ریلی را برای پروژه های فوری ترتیب داد. مدت تحویل: FOB Ningbo یا CIF به بنادر اصلی.

خدمات پس از فروش:

● دوره گارانتی: 12 ماه از زمان راه اندازی یا 18 ماه پس از ارسال، هر کدام که زودتر برسد.

● پشتیبانی فنی از راه دور (ویدئو، نقشه ها) - پاسخ در عرض 2 ساعت.

اطلاعات مورد نیاز برای نقل قول

برای ارائه یک نقل قول دقیق برایکابینت کلید ولتاژ متوسط ​​قابل برداشتلطفا اطلاعات زیر را برای ما ارسال کنید:

• ولتاژ و فرکانس نامی
• نمودار تک خطی
• جریان نامی هر فیدر
• نیاز جریان اتصال کوتاه
• تعداد پنل های ورودی و خروجی
• نیاز مارک و مدل رله حفاظتی
• الزامات اندازه گیری و ارتباطات
• الزامات طبقه بندی قوس داخلی
• جهت ورود کابل
• مقدار و بندر مقصد
• استاندارد محلی قابل اجرا یا الزامات ابزار

سوالات متداول - سوالات و پاسخ های مشتری

Q1: آیا می توان کابینت کنترل سوئیچ دنده قابل برداشت را در یک پست قدیمی با فضای محدود نصب کرد؟

ج: بله. طراحی ماژولار و جمع و جور آن (عرض معمولی 650 میلی متر برای 12 کیلو ولت) امکان تعویض کلیدهای ثابت قدیمی را بدون عملیات عمرانی فراهم می کند. ما در صورت درخواست تأیید طرح رایگان را ارائه می دهیم.

Q2: اگر اینترلاک مکانیکی از کار بیفتد در حالی که بریکر در موقعیت اتصال قرار دارد، چه اتفاقی می افتد؟

پاسخ: کابینت های Lugao شامل یک رهاسازی دستی اضطراری است که از طریق یک پوشش مهر و موم شده قابل دسترسی است. این یک طراحی بی خطر است - هنوز هم می توان با استفاده از ابزار ارائه شده، شکن را خارج کرد. با این حال، توصیه می کنیم فقط پرسنل آموزش دیده این کار را انجام دهند.

Q3: آیا قیمت شامل همه ماژول های قابل برداشت و میله های مس اولیه می شود؟

A: قیمت استاندارد شامل ماژول قطع کننده مدار اصلی و تمام میله های مسی داخلی (کاملاً ماشینکاری و آبکاری شده) است. ماژول های اختیاری مانند کامیون های PT یا واحدهای اندازه گیری به طور جداگانه نقل قول می شوند.

Q4: چگونه می توانم تأیید کنم که کابینت با IEC 62271-200 مطابقت دارد؟

A: هر واحد با گواهی آزمایش کارخانه شامل تخلیه جزئی، مقاومت فرکانس توان و گزارش های تست پایداری پویا ارسال می شود. بازرسی شخص ثالث (به عنوان مثال، SGS، BV) در مرکز ما مورد استقبال قرار می گیرد.
