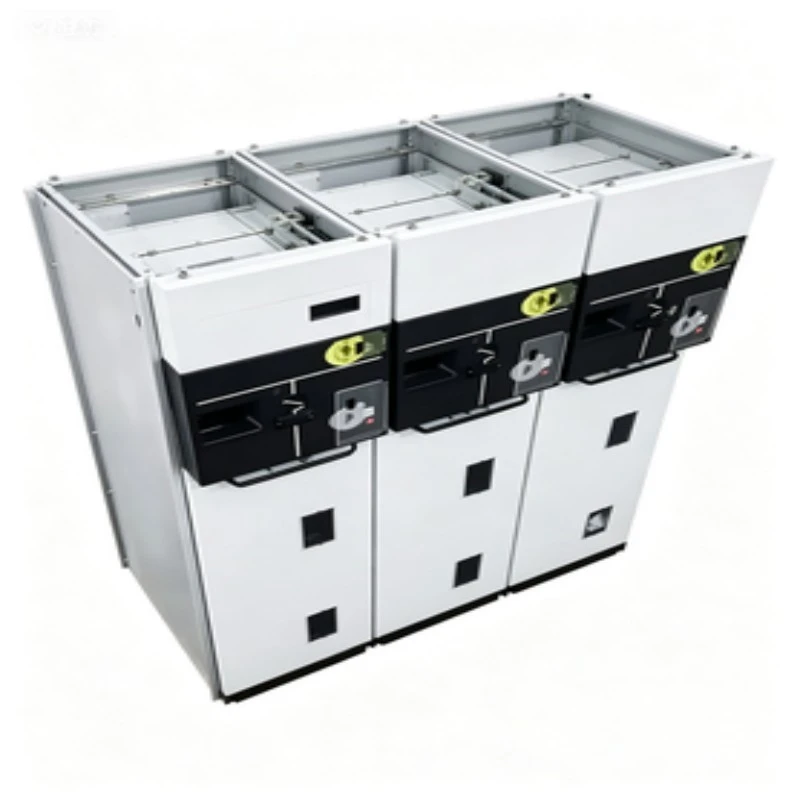

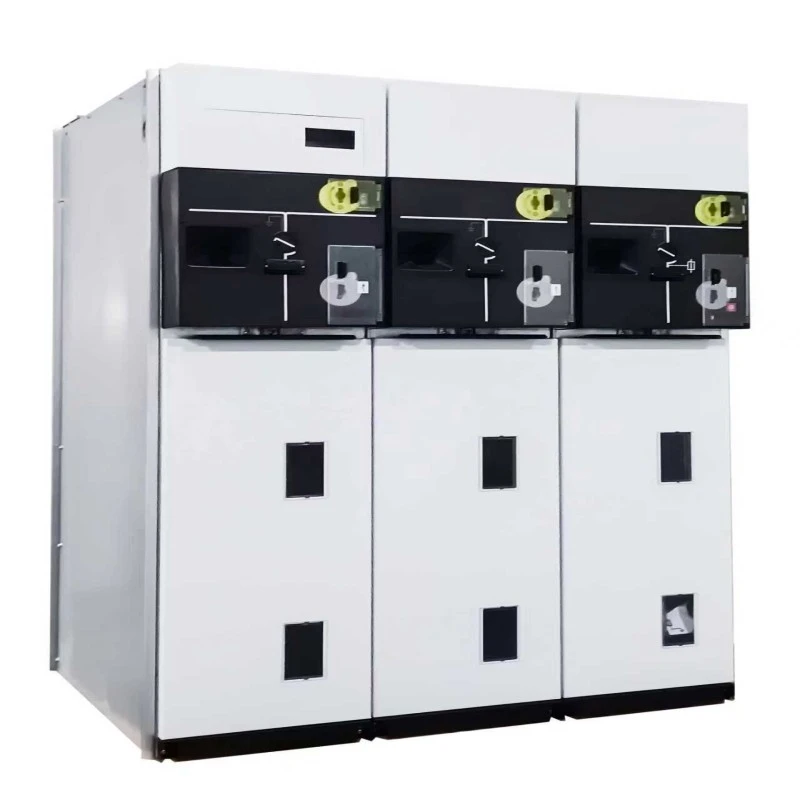

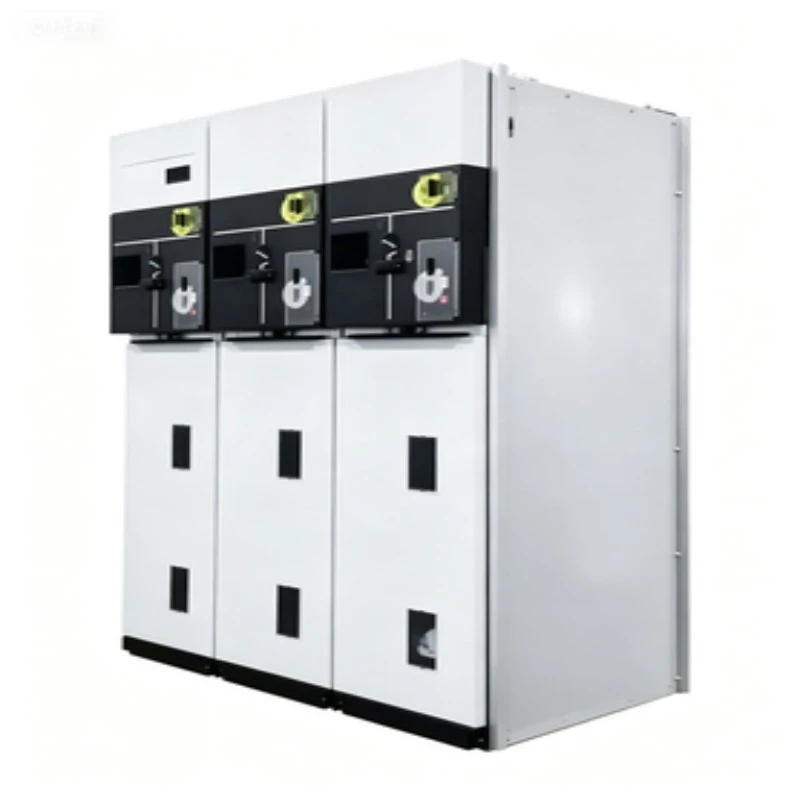

واحد اصلی حلقه Sf6 کلید قابل برداشت

کلید SF6 واحد اصلی حلقه چیست؟

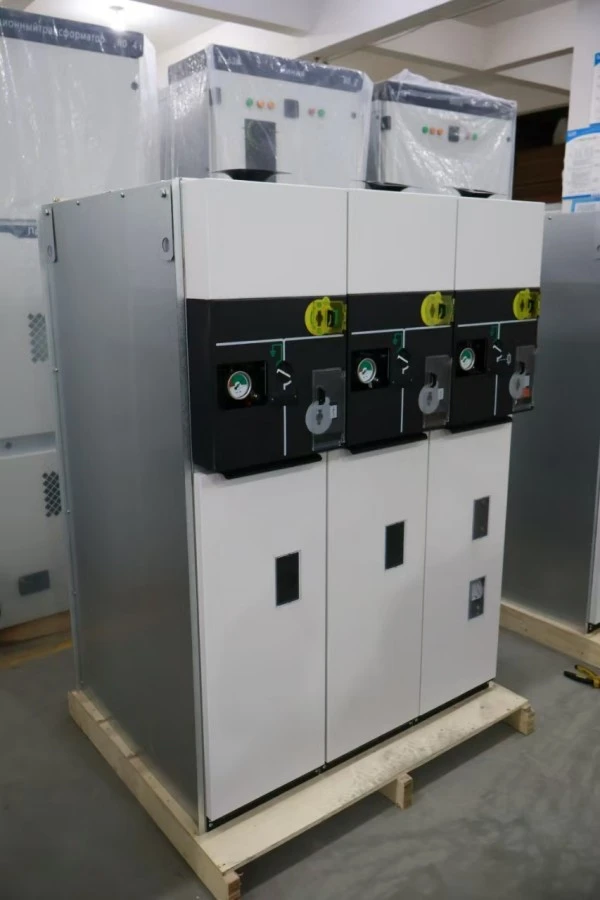

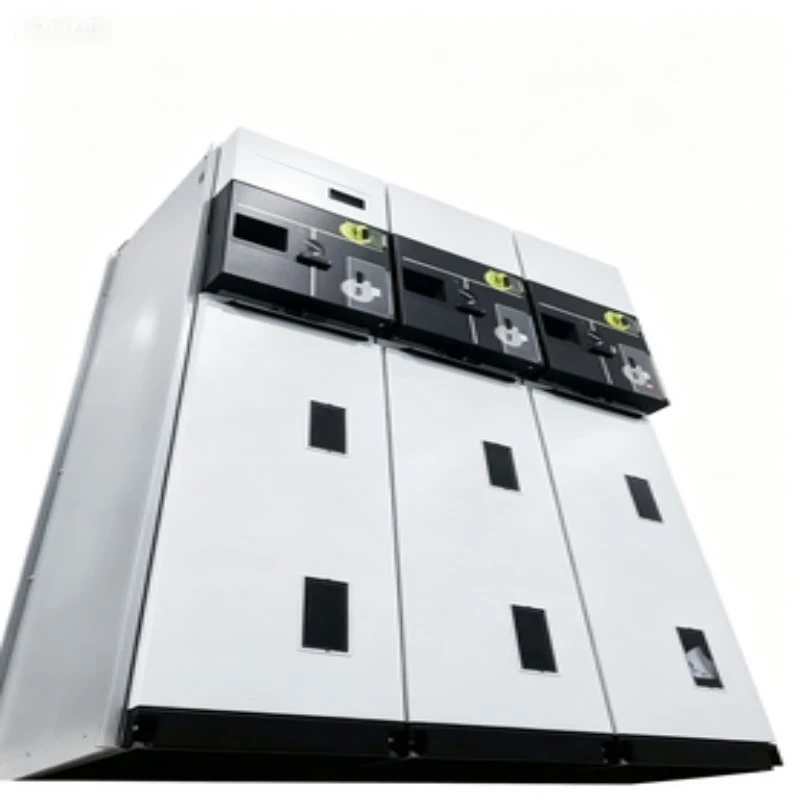

اینتابلو برقتابلو برقی است که در کارخانه مونتاژ شده، محصور شده با فلز و عایق بندی شده با SF6 که برای شبکه های حلقه ولتاژ متوسط ​​(تا 24 کیلوولت/36 کیلوولت) طراحی شده است. بر خلاف نوع ثابتRMU ها، این نسخه قابل برداشت دارای دستگاه های سوئیچینگ قابل جابجایی سوار بر کامیون است --- معمولاً یک قطع کننده مدار خلاء یا کلید قطع بار SF6 که می تواند به صورت فیزیکی از محفظه برای نگهداری، بازرسی یا جایگزینی بدون قطع برق کل شین خارج شود.

چه کاری می تواند انجام دهد؟

این دنده اصلی حلقه SF6 در توزیع برق سه عملکرد مهم را انجام می دهد:

1. اتصال شبکه حلقه --- فیدرهای ورودی را از دو جهت متصل می کند و منبع تغذیه اضافی را فعال می کند.

2. حفاظت ترانسفورماتور --- ترانسفورماتورهای توزیع را تا 2500 کیلو ولت آمپر با استفاده از فیوزهای یکپارچه یا قطع کننده مدار سوئیچ و محافظت می کند.

3. جداسازی برای تعمیر و نگهداری --- مکانیسم قابل برداشت شکاف قابل مشاهده ای را فراهم می کند و ایمنی کامل را برای پرسنل کار در پایین دست تضمین می کند.

4. قطع خطا --- جریان های اتصال کوتاه تا 25 کیلو آمپر را قطع می کند.

5. تست کابل و اتصال زمین --- سوئیچ زمین و پورت های تست کابل اجازه کار کابل را ایمن می دهند.

هر تابلو برق SF6 RMU از Lugao Power با IEC 62271-200 مطابقت دارد و هم قابلیت بارگذاری/شکستن بار و هم مقاومت جریان خطا را در یک فضای فشرده (عرض کمتر از 450 میلی متر در هر پانل) ارائه می دهد.

پارامتر محصول (مشخصات)

توجه: پارامترهای فنی ممکن است با توجه به پیکربندی انتخاب شده متفاوت باشد. لطفاً برای دریافت برگه اطلاعات فنی نهایی با Lugao Power تماس بگیرید.

ویژگی و کاربرد محصول

ویژگی پرسش و پاسخ - درک مزیت قابل برداشت

Q1: چه چیزی طراحی قابل برداشت را بهتر از یک RMU ثابت می کند؟

A: یک RMU ثابت برای تعمیر و نگهداری تابلو برق نیاز به قطع کامل پانل دارد. با یک تابلو برق Ring Main Unit sf6، شما به سادگی ماژول سوئیچینگ را در موقعیت "قطع" یا "تست" قرار می دهید. شین فعال باقی می ماند و مدارهای پایین دست می توانند با خیال راحت سرویس شوند. زمان خاموشی از ساعت به دقیقه کاهش می یابد.

Q2: چگونه بفهمم کامیون قابل برداشت در موقعیت صحیح قرار دارد؟

پاسخ: طراحی Lugao Power شامل سه موقعیت مکانیکی متمایز---اتصال، آزمایش، و قطع شده---هر کدام با بازخورد لمسی، نشانگرهای بصری روی کامیون و کنتاکت های کمکی برای نظارت از راه دور SCADA است. هنگامی که کامیون خارج می شود، یک کرکره ایمنی به طور خودکار مخاطبین ثابت را پوشش می دهد.

Q3: آیا گاز SF6 در این طرح قابل برداشت بدون نیاز به نگهداری است؟

ج: بله. مخزن SF6 مادام العمر (بیش از 30 سال در شرایط عادی) آب بندی می شود. مکانیسم قابل برداشت در محفظه ولتاژ پایین یا قسمت کامیون جلو قرار دارد - نه در داخل مخزن گاز. بنابراین، برداشتن کلید فشار SF6 یا یکپارچگی دی الکتریک را مختل نمی کند. این یک متمایز کلیدی از واحد اصلی حلقه قابل برداشت SF6 است.

Q4: آیا این RMU از کنترل از راه دور پشتیبانی می کند؟

ج: بله. کامیون‌های قابل برداشت را می‌توان با مکانیزم‌های موتوری و حسگرهای بازخورد موقعیت نصب کرد که امکان ورود و خروج کامل از راه دور را فراهم می‌کند - سازگار با پیام‌رسانی IEC 61850 GOOSE.

کاربردهای مناسب برای تابلو برق عایق SF6

جزئیات تولید

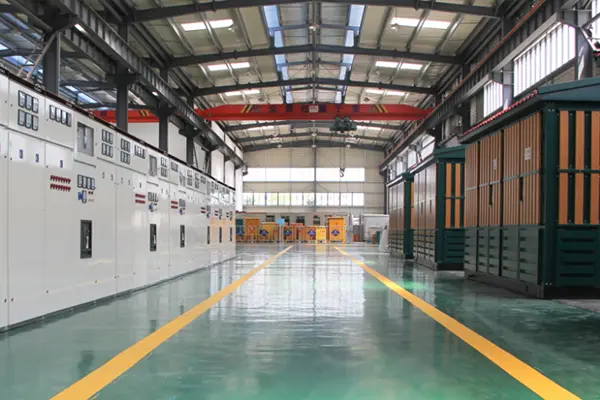

هر تابلو برق Ring Main Unit sf6 Driving در تاسیسات دارای گواهی ISO 9001 ما با خطوط مونتاژ اختصاصی برای انواع ثابت و قابل برداشت تولید می شود.

مراحل اصلی تولید:

1. ساخت مخزن --- فولاد ضد زنگ 3 میلی متر، جوش لیزری رباتیک، آزمایش نشت 100٪ هلیوم (نرخ نشت <1×10-6 mbar·L/s).

2. پردازش SF6 --- پر کردن خلاء با نقطه شبنم ≤ -50 درجه سانتیگراد، فشار کالیبره شده در مرجع 20 درجه سانتیگراد.

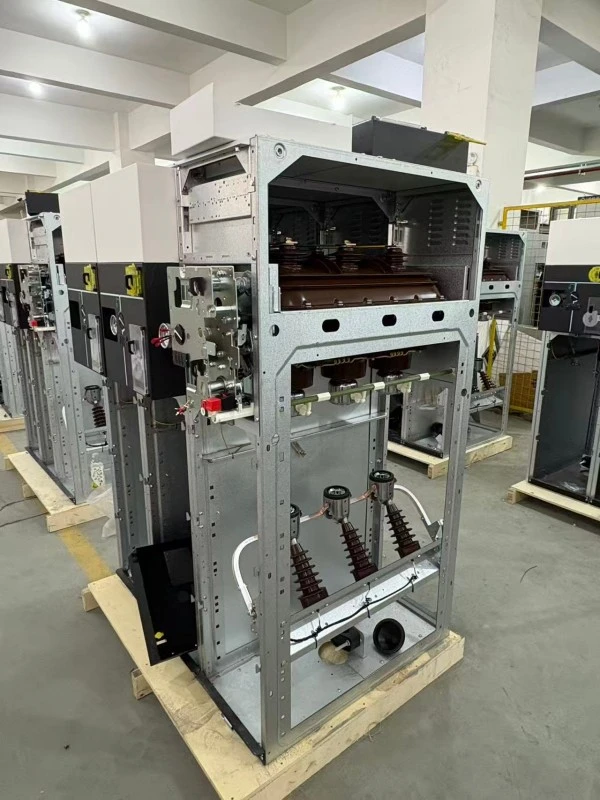

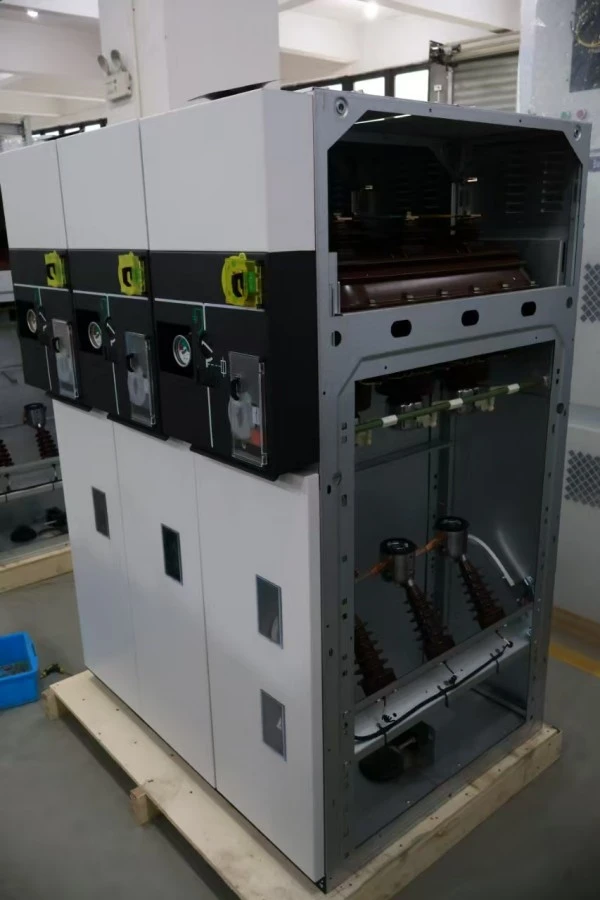

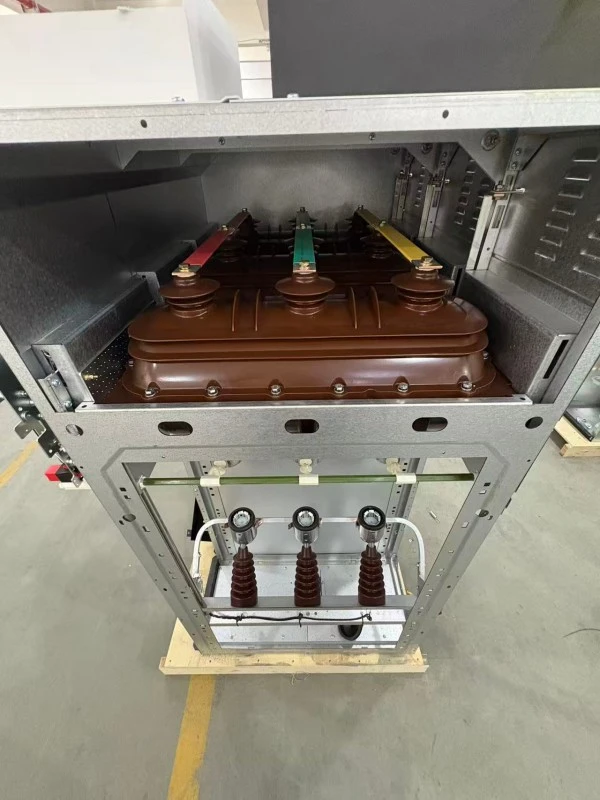

3. مونتاژ کامیون قابل برداشت --- ریل های راهنمای دقیق، غلطک های ضد اصطکاک، کنتاکت های اولیه خود تراز (مس با روکش نقره، ضخامت 12 میکرومتر).

4. تنظیم اینترلاک --- هر واحد تحت 200 چرخه درج / برداشتن برای تأیید اینترلاک های مکانیکی قرار می گیرد.

5. تست ولتاژ بالا --- مقاومت در برابر فرکانس برق: 42kV/1min (واحدهای 12kV); تخلیه نسبی <5pC در 1.2Ur.

6. تست افزایش دما --- در جریان نامی 1.1×، همه نقاط در محدوده استاندارد.

7. شماره سریال منحصر به فرد --- حک شده بر روی محفظه و کامیون قابل برداشت برای قابلیت ردیابی کامل.

ایست های بازرسی کنترل کیفیت

بسته بندی

هر پانل تابلو برق Ring Main Unit sf6 Drawnable به صورت جداگانه برای صادرات بسته بندی می شود:

علامت گذاری روی جعبه:

1. "SF6 گاز پر شده - نریزید"

2. "کامیون قابل برداشت در داخل - با احتیاط کنترل کنید"

3. مرکز ثقل، نقاط بالابر، برچسب های شکننده

کامیون قابل برداشت در داخل پانل (در موقعیت قطع شده) برای جلوگیری از آسیب حمل می شود. برای سفارشات با کامیون های متعدد، بسته بندی جداگانه اختیاری در دسترس است.

پس از فروش و گارانتی

دوره گارانتی:

12 ماه از تاریخ راه اندازی یا 18 ماه از تاریخ ارسال (هر کدام که اول اتفاق بیفتد).

آنچه تحت پوشش قرار می گیرد:

1. کلیه قطعات مکانیکی از جمله کامیون قابل برداشت، اینترلاک، کرکره

2. سیستم گاز SF6 (به جز شارژ مجدد گاز به دلیل نشت مشتری)

3. تماس های اولیه و ثانویه

4. مکانیزم سوئیچ زمین

آنچه تحت پوشش نیست:

1. آسیب در هنگام برداشتن/جاگذاری نامناسب

2. اصلاحات سیم کشی خارجی

3. اعمال طبیعت (سیل، رعد و برق)

4. مواد مصرفی (فیوز، لامپ نشانگر)

تعهدات خدمات:

1. پاسخ استعلام فنی: ظرف 2 ساعت (روز کاری)

2. ارسال قطعات یدکی: ظرف 24 ساعت

3. عیب یابی از راه دور: پشتیبانی رایگان تماس تصویری

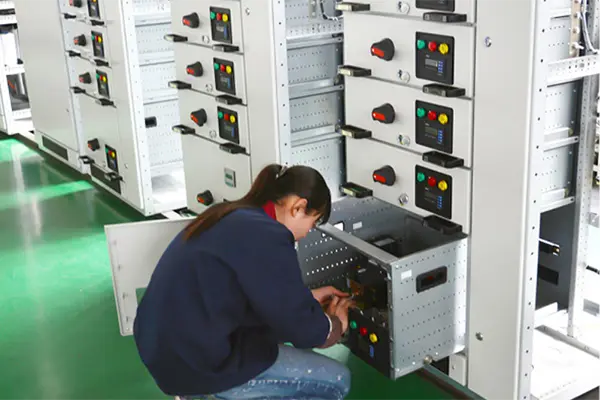

تولید و کنترل کیفیت

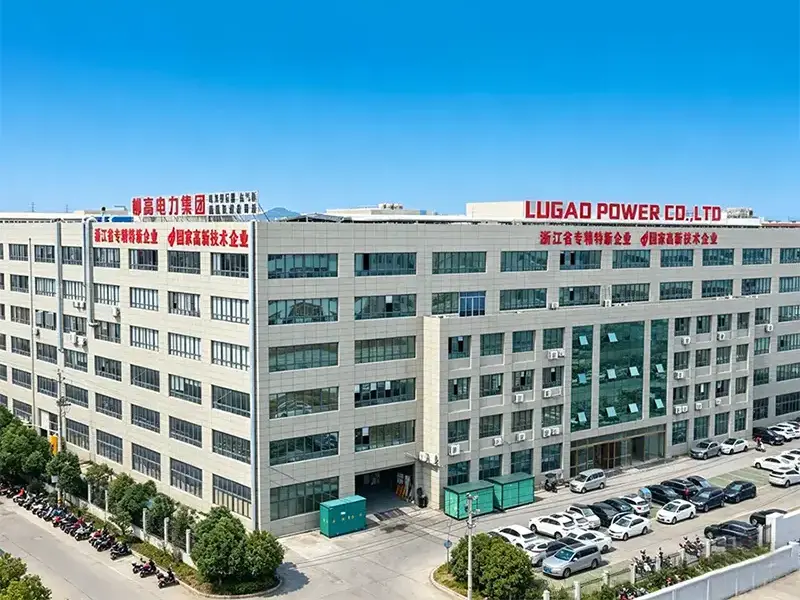

Lugao Power Co., Ltd. متخصص در تحقیق و توسعه و ساخت تجهیزات انتقال و توزیع برق با ولتاژ بالا، متوسط ​​و پایین، از جمله ترانسفورماتورها،تابلو برق، قطع کننده های مدار، قطع کننده ها و محصولات الکتریکی مرتبط.

Lugao Power با تولید داخلی، مهندسی و قابلیت‌های آزمایش، راه‌حل‌های سفارشی OEM/ODM و راه‌حل‌های توزیع برق یک مرحله‌ای را برای تاسیسات، تأسیسات صنعتی، پروژه‌های انرژی تجدیدپذیر و برنامه‌های زیرساختی در سراسر جهان ارائه می‌کند.
