ترانسفورماتور ولتاژ بالا دو سیم پیچ سه فاز

شرکت ما تولید کننده حرفه ای ترانسفورماتور ولتاژ بالا دو سیم پیچ سه فاز است که برای انتقال توان قابل اعتماد و کارآمد برای شبکه های ولتاژ بالا و کاربردهای تولید برق در مقیاس بزرگ طراحی شده است. مزیت اصلی ما راه‌حل‌های کاربردی غیرقابل انعطاف است، از جمله روش‌های تنظیم ولتاژ چندگانه مانند تعویض‌کننده‌های شیر خارج از مدار و تعویض‌کننده‌های شیر در بار - امکان تنظیم ولتاژ بدون قطع برق در شرایط نوسان شبکه. ترانسفورماتورهای ما با گزینه‌های خنک‌کننده متنوع مانند خنک‌کننده خودکار غوطه‌ور در روغن، خنک‌کننده هوای اجباری، و گردش اجباری روغن، به‌طور یکپارچه با محیط‌های مختلف نصب سازگار می‌شوند. این محصولات ترکیبی از ساختار ساده، عملکرد پایدار، مقاومت در برابر ضربه و اضافه بار قوی و مقرون به صرفه بودن بالا هستند که آنها را به گزینه ای مطلوب برای پست ها، نیروگاه ها و سیستم های برق صنعتی تبدیل می کند.

نام تجاری: Lugao Power Co., Ltd.
صدور گواهینامه: گزارش تست ISO/CE/نوع

ارسال استعلام

توضیحات محصول

ترانسفورماتور ولتاژ بالا دو سیم پیچ سه فاز ساختLugao Power Co., Ltd.یک ترانسفورماتور قدرت با کارایی بالا است که به طور خاص برای شبکه های انتقال و توزیع ولتاژ بالا طراحی شده است. برخلاف طرح‌های سه سیم‌پیچ، این ترانسفورماتور تنها دارای سیم‌پیچ‌های ولتاژ بالا و ولتاژ پایین است که به طور قابل توجهی ساختار را ساده می‌کند و در عین حال قابلیت اطمینان عملیاتی را افزایش می‌دهد. این طراحی نقاط شکست را کاهش می دهد و تحمل خطا را بهبود می بخشد، و به ویژه برای برنامه های افزایش دهنده ژنراتور و اتصال به شبکه مناسب است.

این ترانسفورماتور که با هسته فولادی سیلیکونی دانه گرا کم تلفات و سیم پیچ های مسی بدون اکسیژن با رسانایی بالا ساخته شده است، تلفات بی بار و بار فوق العاده کم را به دست می آورد. قویسیستم خنک کننده غوطه ور در روغناتلاف گرمای کارآمد را تضمین می کند، در حالی که ساختار مخزن کاملاً مهر و موم شده از اکسیداسیون روغن و ورود رطوبت جلوگیری می کند. با تنظیمات متعدد تنظیم و خنک کننده موجود، این محصول عملکرد پایدار طولانی مدتی را در شرایط عملیاتی سخت ارائه می دهد.

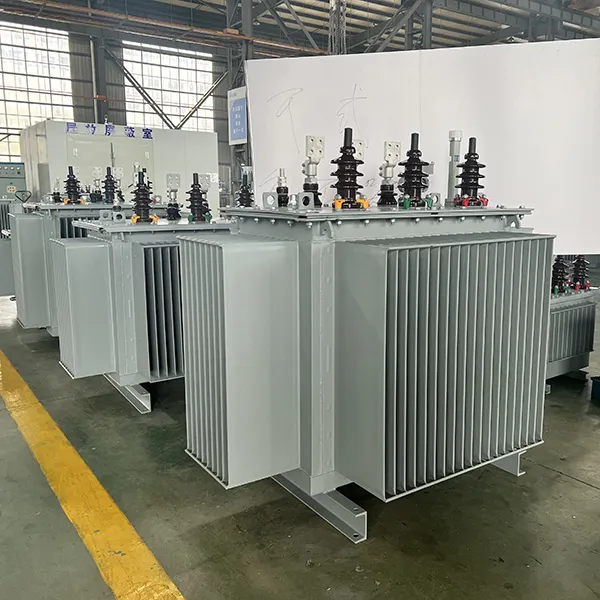

Two Winding Three Phase High Voltage Transformer

ویژگی و کاربرد محصول

ویژگی ها

مطابق یا فراتر از استانداردهای IEC، ANSI، GB و سایر استانداردهای بین المللی است

طراحی دو سیم پیچ برای ساختار ساده و قابلیت اطمینان بیشتر

تنظیم ولتاژ منعطف با تعویض کننده های شیر خارج از مدار یا در بار

روش های خنک کننده چندگانه: خود خنک کننده غوطه ور در روغن، خنک کننده هوای اجباری، گردش اجباری روغن

ظرفیت اضافه بار بالا و قابلیت مقاومت عالی در برابر اتصال کوتاه

طراحی مخزن موجدار کاملاً مهر و موم شده از اکسیداسیون روغن و ورود رطوبت جلوگیری می کند

عملکرد کم صدا و راندمان انرژی بالا

ساختار مقاوم مناسب برای محیط های خشن در فضای باز

ابعاد استاندارد برای نصب و نگهداری آسان

پرسش و پاسخ: بینش های کلیدی درباره ترانسفورماتور ولتاژ بالا دو سیم پیچ سه فاز

س:ترانسفورماتور سه فاز دو سیم پیچ فشار قوی چیست؟

الف:ترانسفورماتور ولتاژ بالا دو سیم پیچ سه فاز از دو سیم پیچ مجزا تشکیل شده است - یک سیم پیچ اولیه با ولتاژ بالا و یک سیم پیچ ثانویه با ولتاژ پایین - که به دور یک هسته مغناطیسی مشترک پیچیده شده اند. برای افزایش یا کاهش ولتاژ در سیستم‌های قدرت سه فاز استفاده می‌شود، که جایگزین ساده‌تر و مطمئن‌تری برای طرح‌های ترانسفورماتور سه سیم‌پیچ یا خودکار ارائه می‌کند. این ساختار به طور گسترده در نیروگاه ها، پست ها و کاربردهای صنعتی که تنها به دو سطح ولتاژ مورد نیاز است، مورد استفاده قرار می گیرد.

س:چه چیزی این ترانسفورماتور را در کاربرد انعطاف پذیر می کند؟

الف:انعطاف پذیری از طریق دو جنبه کلیدی به دست می آید. اولاً، گزینه‌های تنظیم ولتاژ به کاربران اجازه می‌دهند که یا تعویض‌کننده‌های شیر خارج از مدار را برای برنامه‌هایی با نیازهای ولتاژ پایدار انتخاب کنند، یا تپ چنجرهای روی بار را برای شبکه‌هایی با نوسانات ولتاژ قابل توجه انتخاب کنند - تنظیم بدون قطع منبع تغذیه را ممکن می‌سازد. دوم، انعطاف‌پذیری روش خنک‌کننده شامل خود خنک‌کننده غوطه‌ور در روغن برای کاربردهای استاندارد، خنک‌کننده هوای اجباری برای افزایش ظرفیت، و گردش روغن اجباری برای محیط‌های با بار یا دمای بالا است که سازگاری با شرایط مختلف نصب را تضمین می‌کند.

س:طراحی دو سیم پیچ چگونه قابلیت اطمینان را بهبود می بخشد؟

الف:با سیم پیچی کمتر و اتصالات داخلی ساده تر در مقایسه با ترانسفورماتورهای سه سیم پیچ، ساختار دو سیم پیچ نقاط شکست احتمالی را کاهش می دهد و ساخت و نگهداری را ساده می کند. این منجر به قابلیت اطمینان عملیاتی بالاتر، خطر کمتر خطاهای داخلی و عیب‌یابی آسان‌تر می‌شود که آن را برای کاربردهای حیاتی مانند افزایش قدرت ژنراتور یا پست‌های شبکه اصلی ایده‌آل می‌کند.

س:مزایای ظرفیت اضافه بار بالا و قابلیت مقاومت در برابر اتصال کوتاه چیست؟

الف:ظرفیت اضافه بار بالا تضمین می‌کند که ترانسفورماتور می‌تواند نوسانات بار موقت را بدون گرمای بیش از حد یا کاهش عملکرد، که در محیط‌های صنعتی یا شبکه‌ای با تقاضای نوسان بسیار مهم است، تحمل کند. قابلیت مقاومت عالی در برابر اتصال کوتاه - که از طریق سازه های سیم پیچ بهینه، سیستم های گیره قوی و مواد عایق با مقاومت بالا به دست می آید - از ترانسفورماتور در برابر تنش های مکانیکی و حرارتی در هنگام خطاهای شبکه محافظت می کند و عمر سرویس را به میزان قابل توجهی افزایش می دهد.

سناریوهای برنامه اصلی

نیروگاه های تولید برق:به عنوان ترانسفورماتور افزایش دهنده ژنراتور برای اتصال ژنراتورها به شبکه های انتقال ولتاژ بالا استفاده می شود.

پست های شبکه:ایده آل برای تبدیل ولتاژ بین دو سطح شبکه، مانند 110 کیلو ولت تا 35 کیلو ولت یا 220 کیلو ولت تا 110 کیلو ولت.

سیستم های برق صنعتی:تبدیل ولتاژ بالا به ولتاژ پایین را برای تاسیسات صنعتی بزرگی که نیاز به منبع تغذیه مطمئن دارند فراهم می کند.

یکپارچه سازی انرژی های تجدیدپذیر:مناسب برای مزارع بادی و نیروگاه های خورشیدی که در آن ولتاژ برای اتصال به شبکه تحت شرایط محیطی چالش برانگیز افزایش می یابد.

پروژه های زیرساختی:مستقر در فرودگاه‌ها، راه‌آهن‌ها، مراکز داده و بیمارستان‌هایی که به قابلیت اطمینان بالا و گزینه‌های نصب انعطاف‌پذیر نیاز دارند.

پارامتر محصول (مشخصات)

رتبه بندی (kVA)	HV (kV)	LV (کیلو ولت)	گروه برداری	امپدانس (%)	تلفات بدون بار (کیلووات)	کاهش بار (کیلو وات)	جریان بدون بار (%)	وزن (کیلوگرم)	ابعاد (L×W×H) میلی متر
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
توجه: محدوده ضربه زدن: ± 5٪، ± 2 × 2.5٪. فرکانس: 50 هرتز / 60 هرتز موجود؛ نسبت های ولتاژ سفارشی در صورت درخواست موجود است.

جزئیات تولید

مواد اصلی و فرآیند ساخت

هسته ترانسفورماتور ولتاژ بالا دو سیم پیچ سه فاز با استفاده از فولاد سیلیکونی دانه گرا با نورد سرد نورد سرد با نفوذپذیری بالا با طراحی مفصل لبه پله ای ساخته شده است که تلفات بدون بار را به حداقل می رساند و جریان مغناطیسی را کاهش می دهد. لمینیت های هسته با دقت برش داده می شوند و به طور خودکار روی هم چیده می شوند تا اتصالات محکم و مسیرهای مغناطیسی یکنواخت را تضمین کنند. هسته به طور ایمن با نوار شیشه ای نیمه خشک بسته می شود تا یکپارچگی ساختاری و عملکرد کم صدا حفظ شود.

سازه سیم پیچ

هر دو سیم پیچ ولتاژ بالا و ولتاژ پایین با استفاده از هادی های مسی بدون اکسیژن ساخته می شوند که رسانایی بالا و تلفات مقاومتی کم را ارائه می دهند. سیم پیچ ولتاژ پایین یک ساختار فویل یا مارپیچ با مجراهای روغن طولی دارد که به طور قابل توجهی استحکام مکانیکی و قابلیت مقاومت در برابر اتصال کوتاه را افزایش می دهد. سیم‌پیچ ولتاژ بالا با پیکربندی‌های دیسک متقابل یا پیوسته برای بهینه‌سازی توزیع ولتاژ و قدرت ضربه طراحی شده است.

سیستم عایق و خنک کننده

روغن عایق معدنی با کیفیت بالا یا مایع عایق با نقطه آتش بالا دوستدار محیط زیست برای ایجاد استحکام دی الکتریک عالی و پایداری شیمیایی استفاده می شود. سیستم عایق کاغذ روغنی تحت فرآیندهای خشک کردن خلاء و پر کردن روغن قرار می گیرد تا رطوبت و هوای باقیمانده را از بین ببرد و ولتاژ ابتدایی تخلیه جزئی بالا و قابلیت اطمینان عملیاتی طولانی مدت را تضمین کند. گزینه‌های خنک‌کننده شامل خنک‌کننده خود غوطه‌ور در روغن (ONAN)، خنک‌کننده هوای اجباری (ONAF) و گردش اجباری روغن (OFAF) برای برآورده کردن نیازهای کاربردی مختلف است.

مخزن و ساختار آب بندی

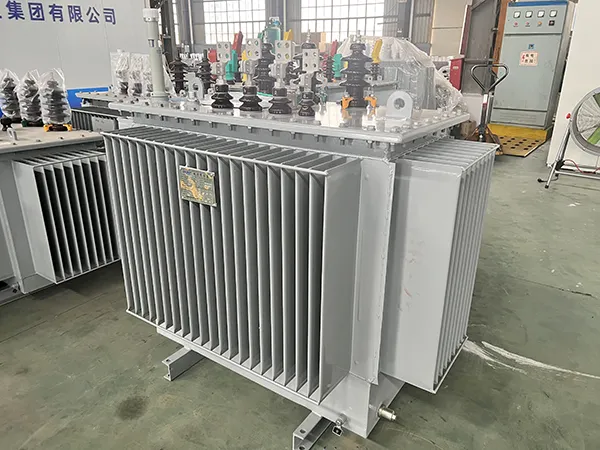

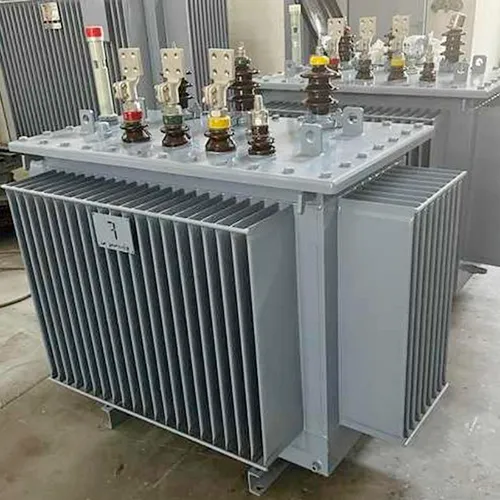

ترانسفورماتور ولتاژ بالا سه فاز دو سیم پیچ از طراحی مخزن موجدار استفاده می کند. طراحی مخزن موجدار، جبران انبساط حرارتی را بدون نیاز به محافظ فراهم می کند. ساختار کاملاً مهر و موم شده از اکسیداسیون روغن و ورود رطوبت جلوگیری می کند، فرکانس نگهداری را کاهش می دهد و عمر روغن را افزایش می دهد. شیرهای کاهش فشار و گیج‌های سطح روغن با هشدارهای سطح پایین استاندارد هستند تا از عملکرد ایمن در شرایط غیرعادی اطمینان حاصل کنند.

پیکربندی حفاظت و کنترل

تجهیزات استاندارد شامل یک گیج دمای روغن با کنتاکت های هشدار دهنده، یک نشانگر دمای سیم پیچ و یک شیر کاهش فشار است. برای کاربردهایی که نیاز به نظارت پیشرفته دارند، رله‌های گاز اختیاری و سیستم‌های اندازه‌گیری دمای فیبر نوری برای فعال کردن مدیریت بار دینامیکی و تشخیص زودهنگام خطا در دسترس هستند.

تضمین کیفیت و تست

ترانسفورماتورهای فشار قوی سه فاز دو سیم پیچ باید قبل از تحویل تحت آزمایش نوع جامع و آزمایش معمول قرار گیرند، از جمله آزمایش‌های تلفات بدون بار و تلفات بار، آزمایش‌های امپدانس اتصال کوتاه، آزمایش‌های مقاومت در برابر ولتاژ اضافه القایی، آزمایش‌های تخلیه جزئی، و آزمایش‌های ضربه رعد و برق. همه شاخص‌های کلیدی عملکرد فراتر از الزامات استانداردهای ملی و مشخصات IEC هستند و عملکرد پایدار طولانی‌مدت را در شرایط پیچیده میدانی تضمین می‌کنند.

خدمات پس از فروش محصول

تمامی محصولات دارای پنج سال ضمانت در برابر عیوب ساخت در شرایط استفاده معمولی، با عملکرد تضمینی بدون نشتی و بدون لایه برداری رنگ هستند.

پشتیبانی خدمات مادام العمر در دسترس بودن قطعات یدکی و کمک های فنی را در طول چرخه عمر محصول تضمین می کند.

برای عمر مفید کمتر از 30 سال تحت شرایط نگهداری مناسب طراحی شده است.

در صورت خرابی تجهیزات، تامین کننده ظرف یک ساعت پس از اطلاع رسانی پاسخ خواهد داد و پرسنل فنی را ظرف 24 ساعت در داخل کشور به سایت اعزام می کند.

تعهد خدمت

Lugao Power Co., Ltd. تحت یک سیستم مدیریت کیفیت ISO 9001-2008 عمل می کند و اطمینان حاصل می کند که تمام ترانسفورماتورهای ولتاژ بالا دو سیم پیچ سه فاز قبل از خروج از کارخانه، استانداردهای کیفیت 100٪ را رعایت می کنند. خدمات جامع پیش فروش، فروش و پس از فروش برای اطمینان از رضایت کامل مشتری ارائه می شود.

رعایت استانداردها:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 سری IEC 60076
