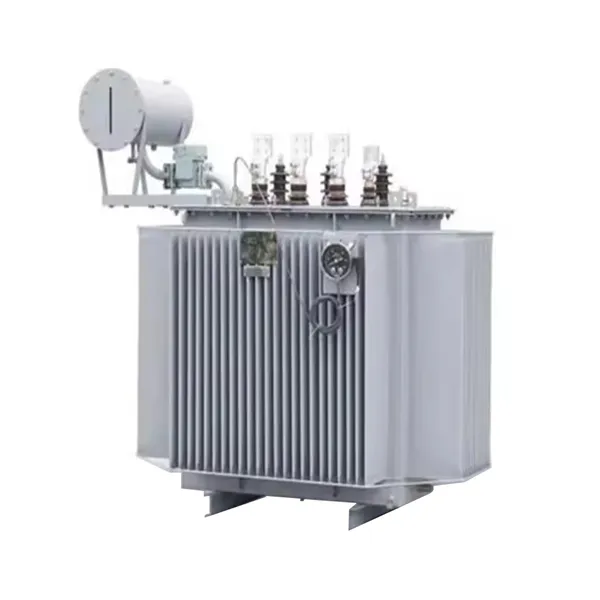

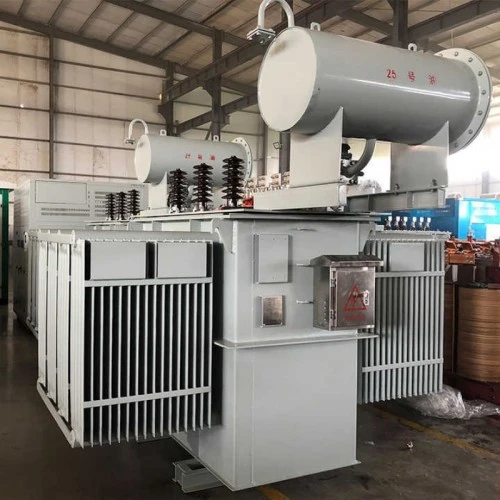

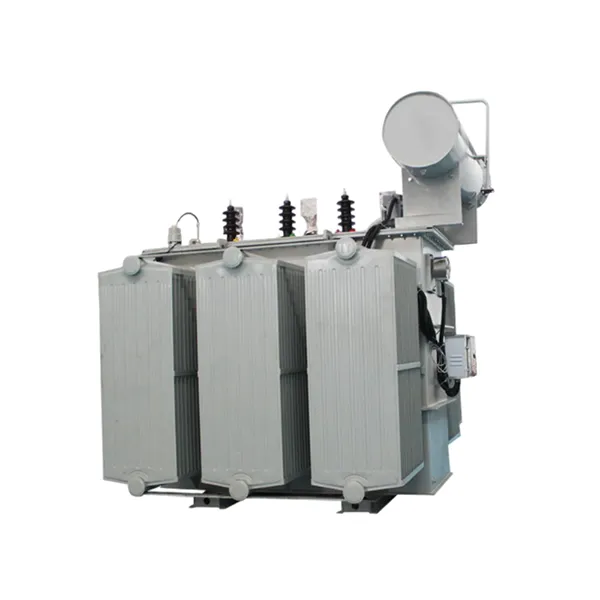

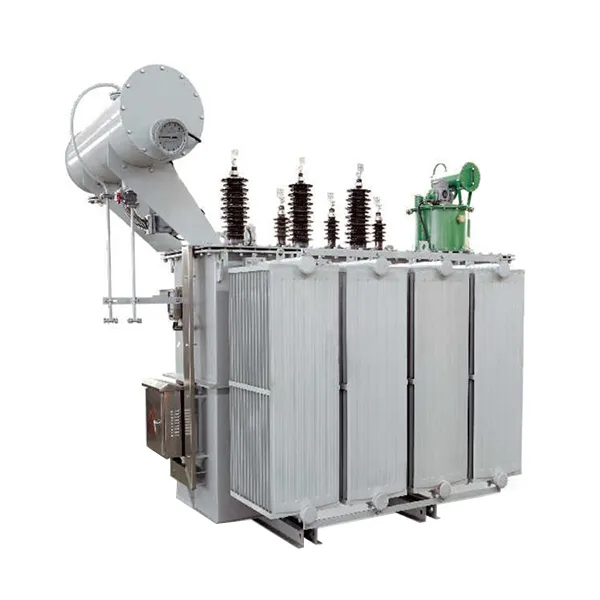

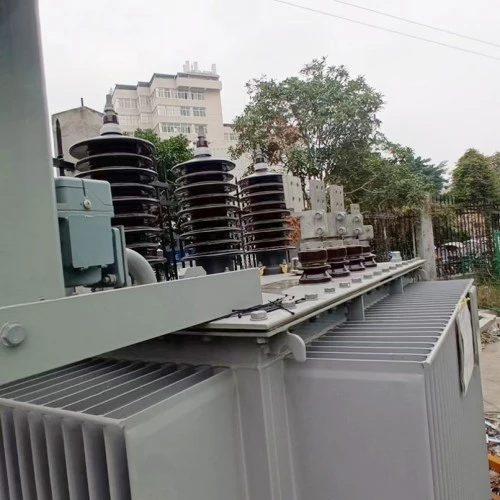

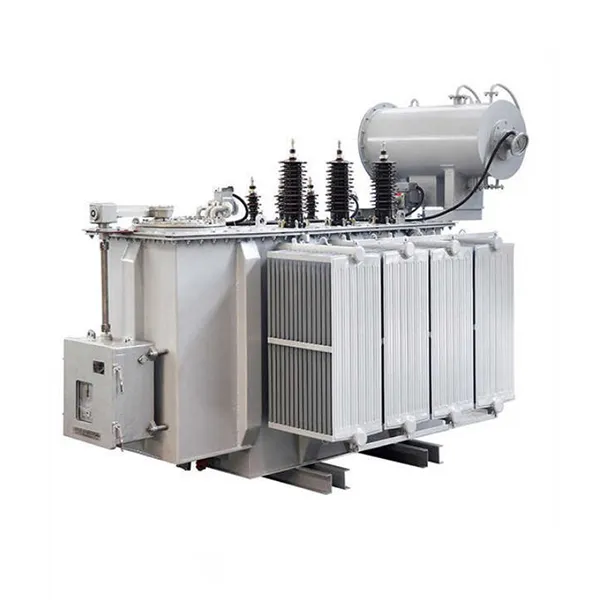

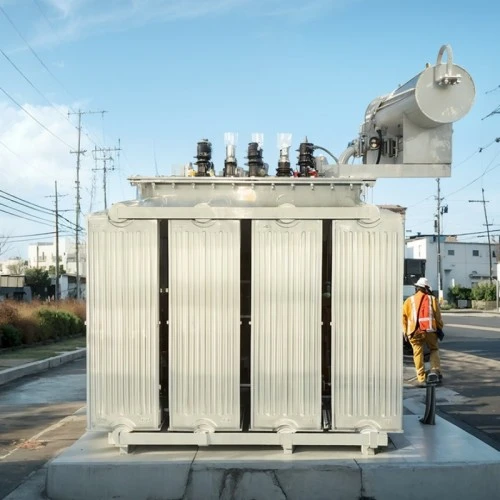

ترانسفورماتور ولتاژ بالا در فضای باز غوطه ور در روغن 500kva

این ترانسفورماتور ولتاژ بالا در فضای باز سه فاز غوطه ور در روغن، با توان 500 کیلوولت آمپر، برای پایین آوردن ولتاژهای بالا مانند 10 کیلوولت یا 35 کیلوولت به سطوح ولتاژ پایین مانند 0.4 کیلوولت طراحی شده است که آن را برای سیستم های توزیع ترمینال ایده آل می کند. این ترانسفورماتور دارای یک هسته ساخته شده از فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا با طراحی مفصل لبه پله ای است که به طور موثری پسماند و تلفات جریان گردابی را کاهش می دهد. مقادیر تلفات بدون بار به طور قابل توجهی بهتر از استانداردهای ملی است.

هر دو سیم پیچ ولتاژ بالا و ولتاژ پایین از هادی های مسی بدون اکسیژن ساخته شده اند. سیم‌پیچ ولتاژ پایین از پیکربندی فویل‌پیچ با کانال‌های طولی روغن استفاده می‌کند که به طور قابل‌توجهی استحکام مکانیکی و قابلیت مقاومت در برابر اتصال کوتاه را بهبود می‌بخشد. طراحی مخزن موجدار کاملاً مهر و موم شده، اتلاف حرارت عالی را فراهم می کند در حالی که به طور خودکار تغییرات حجم روغن را جبران می کند. این طراحی از تماس بین روغن عایق و هوای محیط جلوگیری می کند، اکسیداسیون روغن و نفوذ رطوبت را از بین می برد و در نتیجه عمر مفید را افزایش می دهد.

ترانسفورماتور غوطه‌ور در روغن از دامنه‌های ضربه‌ای چندگانه (±5٪، ±2×2.5٪) برای سازگاری با نوسانات ولتاژ شبکه پشتیبانی می‌کند. ساختار جمع و جور و مستحکم آن برای نصب روی میله، سکو یا نصب در سطح زمین در فضای باز مناسب است و عملکرد قابل اعتماد را در شرایط مختلف آب و هوایی تضمین می کند.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

ویژگی های کلیدی

راندمان انرژی بالا: از فولاد سیلیکونی با نفوذپذیری بالا و ساختار هسته بهینه شده استفاده می کند که تلفات بدون بار را تا بیش از 15 درصد در مقایسه با محصولات معمولی کاهش می دهد و باعث صرفه جویی قابل اندازه گیری در انرژی در طول عمر تجهیزات می شود.

ساختار کاملاً مهر و موم شده: طراحی مخزن راه راه نیاز به نگهدارنده را از بین می برد، از اکسیداسیون روغن و جذب رطوبت جلوگیری می کند و امکان عملیات بدون تعمیر و نگهداری را فراهم می کند.

مقاومت برتر در برابر آب و هوا: در دماهای محیطی از -25 تا +40 درجه سانتیگراد و در ارتفاعات تا 1000 متر به طور قابل اعتماد کار می کند. حفاظت IP54 مقاومت در برابر گرد و غبار و باران را تضمین می کند.

قابلیت مقاومت در برابر اتصال کوتاه بالا: سیم‌پیچ‌ها به صورت مکانیکی با یک سیستم گیره قوی، با گذراندن تست‌های ضربه اتصال کوتاه برای اطمینان از ایمنی در هنگام خطاهای شبکه، تقویت می‌شوند.

نصب انعطاف پذیر: ابعاد جمع و جور از نصب روی قطب، سکو یا در سطح زمین پشتیبانی می کند و با محدودیت های سایت شهری و روستایی سازگار است.

سناریوهای برنامه اصلی

شبکه های توزیع برق شهری: مناسب برای مناطق مسکونی، مناطق تجاری و پارک های صنعتی که در آنها توزیع پایانه ای مطمئن مورد نیاز است.

تأسیسات صنعتی: توان ولتاژ پایین پایدار را برای کارخانه‌های تولیدی، خطوط پردازش و ماشین‌آلات سنگین فراهم می‌کند و بارهای نوسان را به راحتی مدیریت می‌کند.

پروژه های انرژی تجدیدپذیر: به طور گسترده در سیستم های تولید برق فتوولتائیک و بادی برای کاربردهای افزایش یا توزیع، با سازگاری قوی با محیط های بیرونی استفاده می شود.

ساخت زیرساخت: در فرودگاه‌ها، سیستم‌های مترو، بیمارستان‌ها و مراکز داده که قابلیت اطمینان بالای منبع تغذیه حیاتی است، مستقر می‌شود.

منبع تغذیه موقت و اضطراری: طراحی جمع و جور و قابل حمل آن را برای پست های موقت یا سناریوهای تعمیر اضطراری ایده آل می کند.

جزئیات تولید

مواد اصلی و فرآیند ساخت

هسته با استفاده از فولاد سیلیکونی دانه گرا با نورد سرد با نفوذپذیری بالا با طراحی اتصال لبه پله ای 45 درجه ساخته شده است. لمینیت های هسته با دقت برش داده می شوند و به طور خودکار روی هم قرار می گیرند تا اتصالات محکم و مسیرهای مغناطیسی یکنواخت را تضمین کنند. هسته به طور ایمن با نوار شیشه ای نیمه خشک بسته می شود و لرزش و نویز را به حداقل می رساند و در عین حال تلفات بدون بار را کاهش می دهد.

سازه سیم پیچ

هر دو سیم پیچ ولتاژ بالا و ولتاژ پایین با استفاده از هادی های مسی بدون اکسیژن پیچیده می شوند که رسانایی الکتریکی بالا و تلفات مقاومتی کم را ارائه می دهند. سیم پیچ ولتاژ پایین یک پیکربندی فویل با عایق بین لایه ای و کانال های روغن طولی را اتخاذ می کند که به طور قابل توجهی استحکام مکانیکی و قابلیت مقاومت در برابر اتصال کوتاه را افزایش می دهد.

سیستم عایق و خنک کننده

روغن عایق معدنی با کیفیت بالا هم به عنوان یک محیط دی الکتریک و هم خنک کننده عمل می کند و پایداری شیمیایی و استحکام دی الکتریک عالی را ارائه می دهد. سیستم عایق کاغذ روغنی برای از بین بردن رطوبت باقیمانده و حباب های هوا تحت فرآیندهای خشک کردن خلاء و پر کردن روغن قرار می گیرد و ولتاژ اولیه تخلیه جزئی را بسیار بالاتر از الزامات استاندارد تضمین می کند.

مخزن و ساختار آب بندی

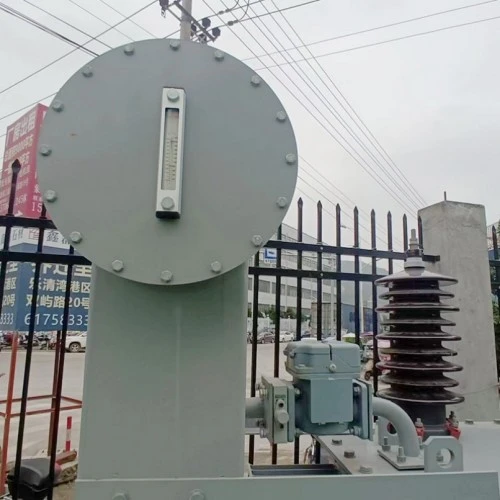

مخزن دارای طراحی پانل موجدار است که هم اتلاف گرما و هم جبران انبساط حرارتی را فراهم می کند و نیاز به محافظ خارجی را از بین می برد. ساختار کاملاً مهر و موم شده از اکسید شدن روغن و ورود رطوبت جلوگیری می کند و عملکرد بدون نیاز به تعمیر و نگهداری در طول عمر ترانسفورماتور را تضمین می کند. یک شیر کاهش فشار و گیج سطح روغن به عنوان ویژگی های ایمنی استاندارد ارائه شده است.

تضمین کیفیت و تست

هر کدام ترانسفورماتور ولتاژ بالا در فضای باز غوطه ور در روغن قبل از تحویل، تحت آزمایش‌های معمول و نوع جامع قرار می‌گیرد، از جمله اندازه‌گیری تلفات بدون بار و تلفات بار، آزمایش‌های امپدانس اتصال کوتاه، آزمایش‌های مقاومت در برابر ولتاژ اضافه القایی، آزمایش‌های تخلیه جزئی، و آزمایش‌های ضربه صاعقه. همه شاخص‌های کلیدی عملکرد فراتر از الزامات استانداردهای ملی و مشخصات IEC هستند و عملکرد پایدار طولانی‌مدت را در شرایط پیچیده میدانی تضمین می‌کنند.

پرسش و پاسخ: بینش های کلیدی محصول

Q1: ترانسفورماتور ولتاژ بالا در فضای باز غوطه ور در روغن 500 کیلوولت آمپر چیست و کجا استفاده می شود؟

پاسخ: این ترانسفورماتور ولتاژهای بالا مانند 10 کیلو ولت یا 35 کیلو ولت را به سطوح ولتاژ پایین مانند 0.4 کیلوولت با ظرفیت 500 کیلو ولت کاهش می دهد. این به طور گسترده در شبکه های توزیع شهری، پارک های صنعتی، پروژه های انرژی تجدیدپذیر و برنامه های زیرساختی که نصب در فضای باز و قابلیت اطمینان طولانی مدت ضروری است استفاده می شود.

Q2: چه چیزی این ترانسفورماتور را کارآمد می کند؟

A: بهره وری انرژی از طریق استفاده از فولاد سیلیکونی دانه گرا با نفوذپذیری بالا و طراحی اتصال هسته بهینه به دست می آید. این ویژگی ها تلفات بدون بار را تا بیش از 15 درصد در مقایسه با محصولات معمولی کاهش می دهد که منجر به صرفه جویی قابل توجهی در مصرف برق در طول عمر کارکرد ترانسفورماتور می شود.

Q3: مزایای ساخت و ساز کاملاً مهر و موم شده چیست؟

A: مخزن راه راه کاملاً مهر و موم شده نیاز به سیستم محافظ و تنفس را بی نیاز می کند. از تماس روغن عایق با هوای اتمسفر جلوگیری می کند و از اکسید شدن و جذب رطوبت جلوگیری می کند. این امر نیازهای تعمیر و نگهداری را کاهش می دهد و عمر مفید روغن و ترانسفورماتور را افزایش می دهد.

Q4: این ترانسفورماتور در شرایط اتصال کوتاه چگونه عمل می کند؟

A: ترانسفورماتور ولتاژ بالا در فضای باز غوطه ور در روغن 500 کیلو ولت آمپر با ساختار سیم پیچی تقویت شده مکانیکی و یک سیستم گیره قوی طراحی شده است. این آزمایش‌های ضربه اتصال کوتاه را با موفقیت در آزمایشگاه‌های آزمایشی معتبر ملی گذرانده است و از عملکرد و ایمنی قابل اعتماد در هنگام خطاهای شبکه اطمینان می‌دهد.

Q5: چه گارانتی و پشتیبانی پس از فروش ارائه می شود؟

A: ما یک ضمانت 5 ساله ارائه می دهیم که نقص های تولید را تحت استفاده معمولی پوشش می دهد. پشتیبانی فنی مادام العمر و در دسترس بودن قطعات یدکی ارائه می شود. در صورت خرابی، ظرف یک ساعت پس از اطلاع رسانی پاسخ می دهیم و پرسنل فنی را ظرف 24 ساعت به داخل کشور اعزام می کنیم. ترانسفورماتور برای عمر مفید کمتر از 30 سال طراحی شده است.

چرا Lugao Power را انتخاب کنید؟

صدور گواهینامه و تضمین کیفیت

دارای گواهینامه سیستم مدیریت کیفیت ISO 9001:2008

دارای علامت CE

گزارش های آزمایشی را از مرکز ملی نظارت و تست کیفیت ترانسفورماتور تایپ کنید

100٪ تست معمول قبل از تحویل: اتلاف بدون بار، تلفات بار، امپدانس اتصال کوتاه، ولتاژ اضافی القایی، تخلیه جزئی، ضربه رعد و برق و موارد دیگر

بسته بندی و تحویل

بسته بندی: جعبه چوبی یا بسته بندی بسته بندی شده مقاوم در برابر آب و هوا مناسب برای حمل و نقل دریایی، زمینی یا ریلی

شرایط حمل و نقل: پر شده با روغن، مهر و موم شده، همراه با گزارش های آزمایش کارخانه، دفترچه راهنمای دستورالعمل، و نقشه های نصب

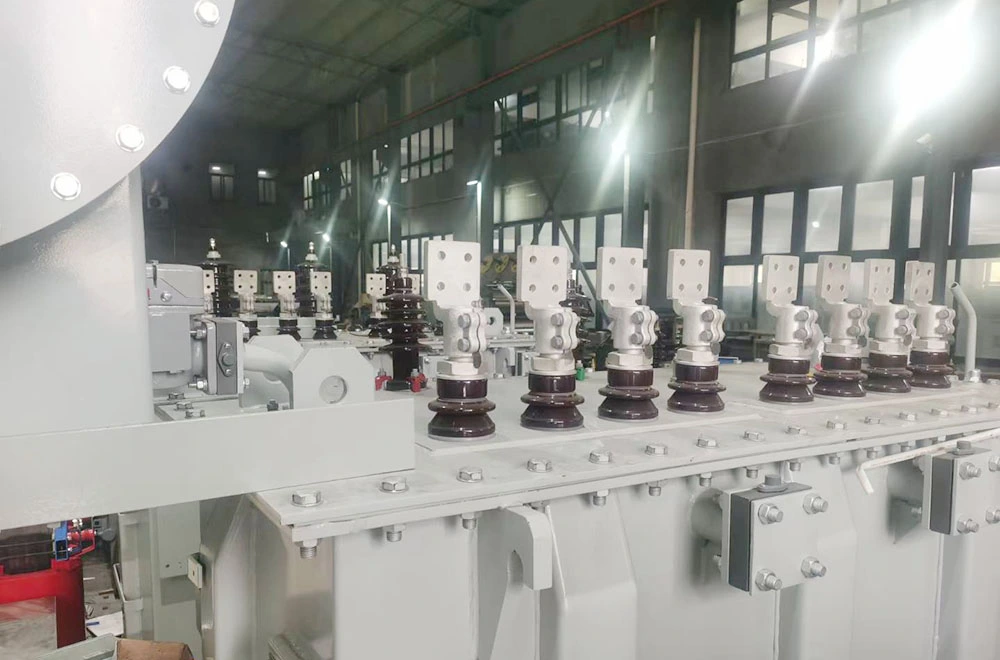

لوازم جانبی استاندارد: سطح روغن، شیر کاهش فشار، دماسنج شماره‌گیر، بوشینگ، پیچ‌های زمین و مجموعه سخت‌افزاری کامل

تعهد خدمات پس از فروش

گارانتی 5 ساله: تعمیر یا تعویض رایگان برای مشکلات کیفی ناشی از استفاده عادی پس از راه اندازی.

پشتیبانی خدمات مادام العمر: کمک های فنی و در دسترس بودن قطعات یدکی در طول چرخه عمر محصول.

عمر طراحی 30 ساله: ساخته شده با مواد درجه یک برای اطمینان از قابلیت اطمینان طولانی مدت.

پاسخ اضطراری: پاسخ در عرض یک ساعت پس از اعلام خطا. خدمات داخلی در محل در 24 ساعت.
