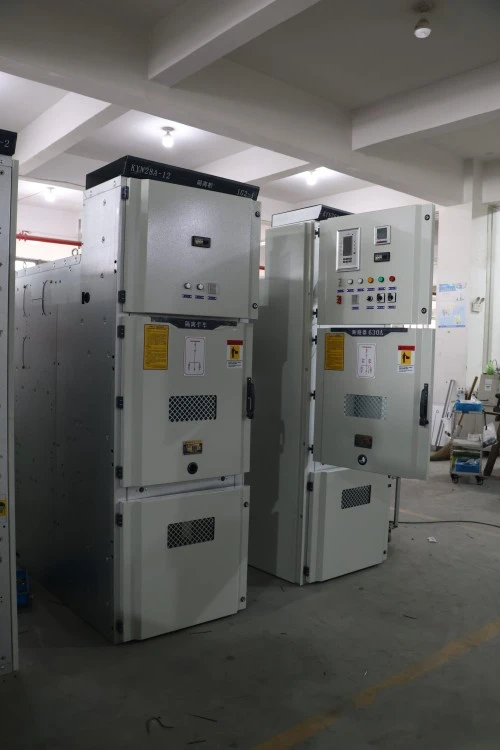

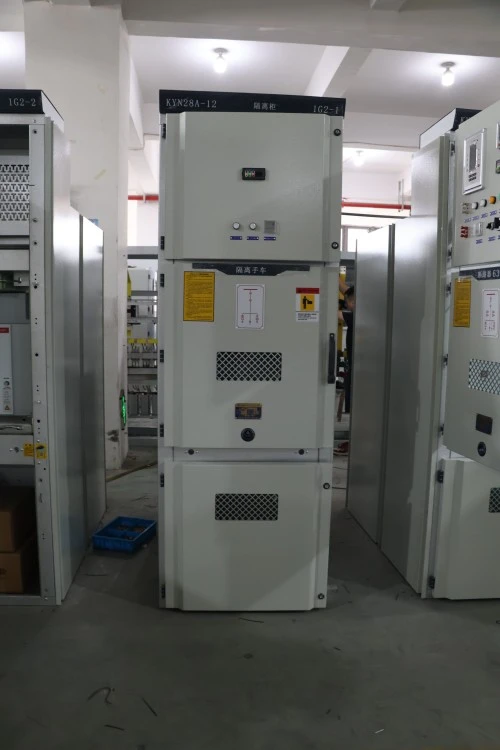

سوئیچ ولتاژ بالا نوع پنج پیشگیری کننده KYN Center

کلید ولتاژ بالا به هم پیوسته پنج پیشگیری از نوع KYN Center یک تابلو برق از نوع کاملاً مونتاژ شده، محصور فلزی و کششی است که عمدتاً در سیستم های برق سه فاز AC 3.6 تا 12 کیلو ولت استفاده می شود. این برای پیکربندی های یک شینه یا دو شینه با کاربردهای فیدر شاخه طراحی شده است.

این تجهیزات چیست؟

این تجهیزات یک کابینت توزیع برق فشار قوی است که کلیدهای مدار، قطع کننده ها، کلیدهای زمین، ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ و رله های حفاظتی را در خود جای داده است. ویژگی تعیین کننده آن مکانیسم "پیوند پنج پیشگیری" است که از نظر فیزیکی از:

1. بسته شدن با سوئیچ زمین بسته است

2. باز کردن درب جلو با شکن بسته

3. قرار دادن یا خارج کردن بریکر در صورت بسته بودن کلید

4. کارکردن سوئیچ اتصال به زمین در هنگام برق

5. بستن مدار شکن بدون برق کنترل

چه کاری انجام می دهد؟

انرژی الکتریکی را با خیال راحت از یک ترانسفورماتور یا خط ورودی دریافت می کند و آن را به فیدرهای خروجی مانند موتورها، ترانسفورماتورها، بانک های خازن یا پست های فرعی توزیع می کند. کلید ولتاژ بالا به هم پیوسته پنج پیشگیری از نوع KYN Center ستون فقرات شبکه های صنعتی و تاسیساتی ولتاژ متوسط ​​است.

تفکیک کد مدل:

● KYN – K: Y با روکش فلزی: نوع کششی N: داخلی

● نوع مرکز – پیکربندی مدولار وسط شکن

● قفل شدن پنج پیشگیری – ضد خطای مکانیکی و الکتریکی

● تابلو برق ولتاژ بالا - دارای امتیاز تا 12 کیلو ولت

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

1. ایمنی بالا - در هم تنیدگی پنج پیشگیری

سوئیچ ولتاژ بالا با اینترلاک پنج پیشگیری از نوع KYN Center دارای قفل های مکانیکی اجباری بین بریکر، کنتاکت های ایزوله، سوئیچ زمین و پانل های جلویی است. این خطر خطای اپراتور را حذف می کند - علت شماره 1 حوادث فلاش قوس.

2. ساخت و ساز مدولار فشرده

واگن برقی شکن به آرامی روی ریل ها با سه موقعیت متمایز می لغزد: کارکرد، آزمایش/ایزوله، و خارج شده. این امکان تعمیر و نگهداری بدون قطع انرژی کل باسبار را فراهم می کند - یک مزیت حیاتی برای مراکز داده و بیمارستان ها.

3. نظارت و کنترل هوشمند

IEDهای هوشمند اختیاری (رله) ارائه می کنند:

● نظارت بر جریان، ولتاژ و توان در زمان واقعی

● جریان بیش از حد، خطای زمین، و حفاظت جهت

● ارتباط RS485/Modbus یا IEC 61850

● باز/بستن از راه دور از طریق SCADA

● سنسورهای استاندارد دما و رطوبت در داخل محفظه شکن از تراکم جلوگیری می کند.

4. قابلیت اطمینان مکانیکی بالا

● عمر مکانیزم شکن: 30000 عملیات (بدون تعمیر و نگهداری)

● کنتاکت های کمکی: آلیاژ نقره-نیکل برای بیش از 10000 عملیات الکتریکی

● کنتاکت های قطع کننده اولیه: مس نقره اندود با فشار فنر

حوزه های کاربردی

جزئیات تولید

1. ساخت محفظه

● فولاد نورد سرد 2.0 میلی متر (روکش روی) یا فولاد ضد زنگ 1.5 میلی متر

● برش لیزری و خمش CNC برای دقت

● قاب جوشی با پوشش پودری مقاوم در برابر خوردگی (استاندارد RAL 7035)

2. مکانیسم در هم تنیده پنج پیشگیری

● صفحات بادامک فولادی و میله های به هم پیوسته (بدون قطعات پلاستیکی)

● برای 10000 چرخه در هم قفل بدون شکست تست شده است

● شامل قفل کلید برای پانل های ورودی/خروجی و کراوات

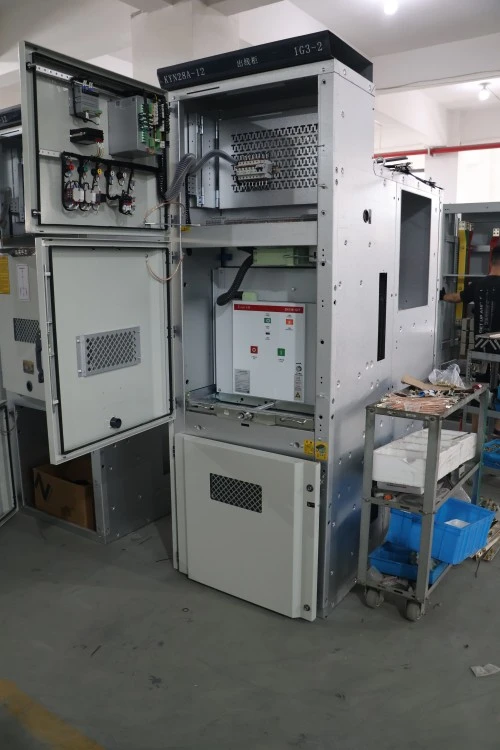

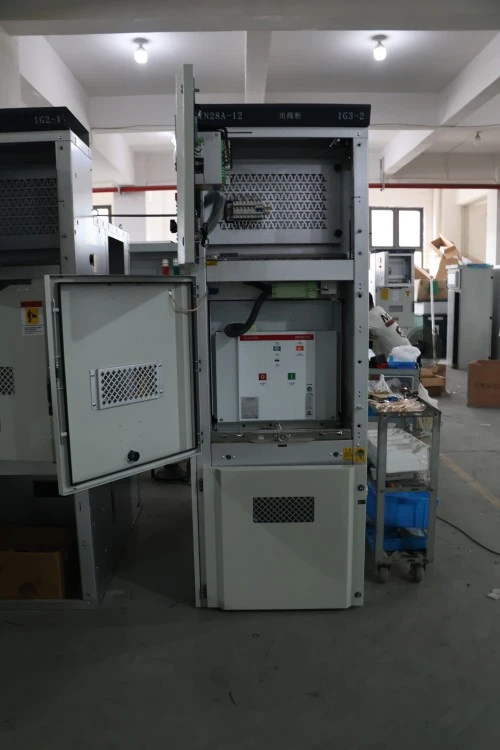

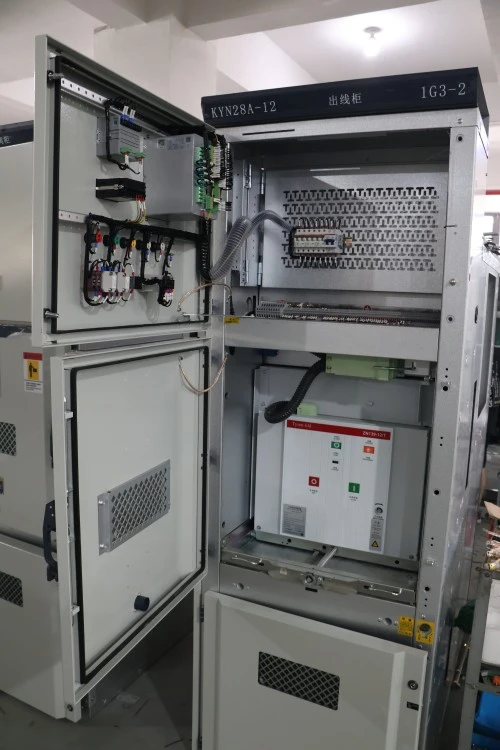

3. ترولی شکن

● شاسی کشیده با قفل سه حالته

● قطع کننده های اولیه خود تراز

● دوشاخه ثانویه با مدارهای کنترلی 16–32

4. سیستم شینه

● مس E-Cu با رسانایی بالا (درجه ETP)

● اتصالات نقره اندود با واشر Belleville

● عایق حرارتی برای جداسازی فاز

5. محفظه کابل

● فضای سخاوتمندانه برای کابل های حداکثر 4×240 میلی متر مربع در هر فاز

● براکت گیره کابل قابل جابجایی

● ارائه CT توالی صفر

6. تست کارخانه

● تست مقاومت 100% دی الکتریک

● تست عملیات مکانیکی (حداقل 50 سیکل)

● اندازه گیری تخلیه جزئی (≤5pC در ولتاژ نامی 1.2×)

● اندازه گیری مقاومت تماسی (میکرو اهم متر)

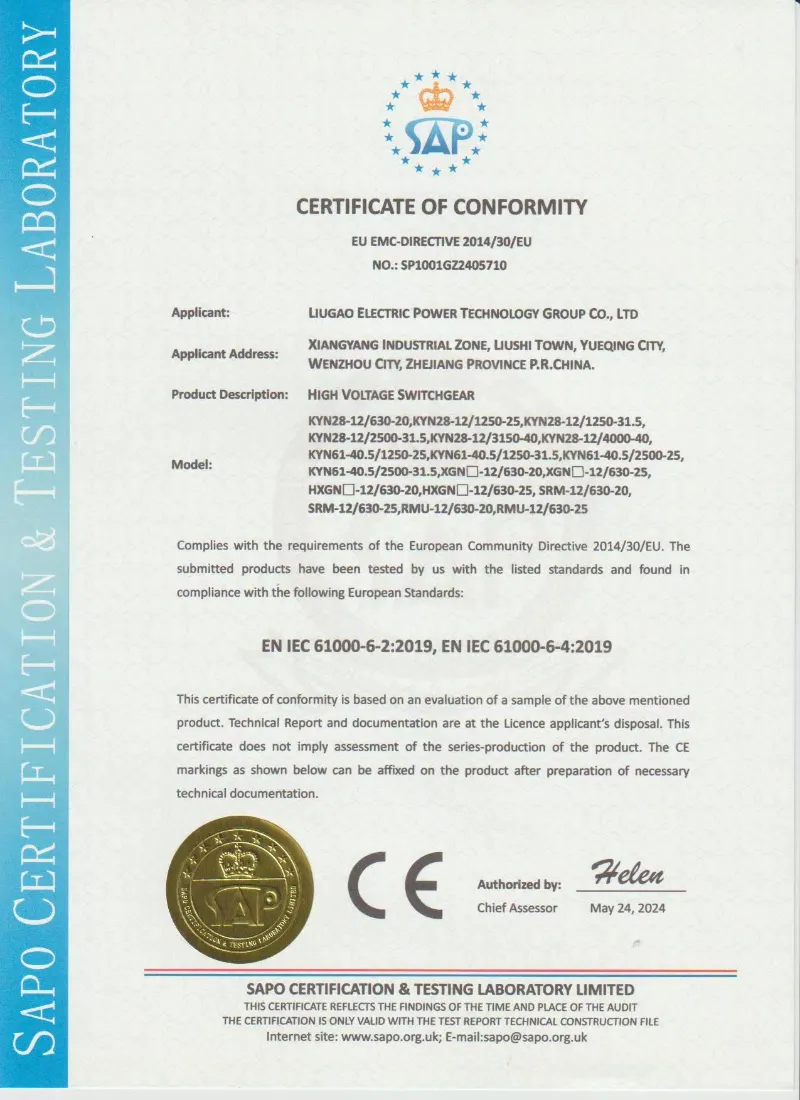

7. صدور گواهینامه و تضمین کیفیت

● مطابق با GB/T 3906، IEC 62271-200، و DL/T 404 آزمایش شده

● قوس داخلی تست شده (IAC AFLR 40kA/1s)

● ساخت گواهینامه ISO 9001:2015

● گزارش آزمون معمول همراه با هر پانل

چرا Lugao Power Co., Ltd. را به جای رقبا انتخاب کنید؟

سوالات متداول مشتریان

Q1: آیا می توان از این کلید ولتاژ بالا نوع پنج پیشگیری از نوع KYN Center برای سیستم های 24 کیلوولت استفاده کرد؟

پاسخ: خیر، KYN استاندارد تا 12 کیلو ولت رتبه بندی شده است. برای 24 کیلوولت، ما نوع KYN28-24 را با افزایش فاصله عایق ارائه می دهیم. لطفاً هنگام درخواست قیمت، ولتاژ سیستم خود را مشخص کنید.

Q2: آیا مدارشکن خلاء را به عنوان بخشی از کلید KYN Metal-Clad ارائه می کنید؟

پاسخ: بله، هر پانل به طور کامل با یک مدارشکن خلاء آزمایش شده در کارخانه (نوع VS1) مونتاژ می شود. ما همچنین جایگزین های سازگار مانند ABB VD4، زیمنس 3AH، یا اشنایدر HVX را در صورت ترجیح ارائه می دهیم.

Q5: آیا می توانید یک مجموعه کامل تابلو برق شامل پانل های ورودی، اندازه گیری، تغذیه کننده و خازن را به عنوان کلید KYN Metal-Enclosed عرضه کنید؟

ج: قطعا. ما خطوط کاملی را با تمام محفظه های کمکی مورد نیاز، اتصالات شینه و قفل های بین پانل طراحی و تولید می کنیم. فقط نمودار تک خطی خود را ارسال کنید.

Q6: چه اسنادی را ارائه می دهید؟

پاسخ: برای هر تابلو برق KYN، ما این موارد را ارائه می دهیم: نقشه چیدمان کلی، شماتیک سیم کشی، صورتحساب مواد، گزارش آزمایش، کتابچه راهنمای دستورالعمل، و ماتریس به هم پیوسته - همه به زبان انگلیسی (یا زبان محلی شما).

Q7: آیا میدان به هم پیوسته پنج پیشگیری قابل تنظیم است؟

پاسخ: نه - و این عمدی است. این قفل در کارخانه تنظیم و مهر و موم شده است تا از دستکاری جلوگیری شود. با این حال، ما نقشه های مکانیکی واضحی ارائه می دهیم تا تیم شما منطق را درک کند. در صورت نیاز به تغییرات با بخش مهندسی ما تماس بگیرید.

قابلیت تولید

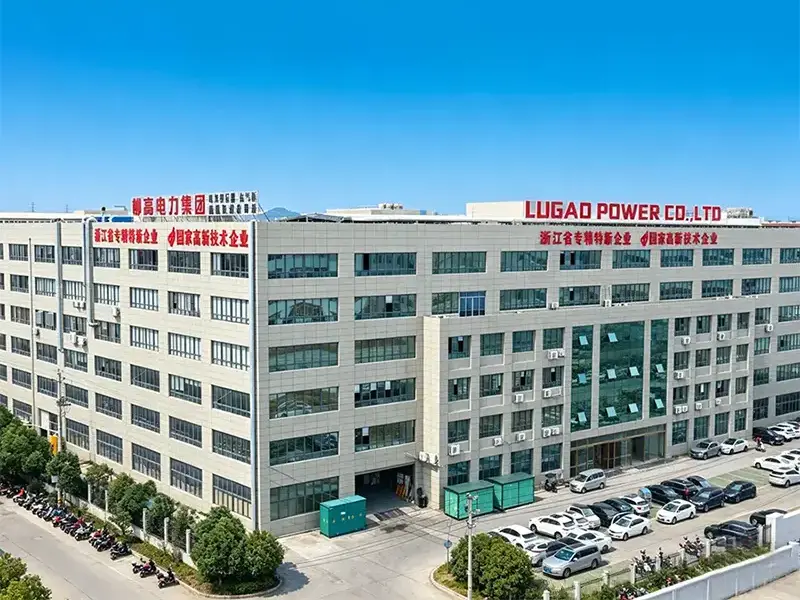

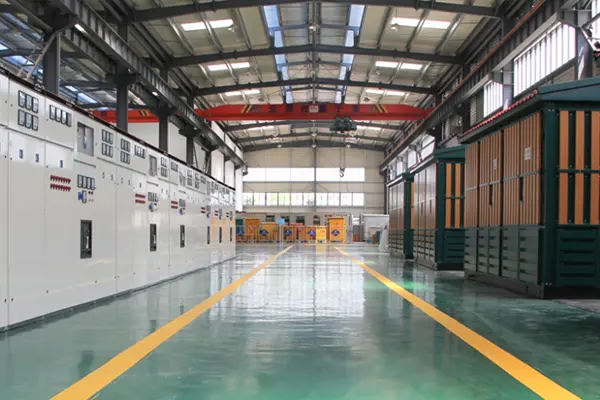

Lugao Power Co., Ltd.کلیدهای ولتاژ بالا به هم پیوسته KYN Center Type Five-Prevention در یک مرکز تولید مدرن مجهز به ساخت، مونتاژ و تجهیزات تست ولتاژ بالا پیشرفته تولید می کند. هرتابلو تابلوتحت یک سیستم مدیریت کیفیت سختگیرانه ISO 9001 تولید می شود که کیفیت ثابت، عملکرد قابل اعتماد و انطباق کامل با استانداردهای بین المللی را تضمین می کند.

قدرت تولید
