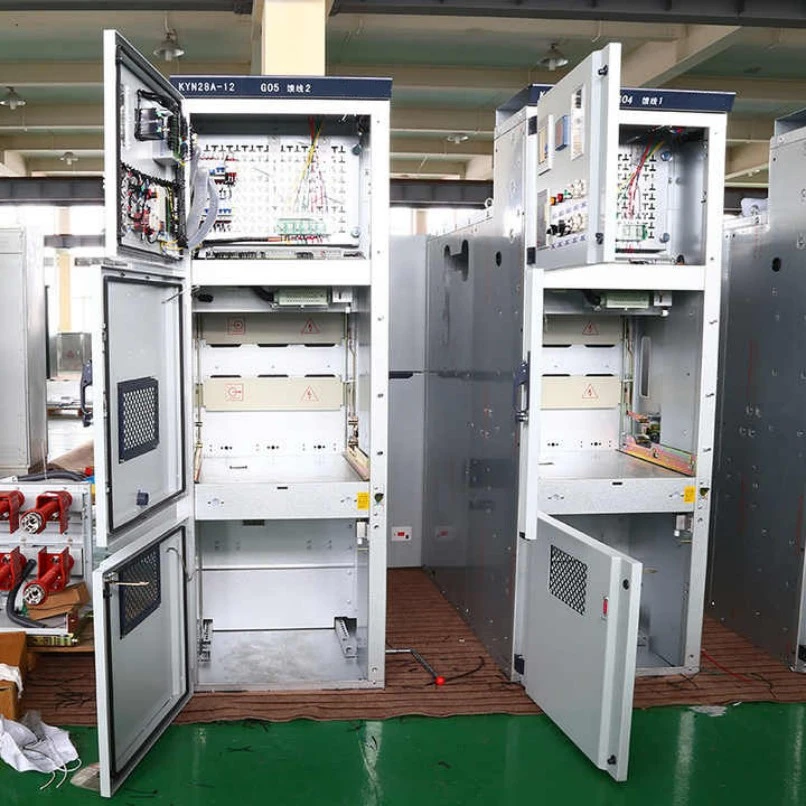

تابلوی تابلو ولتاژ بالا ثابت نوع گاری دستی

تابلوی تابلو ولتاژ بالا نوع گاری دستی یک جعبه فلزی محصور شده است.تابلو برق ولتاژ متوسط ​​عایق هوامونتاژ طراحی شده برای سیستم های تک شینه و دو شینه. اما این محصول دقیقاً چیست و چه کاری می تواند برای زیرساخت های الکتریکی شما انجام دهد؟

چیست:

این یک طرح ترکیبی است که یک محفظه پانل ثابت را با یک مکانیزم گاری دستی قابل جابجایی برای دستگاه های سوئیچینگ اولیه (مانند قطع کننده های مدار خلاء، کنتاکتورها یا VSD ها) ترکیب می کند. گاری دستی را می توان به صورت فیزیکی به داخل و خارج از پانل غلت داد، در حالی که شینه ها، کابل ها و اجزای کمکی در داخل محفظه ثابت می مانند. این طرح تحت استانداردهای IEC 62271-200 و GB3906 برای ولتاژهای نامی از 3kV تا 40.5kV استاندارد شده است.

کاری که می تواند انجام دهد:

● کنترل جریان برق: بارهای ولتاژ بالا مانند ترانسفورماتورها، موتورها و بانک های خازن را به طور ایمن متصل یا جدا می کند.

● ارائه حفاظت از خطا: رله های حفاظتی یکپارچه و قطع کننده های مدار به طور خودکار در هنگام اضافه بار، اتصال کوتاه یا خطای زمین خاموش می شوند.

● فعال کردن تعمیر و نگهداری ایمن: گاری دستی را می توان به یک موقعیت ایزوله و زمینی خارج کرد و یک شکاف هوای قابل مشاهده ایجاد کرد که به تکنسین ها اجازه می دهد تا بدون قطع برق کل شین بر روی شکن کار کنند.

● اندازه گیری و مانیتور: ترانسفورماتورهای جریان، ترانسفورماتورهای ولتاژ و مترهای دیجیتال نصب شده بر روی پانل، داده های بلادرنگ را از وضعیت سیستم ارائه می دهند.

● به صورت ایمن قفل کنید: قفل های مکانیکی و الکتریکی از خطاهای انسانی مانند بستن شکن در حالی که گاری دستی در میانه راه است یا دسترسی به محفظه های برقی جلوگیری می کند.

به طور خلاصه، این تابلوی تابلو ولتاژ بالا نوع گاری دستی به عنوان دروازه بان شبکه ولتاژ بالا شما عمل می کند – ایمن، انعطاف پذیر و بادوام برای بیش از 20 سال خدمات.

پارامترهای محصول (مشخصات)

در زیر جدول مشخصات فنی دقیق برای تابلوی تابلو ولتاژ بالا نوع گاری دستی ما آمده است. همه مقادیر به مدل های معمولی 12 کیلو ولت اشاره دارد. ولتاژهای دیگر در صورت درخواست موجود است.

ویژگی محصول و کاربرد (فرمت پرسش و پاسخ)

Q1: چه چیزی طراحی گاری دستی را بهتر از یک تابلو برق کاملاً ثابت می کند؟

پاسخ: طراحی گاری دستی اجازه می دهد تا دستگاه سوئیچینگ اولیه (شکن مدار خلاء) به طور فیزیکی از پانل برای تعمیر و نگهداری یا جایگزینی خارج شود در حالی که شینه های پانل فعال هستند. این باعث کاهش زمان خاموشی از ساعت به دقیقه می شود. در مقابل، تابلو برق ثابت اغلب نیاز به قطع برق کل یک بخش برای دسترسی به قطع کننده دارد. تابلو برق ثابت نوع گاری دستی ما بهترین های هر دو دنیا را در اختیار شما قرار می دهد: شینه های ثابت برای استحکام، به علاوه شکن های گاری دستی برای قابلیت سرویس دهی.

Q2: چگونه ایمنی اپراتور را در طول قفسه بندی تضمین می کند؟

A: تابلو برق ما شامل پنج اینترلاک اجباری است:

1. شکن نمی تواند بسته شود مگر اینکه گاری دستی در موقعیت "عملکرد" ​​(متصل) باشد.

2. گاری دستی را نمی توان از «قطع شده» به «متصل» منتقل کرد مگر اینکه شکن باز باشد.

3. کلید ارت تنها زمانی می تواند بسته شود که گاری دستی در وضعیت "آزمایش/قطع" باشد.

4. درب محفظه کابل فقط زمانی باز می شود که کلید ارت بسته باشد.

5. گاری دستی را نمی توان در حالی که شکن بسته است وارد یا خارج کرد. این اینترلاک ها هم مکانیکی و هم الکتریکی هستند - از نظر طراحی ایمن در برابر خرابی.

Q3: آیا می توان از تابلوی تابلو ولتاژ بالا نوع گاری دستی در خارج از منزل استفاده کرد؟

A: محفظه استاندارد IP4X است، مناسب برای پست های داخلی. برای کاربردهای خارج از منزل، محفظه های ضد آب و هوا یا کیوسک های دارای رتبه IP54 را عرضه می کنیم. بسیاری از مشتریان تابلو برق ما را در پست های کانتینری یا ساختمان های کوچک پیش ساخته نزدیک مزارع بادی یا نیروگاه های خورشیدی نصب می کنند.

Q4: رایج ترین برنامه های کاربردی برای این تابلو برق چیست؟

A: این تابلوی تابلو ولتاژ بالا ثابت نوع گاری دستی به طور گسترده در موارد زیر استفاده می شود:

● پست های برق (توزیع اولیه و ثانویه).

● کارخانه های صنعتی (کارخانجات فولاد، کارخانه های سیمان، پتروشیمی) – برای کنترل موتور و حفاظت ترانسفورماتور.

● ساختمان های تجاری (بیمارستان ها، مراکز داده، فرودگاه ها) – که در آن ها قابلیت اطمینان بالایی لازم است.

● انرژی های تجدیدپذیر (مزارع خورشیدی، مزارع بادی) – به عنوان پانل های اتصال به شبکه.

● عملیات معدن - به اندازه کافی برای محیط های گرد و غبار و مرطوب قوی است.

● منبع تغذیه کششی راه آهن – در سیستم های 27.5 کیلوولت یا 2×25 کیلوولت.

جزئیات تولید

1. مواد محفظه و پوشش

● جنس: ورق فولادی گالوانیزه با ضخامت 2 میلی متر (وارد شده از Baosteel)، تا شده توسط دستگاه های خم CNC. لبه های دوبار تا شده سفتی را افزایش می دهند.

● پوشش: پوشش پودری اپوکسی پلی استر (حداقل ضخامت 80μm) پس از سندبلاست با استاندارد SA 2.5. رنگ RAL 7035 (خاکستری روشن). تست اسپری نمک بیش از 500 ساعت - بدون خوردگی.

2. مکانیزم گاری دستی

● جنس: غلطک های نایلونی با استحکام بالا + ریل های فولادی ضد زنگ.

● عملکرد: مکانیزم پیچ در/پیچ گیر با طراحی ضد برگشت. هر گاری دستی برای 2000 چرخه کامل قفسه بندی آزمایش می شود.

● نشانگرهای موقعیت: قرمز (متصل)، سبز (تست)، زرد (قطع)، قابل مشاهده از فاصله 5 متری.

3. کرکره (موانع ایمنی خودکار)

● هنگامی که گاری دستی خارج می شود، کرکره های فلزی فنری به طور خودکار کنتاکت های اولیه ثابت را می پوشانند. این از تماس تصادفی انگشت با قطعات زنده جلوگیری می کند. کرکره های ما از آلیاژ آلومینیوم 3 میلی متر با درمان ضد خوردگی ساخته شده اند.

4. سیستم شینه

● جنس: مس E-Cu با رسانایی بالا (99.9 درصد خلوص). در تمام مفاصل نقره اندود شده است.

● مقطع: محاسبه شده برای نگه داشتن افزایش دما زیر 65K در جریان نامی. برای 3150A از شینه های دوتایی در هر فاز استفاده می کنیم.

● عایق: آستین های عایق حرارت پذیر (رنگ نارنجی) برای شناسایی فاز و کنترل تخلیه جزئی.

5. کلید ارتینگ

● نوع: سریع ساخت، بار شکن، با تیغه های ارت قابل مشاهده.

● عملکرد: مکانیزم دستی به کمک فنر. می تواند بر روی جریان اتصال کوتاه کامل (50 کیلو آمپر) یک بار بسته شود.

● اینترلاک: قفل مکانیکی انحصاری با موقعیت گاری دستی - نمی‌تواند سوئیچ ارت را ببندد مگر اینکه گاری دستی در وضعیت آزمایش/قطع باشد.

6. محفظه ولتاژ پایین

● در قسمت جلوی بالایی قرار دارد (ارتفاع 300 میلی متر)، کاملاً از قطعات ولتاژ بالا جدا شده است. رله های محافظ خانه ها (مبتنی بر ریزپردازنده)، سوئیچ های کنترل، لامپ های نشانگر و فیوزهای کمکی.

● سیم‌کشی: همه کابل‌های ثانویه شماره‌گذاری شده‌اند، در کانال‌های PVC مقاوم در برابر شعله قرار می‌گیرند و روی بلوک‌های ترمینال با کنتاکت‌های یدکی خاتمه می‌یابند (۲۰٪ ذخیره شده ذخیره شده).

7. کنترل تخلیه جزئی

● تمام هادی های ولتاژ بالا گرد شده اند تا لبه های تیز از بین بروند.

● هر پانل تحت آزمایش تخلیه جزئی قرار می گیرد (≤10pC در 1.1×Ur/√3).

8. دقت مونتاژ کارخانه

● هر تابلوی تابلو ولتاژ بالا ثابت نوع گاری دستی بر روی یک جک لیزری مونتاژ شده است. عدم همراستایی تماس گاری دستی با تماس ثابت <0.5 میلی متر است.

● نتیجه: قفسه بندی صاف بدون ساییدن یا زور - بدون گیرکردن گاری های دستی حتی پس از سال ها استفاده.

چرا Lugao را برای کلید چرخ دستی نوع ولتاژ متوسط ​​انتخاب کنید؟

· مهندسی پروژه محور: طرح کابینت، رتبه بندی شینه، طرح رله حفاظتی، پیکربندی CT/VT و ورودی کابل را می توان بر اساس نمودار تک خطی طراحی کرد.

· تولید مبتنی بر استاندارد: سوئیچگیر را می توان بر اساس استانداردهای IEC 62271-200، GB/T 3906، DL/T 404 و مشخصات فنی پروژه ساخت.

· انتخاب اجزای انعطاف پذیر: Lugao VCB، ABB، Siemens، Schneider یا سایر برندهای مشخص شده قطعات را می توان بر اساس نیازهای پروژه پیکربندی کرد.

· بازرسی معمول قبل از حمل و نقل: عملیات مکانیکی، عملکرد اینترلاک، سیم کشی، عایق و تست های مقاومت فرکانس قدرت را می توان قبل از تحویل طبق توافق نامه فنی انجام داد.

· پشتیبانی اسناد فنی: نقشه‌های چیدمان عمومی، نمودارهای تک خطی، نمودارهای سیم‌کشی ثانویه، دستورالعمل‌های عملیاتی و گزارش‌های آزمایش معمول را می‌توان برای مرجع پروژه ارائه کرد.
