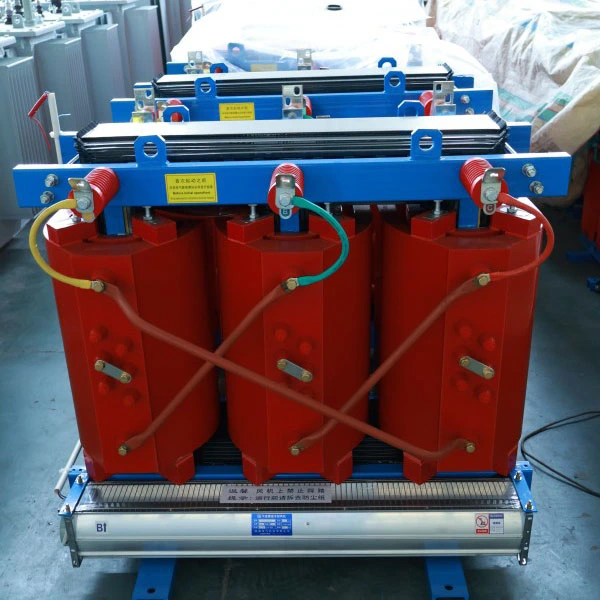

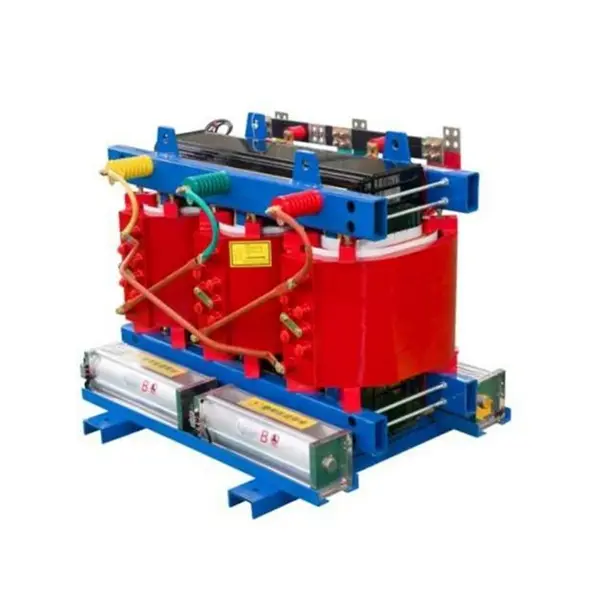

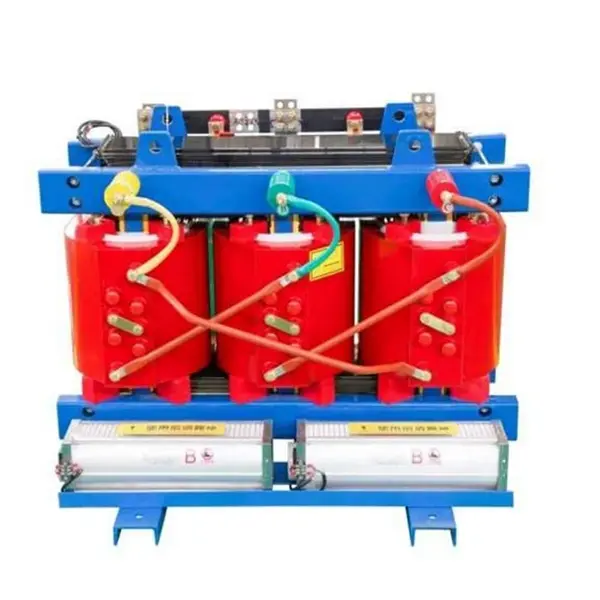

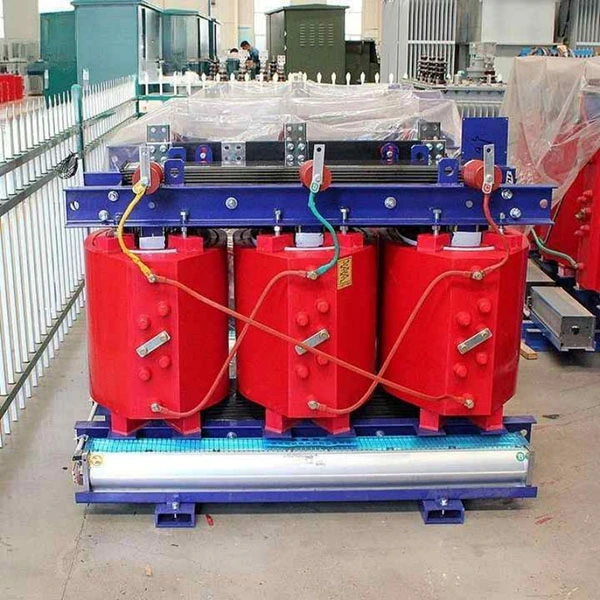

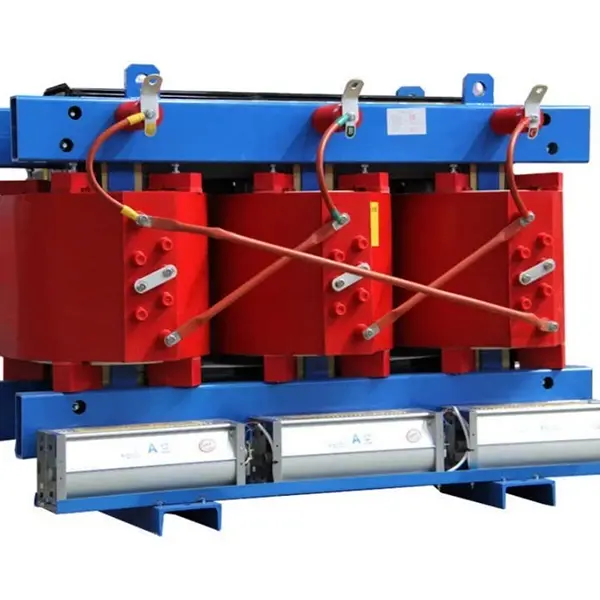

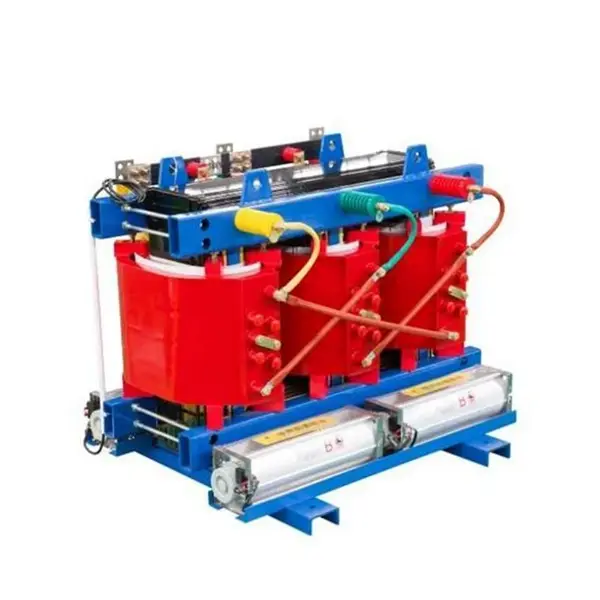

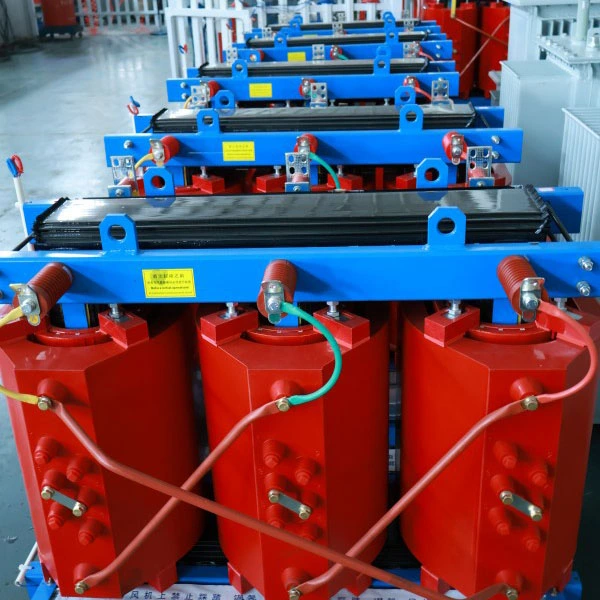

ترانسفورماتور پاور ریخته گری رزین اپوکسی SCB13 800kva

این تجهیزات چیست؟

ترانسفورماتور ریخته گری رزین اپوکسی SCB13-800kVA یک ترانسفورماتور قدرت سه فاز است که با استفاده از فرآیند ریخته گری رزین اپوکسی خلاء تولید می شود. متعلق به خانواده ترانسفورماتورهای نوع خشک کم مصرف است.

تفکیک کد مدل:

● S – سه فاز

● C – رزین ریخته‌گری (اپوکسی)

● B – سیم پیچ فویل کم ولتاژ

● 13 - کد سری عملکرد، نشان دهنده سطح بهره وری انرژی

چه کاری انجام می دهد؟

عملکرد اصلی این تجهیزات پایین آوردن ولتاژ بالا (10 کیلو ولت یا 35 کیلوولت) به ولتاژ پایین (400 ولت / 380 ولت) است که انرژی ایمن و پایدار را برای بارهای الکتریکی مختلف فراهم می کند. برخلاف ترانسفورماتورهای سنتی پر از روغن، از روغن عایق برای خنک سازی استفاده نمی کند. در عوض، با استفاده از عایق جامد اپوکسی همراه با خنک کننده طبیعی هوا کار می کند.

توضیحات محصول

ترانسفورماتور قدرت ریخته گری رزین اپوکسی SCB13-800kVA یک ترانسفورماتور با راندمان بالا است.ترانسفورماتور سه فاز خشکبرای توزیع برق مدرن طراحی شده است. دارای ریخته‌گری خلاء رزین اپوکسی، سیم‌پیچ‌های فویل با ولتاژ پایین، و استانداردهای بهره‌وری انرژی سطح 2 GB 20052-2020 (نزدیک به سطح 1) را برآورده می‌کند. ایده آل برای کاربردهایی که نیازمند صرفه جویی در انرژی، ایمنی آتش سوزی و قابلیت اطمینان هستند.

دارای ولتاژ 800kVA با نسبت ولتاژ استاندارد 10kV/0.4kV (قابل تنظیم برای 6kV، 20kV یا 35kV). عایق جامد اپوکسی بدون روغن خطرات نشت، آتش سوزی و انفجار را از بین می برد و آن را برای ساختمان های بلند، مترو، بیمارستان ها، مراکز داده و کارخانه های شیمیایی مناسب می کند.

عملکرد الکتریکی کلیدی: تلفات بدون بار ≤1090 وات، تلفات بار (120 درجه سانتیگراد) ≤6260 وات، امپدانس اتصال کوتاه 6% (قابل تنظیم 4%-10%)، تخلیه جزئی ≤5pC و نویز ≤55dB در 1 متر.

مجهز به سیستم کنترل دما هوشمند (سنسورهای PT100، شروع/ توقف خودکار فن، هشدار گرمای بیش از حد و خاموش شدن) و ارتباط RS485 برای یکپارچه سازی سیستم BA. فرآیند ریخته‌گری VPI، محصورسازی ضد رطوبت و مقاوم در برابر شعله را تضمین می‌کند. Core از فولاد سیلیکونی با نفوذپذیری بالا با اتصالات پله ای استفاده می کند. حفاظت استاندارد IP20 (IP23 اختیاری).

با عمر طراحی 30 ساله و حداقل تعمیر و نگهداری، SCB13-800kVA یک انتخاب مطمئن و اقتصادی برای سیستم های توزیع جدید یا ارتقا یافته است.

برنامه کاربردی محصول

کاربردهای معمولی:

ساختمان‌های بلند، مجتمع‌های تجاری، بیمارستان‌ها، مراکز داده، ایستگاه‌های مترو، فرودگاه‌ها، کارخانه‌های شیمیایی، ایستگاه‌های انرژی‌های تجدیدپذیر و هر مکانی که ایمنی در برابر آتش یک نیاز حیاتی است.

ویژگی محصول

راندمان بالا و صرفه جویی در انرژی - هزینه های عملیاتی کمتر

تلفات بدون بار در مقایسه با سری SCB11 20%-37% کاهش یافته است. کاهش تلفات بار 15 تا 30 درصد

تلفات معمولی 800 کیلو ولت آمپر بدون بار ≤ 1090 وات، تلفات بار (در دمای 120 درجه سانتیگراد) ≤ 6260 وات

مطابق با استانداردهای بهره وری انرژی GB 20052-2020 سطح 2؛ برخی از پارامترها به سطح 1 می رسند

محاسبه سود اقتصادی:

بر اساس 8000 ساعت کار در سال با 0.11 دلار در کیلووات ساعت، در مقایسه با یک ترانسفورماتور استاندارد SCB11، صرفه جویی سالانه برق تقریباً 2000 تا 2700 دلار است. اختلاف قیمت در حدود 3 سال جبران می شود.

ایمنی و قابلیت اطمینان - ضد حریق و ضد انفجار با خطر صفر

مزایای اصلی:

خود خاموش شونده: نقطه اشتعال رزین اپوکسی > 300 درجه سانتیگراد. شعله پخش نمی شود و با حذف منبع گرما خاموش می شود

طراحی بدون روغن: خطرات نشت روغن، آتش سوزی و انفجار را به طور کامل حذف می کند. بدون نیاز به گودال نگهداری روغن

قابلیت مقاومت در برابر اتصال کوتاه بالا: ساختار تقویت شده با فایبرگلاس با استحکام بالا که توسط ریخته گری خلاء تشکیل شده است، قابلیت مقاومت در برابر اتصال کوتاه را بیش از 30٪ افزایش می دهد.

تخلیه جزئی بسیار کم: تخلیه جزئی را می توان در دمای زیر 5pC کنترل کرد، که به طور قابل توجهی پیری عایق را کاهش می دهد.

رسیدگی به نگرانی های واقعی مشتری:

س: هنگام نصب ترانسفورماتور در زیرزمین یک ساختمان بلند، بازرسی آتش نشانی بیشتر روی چه مواردی متمرکز است؟

پاسخ: مقامات آتش نشانی در درجه اول بر روی "خطر انتشار آتش" و "انتشار دود سمی" تمرکز می کنند. SCB13 ما از ریخته‌گری رزین اپوکسی استفاده می‌کند که ذاتاً مقاوم در برابر شعله است و هنگام سوزاندن گازهای سمی هالوژنه تولید نمی‌کند (مطابق با GB/T 1094.11-2022). این یک مزیت بزرگ است که ترانسفورماتورهای پر شده با روغن نمی توانند با آن مطابقت کنند. بسیاری از مجتمع‌های تجاری و پروژه‌های بیمارستانی در شهرهای درجه یک و دوم دقیقاً به دلیل همین ویژگی، بررسی‌های دقیق ایمنی آتش‌سوزی را پشت سر گذاشته‌اند.

س: ترانسفورماتورهای نوع خشک به رطوبت حساس هستند. آیا آنها می توانند در فصل بارانی در مناطق جنوبی کار کنند؟

پاسخ: ترانسفورماتورهای نوع خشک معمولی واقعاً به رطوبت حساس هستند، اما SCB13 ما از یک فرآیند ریخته گری خلاء استفاده می کند که در آن رزین اپوکسی به طور کامل سیم پیچ ها را محصور می کند و یک لایه عایق مهر و موم شده را تشکیل می دهد. هسته و سخت‌افزار گیره تحت درمان ضد خوردگی خاصی قرار می‌گیرند که امکان عملکرد عادی در محیط‌های 100% رطوبت نسبی را فراهم می‌کند. قبل از راه اندازی مجدد پس از خاموش شدن، نیازی به عملیات خشک کردن نیست.

نظارت هوشمند - دما در یک نگاه

سیستم کنترل دما هوشمند استاندارد:

سنسورهای مقاومت پلاتین PT100 از پیش تعبیه شده در سیم پیچ هر فاز برای نظارت بر دما در زمان واقعی

کنترلر به صورت دوره ای دمای سیم پیچ سه فاز را نمایش می دهد - به راحتی قابل خواندن است

به طور خودکار فن های خنک کننده پایین نصب شده را روشن/خاموش می کند (از 100 درجه سانتی گراد شروع می شود، در کمتر از 80 درجه سانتی گراد متوقف می شود)

هشدار دمای بیش از حد (نقطه تنظیم قابل تنظیم) و محافظت در برابر افزایش دما را ارائه می دهد

عملکرد کم صدا - بی صدا و بدون اختلال

داده های اندازه گیری شده:

برای 800 کیلو ولت آمپر و کمتر، سطح نویز ≤ 55 دسی بل در فاصله 1 متری تجهیزات اندازه گیری شد.

فن‌آوری اتصال هسته 45 درجه کاملاً پله‌ای + پدهای میرایی ارتعاش می‌تواند نویز را تا 5 تا 8 دسی بل کاهش دهد.

ظرفیت اضافه بار قوی - قابل اطمینان وقتی که بیشترین اهمیت را دارد

پارامترهای قابلیت اضافه بار:

خنک کننده طبیعی (AN) - می تواند در 100٪ بار به طور مداوم کار کند

خنک کننده هوای اجباری (AF) - ظرفیت را می توان 40-50٪ افزایش داد

می تواند 150% بار نامی را به مدت 2 ساعت تحمل کند

سناریوهای کاربردی:

دوره‌های اوج تقاضای تابستانی، حفاظت از توان رویدادهای حیاتی، اشتراک بار موقت زمانی که یک ترانسفورماتور از کار می‌افتد – در این «لحظه‌های بحرانی»، ظرفیت اضافه بار SCB13 تداوم منبع تغذیه را تضمین می‌کند.

بدون نیاز به تعمیر و نگهداری - بدون زحمت و بدون نگرانی

مزایای تعمیر و نگهداری:

بدون روغن - بدون نیاز به فیلتراسیون دوره ای روغن یا آزمایش کروماتوگرافی روغن

سطح سیم پیچ صاف - گرد و غبار به راحتی جمع نمی شود

بدون قطعات متحرک - میزان خرابی بسیار کم

نگهداری روزانه فقط به بررسی نمایشگر دما و تمیز کردن مجاری هوای خنک کننده نیاز دارد

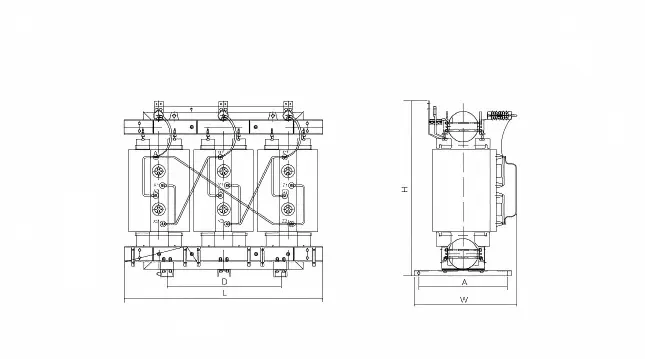

پارامتر محصول (مشخصات)

تعهد خدمات پس از فروش

دوره گارانتی: 12 ماه از تاریخ حمل و نقل (قابل تمدید تا 36 یا 60 ماه با قرارداد خدمات پرداخت شده)

پشتیبانی فنی: مشاوره فنی رایگان مادام العمر. محاسبه بار و بهینه سازی راه حل در مرحله انتخاب

خدمات میدانی: راهنمایی نصب، کمک راه اندازی، رسیدگی به خطا (رایگان در طول گارانتی، بر اساس هزینه پس از گارانتی)

تامین قطعات یدکی: کنترل‌کننده‌های دما، فن‌ها، سنسورها و سایر قطعات معمولی که در انبار نگهداری می‌شوند. تحویل روز بعد از طریق پیک
