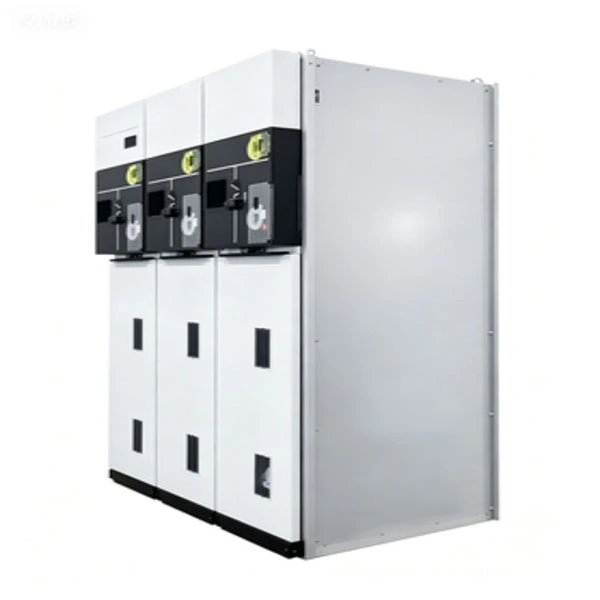

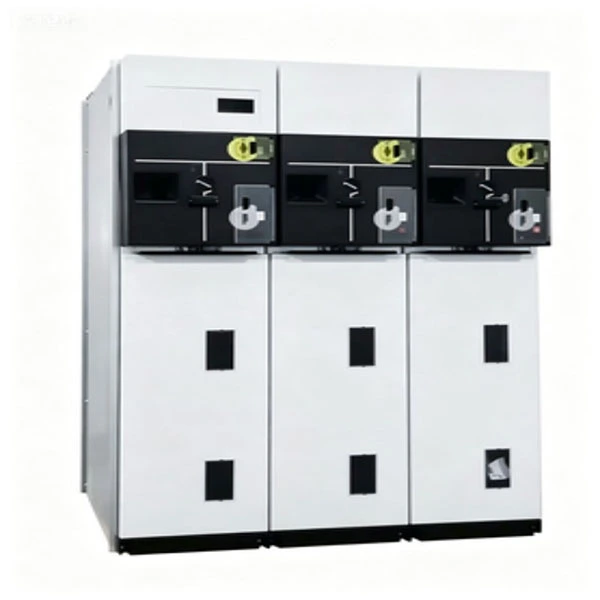

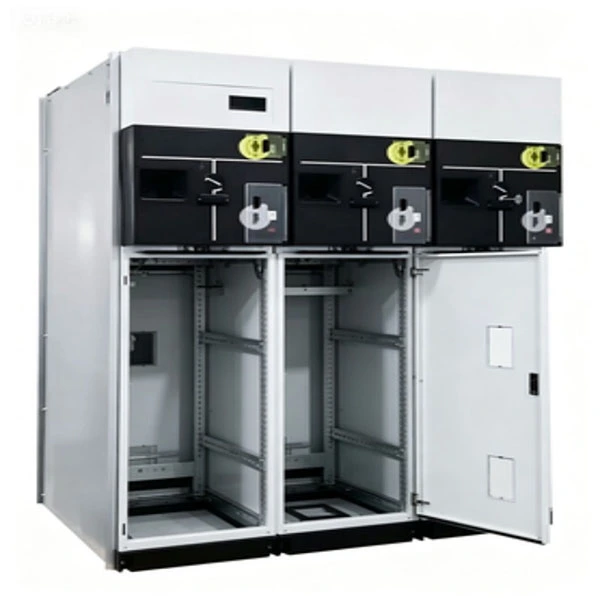

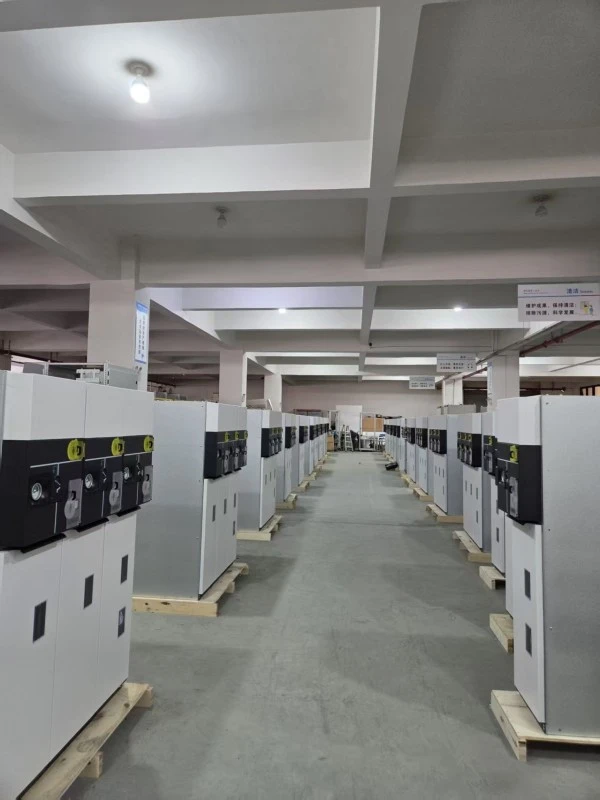

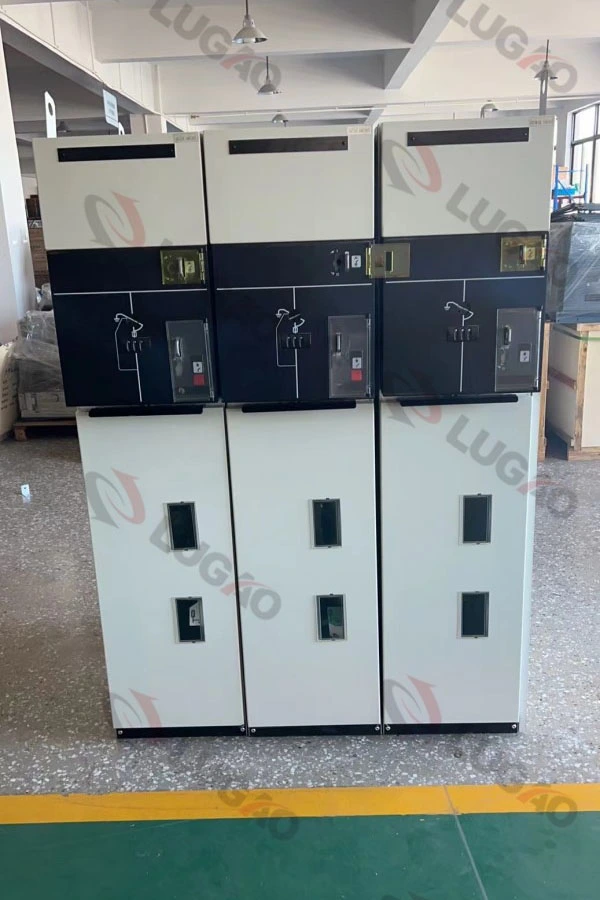

RMU کاملاً عایق بندی شده فشرده

RMU کاملاً عایق بندی شده فشرده (حلقه واحد اصلی) یک تابلو برق محصور فلزی است که در کارخانه مونتاژ شده است. این سوئیچ های بریک بار، قطع کننده های مدار خلاء، فیوزها و سوئیچ های ارت را در یک مخزن کاملاً مهر و موم شده و کاملاً عایق از فولاد ضد زنگ ادغام می کند.

چه کاری انجام می دهد؟

حلقه های برق را در شبکه های توزیع ثانویه (6kV-24kV) متصل و جدا می کند.

جداسازی خطا و سوئیچینگ حلقه را برای شبکه های برق با قابلیت اطمینان بالا فراهم می کند

برخلاف RMU های سنتی عایق هوا، این RMU کاملاً عایق بندی شده فشرده از SF6 یا گاز عایق سازگار با محیط زیست به عنوان واسطه عایق اولیه استفاده می کند که ورود رطوبت، تجمع گرد و غبار و نفوذ حیوانات را حذف می کند --- آن را برای مناطق ساحلی، بیابانی، ارتفاعات بالا و مناطق بسیار آلوده ایده آل می کند.

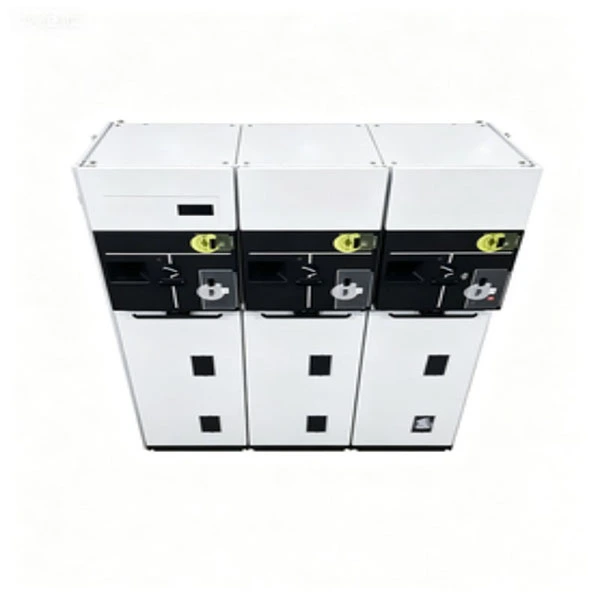

توضیحات محصول

Compact Sealed Fully Insulated RMU ما یک واحد اصلی حلقه نسل بعدی است که برای توزیع برق شهری، پارک‌های صنعتی، نیروگاه‌های بادی/خورشیدی و پروژه‌های زیرساختی مانند فرودگاه‌ها و مراکز داده توسعه یافته است. محدوده ولتاژ نامی از 12 کیلوولت تا 24 کیلو ولت، با جریان نامی 630 آمپر برای شین های اصلی و 125 آمپر برای مدارهای محافظت شده از فیوز.

ویژگی های فنی اصلی:

1. مخزن فولاد ضد زنگ کاملا مهر و موم شده (رده حفاظت IP67)

2. عایق گاز SF6 (یا گاز جایگزین سازگار با محیط زیست)

3. طبقه بندی قوس داخلی IAC AFLR 20kA/1s

4. عمر مکانیکی: تا 5000 عملیات برای سوئیچ های load-break

5. محفظه های اتصال کابل یکپارچه با کاهش فشار

6. کنترل از راه دور اختیاری و ادغام SCADA

7. RMU کاملاً عایق بندی شده فشرده نیازی به تمیز کردن داخلی یا گرمایش ضد تراکم ندارد و هزینه های تعمیر و نگهداری را در مقایسه با تابلوهای باز نوع به شدت کاهش می دهد.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

ویژگی های کلیدی

1. کاملاً مهر و موم شده، کاملاً عایق شده --- بدون تأثیر رطوبت، مه نمک، گرد و غبار یا حیوانات کوچک.

2. ساختار فشرده --- عرض معمولاً 350 تا 450 میلی متر در هر واحد است که تا 50 درصد فضای کف را صرفه جویی می کند.

3. طراحی ضد قوس --- با IAC AFLR 20kA/1s مطابقت دارد و ایمنی اپراتور را تضمین می کند.

4. بدون تعمیر و نگهداری برای بیش از 20 سال --- بدون نیاز به تمیز کردن، خشک کردن، یا پر کردن مجدد گاز در شرایط عادی.

5. شکست قابل مشاهده --- پنجره مشاهده اختیاری برای موقعیت سوئیچ شکستن بار.

6. قابلیت اطمینان مکانیکی بالا --- مکانیزم فولاد ضد زنگ با یاتاقان های مهر و موم شده.

7. آماده هوشمند --- می تواند به PT، CT، و مکانیزم های عملیاتی موتوری برای اتوماسیون مجهز شود.

سناریوهای کاربردی

● شبکه های توزیع برق شهری --- مجتمع های مسکونی، ساختمان های تجاری، بیمارستان ها، مراکز داده.

● پروژه های انرژی تجدیدپذیر --- ایستگاه های افزایش توربین بادی، خطوط جمع آوری مزرعه خورشیدی.

● ساخت و ساز زیرساخت --- فرودگاه ها، متروها، تونل ها، بنادر.

● منبع تغذیه موقت و اضطراری --- پست های سیار، سایت های ساخت و ساز.

● مناطق صنعتی---کارخانه هایی که به قابلیت اطمینان بالا و نگهداری کم نیاز دارند.

پرسش و پاسخ

Q1: RMU کاملاً عایق بندی شده فشرده در محیط های ساحلی با رطوبت بالا چگونه عمل می کند؟

ج: عالی از آنجایی که RMU کاملاً عایق شده از یک مخزن فولادی ضد زنگ کاملاً مهر و موم شده با حفاظت IP67 استفاده می کند، رطوبت نمی تواند وارد محفظه عایق شود. هیچ بخاری ضد تراکم مورد نیاز نیست. این یک مزیت بزرگ نسبت به تابلو برق نوع باز است که اغلب از فلاش اوورهای داخلی در مناطق با رطوبت بالا رنج می برد.

Q2: میزان نشت گاز چقدر است؟ آیا باید در طول عمر آن دوباره پر کنم؟

A: فرآیند تولید ما شامل آزمایش نشت هلیوم برای اطمینان از نرخ نشت کمتر از 0.1٪ در سال است. در حالت عادی، در عرض 30 سال نیازی به پر کردن مجدد گاز نیست. هشدار فشار کم به عنوان یک ویژگی اختیاری برای هشدار اولیه گنجانده شده است.

Q3: آیا RMU کاملاً عایق بندی شده فشرده در برابر آتش ایمن است؟

ج: بله. مخزن از فولاد ضد زنگ با ضخامت 2 میلی متر ساخته شده است و آزمایش قوس داخلی تضمین می کند که در صورت نادر یک خطای داخلی، قوس بدون بیرون ریختن گازهای داغ به سمت جلو یا طرفین مهار می شود. برای کاربردهای حساس به آتش (به عنوان مثال، بیمارستان ها، مراکز داده)، ما همچنین یک پوشش حفاظتی غیر فعال در برابر آتش اختیاری ارائه می دهیم.

Q4: آیا می توانم این RMU را با سیستم SCADA موجود خود یکپارچه کنم؟

ج: قطعا. Compact RMU از مکانیسم‌های عملیاتی موتوری، کنتاکت‌های کمکی و ماژول‌های ارتباطی پشتیبانی می‌کند (RS485، Modbus، IEC 61850 اختیاری). وضعیت زمان واقعی، خطا و وضعیت فشار را می توان از راه دور کنترل کرد.

Q5: تفاوت بین شما چیست؟RMUو کابینت های سنتی عایق هوا؟

پاسخ: کابینت های عایق هوای سنتی نیاز به تمیز کردن منظم، فاصله های زیاد و گرمایش ضد تراکم دارند. RMU کاملاً عایق بندی شده فشرده ما همه این الزامات را حذف می کند - ردپای کوچکتر، قابلیت اطمینان بیشتر و هزینه کل مالکیت کمتر در طی 10 تا 20 سال.

Q6: آیا 12 ماه گارانتی ارائه می دهید؟

پاسخ: بله، ما یک ضمانت استاندارد 12 ماهه از تاریخ حمل و نقل ارائه می دهیم، با امکان تمدید به 24 یا 36 ماه تحت یک قرارداد خدمات پرداخت شده. در طول دوره گارانتی، هر گونه نقص ساخت به صورت رایگان تعمیر یا تعویض می شود.

جزئیات تولید

مخزن و فرآیند آب بندی

مخزن Compact Sealed Fully Insulated RMU از فولاد ضد زنگ AISI 304 با ضخامت 2 میلی متر، جوش داده شده با لیزر و تست نشت هلیوم ساخته شده است. آب بندی از حلقه های O دوگانه ساخته شده از لاستیک نیتریل هیدروژنه (HNBR) استفاده می کند که قابلیت ارتجاعی را برای بیش از 30 سال بدون پیری یا ترک حفظ می کند. همه بوش ها از ریخته گری اپوکسی با محافظ های تعبیه شده برای از بین بردن تخلیه جزئی ساخته شده اند.

عایق و قطع قوس

کلید شکستن بار در گاز SF6 در فشار نسبی 0.04-0.05 مگاپاسکال کار می کند. طراحی خاموش کننده قوس از نوع پافری قطع جریان بار تا 630 آمپر و ایجاد/شکستن جریان های شارژ کابل را تضمین می کند. ماژول های قطع کننده مدار خلاء اختیاری برای حفاظت ترانسفورماتور در دسترس هستند، که با فیوزهای محدود کننده جریان یکپارچه شده اند تا یک واحد "کمبو" را تشکیل دهند.

مکانیزم عملیاتی

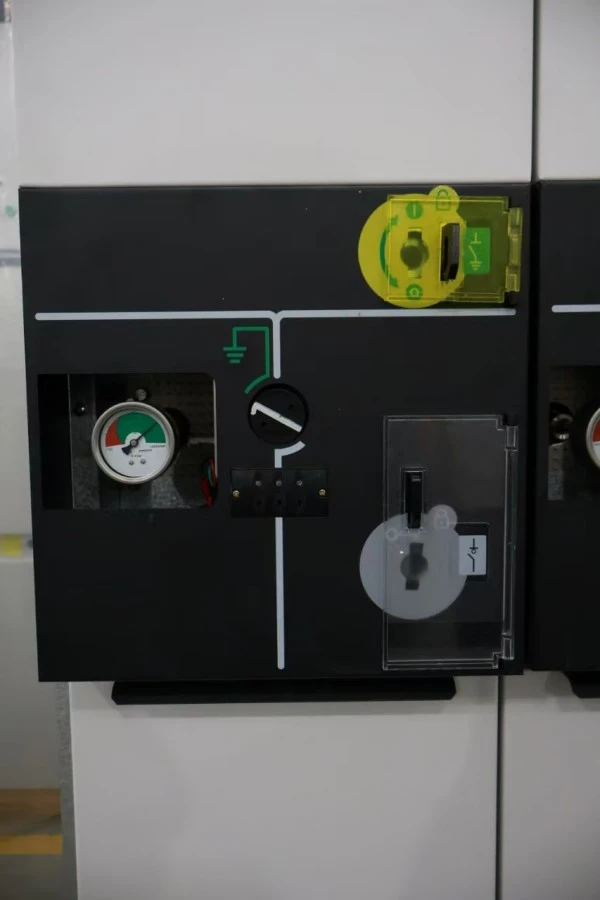

سوئیچ سه حالته (بسته / باز / زمینی) توسط یک مکانیسم مکانیکی به کمک فنر با نشانگر موقعیت واضح هدایت می شود. تمام قطعات متحرک داخل مخزن آب بندی شده و اکسیداسیون و تجمع گرد و غبار را از بین می برد. پانل جلویی شامل قفل های مکانیکی است که از موارد زیر جلوگیری می کند:

1. بستن کلید زمین زمانی که کلید بار بسته است

2. باز کردن درپوش محفظه کابل زمانی که کلید زمین باز است

اتصال کابل و ارتینگ

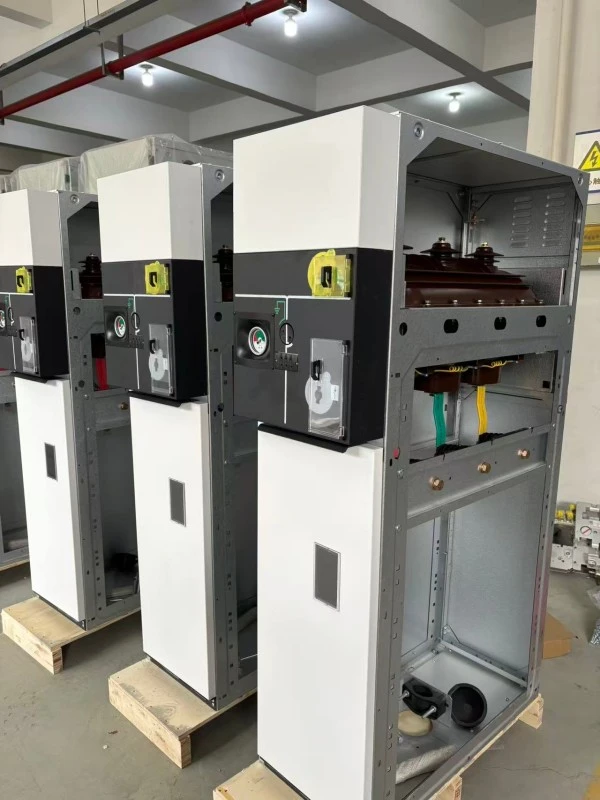

محفظه های کابل برای کابل های تک یا موازی با پشتیبانی از مخروط تنش طراحی شده اند. جعبه های کابل استاندارد پایانه های هیت شرینک یا سرمایش را می پذیرند. یک میله ارت مسی یکپارچه از تمام واحدها عبور می کند و دارای دو نقطه ارت برای رعایت ایمنی است.

تضمین کیفیت و تست

هر RMU کاملاً عایق بندی شده فشرده قبل از ارسال تحت آزمایشات معمول قرار می گیرد:

● اندازه گیری مقاومت مدار اصلی

● تست ولتاژ مقاومت در برابر فرکانس (42 کیلو ولت / 1 دقیقه برای 12 کیلو ولت؛ 65 کیلو ولت / 1 دقیقه برای 24 کیلو ولت)

● آزمایش ضربه رعد و برق (پیک 75 کیلوولت برای 12 کیلو ولت؛ پیک 125 کیلو ولت برای 24 کیلو ولت)

● آزمایش نشت گاز (طیف سنجی جرمی هلیوم)

● تست عملیات مکانیکی (200 سیکل)

● اندازه گیری تخلیه جزئی (<5pC)

● تأیید قوس داخلی (تست نوع، انجام شده توسط آزمایشگاه شخص ثالث)

● همه محصولات با استانداردهای IEC 62271-200، GB 3906، GB/T 11022 و GB/T 3804 مطابقت دارند.

بسته بندی و تحویل

بسته بندی: جعبه های چوبی صادراتی با فوم ضد ضربه و مانع رطوبت. هر واحد به صورت جداگانه در پلاستیک مهر و موم شده با خلاء با کیسه های خشک کننده پیچیده شده است.

لوازم جانبی: دستگیره عملیاتی، کیت ارتینگ، اورینگ یدکی، بند کابل و دفترچه راهنمای نصب.

تحویل: FOB شانگهای یا نینگبو. تحویل استاندارد 25 تا 35 روز پس از تأیید سفارش. حمل و نقل هوایی برای پروژه های فوری در دسترس است.
