واحد اصلی حلقه مهر و موم شده عایق هوا HXGN

"H" - محفظه جعبه ای،

"X" - شبکه حلقه،

"G" - عایق هوا،

"N" - داخل ساختمان

واحد اصلی حلقه مهر و موم شده با عایق هوا HXGN تابلو برق محصور شده فلزی که برای سیستم های توزیع اصلی و شعاعی حلقه 6 کیلو ولت تا 24 کیلوولت طراحی شده است. بر خلافدارای عایق SF6RMU ها، این واحد از هوا به عنوان محیط دی الکتریک اصلی استفاده می کند و تمام قطعات زنده در یک کابینت فلزی مهر و موم شده و محافظت شده از گرد و غبار محصور شده اند.

چه کاری انجام می دهد؟

1. حلقه های قدرت را در توزیع ثانویه متصل و جدا می کند

2. از ترانسفورماتورهای توزیع از طریق کلیدهای load-break و ترکیبات فیوز محافظت می کند

3. شکاف های جداسازی قابل مشاهده را برای نگهداری ایمن فراهم می کند

4. به عنوان یک جایگزین اقتصادی برای تابلو برق عایق گاز عمل می کند

واحد اصلی حلقه مهر و موم شده با عایق هوا HXGN به طور گسترده در برنامه هایی استفاده می شود که در آنگاز SF6محدود است، در مواردی که قطع ارتباط مکرر قابل مشاهده مورد نیاز است، یا جایی که محدودیت های بودجه به نفع یک فناوری اثبات شده و ساده بدون به خطر انداختن ایمنی است.

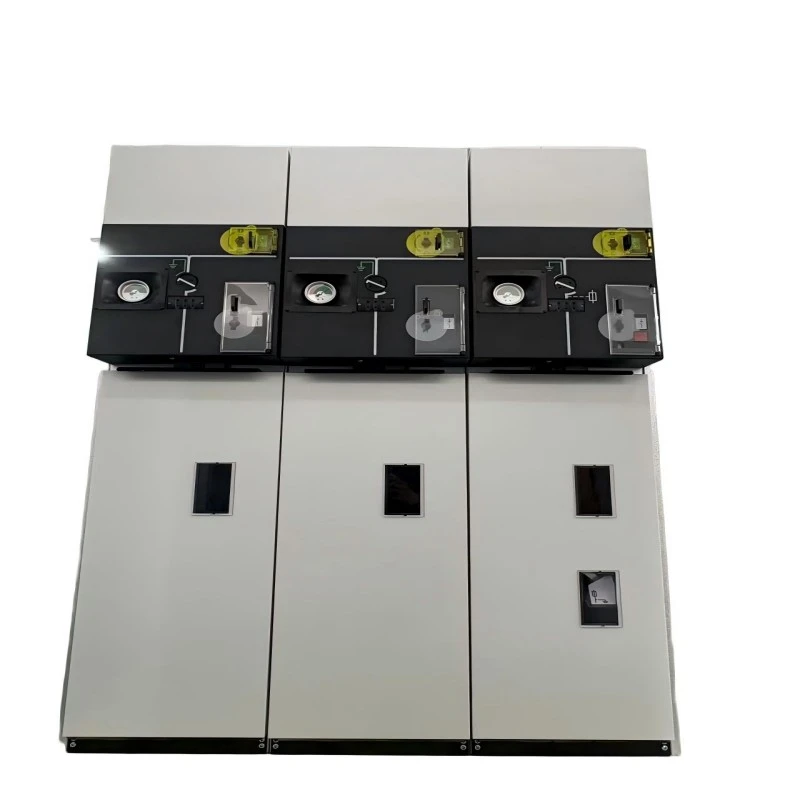

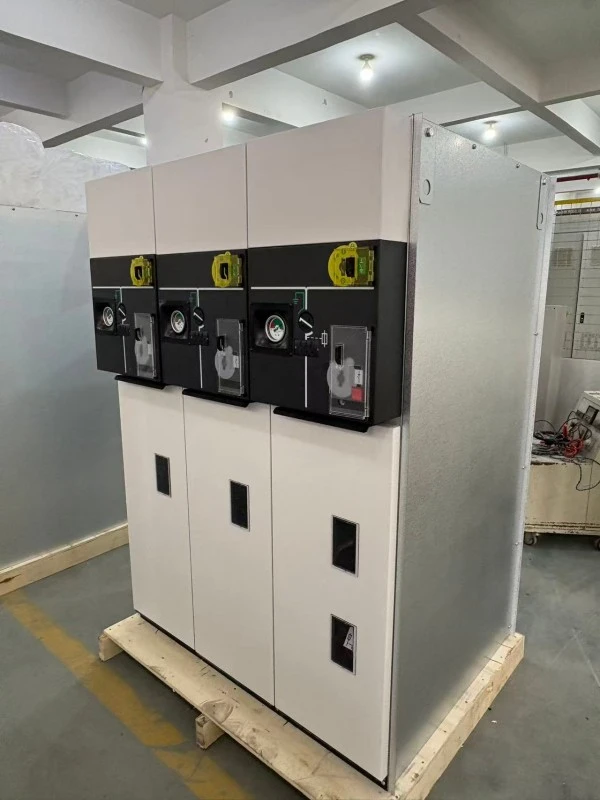

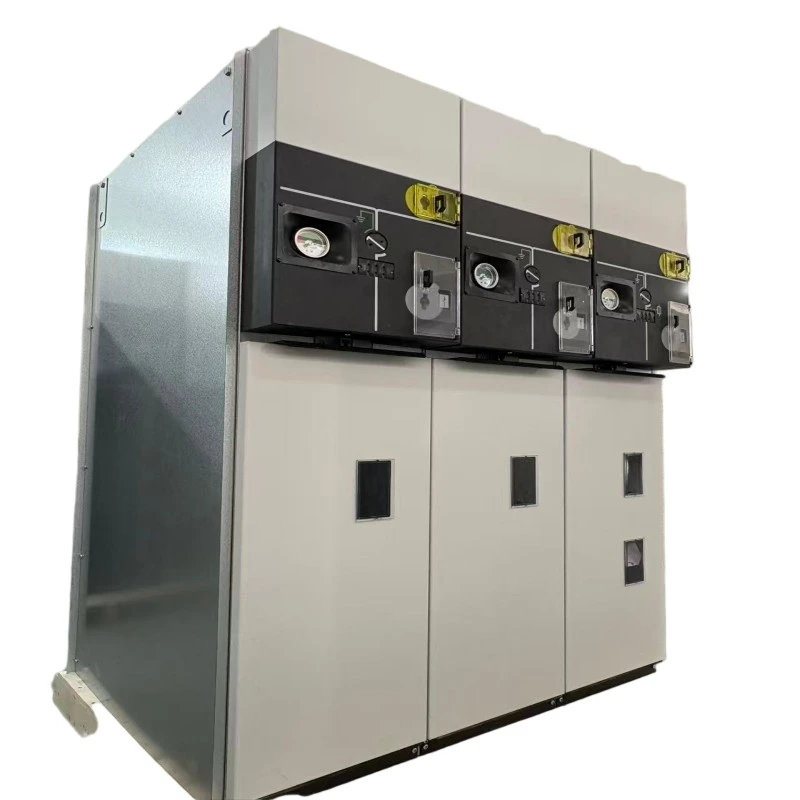

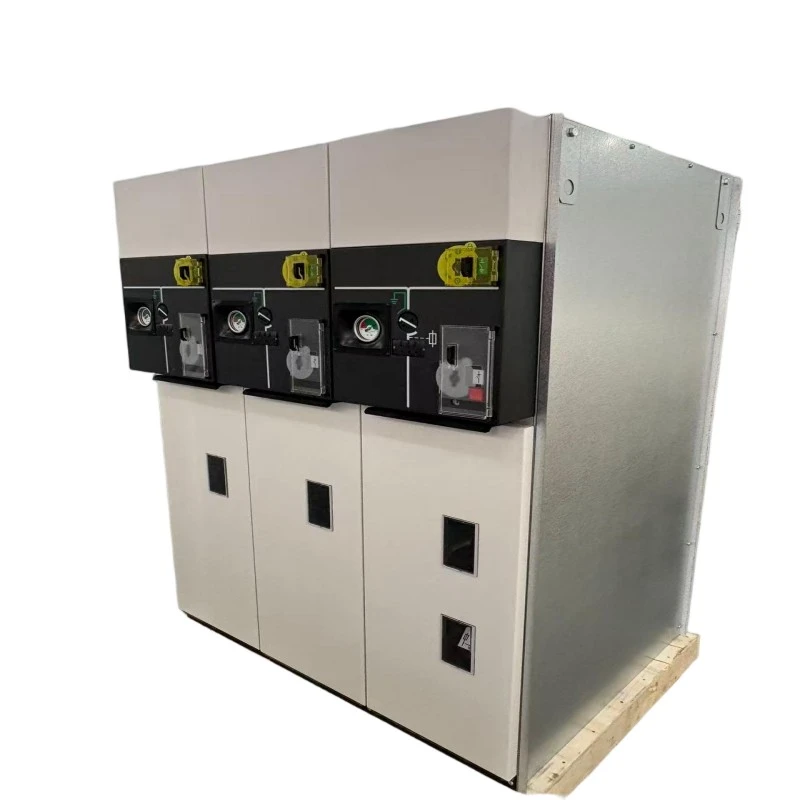

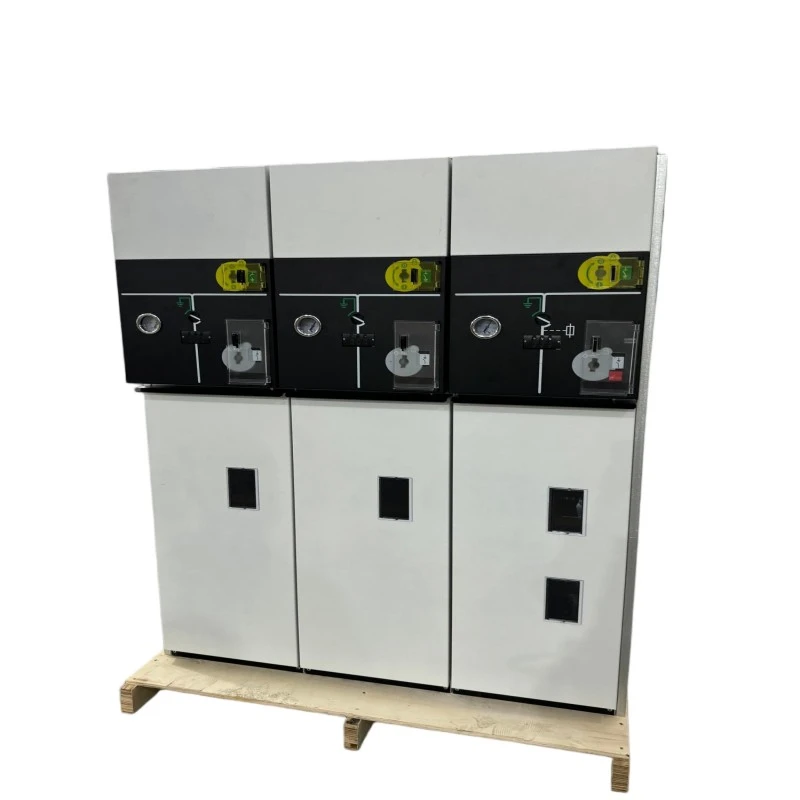

توضیحات محصول

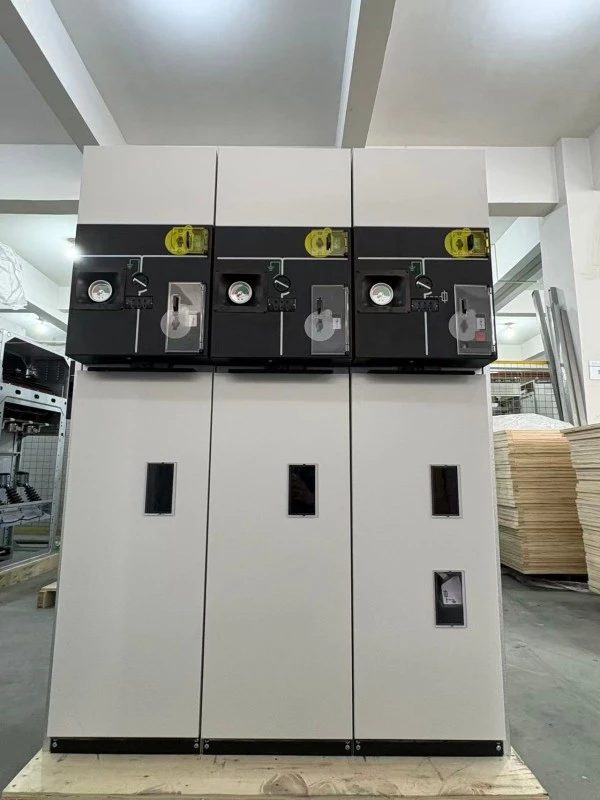

واحد اصلی حلقه مهر و موم شده با عایق هوا HXGN ما یک واحد اصلی حلقه عایق هوا نسل بعدی است که برای نصب در ایستگاه های فرعی، کارخانه های صنعتی، ساختمان های تجاری و شبکه های توزیع برق روستایی طراحی شده است. محدوده ولتاژ نامی از 6 کیلو ولت تا 24 کیلو ولت، با جریان نامی 630 آمپر برای شین های اصلی و 125 آمپر برای مدارهای ترانسفورماتور محافظت شده از فیوز.

ویژگی های فنی اصلی:

1. عایق هوا با فاصله فاز بهینه و موانع عایق

2. طراحی محفظه مهر و موم شده (IP3X یا IP4X) که از ورود گرد و غبار و جوندگان جلوگیری می کند

3. سوئیچ بار شکستن سه حالته (بسته / باز / زمین شده) با شکست قابل مشاهده

4. حفاظت فیوز محدود کننده جریان یکپارچه برای ترانسفورماتورها (تا 125A)

5. ماژول قطع کننده مدار خلاء اختیاری برای حفاظت فیدر

6. اینترلاک مکانیکی که از عملیات نادرست جلوگیری می کند

7. اتوبوس تقلید پانل جلویی با نشانگر موقعیت واضح

واحد اصلی حلقه مهر و موم شده با عایق هوا HXGN یک طراحی شفاف و آسان برای بازرسی ارائه می دهد --- اپراتورها می توانند به صورت بصری موقعیت باز بودن سوئیچ بار را تأیید کنند، ویژگی که در طول تعمیر و نگهداری و روش های قفل/تاگوت بسیار ارزشمند است. برای نصب یا از کار انداختن نیازی به تجهیزات انتقال گاز خاصی نیست.

پارامتر محصول (مشخصات)

ویژگی و کاربرد محصول

ویژگی های کلیدی

● بدون SF6 و سازگار با محیط زیست --- فقط از هوا به عنوان ماده عایق استفاده می کند، بدون انتشار گازهای گلخانه ای.

● شکست قابل مشاهده --- سوئیچ Load-break یک شکاف جداسازی به وضوح قابل مشاهده را فراهم می کند و روش های ایمنی را ساده می کند.

● مهر و موم شده در برابر گرد و غبار و جوندگان --- محفظه با IP3X یا IP4X مطابقت دارد و از علل رایج خرابی تابلو برق عایق هوا جلوگیری می کند.

● ردپای فشرده --- عرض واحد معمولاً 500---600 میلی متر است، مناسب برای پست های داخلی با محدودیت فضا.

● مقرون به صرفه --- سرمایه گذاری اولیه کمتر در مقایسه با SF6 یا RMU های عایق جامد.

● تعمیر و نگهداری ساده --- بدون نیاز به نظارت بر فشار گاز یا پر کردن مجدد. فقط بازرسی بصری و تمیز کردن تماسی

● ایمنی اینترلاک --- قفل های مکانیکی از بستن سوئیچ زمین در زمانی که سوئیچ بار بسته است جلوگیری می کند.

سناریوهای کاربردی

● شبکه های برق روستایی و شهرستانی

● تاسیسات صنعتی ---کارخانه ها، سایت های معدن، کارخانه های سیمان (دارای محافظت در برابر گرد و غبار)

● ساختمان های تجاری --- مراکز خرید، مجتمع های اداری، هتل ها

● پست های کوچک تا متوسط---گره های توزیع 6kV-24kV

● انرژی تجدیدپذیر --- آب کوچک، زیست توده و خورشیدی توزیع شده (نصب داخلی)

● پروژه های مقاوم سازی --- تعویض تابلو برق منسوخ شده عایق هوا با واحدهای مهر و موم شده مدرن

پرسش و پاسخ

Q1: واحد اصلی حلقه مهر و موم شده عایق هوا HXGN در محیط های گرد و غبار مانند کارخانه های سیمان یا سیلوهای غلات چگونه عمل می کند؟

ج: عالی واحد اصلی حلقه مهر و موم شده با عایق هوا HXGN دارای یک محفظه کاملا مهر و موم شده با استاندارد IP3X (اختیاری IP4X) است، به این معنی که هیچ ذرات گرد و غبار بزرگتر از 2.5 میلی متر یا 1 میلی متر نمی توانند وارد شوند. این امر از ردیابی و فلاش اوورها که معمولاً در تابلوهای عایق هوای نوع باز دیده می شود، جلوگیری می کند. ما نسخه IP4X را برای مناطق با گرد و غبار شدید به همراه تمیز کردن دوره ای کابینت خارجی توصیه می کنیم.

Q2: آیا عایق هوا در مناطق ساحلی با رطوبت بالا قابل اعتماد است؟

پاسخ: بله، با طراحی مناسب. واحد اصلی حلقه مهر و موم شده عایق هوا HXGN ما از موانع عایق آبگریز و فاصله خزش تا 240 میلی متر (برای 12 کیلوولت) و 360 میلی متر (برای 24 کیلوولت) استفاده می کند. علاوه بر این، محفظه مهر و موم شده از گردش هوای مرطوب جلوگیری می کند و بخاری های ضد تراکم اختیاری را می توان در محفظه کابل نصب کرد. ما با موفقیت صدها واحد را در استان های ساحلی جنوبی با رطوبت سالانه 90% + مستقر کرده ایم.

Q3: این محصول چگونه با یک RMU عایق SF6 مقایسه می شود؟

A: SF6 RMU فشرده تر و کاملاً مهر و موم شده است اما نیاز به جابجایی گاز دارد و هزینه اولیه بالاتری دارد. واحد اصلی حلقه مهر و موم شده با عایق هوا HXGN بزرگتر است اما ارائه می دهد:

● قیمت خرید اولیه پایین تر (به طور کلی بسته به پیکربندی و نیازهای پروژه، سرمایه گذاری اولیه کمتری نسبت به راه حل های عایق SF6 قابل مقایسه ارائه می دهد.)

● بدون نگرانی از نشت گاز

● قطع قابل مشاهده برای نگهداری ایمن تر

● از کار انداختن و دفع آسانتر

برای مشتریانی که هزینه چرخه عمر پایین و تاثیرات زیست محیطی را بدون محدودیت فضای شدید در اولویت قرار می دهند، HXGN یک انتخاب ایده آل است.

Q4: چه فیوزهایی با HXGN RMU شما سازگار هستند؟

پاسخ: محفظه فیوز ما فیوزهای محدود کننده جریان با ولتاژ بالا استاندارد DIN 43625 یا BS 2692 را می پذیرد. ما می توانیم فیوزهای مطابق با الزامات حفاظتی ترانسفورماتور شما (معمولاً 6.3A تا 125A) را تامین کنیم. عملکرد پین ضربه ای فیوز به صورت مکانیکی به کلید سه حالته برای محافظت از خطای تک فاز متصل می شود.

جزئیات تولید

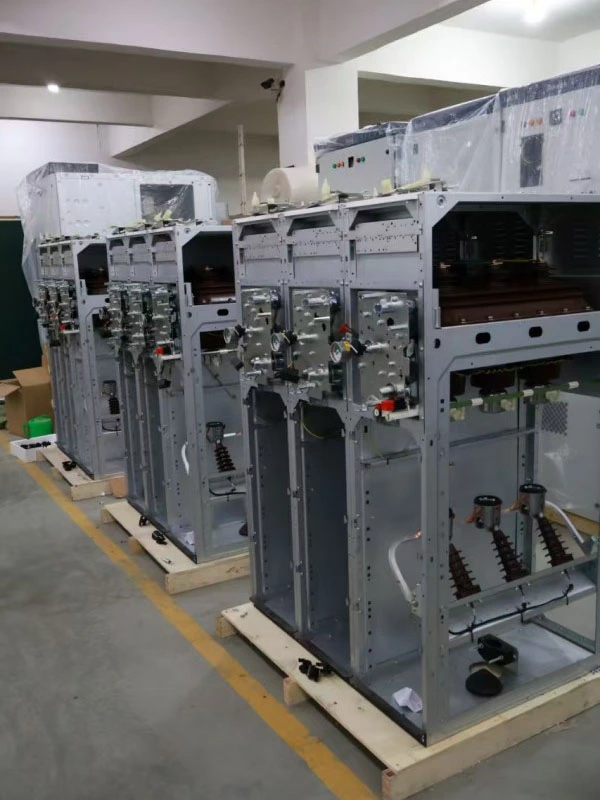

محفظه و آب بندی

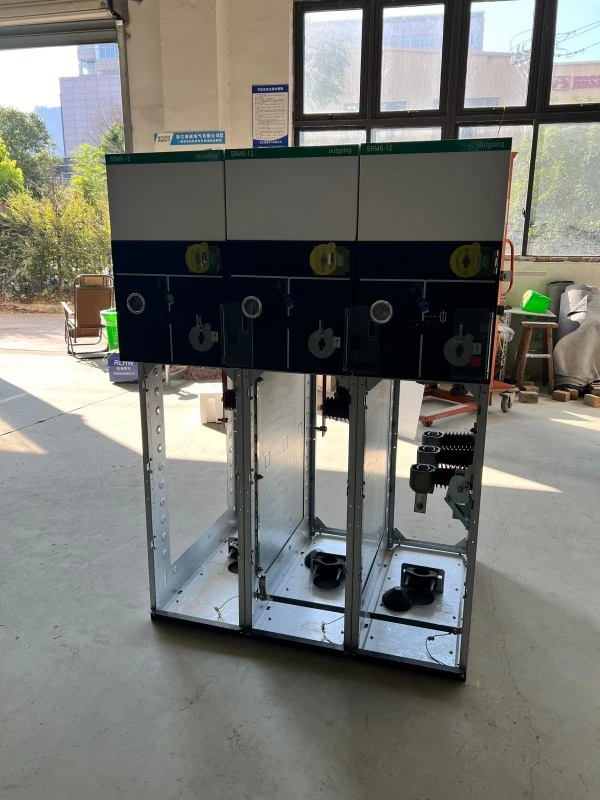

واحد اصلی حلقه مهر و موم شده با هوا HXGN دارای یک محفظه فولادی نورد سرد یا فولاد ضد زنگ اختیاری با ضخامت 2.0 میلی متر است که با پوشش پودری الکترواستاتیک (حداقل ضخامت 80 میکرومتر، RAL 7035 خاکستری روشن) تکمیل شده است. پوشش 500 ساعت تست پاشش نمک را پشت سر می گذارد. آب بندی از طریق واشرهای فوم پلی یورتان روی تمام درها و پانل ها انجام می شود و حفاظت IP3X را تضمین می کند. محفظه های کابل به طور جداگانه از محفظه کلید اصلی آب بندی می شوند تا از انتشار قوس جلوگیری شود.

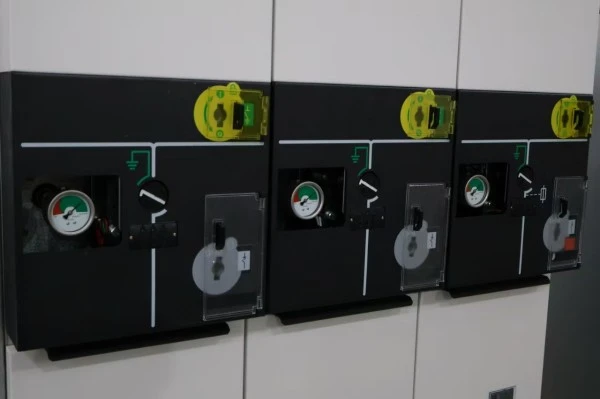

طراحی سوئیچ Load-Break

سوئیچ بار شکن سه حالته از نوع تیغه ای چرخان با کنتاکت های نقره ای خود تمیز شونده است. محفظه اطفاء قوس از یک اصل دمش مغناطیسی ترکیب شده با لوله های قوس عایق استفاده می کند که امکان قطع جریان بار تا 630 آمپر و ایجاد/شکستن جریان های شارژ کابل (تا 10 آمپر) را فراهم می کند. سوئیچ دارای دو موقعیت شکست قابل مشاهده (باز و زمین) و یک موقعیت بسته است - همه به وضوح در پنل جلویی نشان داده شده اند.

واحد فیوز ترکیبی

برای محافظت از ترانسفورماتور، واحد اصلی حلقه مهر و موم شده با عایق هوا HXGN ما یک محفظه فیوز را با مکانیزم حرکت ضربه‌گیر ادغام می‌کند. هنگامی که فیوز یک فاز کار می کند، ضربه گیر به طور مکانیکی سوئیچ بار شکن را فعال می کند تا هر سه فاز را باز کند و از عملکرد تک فاز جلوگیری می کند. محفظه فیوز با کلید ارت قفل شده است - محفظه فقط زمانی باز می شود که کلید بار باز باشد و کلید ارت بسته باشد.

سیستم عایق

تمام شینه ها و اتصالات با لوله های انقباض حرارتی (نوع تقویت شده با خزش) یا پوشش پودری اپوکسی عایق بندی شده اند. موانع فاز از DMC (ترکیب قالب‌گیری خمیر) یا SMC (ترکیب قالب‌گیری ورق) با مقاومت قوس درجه 1 طبق استاندارد IEC 60243 ساخته شده‌اند. حداقل فاصله هوا عبارت است از:

● 12 کیلو ولت: 125 میلی متر بین فازها، 100 میلی متر به زمین

● 24kV: 220mm بین فازها، 180mm به زمین

تضمین کیفیت و تست

هر واحد اصلی حلقه مهر و موم شده با عایق هوا HXGN قبل از تحویل تحت آزمایشات معمول قرار می گیرد:

● اندازه گیری مقاومت مدار اصلی (میکرو اهم متر)

● ولتاژ مقاومت در برابر فرکانس برق (42kV/1min برای 12kV، 65kV/1min برای 24kV)

● تست مقاومت ولتاژ القایی

● تست عملیات مکانیکی (200 چرخه برای هر سوئیچ)

● تست عایق مدار کمکی (2kV/1min)

● تأیید حفاظت محفظه (تست پروب IP3X یا IP4X)

● اندازه گیری تخلیه جزئی (<20pC در ولتاژ نامی 1.5×)

تعهد خدمات پس از فروش

دوره گارانتی: 12 ماه از تاریخ ارسال (قابل تمدید تا 24 یا 36 ماه با قرارداد خدمات پرداخت شده)

پشتیبانی فنی: مشاوره فنی رایگان مادام العمر. پاسخ در عرض 1 ساعت از اطلاع رسانی
